东大继续教育学院工程材料学基础B

12、T12钢的正常淬火组织是（）。

A.马氏体残余奥氏体球状碳化物B.马氏体球状碳化物C.马氏体正确答案:A8、ZG200-400是（）A.碳素结构钢B.碳素工具钢C.碳素铸钢正确答案:C5．可热处理强化的变形铝合金，淬火后在室温放置一段时间，则其力学性能会发生的变化是（）A.强度和硬度显著下降，塑性提高B.硬度和强度明显提高，但塑性下降C.强度、硬度和塑性都有明显提高正确答案:B7、以Sn为主加元素的铜合金，称为（）A.黄铜B.青铜C.白铜正确答案:B5、片状珠光体的性能主要取决于片层间距，片层间距越小，（）。

A.强度、硬度越低，塑性越好B.强度、硬度越高，塑性越低C.强度、硬度越高，塑性越好正确答案:C14、白口铁可以用作机床的床身。

（）A.错误B.正确正确答案:A7、钛有两种同索异构体，低于882.5℃以下为体心立方，高于882.5℃以上为密排六方。

（）A.错误B.正确正确答案:B4、在共晶合金相图中，从液体中结晶出来的晶粒和与从固相中析出的II具有相同的晶体结构。

A.错误B.正确正确答案:B11. 铸铁中，碳和硅的含量越高，越容易形成石墨。

（）A.错误B.正确正确答案:B5、杠杆定律只适用与两相区。

A.错误B.正确正确答案:B24、材料在交变应力作用下，常常在远低于屈服强度的应力下发生断裂。

A.错误B.正确正确答案:B1.石墨化是指铸铁中碳原子析出形成石墨的过程。

（）A.错误B.正确正确答案:B11、铝合金热处理也是基于铝具有同素异构转变。

（）A.错误B.正确正确答案:A16.不论含碳量高低，马氏体都硬而脆。

（）A.错误B.正确正确答案:B13、铸件的壁厚越薄，越容易出现白口。

（）A.错误B.正确正确答案:B10 ss和s0.2都是材料的屈服强度。

A.错误B.正确正确答案:B7、在面心立方晶格中，原子密度最大的晶向是110。

A.错误B.正确正确答案:B10、氧化铝陶瓷材料可用作切削刀具材料。

东北大学继续教育学院_工程材料学基础试卷（作业考核线下）B 卷（共 2 页）1.位错是（线）缺陷、晶界是（面）缺陷。

2.碳在α-Fe中形成的间隙固溶体称为（铁素体），它具有（BCC ）晶体结构。

3.材料在受外力时表现的性能叫做（力学性能），又叫（机械性能）。

4.铝合金的时效方法可分为（自然时效）和（人工时效）两种。

5.固态物质按照原子在空间的排列方式，分为（晶体）和（非晶体）。

6.多数材料没有明显的屈服点，因此规定拉伸时产生（0.2%）残余变形所对应的应力为（条件屈服强度）。

7.BCC晶格中，原子密度最大的晶面是（110），原子密度最大的晶向是（111）。

8.白口铸铁中碳的主要以（渗碳体）的形式存在，灰口铸铁中碳主要以（石墨）的形式存在。

9.马氏体是碳在α—Fe中的过饱和（固溶体），具有（体心正方）点阵。

10.铝合金按其成分及生产工艺特点，可分为（变形铝合金）和（铸造铝合金）。

二、判断题（每题2分，共20分）1.所有金属材料都有明显的屈服现象。

（×）2.伸长率的测值与试样长短有关。

（×）3.凡是由液体转变为固体的过程都是结晶过程。

（×）。

4.材料的强度与塑性只要化学成分一定，就不变了。

（×）5.晶体具有固定的熔点。

（√）6.结晶的驱动力是过冷度。

（√）7.珠光体的形成过程，是通过碳的扩散生成低碳的渗碳体和高碳的铁素体的过程。

（×）8.晶体和非晶体在是不可以互相转变的。

（×）9.凡是铁-碳合金称之为钢。

（×）10.在钢中，随含碳量的增加，珠光体的相对量也不断增加。

（×）三、选择题（每题2分，共20分）1.钢的淬透性主要取决与（ d ）。

（a）含碳量；（b）冷却介质；（c）冷却方法；（d）合金元素。

2.二元合金在发生L→α+β共晶转变时，其相组成是（c ）。

(a) 液相；（b）单一固相；(c)三相共存；（d）两相共存3.在面心立方晶格中，原子密度最大的晶面是（c ）。

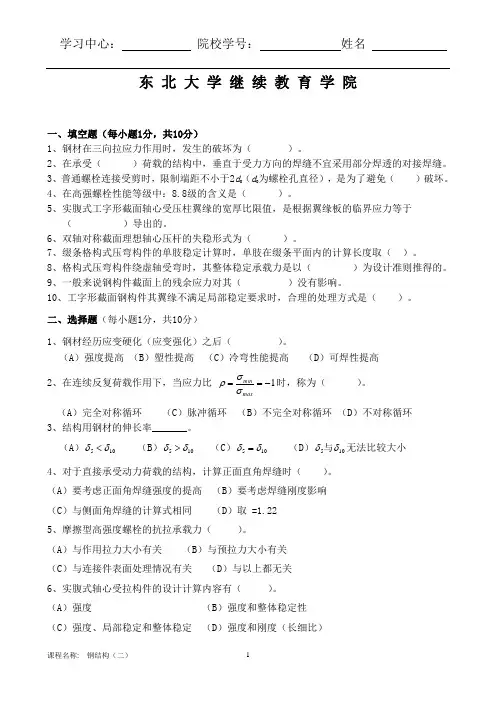

东 北 大 学 继 续 教 育 学 院一、填空题（每小题1分，共10分）1、钢材在三向拉应力作用时，发生的破坏为（ ）。

2、在承受（ ）荷载的结构中，垂直于受力方向的焊缝不宜采用部分焊透的对接焊缝。

3、普通螺栓连接受剪时，限制端距不小于2d 0（d 0为螺栓孔直径），是为了避免（ ）破坏。

4、在高强螺栓性能等级中：8.8级的含义是（ ）。

5、实腹式工字形截面轴心受压柱翼缘的宽厚比限值，是根据翼缘板的临界应力等于（ ）导出的。

6、双轴对称截面理想轴心压杆的失稳形式为（ ）。

7、缀条格构式压弯构件的单肢稳定计算时，单肢在缀条平面内的计算长度取（ ）。

8、格构式压弯构件绕虚轴受弯时，其整体稳定承载力是以（ ）为设计准则推得的。

9、一般来说钢构件截面上的残余应力对其（ ）没有影响。

10、工字形截面钢构件其翼缘不满足局部稳定要求时，合理的处理方式是（ ）。

二、选择题（每小题1分，共10分）1、钢材经历应变硬化（应变强化）之后（ ）。

（A ）强度提高 （B ）塑性提高 （C ）冷弯性能提高 （D ）可焊性提高 2、在连续反复荷载作用下，当应力比 1-==maxminσσρ时，称为（ ）。

（A ）完全对称循环 （C ）脉冲循环 （B ）不完全对称循环 （D ）不对称循环 3、结构用钢材的伸长率_______。

（A ）105δδ< （B ）105δδ> （C ）105δδ= （D ）105δδ与无法比较大小 4、对于直接承受动力荷载的结构，计算正面直角焊缝时（ ）。

（A ）要考虑正面角焊缝强度的提高 （B ）要考虑焊缝刚度影响 （C ）与侧面角焊缝的计算式相同 （D ）取 =1.22 5、摩擦型高强度螺栓的抗拉承载力（ ）。

（A ）与作用拉力大小有关 （B ）与预拉力大小有关 （C ）与连接件表面处理情况有关 （D ）与以上都无关 6、实腹式轴心受拉构件的设计计算内容有（ ）。

（A ）强度 （B ）强度和整体稳定性 （C ）强度、局部稳定和整体稳定 （D ）强度和刚度（长细比）7、为防止钢构件中的板件失稳采取加劲措施，这一做法是为了（ ）。

学习中心：院校学号：姓名
东北大学继续教育学院
机械制造技术基础试卷（作业考核线上2）B卷（共 5 页）
一、名词解释（每小题2分，共20分）
1、机械加工工艺过程
零件从原材料到产品之间所有与机械加工有关的劳动过程的总和称为机械加工工艺过程。

2、工序
一个或一组工人在一个劳动地点对一个或几个工件所连续完成的那部分工艺过程称为工序。

3、六点定位原理
按一定规律分布的六个支撑点能够限制工件的六个自由度的原理称为六点定位原理。

4、机械加工精度
机械加工后零件的实际几何参数与零件的理想几何参数之间相符合的程度称为零件的机械加工精度。

课程名称: 机械制造技术基础 1。

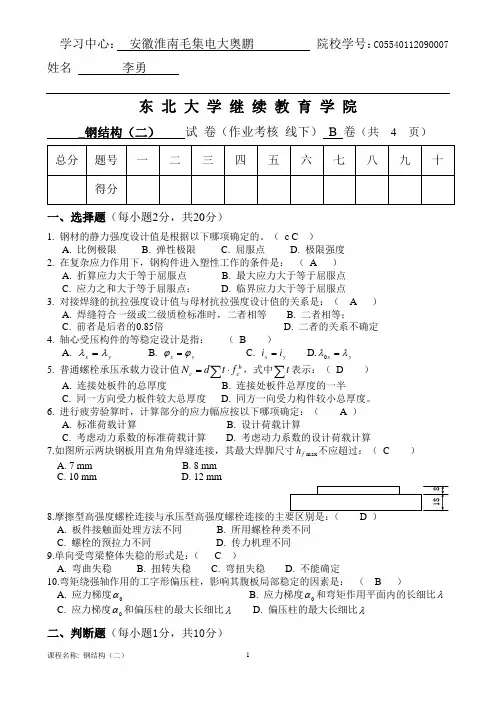

东 北 大 学 继 续 教 育 学 院_钢结构（二） 试 卷（作业考核 线下） B 卷（共 4 页）一、选择题（每小题2分，共20分）1. 钢材的静力强度设计值是根据以下哪项确定的。

（ c C ）A. 比例极限B. 弹性极限C. 屈服点D. 极限强度 2. 在复杂应力作用下，钢构件进入塑性工作的条件是： （ A ）A. 折算应力大于等于屈服点B. 最大应力大于等于屈服点C. 应力之和大于等于屈服点；D. 临界应力大于等于屈服点3. 对接焊缝的抗拉强度设计值与母材抗拉强度设计值的关系是：（ A ）A. 焊缝符合一级或二级质检标准时，二者相等B. 二者相等；C. 前者是后者的0.85倍D. 二者的关系不确定 4. 轴心受压构件的等稳定设计是指： （ B ）A. y x λλ=B. y x ϕϕ=C. y x i i =D.y x λλ=0 5. 普通螺栓承压承载力设计值b c c f t d N ⋅=∑，式中∑t 表示：（ D ）A. 连接处板件的总厚度B. 连接处板件总厚度的一半C. 同一方向受力板件较大总厚度D. 同方一向受力构件较小总厚度。

6. 进行疲劳验算时，计算部分的应力幅应按以下哪项确定：（ A ）A. 标准荷载计算B. 设计荷载计算C. 考虑动力系数的标准荷载计算D. 考虑动力系数的设计荷载计算7.如图所示两块钢板用直角角焊缝连接，其最大焊脚尺寸m ax f h 不应超过：（ C ） A. 7 mm B. 8 mm C. 10 mm D. 12 mm8.摩擦型高强度螺栓连接与承压型高强度螺栓连接的主要区别是：（ D ） A. 板件接触面处理方法不同 B. 所用螺栓种类不同 C. 螺栓的预拉力不同 D. 传力机理不同 9.单向受弯梁整体失稳的形式是：（ C ）A. 弯曲失稳B. 扭转失稳C. 弯扭失稳D. 不能确定10.弯矩绕强轴作用的工字形偏压柱，影响其腹板局部稳定的因素是： （ B ）A. 应力梯度0αB. 应力梯度0α和弯矩作用平面内的长细比λC. 应力梯度0α和偏压柱的最大长细比λD. 偏压柱的最大长细比λ二、判断题（每小题1分，共10分）1. 钢结构构件的可靠度指标 随其失效概率P的增大而减小。

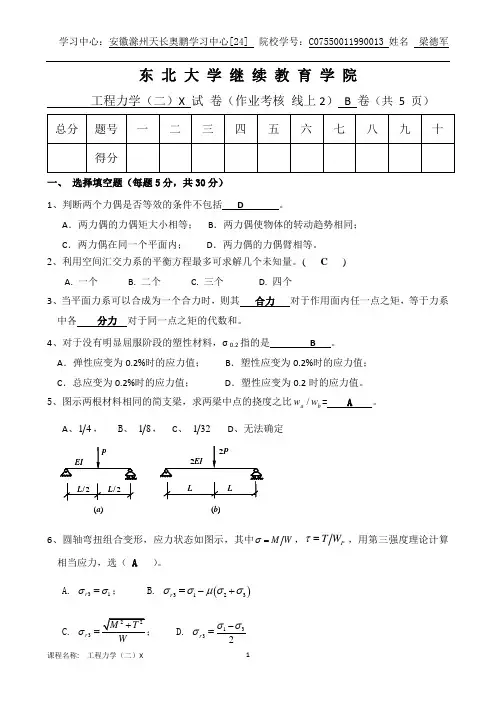

东 北 大 学 继 续 教 育 学 院工程力学（二）X 试 卷（作业考核 线上2） B 卷（共 5 页）一、 选择填空题（每题5分，共30分）1、判断两个力偶是否等效的条件不包括 D 。

A ．两力偶的力偶矩大小相等；B ．两力偶使物体的转动趋势相同；C ．两力偶在同一个平面内；D ．两力偶的力偶臂相等。

2、利用空间汇交力系的平衡方程最多可求解几个未知量。

( C )A. 一个B. 二个C. 三个D. 四个3、当平面力系可以合成为一个合力时，则其 合力 对于作用面内任一点之矩，等于力系中各 分力 对于同一点之矩的代数和。

4、对于没有明显屈服阶段的塑性材料，σ 0.2指的是 B 。

A ．弹性应变为0.2%时的应力值； B ．塑性应变为0.2%时的应力值； C ．总应变为0.2%时的应力值； D ．塑性应变为0.2时的应力值。

5、图示两根材料相同的简支梁，求两梁中点的挠度之比b a w w /=A 。

A 、14，B 、 18，C 、 132D 、无法确定)(b 2/L 2/L )(a6、圆轴弯扭组合变形，应力状态如图示，其中M W σ=，P T W τ=，用第三强度理论计算相当应力，选（ A ）。

A. 31r σσ=；B. ()3123r σσμσσ-+=C. 3r σ=D. 1332r σσσ-=二、 分析计算下题，并选择填空（10分）实心圆轴外力偶矩如图示，已知材料[]100MPa τ=，98010Pa G =⨯，[]2m θ=，60mm d =，如校核此轴的强度和刚度：1. 正确的扭矩图是（ A ）；A. 扭矩图为B. 扭矩图为C. 扭矩图为2. 计算轴的最大切应力的公式为（ B）； A. 316d TABmax πτ=B. 316d T BC max πτ= C. ()43116απτ-=d T ABmax D. ()43116απτ-=d T BC max 3.. 计算轴的最大单位长度扭转角公式为（ B ）。

14秋学期《工程材料学基础》在线作业2
一,单选题
1. 4、钢中S和Fe易形成低熔点共晶体，这种共晶体熔点低，当钢坯在1000℃以上锻压或轧制时，分布于晶界处的共晶体熔化，从而造成加工工件的开裂，这种现象称（）。

A. 冷脆
B. 热脆
C. 兰脆
?
正确答案：B
2. 7、以Sn为主加元素的铜合金，称为（）
A. 黄铜
B. 青铜
C. 白铜
?
正确答案：B
3. 1、两组元组成固溶体，固溶体的结构：（）
A. 与溶剂相同
B. 与溶质相同
C. 与溶剂、溶质都不同
?
正确答案：A
4. 6、铝合金经固溶处理后在室温放置或较高温度下保温，随时间延长，其强度、硬度升高，塑性、韧性下降的现象，称为（）
A. 固溶强化
B. 时效强化
C. 弥散强化
?
正确答案：B
5. 10、完全退火主要适用于（）。

A. 亚共析钢
B. 过共析钢
C. 共析钢
?
正确答案：A
二,判断题
1. 6、T12钢是优质碳素结构钢。

（）。

(单选题) 1: 1、做疲劳试验时，试样承受的载荷是A: 静载荷B: 冲击载荷C: 交变载荷(单选题) 2: 5、二元合金在发生L→?a+b共晶转变时，其相组成是（）。

A: 液相B: 两相共存C: 三相共存(单选题) 3: 6、铝合金经固溶处理后在室温放置或较高温度下保温，随时间延长，其强度、硬度升高，塑性、韧性下降的现象，称为（）A: 固溶强化B: 时效强化C: 弥散强化(单选题) 4: 8、根据铝合金的成分和生产工艺特点，通常将铝合金分为两大类：（）A: 变形铝合金和铸造铝合金B: 可热处理强化铝合金和不可热处理强化铝合金C: 单相铝合金和双相铝合金(单选题) 5: 4．对于α＋β两相钛合金，可采用下述热处理方法强化（）。

A: 再结晶退火B: 淬火回火C: 淬火时效(判断题) 1: 4. 球墨铸铁可通过热处理来提高其机械性能。

（）A: 错误B: 正确(判断题) 2: 4、因为单晶体是各项异性的，所以实际应用的金属材料在各个方向上的性能也是不相同的。

A: 错误B: 正确(判断题) 3: 3.珠光体的形成过程，是通过碳的扩散生成低碳的渗碳体和高碳的铁素体的过程。

（）A: 错误B: 正确(判断题) 4: 7、在铁碳合金中，只有共析成分点的结晶时，才能发生共析转变，形成共析组织。

A: 错误B: 正确(判断题) 5: 15.同一钢材，在相同的加热条件下，水冷的淬透性比油冷好。

（）A: 错误B: 正确(判断题) 6: 31、热处理只适用于固态下发生相变的材料。

（）A: 错误B: 正确(判断题) 7: 14、合金元素都能够扩大奥氏体相区大小。

（）A: 错误B: 正确(判断题) 8: 8. 灰铸铁的减震性能比钢好。

（）A: 错误B: 正确(判断题) 9: 15、白口铁可以通过热处理转变灰口铁。

（）A: 错误B: 正确(判断题) 10: 6. 采用热处理方法，可以使灰铸铁中的片状石墨细化，从而提高其机械性能。

东北大学继续教育学院桥梁工程（二）X 试卷（线上2）B 卷（共 4 页）一、单项选择题（每小题2分，共30分）1. 桥梁初步设计阶段的任务不包括( D )。

A. 提供平、纵、横布置图；B. 提出施工方案的意见；C. 编制设计概算；D. 对重大、复杂的技术问题通过科学试验、专题研究2. 在顶推施工法中，为了减少悬臂梁的（B ），一般在梁的前端安装钢导梁。

A. 正弯矩；B. 负弯矩；C. 扭矩；D. 剪力3. 可适应较大变形量而广泛应用于大跨度桥梁的伸缩装置是（D ）。

A. 梳形钢板伸缩缝；B. 填塞式对接伸缩缝；C. 嵌固对接式橡胶伸缩缝；D. 模数支承式伸缩缝4. 下列关于支座布置原则中错误的是（A ）。

A. 对于坡桥，宜将固定支座布置在标高高的墩台上；B. 对于连续梁桥，宜将固定支座设置在靠近温度中心；C. 对于特别宽的梁桥，应设置沿纵向和横向均能移动的活动支座；D. 对于弯桥，应考虑活动支座沿弧线方向移动的可能性5. 下列哪种桥型中，在各种内外部因素的影响下，不会引起结构附加内力？（D ）。

A. 连续刚构桥；B. 连续梁桥；C. 无铰拱桥；D. 简支梁桥6. 拱桥不同于梁桥的地方是它在竖向荷载作用下具有（D ）。

A. 弯矩；B. 剪力；C. 轴向压力；D. 水平推力7. 以下桥梁属于特大桥的是（B ）。

A. 多孔跨径总长L=500m，单孔跨径L k=50m；B. 多孔跨径总长L=600m，单孔跨径L k=200m；C. 多孔跨径总长L=800m，单孔跨径L k=80m；D. 多孔跨径总长L=900m，单孔跨径L k=90m8. 斜拉桥的三大主要组成部分不包括（D ）。

A. 主梁；B. 索塔；C. 斜拉索；D. 锚碇9. 在进行桥涵结构计算时，不应采用车辆荷载的是（B ）。

A. 拱肋；B. 桥面板；C. 涵洞；D. 桥台10. 承载能力极限状态设计的基本组合是指（B ）相组合。

A. 永久作用设计值效应与可变作用设计值效应B. 永久作用标准值效应与可变作用设计值效应C. 永久作用设计值效应与可变作用频遇值效应D. 永久作用标准值效应与可变作用标准值效应11. 对于装配式板桥的企口式混凝土铰能保证传递（B ）。

长风破浪会有时，直挂云帆济沧海。

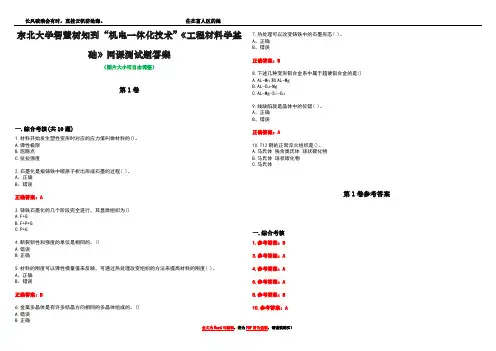

住在富人区的她全文为Word 可编辑，若为PDF 皆为盗版，请谨慎购买！ 东北大学智慧树知到“机电一体化技术”《工程材料学基础》网课测试题答案（图片大小可自由调整）第1卷 一.综合考核(共10题) 1.材料开始发生塑性变形时对应的应力值叫做材料的()。

A.弹性极限 B.屈服点 C.抗拉强度 2.石墨化是指铸铁中碳原子析出形成石墨的过程( )。

A 、正确 B 、错误正确答案：A3.铸铁石墨化的几个阶段完全进行，其显微组织为()A.F+GB.F+P+GC.P+G4.断裂韧性和强度的单位是相同的。

() A.错误 B.正确5.材料的刚度可以弹性模量值来反映，可通过热处理改变组织的方法来提高材料的刚度( )。

A 、正确 B 、错误 正确答案：B6.金属多晶体是有许多结晶方向相同的多晶体组成的。

() A.错误 B.正确7.热处理可以改变铸铁中的石墨形态( )。

A 、正确B 、错误正确答案：B8.下述几种变形铝合金系中属于超硬铝合金的是() A.AL-Mn 和AL-MgB.AL-Cu-MgC.AL-Mg-Si-Cu9.线缺陷就是晶体中的位错( )。

A 、正确B 、错误正确答案：A10.T12钢的正常淬火组织是()。

A.马氏体 残余奥氏体 球状碳化物B.马氏体 球状碳化物C.马氏体第1卷参考答案 一.综合考核1.参考答案：B3.参考答案：A4.参考答案：A6.参考答案：A8.参考答案：B10.参考答案：A。

东北大学继续教育学院钢结构（二）试卷(作业考核线下) B 卷(共 6 页）注：请您单面打印，使用黑色或蓝色笔,手写完成作业。

杜绝打印，抄袭作业。

一、填空题（每小题1分，共10分）1、钢材在三向拉应力作用时，发生的破坏为（脆性破坏）。

2、在承受（动）荷载的结构中，垂直于受力方向的焊缝不宜采用部分焊透的对接焊缝.3、普通螺栓连接受剪时，限制端距不小于2d0(d0为螺栓孔直径)，是为了避免（拉豁）破坏。

4、在高强螺栓性能等级中：8。

8级的含义是(材料极限强度800MPa,屈强比为0.8 ）。

5、实腹式工字形截面轴心受压柱翼缘的宽厚比限值，是根据翼缘板的临界应力等于( f f ）导出的。

6、双轴对称截面理想轴心压杆的失稳形式为（弯曲失稳或扭转失稳）。

7、缀条格构式压弯构件的单肢稳定计算时，单肢在缀条平面内的计算长度取(节间长度）.8、格构式压弯构件绕虚轴受弯时，其整体稳定承载力是以（边缘屈服准则)为设计准则推得的.9、一般来说钢构件截面上的残余应力对其(静力强度 ）没有影响。

10、工字形截面钢构件其翼缘不满足局部稳定要求时，合理的处理方式是（增加板厚）。

二、选择题（每小题1分,共10分）1、钢材经历应变硬化(应变强化）之后（ A ）。

（A ）强度提高 (B)塑性提高 （C)冷弯性能提高 (D ）可焊性提高 2、在连续反复荷载作用下，当应力比 1-==maxminσσρ时，称为（ A ）。

（A ）完全对称循环 （C ）脉冲循环 （B ）不完全对称循环 （D)不对称循环3、结构用钢材的伸长率___A ____。

（A ）105δδ< (B ）105δδ>（C ）105δδ= (D ）105δδ与无法比较大小4、对于直接承受动力荷载的结构，计算正面直角焊缝时（ C ). (A ）要考虑正面角焊缝强度的提高 （B)要考虑焊缝刚度影响（C ）与侧面角焊缝的计算式相同 （D)取 =1。

22 5、摩擦型高强度螺栓的抗拉承载力（ B )。

东 北 大 学 继 续 教 育 学 院钢结构（一） 试 卷（作业考核 线下） B 卷（共 5 页）注：请您单面打印，使用黑色或蓝色笔，手写完成作业。

杜绝打印，抄袭作业。

一、选择题（每小题2分，共20分）1、在构件发生断裂破坏前，有明显先兆的破坏是 ( D )。

A 脆性破坏B 塑性破坏C 强度破坏D 失稳破坏 2、冲击韧性愈高，说明钢材在冲击荷载作用下( C )A 可承受很大的剪力B 容易向脆性转化C 可承受很大的压力D 不易向脆性转化 3、计算结构或构件的疲劳强度和正常使用极限状态的变形时, 应采用荷载的 (D )A 标准值, 不乘以动力系数B 设计值, 不乘以动力系数C 标准值, 乘以动力系数D 设计值, 乘以动力系数 4、钢中硫和氧的含量超过限量时，会使钢材（ A ）A 变软B 热脆C 冷脆D 变硬5、角焊缝的最小焊脚尺寸,式中表示（）。

f h t = D A 较薄板厚度 B 较厚板厚度 C 任意板厚 D 板厚之和6、摩擦型高强度螺栓连接与承压型高强度螺栓连接（ D ）A 没有本质差别B 施工方法不同C 承载力计算方法不同D 材料不同 7、计算长度一定的轴心压杆回转半径增大，其稳定承载力（ B ）。

A 提高B 降低C 不变D 不能确定 8、下面（ B ）情况应将其强度设计值进行折减。

A 动力荷载作用的构件B 单角钢单面连接按轴压计算稳定的构件C 有应力集中影响的构件D 残余应力较大的构件 9、单向受弯梁整体失稳的形式是： （ B ）A 弯曲失稳B 扭转失稳C 弯扭失稳D 不能确定10、钢构件中某点在复杂应力作用下，该点进入塑性工作的条件是（ A ）。

A 折算应力大于等于屈服点B 最大应力大于等于屈服点C 合应力大于等于屈服点D 临界应力大于等于屈服度二、判断题（每小题1分，共10分）1. 结构或构件的可靠度指标β随其失效概率f p的增大而减小。

（×） 2. 格构柱设置横隔的目的是提高柱子的抗弯刚度。

学习中心： 院校学号： 姓名
课程名称: 工程力学基础
1 东 北 大 学 继 续 教 育 学 院
工程力学基础 试 卷（作业考核 线上2） B 卷（共 4 页）
一、选择题（每题5分，共15分）
1．一个物体上的作用力系，满足( A )条件，就称这种力系称为平面汇交力系。

A ．作用线都在同一平面内，且汇交于一点；
B ．作用线都在同一平面内，但不交于一点；
C ．作用线在不同一平面内，且汇交于一点；
D ．作用线在不同一平面内，且不交于一点。

2．利用空间汇交力系的平衡方程最多可求解几个未知量。

( C )
A ．一个
B ．二个
C ．三个
D ．.四个
3．空心圆轴扭转，外直径为D ，内直径为d ，抗扭截面系数是（ C ）。

A . ()
3316
P D d W π-=
B . ()
3332
P D d W π-=
C . ()3
4
116
P D W πα=
-
D . ()3
4
132
P D W πα=
-
二、直杆ACD 与杆BC 铰链连接，各杆自重不计，直杆AD 上作用均匀载荷q ，在D 点作用力偶M 。

已知： m N q / 100=，50KN F =，m a 1=。

试求BC 杆的力和A 支座的反力。

（15分）。

东 北 大 学 继 续 教 育 学 院
材料力学I 试 卷（作业考核 线下） B 卷 （共 5 页）
一、圆轴受力如图，AB 段实心直径为D =100mm ，B C 段空心外径为D =100mm ，内径为d =50mm ，求：1）画扭矩图；2）最大切应力。

（20分）
二、梁受力如图示，画出剪力图和弯矩图。

（20分）
三、已知单元体的应力状态如图所示，计算：（1）450斜面上的应力004545,τσ ；（2）主应力和最大切
应力。

（20分）
四、图示结构，杆1、2材料、长度相同，截面如图。

已知：200 GPa E =，0.8 m l =，3.99=p λ，57=s λ，中柔度杆的临界应力经验公式为：()304 1.12MPa cr σλ=-
，若安全系数为3=st n ，求结构许可载荷][P 。

（20分）
五、圆截面刚架，AC 垂直于DB 在同一水平面内，载荷P 1垂直于刚架，作用在C 点；载荷P 2位于刚架平面内，作用在A 点；尺寸及受力如图，已知截面直径100 mm d =，1 4 kN P =， 2 3 kN P =，[]100 MPa σ=。

按第三强度理论校核强度。

（20分） 120 kN m m =⋅210kN m m = ⋅。
