【精品】橡胶工艺原理(五)

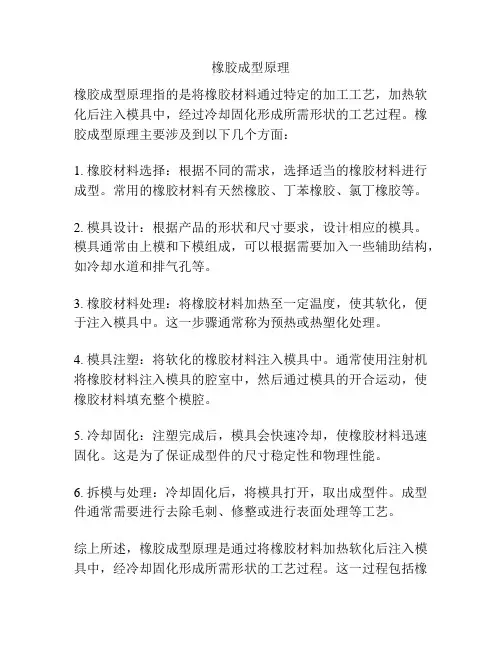

橡胶成型原理
橡胶成型原理指的是将橡胶材料通过特定的加工工艺，加热软化后注入模具中，经过冷却固化形成所需形状的工艺过程。

橡胶成型原理主要涉及到以下几个方面：
1. 橡胶材料选择：根据不同的需求，选择适当的橡胶材料进行成型。

常用的橡胶材料有天然橡胶、丁苯橡胶、氯丁橡胶等。

2. 模具设计：根据产品的形状和尺寸要求，设计相应的模具。

模具通常由上模和下模组成，可以根据需要加入一些辅助结构，如冷却水道和排气孔等。

3. 橡胶材料处理：将橡胶材料加热至一定温度，使其软化，便于注入模具中。

这一步骤通常称为预热或热塑化处理。

4. 模具注塑：将软化的橡胶材料注入模具中。

通常使用注射机将橡胶材料注入模具的腔室中，然后通过模具的开合运动，使橡胶材料填充整个模腔。

5. 冷却固化：注塑完成后，模具会快速冷却，使橡胶材料迅速固化。

这是为了保证成型件的尺寸稳定性和物理性能。

6. 拆模与处理：冷却固化后，将模具打开，取出成型件。

成型件通常需要进行去除毛刺、修整或进行表面处理等工艺。

综上所述，橡胶成型原理是通过将橡胶材料加热软化后注入模具中，经冷却固化形成所需形状的工艺过程。

这一过程包括橡
胶材料选择、模具设计、橡胶材料处理、模具注塑、冷却固化以及成品处理等多个环节。

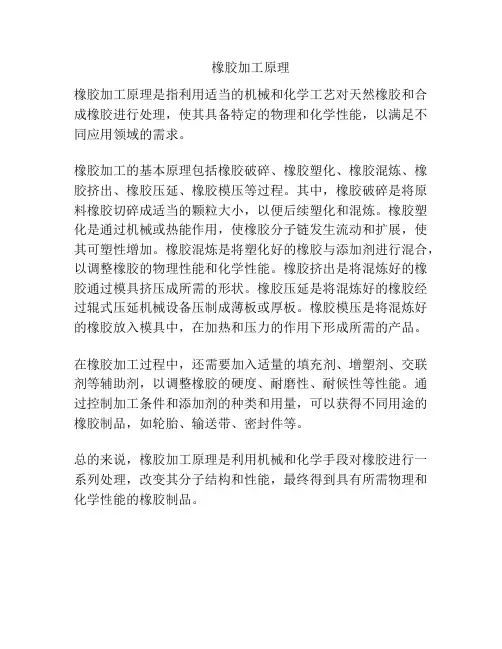

橡胶加工原理
橡胶加工原理是指利用适当的机械和化学工艺对天然橡胶和合成橡胶进行处理，使其具备特定的物理和化学性能，以满足不同应用领域的需求。

橡胶加工的基本原理包括橡胶破碎、橡胶塑化、橡胶混炼、橡胶挤出、橡胶压延、橡胶模压等过程。

其中，橡胶破碎是将原料橡胶切碎成适当的颗粒大小，以便后续塑化和混炼。

橡胶塑化是通过机械或热能作用，使橡胶分子链发生流动和扩展，使其可塑性增加。

橡胶混炼是将塑化好的橡胶与添加剂进行混合，以调整橡胶的物理性能和化学性能。

橡胶挤出是将混炼好的橡胶通过模具挤压成所需的形状。

橡胶压延是将混炼好的橡胶经过辊式压延机械设备压制成薄板或厚板。

橡胶模压是将混炼好的橡胶放入模具中，在加热和压力的作用下形成所需的产品。

在橡胶加工过程中，还需要加入适量的填充剂、增塑剂、交联剂等辅助剂，以调整橡胶的硬度、耐磨性、耐候性等性能。

通过控制加工条件和添加剂的种类和用量，可以获得不同用途的橡胶制品，如轮胎、输送带、密封件等。

总的来说，橡胶加工原理是利用机械和化学手段对橡胶进行一系列处理，改变其分子结构和性能，最终得到具有所需物理和化学性能的橡胶制品。

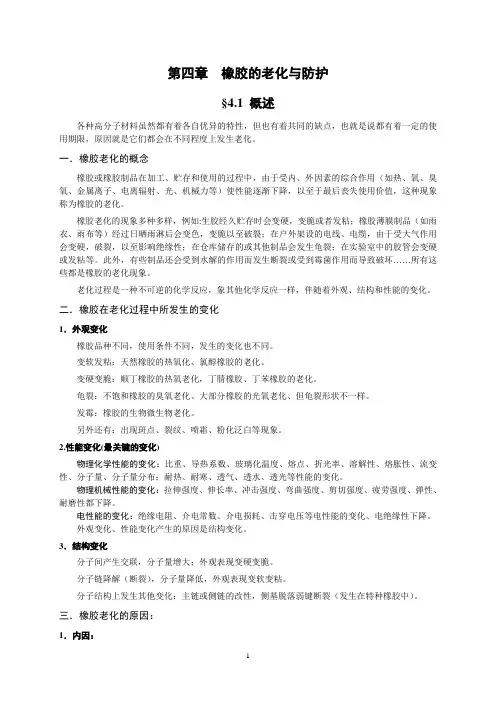

第四章橡胶的老化与防护§4.1 概述各种高分子材料虽然都有着各自优异的特性，但也有着共同的缺点，也就是说都有着一定的使用期限，原因就是它们都会在不同程度上发生老化。

一．橡胶老化的概念橡胶或橡胶制品在加工、贮存和使用的过程中，由于受内、外因素的综合作用（如热、氧、臭氧、金属离子、电离辐射、光、机械力等）使性能逐渐下降，以至于最后丧失使用价值，这种现象称为橡胶的老化。

橡胶老化的现象多种多样，例如:生胶经久贮存时会变硬，变脆或者发粘；橡胶薄膜制品（如雨衣、雨布等）经过日晒雨淋后会变色，变脆以至破裂；在户外架设的电线、电缆，由于受大气作用会变硬，破裂，以至影响绝缘性；在仓库储存的或其他制品会发生龟裂；在实验室中的胶管会变硬或发粘等。

此外，有些制品还会受到水解的作用而发生断裂或受到霉菌作用而导致破坏……所有这些都是橡胶的老化现象。

老化过程是一种不可逆的化学反应，象其他化学反应一样，伴随着外观、结构和性能的变化。

二．橡胶在老化过程中所发生的变化1．外观变化橡胶品种不同，使用条件不同，发生的变化也不同。

变软发粘：天然橡胶的热氧化、氯醇橡胶的老化。

变硬变脆：顺丁橡胶的热氧老化，丁腈橡胶、丁苯橡胶的老化。

龟裂：不饱和橡胶的臭氧老化、大部分橡胶的光氧老化、但龟裂形状不一样。

发霉：橡胶的生物微生物老化。

另外还有：出现斑点、裂纹、喷霜、粉化泛白等现象。

2.性能变化(最关键的变化)物理化学性能的变化：比重、导热系数、玻璃化温度、熔点、折光率、溶解性、熔胀性、流变性、分子量、分子量分布；耐热、耐寒、透气、透水、透光等性能的变化。

物理机械性能的变化：拉伸强度、伸长率、冲击强度、弯曲强度、剪切强度、疲劳强度、弹性、耐磨性都下降。

电性能的变化：绝缘电阻、介电常数、介电损耗、击穿电压等电性能的变化、电绝缘性下降。

外观变化、性能变化产生的原因是结构变化。

3．结构变化分子间产生交联，分子量增大；外观表现变硬变脆。

分子链降解（断裂），分子量降低，外观表现变软变粘。

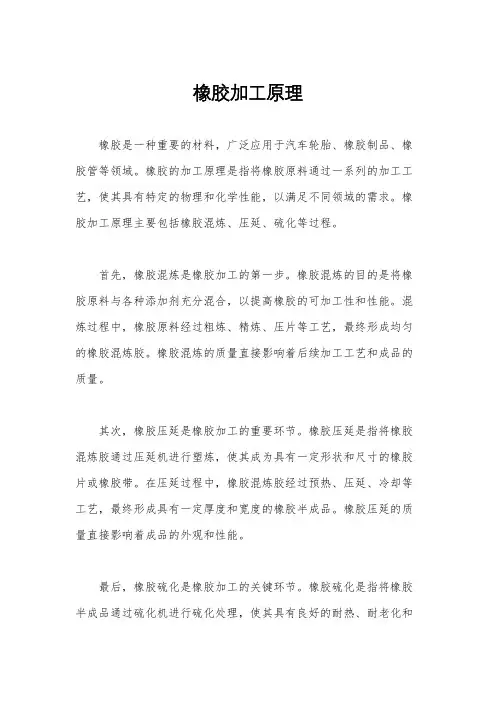

橡胶加工原理
橡胶是一种重要的材料，广泛应用于汽车轮胎、橡胶制品、橡胶管等领域。

橡胶的加工原理是指将橡胶原料通过一系列的加工工艺，使其具有特定的物理和化学性能，以满足不同领域的需求。

橡胶加工原理主要包括橡胶混炼、压延、硫化等过程。

首先，橡胶混炼是橡胶加工的第一步。

橡胶混炼的目的是将橡胶原料与各种添加剂充分混合，以提高橡胶的可加工性和性能。

混炼过程中，橡胶原料经过粗炼、精炼、压片等工艺，最终形成均匀的橡胶混炼胶。

橡胶混炼的质量直接影响着后续加工工艺和成品的质量。

其次，橡胶压延是橡胶加工的重要环节。

橡胶压延是指将橡胶混炼胶通过压延机进行塑炼，使其成为具有一定形状和尺寸的橡胶片或橡胶带。

在压延过程中，橡胶混炼胶经过预热、压延、冷却等工艺，最终形成具有一定厚度和宽度的橡胶半成品。

橡胶压延的质量直接影响着成品的外观和性能。

最后，橡胶硫化是橡胶加工的关键环节。

橡胶硫化是指将橡胶半成品通过硫化机进行硫化处理，使其具有良好的耐热、耐老化和
弹性等性能。

在硫化过程中，橡胶半成品经过加热、硫化、冷却等工艺，最终形成具有一定硬度和弹性的橡胶成品。

橡胶硫化的质量直接影响着成品的使用寿命和性能稳定性。

总之，橡胶加工原理是橡胶加工过程中的核心内容，它直接影响着成品的质量和性能。

只有深入理解橡胶加工原理，并严格控制每个环节的质量，才能生产出高质量的橡胶制品，满足不同领域的需求。

希望本文对橡胶加工原理有所帮助，谢谢阅读！。

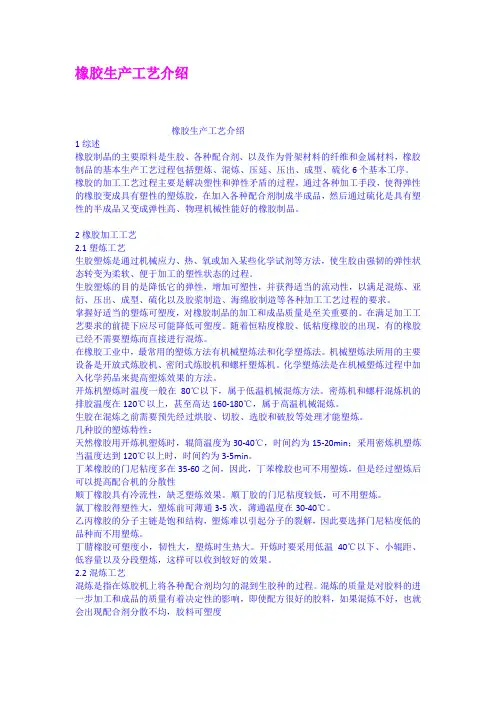

橡胶生产工艺介绍橡胶生产工艺介绍1综述橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。

橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。

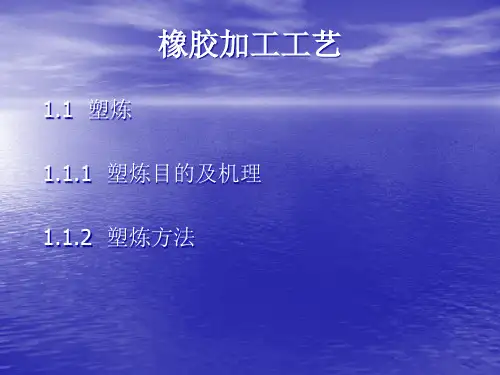

2橡胶加工工艺2.1塑炼工艺生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。

生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。

掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。

在满足加工工艺要求的前提下应尽可能降低可塑度。

随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。

在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。

机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。

化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。

开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。

密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。

生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。

几种胶的塑炼特性：天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。

丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。

顺丁胶的门尼粘度较低，可不用塑炼。

氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。

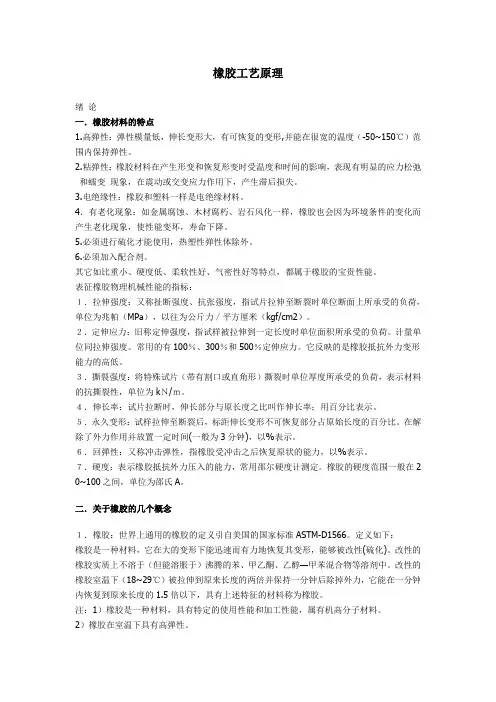

橡胶工艺原理绪论一．橡胶材料的特点1.高弹性：弹性模量低，伸长变形大，有可恢复的变形,并能在很宽的温度（-50~150℃）范围内保持弹性。

2.粘弹性：橡胶材料在产生形变和恢复形变时受温度和时间的影响，表现有明显的应力松弛和蠕变现象，在震动或交变应力作用下，产生滞后损失。

3.电绝缘性：橡胶和塑料一样是电绝缘材料。

4．有老化现象：如金属腐蚀、木材腐朽、岩石风化一样，橡胶也会因为环境条件的变化而产生老化现象，使性能变坏，寿命下降。

5.必须进行硫化才能使用，热塑性弹性体除外。

6.必须加入配合剂。

其它如比重小、硬度低、柔软性好、气密性好等特点，都属于橡胶的宝贵性能。

表征橡胶物理机械性能的指标：１．拉伸强度：又称扯断强度、抗张强度，指试片拉伸至断裂时单位断面上所承受的负荷，单位为兆帕（MPa），以往为公斤力／平方厘米（kgf/cm2）。

２．定伸应力：旧称定伸强度，指试样被拉伸到一定长度时单位面积所承受的负荷。

计量单位同拉伸强度。

常用的有100％、300％和500％定伸应力。

它反映的是橡胶抵抗外力变形能力的高低。

３．撕裂强度：将特殊试片（带有割口或直角形）撕裂时单位厚度所承受的负荷，表示材料的抗撕裂性，单位为kＮ/ｍ。

４．伸长率：试片拉断时，伸长部分与原长度之比叫作伸长率；用百分比表示。

５．永久变形：试样拉伸至断裂后，标距伸长变形不可恢复部分占原始长度的百分比。

在解除了外力作用并放置一定时间(一般为3分钟)，以%表示。

６．回弹性：又称冲击弹性，指橡胶受冲击之后恢复原状的能力，以%表示。

７．硬度：表示橡胶抵抗外力压入的能力，常用邵尔硬度计测定。

橡胶的硬度范围一般在2 0~100之间，单位为邵氏A。

二．关于橡胶的几个概念１．橡胶：世界上通用的橡胶的定义引自美国的国家标准ASTM-D1566。

定义如下：橡胶是一种材料，它在大的变形下能迅速而有力地恢复其变形，能够被改性(硫化)。

改性的橡胶实质上不溶于（但能溶脹于）沸腾的苯、甲乙酮、乙醇—甲苯混合物等溶剂中。

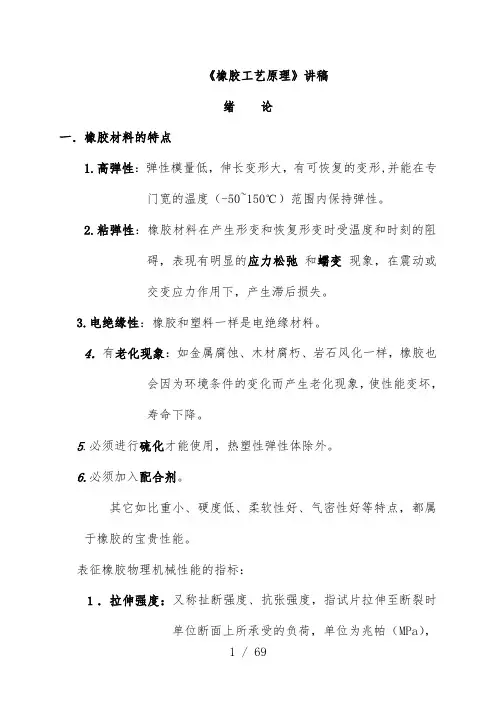

《橡胶工艺原理》讲稿绪论一．橡胶材料的特点1.高弹性：弹性模量低，伸长变形大，有可恢复的变形,并能在专门宽的温度（-50~150℃）范围内保持弹性。

2.粘弹性：橡胶材料在产生形变和恢复形变时受温度和时刻的阻碍，表现有明显的应力松弛和蠕变现象，在震动或交变应力作用下，产生滞后损失。

3.电绝缘性：橡胶和塑料一样是电绝缘材料。

4．有老化现象：如金属腐蚀、木材腐朽、岩石风化一样，橡胶也会因为环境条件的变化而产生老化现象，使性能变坏，寿命下降。

5.必须进行硫化才能使用，热塑性弹性体除外。

6.必须加入配合剂。

其它如比重小、硬度低、柔软性好、气密性好等特点，都属于橡胶的宝贵性能。

表征橡胶物理机械性能的指标：１．拉伸强度：又称扯断强度、抗张强度，指试片拉伸至断裂时单位断面上所承受的负荷，单位为兆帕（MPa），以往为公斤力／平方厘米（kgf/cm2）。

２．定伸应力：旧称定伸强度，指试样被拉伸到一定长度时单位面积所承受的负荷。

计量单位同拉伸强度。

常用的有100％、300％和500％定伸应力。

它反映的是橡胶抵抗外力变形能力的高低。

３．撕裂强度：将专门试片（带有割口或直角形）撕裂时单位厚度所承受的负荷，表示材料的抗撕裂性，单位为kＮ/ｍ。

４．伸长率：试片拉断时，伸长部分与原长度之比叫作伸长率；用百分比表示。

５．永久变形：试样拉伸至断裂后，标距伸长变形不可恢复部分占原始长度的百分比。

在解除了外力作用并放置一定时刻(一般为3分钟)，以%表示。

６．回弹性：又称冲击弹性，指橡胶受冲击之后恢复原状的能力，以%表示。

７．硬度：表示橡胶抵抗外力压入的能力，常用邵尔硬度计测定。

橡胶的硬度范围一般在20~100之间，单位为邵氏A。

二．关于橡胶的几个概念１．橡胶：世界上通用的橡胶的定义引自美国的国家标准ASTM-D1566(America Society of Test andMaterial)。

定义如下：橡胶是一种材料，它在大的变形下能迅速而有力地恢复其变形，能够被改性(硫化)。

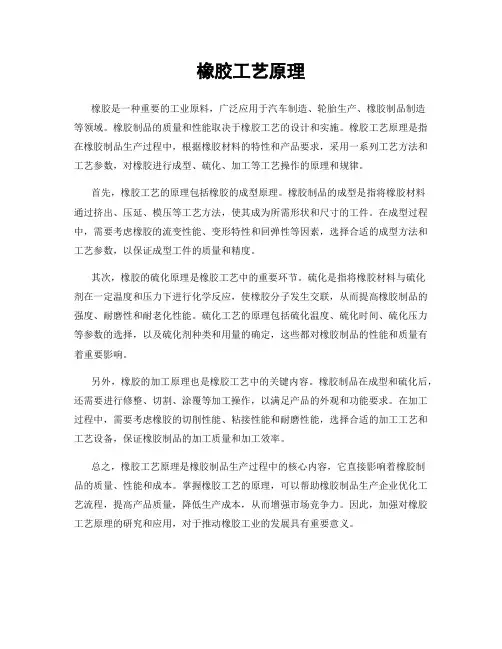

橡胶工艺原理
橡胶是一种重要的工业原料，广泛应用于汽车制造、轮胎生产、橡胶制品制造
等领域。

橡胶制品的质量和性能取决于橡胶工艺的设计和实施。

橡胶工艺原理是指在橡胶制品生产过程中，根据橡胶材料的特性和产品要求，采用一系列工艺方法和工艺参数，对橡胶进行成型、硫化、加工等工艺操作的原理和规律。

首先，橡胶工艺的原理包括橡胶的成型原理。

橡胶制品的成型是指将橡胶材料
通过挤出、压延、模压等工艺方法，使其成为所需形状和尺寸的工件。

在成型过程中，需要考虑橡胶的流变性能、变形特性和回弹性等因素，选择合适的成型方法和工艺参数，以保证成型工件的质量和精度。

其次，橡胶的硫化原理是橡胶工艺中的重要环节。

硫化是指将橡胶材料与硫化
剂在一定温度和压力下进行化学反应，使橡胶分子发生交联，从而提高橡胶制品的强度、耐磨性和耐老化性能。

硫化工艺的原理包括硫化温度、硫化时间、硫化压力等参数的选择，以及硫化剂种类和用量的确定，这些都对橡胶制品的性能和质量有着重要影响。

另外，橡胶的加工原理也是橡胶工艺中的关键内容。

橡胶制品在成型和硫化后，还需要进行修整、切割、涂覆等加工操作，以满足产品的外观和功能要求。

在加工过程中，需要考虑橡胶的切削性能、粘接性能和耐磨性能，选择合适的加工工艺和工艺设备，保证橡胶制品的加工质量和加工效率。

总之，橡胶工艺原理是橡胶制品生产过程中的核心内容，它直接影响着橡胶制
品的质量、性能和成本。

掌握橡胶工艺的原理，可以帮助橡胶制品生产企业优化工艺流程，提高产品质量，降低生产成本，从而增强市场竞争力。

因此，加强对橡胶工艺原理的研究和应用，对于推动橡胶工业的发展具有重要意义。

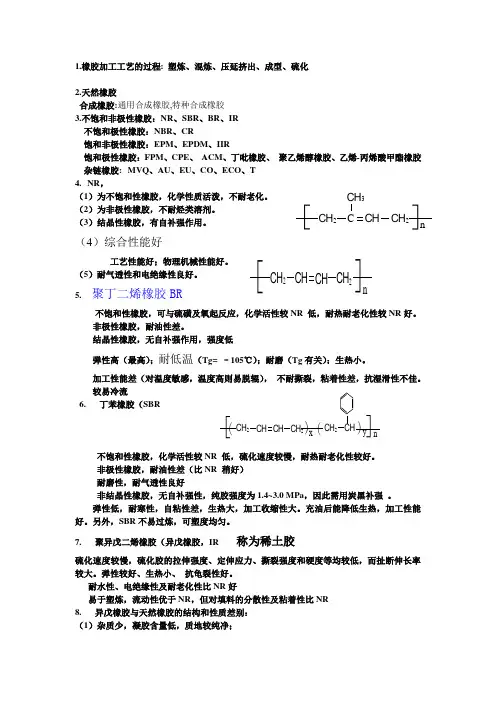

1.橡胶加工工艺的过程: 塑炼、混炼、压延挤出、成型、硫化2.天然橡胶合成橡胶:通用合成橡胶,特种合成橡胶 3.不饱和非极性橡胶：NR 、SBR 、BR 、IR 不饱和极性橡胶：NBR 、CR饱和非极性橡胶：EPM 、EPDM 、IIR饱和极性橡胶：FPM 、CPE 、 ACM 、丁吡橡胶、 聚乙烯醇橡胶、乙烯-丙烯酸甲酯橡胶 杂链橡胶:MVQ 、AU 、EU 、CO 、ECO 、T 4.NR ，（1）为不饱和性橡胶，化学性质活泼，不耐老化。

（2）为非极性橡胶，不耐烃类溶剂。

（3）结晶性橡胶，有自补强作用。

（4）综合性能好工艺性能好；物理机械性能好。

（5）耐气透性和电绝缘性良好。

5.聚丁二烯橡胶BR不饱和性橡胶，可与硫磺及氧起反应，化学活性较NR 低，耐热耐老化性较NR 好。

非极性橡胶，耐油性差。

结晶性橡胶，无自补强作用，强度低弹性高（最高）；耐低温（Tg= –105℃）；耐磨（Tg 有关）；生热小。

加工性能差（对温度敏感，温度高则易脱辊）， 不耐撕裂，粘着性差，抗湿滑性不佳。

较易冷流 6.丁苯橡胶（SBR不饱和性橡胶，化学活性较NR 低，硫化速度较慢，耐热耐老化性较好。

非极性橡胶，耐油性差（比NR 稍好） 耐磨性，耐气透性良好非结晶性橡胶，无自补强性，纯胶强度为1.4~3.0 MPa ，因此需用炭黑补强 。

弹性低，耐寒性，自粘性差，生热大，加工收缩性大。

充油后能降低生热，加工性能好。

另外，SBR 不易过炼，可塑度均匀。

7.聚异戊二烯橡胶（异戊橡胶，IR 称为稀土胶硫化速度较慢，硫化胶的拉伸强度、定伸应力、撕裂强度和硬度等均较低，而扯断伸长率较大。

弹性较好、生热小、 抗龟裂性好。

耐水性、电绝缘性及耐老化性比NR 好易于塑炼，流动性优于NR ，但对填料的分散性及粘着性比NR 8.异戊橡胶与天然橡胶的结构和性质差别： （1）杂质少，凝胶含量低，质地较纯净；CH 2CH C 3CH 2CH ］［n（2）分子量分布较窄，生胶门尼粘度较 低； （3）因IR 的微观结构中顺式含量低于NR ， 故结构的规整性低于天然橡胶。

橡胶工艺原理-复习思考题-+答案(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《橡胶工艺原理》复习思考题名词解释碳链橡胶、硬质橡胶、杂链橡胶、混炼胶、硫化胶、冷冻结晶、拉伸结晶、极性橡胶杂链橡胶:碳－杂链橡胶: 主链由碳原子和其它原子组成全杂链橡胶:主链中完全排除了碳原子的存在，又称为“无机橡胶”，硅橡胶的主链由硅、氧原子交替构成。

混炼胶:所谓混炼胶是指将配合剂混合于块状、粒状和粉末状生胶中的未交联状态，且具有流动性的胶料硫化胶 : 配合胶料在一定条件下(如加硫化剂、一定温度和压力、辐射线照射等)经硫化所得网状结构橡胶谓硫化胶，硫化胶是具有弹性而不再具有可塑性的橡胶，这种橡胶具有一系列宝贵使用性能。

硬质橡胶：玻璃化温度在室温以上、简直不能拉伸的橡胶称为硬质橡胶一般来说，塑料、橡胶、纤维的分子结构各有什么特点影响橡胶材料性能的主要因素有哪些？橡胶性能主要取决于它的结构，此外还受到添加剂的种类和用量、外界条件的影响。

(1) 化学组成：单体，具有何种官能团(2) 分子量及分子量分布(3) 大分子聚集状况：空间结构和结晶(4) 添加剂的种类和用量(5) 外部条件：力学条件、温度条件、介质简述橡胶分子的组成和分子链结构对橡胶的物理机械性能和加工性能的影响。

答:各种生胶的MWD曲线的特征不同，如NR一般宽峰所对应的分子量值为30~40万，有较多的低分子部分。

低分子部分可以起内润滑的作用，提供较好的流动性、可塑性及加工性，具体表现为混炼速率快、收缩率小、挤出膨胀率小。

分子量高部分则有利于机械强度、耐磨、弹性等性能。

简述橡胶的分类方法。

答:按照来源用途分为天然胶和合成胶，合成胶又分为通用橡胶和特种橡胶；按照化学结构分为碳链橡胶、杂链橡胶和元素有机橡胶；按照交联方式分为传统热硫化橡胶和热塑性弹性体。

简述橡胶的分子量和分子量分布对其物理机械性能和加工性能的影响。

（塑料橡胶材料）橡胶工艺原理讲稿橡胶工艺原理讲稿《橡胶工艺原理》讲稿绪论一．橡胶材料的特点1.高弹性：弹性模量低，伸长变形大，有可恢复的变形,并能在很宽的温度（-50~150℃）范围内保持弹性。

2.粘弹性：橡胶材料在产生形变和恢复形变时受温度和时间的影响，表现有明显的应力松弛和蠕变现象，在震动或交变应力作用下，产生滞后损失。

3.电绝缘性：橡胶和塑料一样是电绝缘材料。

4．有老化现象：如金属腐蚀、木材腐朽、岩石风化一样，橡胶也会因为环境条件的变化而产生老化现象，使性能变坏，寿命下降。

5.必须进行硫化才能使用，热塑性弹性体除外。

6.必须加入配合剂。

其它如比重小、硬度低、柔软性好、气密性好等特点，都属于橡胶的宝贵性能。

表征橡胶物理机械性能的指标：１．拉伸强度：又称扯断强度、抗张强度，指试片拉伸至断裂时单位断面上所承受的负荷，单位为兆帕（MPa），以往为公斤力／平方厘米（kgf/cm2）。

２．定伸应力：旧称定伸强度，指试样被拉伸到一定长度时单位面积所承受的负荷。

计量单位同拉伸强度。

常用的有100％、300％和500％定伸应力。

它反映的是橡胶抵抗外力变形能力的高低。

３．撕裂强度：将特殊试片（带有割口或直角形）撕裂时单位厚度所承受的负荷，表示材料的抗撕裂性，单位为kＮ/ｍ。

４．伸长率：试片拉断时，伸长部分与原长度之比叫作伸长率；用百分比表示。

５．永久变形：试样拉伸至断裂后，标距伸长变形不可恢复部分占原始长度的百分比。

在解除了外力作用并放置一定时间(一般为3分钟)，以%表示。

６．回弹性：又称冲击弹性，指橡胶受冲击之后恢复原状的能力，以%表示。

７．硬度：表示橡胶抵抗外力压入的能力，常用邵尔硬度计测定。

橡胶的硬度范围一般在20~100之间，单位为邵氏A。

二．关于橡胶的几个概念１．橡胶：世界上通用的橡胶的定义引自美国的国家标准ASTM-D1566(America Society of Test and Material)。
