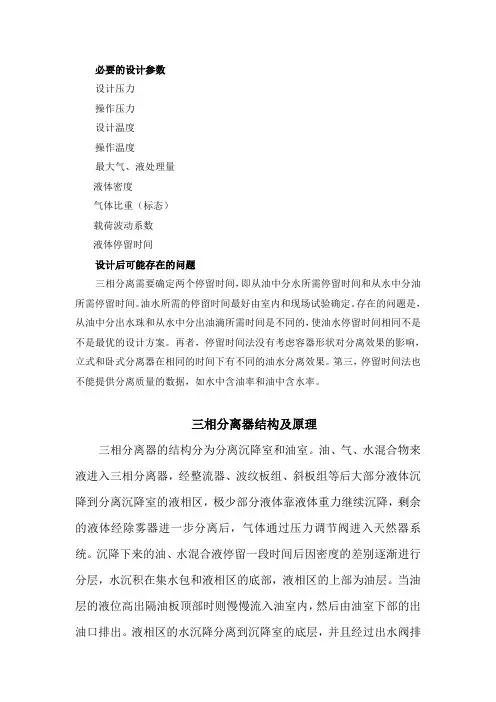

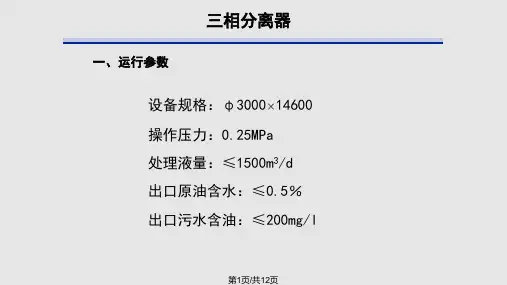

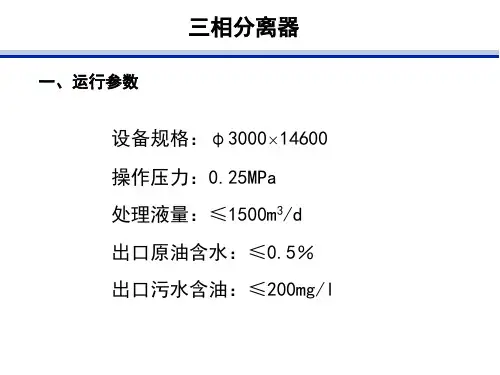

必要的设计参数设计压力操作压力设计温度操作温度最大气、液处理量液体密度气体比重(标态)载荷波动系数液体停留时间设计后可能存在的问题三相分离需要确定两个停留时间,即从油中分水所需停留时间和从水中分油所需停留时间。
油水所需的停留时间最好由室内和现场试验确定。
存在的问题是,从油中分出水珠和从水中分出油滴所需时间是不同的,使油水停留时间相同不是不是最优的设计方案。
再者,停留时间法没有考虑容器形状对分离效果的影响,立式和卧式分离器在相同的时间下有不同的油水分离效果。
第三,停留时间法也不能提供分离质量的数据,如水中含油率和油中含水率。

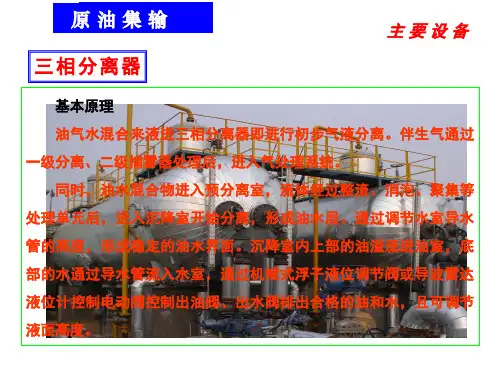

三相分离器结构及原理三相分离器的结构分为分离沉降室和油室。
油、气、水混合物来液进入三相分离器,经整流器、波纹板组、斜板组等后大部分液体沉降到分离沉降室的液相区,极少部分液体靠液体重力继续沉降,剩余的液体经除雾器进一步分离后,气体通过压力调节阀进入天然器系统。
沉降下来的油、水混合液停留一段时间后因密度的差别逐渐进行分层,水沉积在集水包和液相区的底部,液相区的上部为油层。
当油层的液位高出隔油板顶部时则慢慢流入油室内,然后由油室下部的出油口排出。
液相区的水沉降分离到沉降室的底层,并且经过出水阀排出。

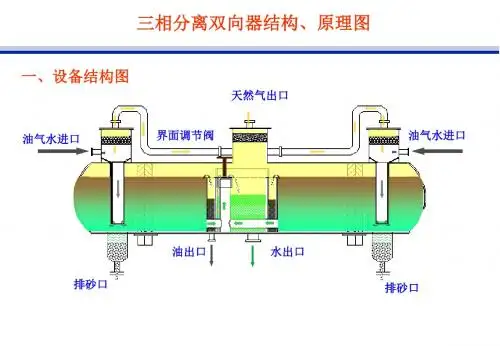

图1 三相分离器结构示意图三相分离器工艺流程(1)流程三相分离器及计量部分的工艺流程示意如图2所示。
装置包括油气水三相分离器容器、油气水流量计、油水界面检测仪、油气水控制调节阀等。
油气水在分离器内分离,天然气经气出口流量计计量流量和控制压力后,进入天然气处理系统;低含水原油经溢油堰板进入油腔,油腔内的液面由液面调节器控制;低含油污水经射频导纳油水界面仪控制的调节阀排出速度,从而控制油水界面。
另外一种控制方案如图3所示。
低含水原油经溢油堰板进入油腔,油腔内的液面由液面计检测,并且控制调节阀,调节排油速度。
(2)主要设备如下:1)油水界面检测仪:采用美国进口DE509-15-90N射频导纳油水界面检测仪测试分离器内沉降段的油水界面高度,并且输出4-20mA电流信号。
三相分离器的结构形式(图)下图是厌氧反应器中常见的几种三相分离器结构,下面就没中分离器分别进行讨论。
图(a),气、固、液三相流体进入三相分离器后,气体由集气罩收集后排出反应器,泥和水则通过集气罩和阻气板之间的缝隙进入沉淀区,进行泥水分离,上清液排出,沉淀污泥则返回反应区,这种三相分离器结构简单,气室面积和体积都比较大,但由于进水和污泥回流都在同一个环形缝隙上,因而回流污泥必然受到进水水流干扰。
此外,沉淀器出水槽和进水槽在同一侧,易引起短流图(b),混合流体进入三相分离器后,在反射锥的阻挡作用下折向两边,由于气体上升过程中气泡不断凝并,形成气泡较大,导致上升的速度较快,水流速度相比较慢,因此气泡上升过程中逐渐脱离泥水混合液,进入集气室,而泥水混合液则进入沉降区。
由于消除了气泡的提升作用,在沉降区的水流流态为层流,在上升过程中流速逐渐降低,使污泥沉降,并沿着锥体表面滑回反应区。
这种三相分离器结构简单,由于进水口位于中部,而出水槽在周边。
因此沉淀区内死区小,沉淀效率高。
但和图(a)的情况一样,进水口和污泥回流口设在一处,易引起互相干扰,影响污泥正常回流,并增加进水污泥浓度,若污泥颗粒表面附有小气泡时会影响泥水分离效果。
这种三相分离器一般用于实验室的小型装置或中试反应器中。
图(c)结构实质上是图(a)的改进形式,它相当于在图(a)的基础上沿水平方向增加一层填料,以防止由于附着微小气泡而上升到水面的大颗粒污泥随出水带出。
集气罩顶部也装有填料,对气体进行过滤,以消除气体泡沫。
这种结构气体收集效率高,得到沼气较干净,能在沼气泡沫多、污泥上附着微气泡的条件下正常工作。
但其结构复杂,所占容积大,易堵塞,大污泥颗粒附在填料上不断产气,干扰固液分离,且使沉降性能差的污泥也无法排出。
图(d)结构为一带有污泥回流装置的三相分离器。
与气体分离后的液固混合物沿一狭形通道进进入沉淀区,固液分离后澄清液从溢流口排出,污泥在回流口形成泥层,增加了回流的动力,同时也保证固、液混合液不会通过回流口进入沉淀区,这样的结构使污水和污泥回流严格分开,有利于沉淀区工作,提高沉淀效率,但如果设计不合理,会使进水短路,从污泥回流口而不是进水口进入沉淀区,污泥难于返回反应区,此时与图(b)所示分离器效果相同。
