东大15秋学期《画法几何与工程制图》在线作业1 答案

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594⌧841（A1）B. 210⌧297(A4)C. 420⌧594(A2)D. 297⌧420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594⌧841B. 210⌧297C. 420⌧594D. 297⌧4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

A: 只有箭头一种
B: 只有短斜线
C: 有箭头和斜短线两种
D: 没有规定的
正确答案：
(单选题) 5: 标注尺寸时，尺寸线（ ）与其他图线重合或画在其延长线上。
A: 可以
B: 不可以
C: 没有规定
D: 视情况而定
正确答案：
(单选题) 6: 在结构施工图中尺寸线或标注引出线一般用（ ）表示。
(单选题) 1: 对于材料不明确的构件剖面图，其图例应画成（ ）。
A: 方向一致、间隔相等的45°细实线
B: 细实线
C: 方向一致、间隔相等的45°粗实线
D: 粗实线
正确答案：
(单选题) 2: 工程图样上所注的尺寸，如没注明计量单位时，一定是以（）为单位的。
A: ㎜
B: ㎝
A: 错误
B: 正确
正确答案：
(判断题) 2: 建筑平面图上的指北针标记建筑的朝向，可将其画在任何一层平面图中。
A: 错误
B: 正确
正确答案：
(判断题) 3: 棱锥被与其底面平行的平面完全所截， 其截断面形状是与底面相似的。
A: 错误
B: 正确
正确答案：
(判断题) 4: 梁、柱、墙、基础及屋面、外墙、窗等都是承重构件。
(多选题) 2: 不可以作为尺寸基准的几何要素有：
A: 对称面
B: 回转轴线
C: 回转体的外形线
D: 棱锥的锥顶
正确答案：
(多选题) 3: 梁的平法表示中，KL-4(3)300×500的含义是:
A: KL：框架梁
B: 梁的编号4、跨数3
C: 受力筋长度
D: 梁的截面尺寸：宽度300，高度500

15秋学期《画法几何与工程制图》在线作业1单选题判断题一、单选题（共10 道试题，共50 分。

）1. 对称中心线应用（）绘制。

A. 细实线B. 粗实线C. 点画线D. 虚线----------------选择：C2. （）的正面投影反映平面的实形；水平投影、侧面投影均积聚为一条直线段，且分别平行于OX、OZ 轴。

A. 正平面B. 水平面C. 侧平面----------------选择：A3. 侧面投影积聚为一点，正面投影垂直OZ 轴，水平投影垂直OYH 轴，且反映直线的实长，则此直线为（）。

A. 侧垂线B. 正垂线C. 铅垂线----------------选择：A4. 水平投影积聚为一点，正面投影垂直OX 轴，侧面投影垂直OYW 轴，且反映直线的实长，则此直线为（）。

A. 侧垂线B. 正垂线C. 铅垂线----------------选择：C5. （）的水平投影反映平面的实形；正面投影、侧面投影均积聚为一条直线段，且分别平行于OX、OYW 轴。

A. 正平面B. 水平面C. 侧平面----------------选择：B6. 截平面垂直与圆锥轴线，截交线的形状为（）。

A. 圆B. 相交两直线C. 椭圆----------------选择：A7. 正面投影平行OZ 轴，水平投影平行OYH 轴，侧面投影反映实长和实形，则此直线为（）。

A. 水平线B. 正平线C. 侧平线----------------选择：C8. 截平面与圆柱轴线垂直，截交线的形状为（）。

A. 一对平行线B. 圆C. 椭圆----------------选择：B9. 水平投影平行OX 轴，侧面投影平行OZ 轴，正面投影反映实长和实形，则此直线为（）。

A. 水平线B. 正平线C. 侧平线----------------选择：B10. 点的水平投影到OX 轴的距离等于（）到OZ 轴的距离。

A. 正面投影B. 侧面投影----------------选择：B 15秋学期《画法几何与工程制图》在线作业1 单选题判断题二、判断题（共10 道试题，共50 分。

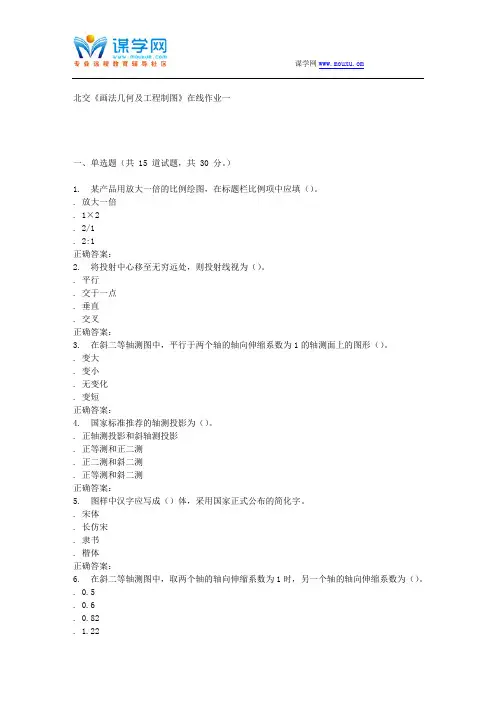

北交《画法几何及工程制图》在线作业一一、单选题（共 15 道试题，共 30 分。

）1. 某产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

. 放大一倍. 1×2. 2/1. 2:1正确答案：2. 将投射中心移至无穷远处，则投射线视为（）。

. 平行. 交于一点. 垂直. 交叉正确答案：3. 在斜二等轴测图中，平行于两个轴的轴向伸缩系数为1的轴测面上的图形（）。

. 变大. 变小. 无变化. 变短正确答案：4. 国家标准推荐的轴测投影为（）。

. 正轴测投影和斜轴测投影. 正等测和正二测. 正二测和斜二测. 正等测和斜二测正确答案：5. 图样中汉字应写成（）体，采用国家正式公布的简化字。

. 宋体. 长仿宋. 隶书. 楷体正确答案：6. 在斜二等轴测图中，取两个轴的轴向伸缩系数为1时，另一个轴的轴向伸缩系数为（）。

. 0.5. 0.6. 0.82. 1.22正确答案：7. （）分为正投影法和斜投影法两种。

. 平行投影法. 中心投影法. 投影面法. 辅助投影法正确答案：8. 图纸中数字和字母分为（）两种字型。

. 型和型. 大写和小写. 简体和繁体. 中文和英文正确答案：9. 工程上常用的（）有中心投影法和平行投影法。

. 作图法. 技术法. 投影法. 图解法正确答案：10. 粗线、中粗线和细线的宽度比率为（）。

. 4:2:1. 3:2:1. 5:2:1. 6:2:1正确答案：11. 互相垂直3个直角坐标轴在( )的投影称为轴测轴。

. 正面. 水平面. 侧平面. 轴测投影面正确答案：12. 3个轴测轴的轴向变形系数都相等的正轴测图称为（）轴测图。

. 正二等. 正三等. 斜二等. 正等正确答案：13. 国家标准规定，汉字系列为1.8、2.5、3.5、5、7、10、14、（）。

. 16. 18. 20. 25正确答案：14. 徒手画草图打底稿用的铅笔一般为（）铅芯的铅笔。

.. 2H. H. 2正确答案：15. 在斜二等轴测图中，取轴间角X1O1Y1和Y1O1Z1均为135度时，X1O1Z1轴间角为（）。

c1’
e1’
5
b1’
11-2 直线DE与三角形ABC平行，距离为15。求作DE的投影。
b’ e’
a’
c’
b
m’
e‘ d‘
a
e
15
e
m
d
c
11-3 过点S作平面既垂直于平面CDE，又垂直于直线AB。并求ab.
s1
b1
b’ c’
a1
11 1’
a’
s’
b 1s
a
c
a‘1
b’1
s’1
c1’d1’
H e1’ V1 X1
e’
a1b1
m’
g’ b’
11
n’
c1
a’
d’ f’ f
1’
c’
1 a
b
n
m g
c
a1’ 11’
d2e2 11’
11-10 作直线MN与DE、FG相交，与三角形ABC垂直。
e’
1’ g’ b’
k’
a’
2’ f’
d’
c’
f
a
b
1
d
k
2
g
c
11-11 正方形ABCD与H面的夹角α=30，AD边在AE上，B点到MN等距。
c’
a’ d’
d a
c
a2
d2 60
b’
c2
b2
a1’ b1’
d1
b
c1’
11-6求两平面的夹角。
a’
d’ c’
b’ c
a c1
c2
a1b1
a1
θ
d2
d
b b1 d1
11-7过A作直线与AB、CD均相交

画法几何及工程制图作业参考答案及提示（一）1-1 练习长仿宋字[p78]自行完成1-2 数字和字母练习（临摹“画法几何及工程制图”第十一章中的相关字体）[p81] 自行完成1-3 在A3幅面的图纸上，用1：1的比例按下列图形练习图线（不注尺寸），图名为“图线练习”。

[p83]自行完成1-4 按给出的图样画徒手图[p85]自行完成第二章点、线、面投影2-1 根据点的空间位置，画出点的投影图[p1]答案略2-2根据点到投影面的距离，画出点的三面投影图答案略2-3 根据点的坐标，画出点的投影图和空间位置[p2]答案略2-4根据点的两面投影求第三投影，并判定其相对位置[p3]2-5 已知点B 在点A 的正上方10，点C 在点B 的正左方10，求A 、B 、C 的三面投影，并标明其可见性。

[p4]ab”A AA BBB c ׳dC CCD Db'bb”c'c” c( a” ) ( )2-6 已知长方体的投影图，试判定棱线AB、AC、CD与投影面的相对位置，并标明其侧面投影。

[p4]答案见复习题2-7 注出三棱锥SABC各棱线的水平和正面投影，并判定它们属于哪类直线。

[p5]答案见复习题2-8 求直线AB、CD和EF的第三投影。

[p6]2- 9 分别求出直线CD和EF的实长及其倾角α和β。

[p7]2- 10 已知直线AB与V面的倾角β=300，求其水平投影ab[p7]b2-11 判定点K是否在直线AB上。

[p7]2-12 判定下列直线的相对位置（平行、相交、交叉）。

[p7]答案见复习题2-13 求点M到直线AB的距离。

[p8]2-14求一距H面为20的水平线，与两交叉直线AB、CD相交[p8]2-15判定两条交叉直线AB、CD对V、W面重影点的可见性[p8]2-16试求两条直线AB、CD之间的距离[p9]2-17已知正方形ABCD的对角线位于侧平线EF上，试完成该正方形的正面、侧面投影[p9]（利用正方形的各边相等、对角线垂直平分的性质，结合直角定理完成。

【10-5】已知正垂面P上的曲线的侧面投影，求作这条曲线的另 外两个投影。
【10-6】已知平行四边形平面上曲线的正面投影，求作这条曲线 的侧面投影。
【10-7】求作圆心位于点A、直径为24mmm的侧平圆的三面投影。
【10-8】求作圆心位于点A、直径为24mmm、处于左下到右上的、 α ＝45°的正垂圆的三面投影。
【14-9】补全圆柱筒被截切后的水平投影，并做出其侧面投影。
【14-10】补全圆锥被截切后的侧面投影，并作出其水平投影及 截断面实形。
【15-1】求作圆锥被平面截切后的正面投影和侧面投影，并补全 其水平投影。
【15-2】求作圆锥被平面截切后的水平投影和侧面投影。
【15-3】求作半球被平面截切后的正面投影。
【3-3】求作与直线AB、CD、EF都相交的正平线。
【3-4】求作直线EF，使EF与直线CD交于V面之前20mm的E点，且 EF∥AB，EF的真长为15mm。
【3-5】已知两交叉线AB、CD的水平投影和正面投影，求作它们 的侧面投影，并标注三对重影点的三面投影及可见性。
【3-6】求作点A到直线BC的垂线、垂足和真实距离。
【4-7】作图检验点D和直线AE是否在△ABC平面上。
【5-1】在平行四边形ABCD平面上取一点E，使其距离V面25mm， 距离W面10mm，求作点E的两面投影。
【5-2】已知矩形平面ABCD上的△EFG的水平投影，作出其正面 投影。
【5-3】补全平面图形ABCDEFG的正面投影。
【5-4】已知平行四边形ABCD上有一个直角等腰三角形△EFG，FG 为水平线，直角顶点E在FG的后上方，求作平面ABCD的α 倾角， 并完成直角等腰△EFG的两面投影。
【5-7】求作下列直线与平面的交点，并判别其可见性。

《画法几何及工程制图》在线作业一满分答案《画法几何及工程制图》在线作业一试卷总分:100得分:100一、单选题1.判断：直角投影法则：当构成直角的两条直线中，有一直线是投影面的平行线，则此两直线在该投影面上的投影仍相交成直角，其逆定理也同样成立。

A.正确B.错误正确答案:A2.下列不属于多面体的是（）A.棱锥B.棱柱C.球正确答案:C3.点的正面投影和（）的连线垂直OZ轴A.水平投影B.侧面投影正确答案:B4.水平投影反映平面的实形；正面投影、侧面投影均积聚为一条直线段，且分别平行于OX、OYW轴A.正平面B.水平面C.侧平面正确答案:B5.三面投影体系展成一个平面的方法是（）A. V面不动，H面绕OX轴向下旋转90度，W面绕OZ 轴向右旋转90度B. V面不动，H面绕OX轴向上旋转90度，W面绕OZ轴向右旋转90度C. V面不动，H面绕OX轴向下旋转90度，W面绕OZ轴向左旋转90度满分：2.5分正确答案:A6.直线与直线、平面与平面的相对位置关系有几种（）A. 1B. 2C. 3D. 4精确答案:C7.直线段上的一点把线段分为两段，其长度之比，（）这两段在同一投影面上的投影长度之比A.等于B.不等于C.没法判断精确答案:A8.判断：只要有一组同面投影不平行，空间两直线就不平行（）A.正确B.错误满分：2.5分正确答案:A9.迹点的其他投影（）在直线的相应投影与投影轴的相交处A.不在B.必C.纷歧定正确答案:B10.垂直于一平面的直线，其投影（）于该平面上投影面平行线的相应投影A.垂直B.不垂直满分：2.5分正确答案:A11.当空间两点处在对某一投影面的同一射线上时，它们在该投影面上的投影便重合在一起，这时（）点可见A.距投影面较近的点B.距投影面较远的点精确答案:B12.为作图方便起见．通常选用（）作为旋转轴A.投影面平行线B.投影面垂直线C.投影面相交线满分：2.5分精确答案:B13.点的正面投影和（）的连线垂直OX轴A.水平投影B.侧面投影满分：2.5分正确答案:A14.判断：标注尺寸时，虚线上尽量不注尺寸A.正确B.毛病满分：2.5分精确答案:A15.工程制图的主要任务是()A.培养绘制和阅读土木工程图样的基本能力B.研究在平面上利用图形来解决空间几何问题的方法，即图解法C.研究在二维平面上表达三维空间形体的方法，即图示法满分：2.5分正确答案:A16.直线与投影面的相对位置可分为（）类A. 1B. 2C. 3D. 4满分：2.5分正确答案:C17.平面与投影面的相对位置有几种（）A. 1B. 2C. 3D. 4满分：2.5分精确答案:C18.判断：三面投影体系是由三个两两互相垂直的投影面所组成的体系A.正确B.错误满分：2.5分精确答案:A19.由多少平面所围成的立体称为（）A.多面体B.曲面体满分：2.5分精确答案:A20.对于多面体来说，总是可以利用投影面（）作为辅助平面A.垂直面B.平行面满分：2.5分正确答案:A21.A.B.C.D.满分：2.5分精确答案:D22.正面投影平行OZ轴，水平投影平行OYH轴，侧面投影反映实长和实形，则此直线为（）A.水平线B.正平线C.侧平线满分：2.5分精确答案:C23.在三面投影体系中，Z坐标值大小反映两点的（）位置A.前后B.摆布C.高低满分：2.5分正确答案:C24.相交元素无积累投影可利用情况下可经由过程（）求解A.辅助平面法B.换面法C.形体分析法满分：2.5分正确答案:A25.判断：在辨认两个点的相对位置时候，起重要作用的是两点同面投影的坐标差，而与投影轴的位置无关（）A.正确B.错误满分：2.5分正确答案:A26.判断：绘图铅笔铅芯的软硬用字母“B”和“H”透露表现。

图 , 画 出 A-A斜 剖 视 图 。
整理PPT课件
6
9.10-3 完成半剖视的主视图, 用全剖画出其左视图。
整理PPT课件
7
9.8-3 画 出 指 定 位 置 断 面 图 (左 面 键 槽 深 4mm,右 面 键 槽 深 3mm)。
整理PPT课件
8
9.10-4 已知物体的主、俯视图,将主视图改画为B-B剖视图, 并画出A-A半剖的左视图。
整理PPT课件
9
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
9.2-1 分析机件结构形状，补画剖视图中缺漏的图线。 (6)
整理PPT课件
1
9.1-3 在指定位置画出A向斜视图和B向局部视图。
整理PPT课件
2
9.3-5 作C-C剖视。
整理PPT课件
3
9.4-8 把主、俯视图画成半剖视。
整理PPT课件
4
9.7-5 在指定位置把主视图画成剖视图。
整理PPT课件

1．图纸的会签栏一般在（B）A．图纸右上角及图框线内B．图纸左上角及图框线外C．图纸右上角及图框线外D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板B．丁字尺C．比例尺D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B)A. 594841B. 210297C. 420594D. 2974209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C)A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B)A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C)A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D)A. 3:2:1B. 2: :1C. 5: :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B)A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D)A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有：( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的：(B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的：( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的：(D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B)A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是：( 做重线)A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是：( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是：( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是：( D比例)A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是：( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A)A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D)A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C)A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面B．底层室内地面C．二楼楼面D．屋面11．组合体的尺寸不包括( D )A．总尺寸B．定位尺寸C．定形尺寸D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

东大15秋学期《画法几何与工程制图》在线作业1满分答案15秋季学期《画法几何与工程制图》在线作业1
单项题判断
单项题(共10题，共50分)1。

对称中心线应使用()绘制A.细实线b .粗实线c .虚线d .虚线
-水平投影和侧投影都累积成直线段，分别平行于OX轴和OZ轴A.正平面b .水平面c .侧面
-A.侧垂直线b .前垂直线c .垂直线
-A.侧垂线b .前垂线C .铅垂线
-选择:C 5的水平投影。

()反映了飞机的真实形状；前投影和侧投影都累积成一条直线段，并分别平行于OX轴和OYW轴A.法线平面b .水平面c .侧面
-A.圆圈
b。

相交两条直线c .椭圆
-A.水平线。

东大15 秋学期《工程制图Ⅰ》在线作业 2
一,单选题
1. 平面截切平面立体表面其断面一定是（）。

A. 平面多边形
B. 曲面
C. 三角形
D. 四边形?
正确答案：A
2. 三投影面体系中的三个投影面是（）。

A. 互相垂直的
B. 互相平行的
C. 互相倾斜的
D. 既不平行也不垂直?
正确答案：A
3. 螺栓连接的组成有：
A. 两个被连接件、螺栓、螺母和垫圈
B. 两个被连接件、螺柱、螺母和垫圈
C. 两个被连接件、螺钉和垫圈
D. 两个被连接件、螺钉、螺母和垫圈?
正确答案：A
4. 零件图上铸造圆角的半径
A. 可在技术要求中统一注写。

B. 不可在技术要求中统一注写。

C. 每个都应单独标注。

D. 根本就不用标注。

?
正确答案：A
5. 两回转体表面相交所产生的交线形状，在特殊情况下是（）或（）。

A. 直线、平面曲线
B. 圆、直线
C. 椭圆、直线
D. 直线、椭圆?
正确答案：A。

m a
n d
Yh
a
9
P19-3:已知AB的β=30°,根据投影图,完成其两面投影。
Z a′
X
Yw
b
a
Yh
a
10
P19-3:已知AB的β=30°,根据投影图,完成其两面投影。
Z
a′
a″
b′ X
b
b″ Yw
60°
a
Yh
a
11
P19-3 典型错误分析-类型一：
a′ Z
一般位置直
β
线不反映对投影
面的倾角大小。
V1 H2
X2
a
b2
25
第六章 题目检索
P52-（1）； P52-（2）； P55-（3）； P56-（1）； P56-（2）； P57-（4）； P60-（2）； P63-（1）； P65-（1）； P68-（2）； P69-（1）； P70-（1）； P71-（1）； P73-（2）； P74-（1）； P74-（2）；
d
c
m
a Yh
a
17
P21-1 典型错误分析-类型一：
Z
c′
a′
该直线水平
m′
投影不过原点。
b′ X
d′
b
d
c
m
a Yh
a
Yw
18
P21-1 典型错误分析-类型二：
Z
c′
a′
该直线的水平投
m′
影不与投影轴平行。
b′ X
d′
b
d
c
m
a Yh
a
Yw
19
P25-2：以BC为斜边作等腰直角三角形ABC，C点 在V面上,图中AB为正平线。

PPT
【11-7】已知由圆锥和圆柱所构成的组合回转体，完成它的正面 投影，并补全其表面上的线段SABCDEFGS的三面投影。
PPT
【11-8】已知由圆柱的左端面和同轴的圆柱面、内环面、球面所 围成的组合回转体，求作它的水平投影，并补全其表面 上的线段ABCDEFGA的三面投影。
PPT
【13-3】作正五棱柱与正垂面P的截交线，补全截断体的三面投影。
PPT
【9-3】已知点D与△ABC平面的距离为12mm，BC为水平线，补全 △ABC的正面投影。
PPT
【9-4】已知点A与直线BC的距离为10mm，求作点A的水平投影。
PPT
【9-5】作两交叉线AB、CD的公垂线，并注明它们之间的最短距离。
PPT
【9-6】已知两交叉直线AB、CD的距离为10mm，补全CD的正面投影。
PPT
【2-3】已知直线AD和点C、B的两面投影，判别C、B是否在 AD上，已知点E在AD上，AE:ED为3：5，作出AD的侧面投影 和点E的三面投影。
PPT
【2-4】作直线AB的真长及其对投影面H、V的倾角α、β，在AB 上作与点A相距25mm的点C的两面投影。
PPT
【2-5】求作直线CD的真长及与投影面V、W的倾角α、β。
【1-1】按照立 体图作诸点的三 面投影。
PPT
A
A
【1-2】已知点A、B、 C、D的两面投影，作出 各点的第三投影，并写 出这些点的空间位置。
B
单击此处输入你的正文， 文字是您思想的提炼， 为了最终演示发布的良 好效果，请尽量言简意 赅的阐述观点。
PPT
【1-3】作出诸点的三面投影：点A(25,15,20)；点B距离投影 面W、V、H分别为20mm、10mm、15mm；点C位于点A之 左10mm、之前15mm、之上10mm；点D在点A之下8mm、 与投影面V、H等距，与投影面W的距离是与H面距离的2.5倍。

THANK YOU
感谢聆听
02
画法几何基础知识
点、直线和平面的投影
80%
点的投影
点在投影面上的位置由其坐标确 定，投影方法包括中心投影和平 行投影。
100%
直线的投影
直线在投影面上的投影通常是一 条直线段，其位置和长度由直线 的两个端点确定。
80%
平面的投影
平面在投影面上的投影是一个平 面图形，其形状和大小由原平面 与投影面的相对位置决定。
立体在投影面上的投影是一个平面图 形，其形状和大小由原立体与投影面 的相对位置决定。
表面交线的投影
截交线和相贯线的投影
截交线和相贯线是立体被平面或曲面截切后 产生的交线，它们在投影面上的投影形状和 位置取决于截切平面或曲面与立体的相对位 置。
立体表面交线在投影面上的投影是一 条曲线或直线段，其形状和位置由交 线与投影面的相对位置决定。
05
学习方法与技巧分享
如何提高空间想象能力
多看立体图形
经常观察和研究各种立体图形，包括简单的几何体和复杂 的组合体，从多个角度观察它们，逐渐培养对三维形状的 感觉。
动手制作模型
通过亲手制作立体模型，可以更加直观地理解三维形状的 结构和特点，提高空间想象能力。
利用计算机辅助设计软件
学习使用计算机辅助设计软件，如AutoCAD、 SolidWorks等，可以方便地创建、修改和观察三维模型， 加深对空间形状的理解。
如何应对考试中的难题
保持冷静
遇到难题时，不要惊慌失措， 要保持冷静和自信，相信自己
能够解决问题。
仔细审题
认真阅读题目，理解题意和要 求，避免因为误解题目而浪费 时间和精力。
尝试多种方法
如果一种方法无法解决问题，可 以尝试其他方法，包括不同的解 题思路、公式或定理的应用等。

1'2'
2'
1'
3'4'
4'
3'
24
13
.
P56 -（2）：求圆柱及表面交线的未知投影。
.
P56 -（2）：求圆柱及表面交线的未知投影。
.
P57 -（4）：求圆柱及表面交线的未知投影。
.
P57 -（4）：求圆柱及表面交线的未知投影。
.
P60 -（2）：求圆柱及表面交线的未知投影。
.
P60 -（2）：求圆柱及表面交线的未知投影。
习题集解答
.
p10
.
p11
.
P12 -（22）：画物体的三视图
.
P12 -（22）：画物体的三视图
.
第四章 题目检索
P19-2 ； P19-3 ； P19-4 ； P21-1 ； P25-2 ； P27-1 ； P39-1 ；
.
P19-2: 作距H面15的水平线MN，使其与AB、CD相交。
.
P63 -（1）：求形体表面交线的未知投影。
.
P63 -（1）：求形体表面交线的未知投影。
.
P65 -（1）：求形体表面交线的未知投影。
.
P65 -（1）：求形体表面交线的未知投影。
.
P68 -（2）：画出相贯体的投影。
.
P68 -（2）：画出相贯体的投影。
.
P69 -（1）：求圆柱与圆柱的相贯线。
.
P52-（1）：完成平面体被截切后的水平及侧面投影。
.
P52-（1）：完成平面体被截切后的水平及侧面投影。
.
P52-（2）：完成平面体被截切后的水平及侧面投影。
