NES5100励磁调节器用户指南第五章调试规程南瑞集团电气控制分公司2006年8月目录5.1 概述 (3)5.2 安全条件 (3)5.2.1 不遵循安全规则将引起下列后果 (3)5.2.2 对调试人员的要求 (4)5.3 紧急事件的说明 (4)5.3.1 火灾 (4)5.3.2 对于触电的首要救援方法 (4)5.4 调试的必要条件 (5)5.5 调试步骤 (5)5.6 适用标准及规范 (6)5.7 试验项目 (6)5. 调试规程5.1 概述本文是NES5100励磁调节器的调试规程。
在调试之前请认真地阅读本文，本试验规程详细介绍了NES5100励磁调节器的调试方法、调试步骤和相关的安全指南。
该试验规程主要面向电站设备维护、维修人员，要求工作人员具备较好的电气工程方面的知识，也应具备很扎实的技术基础知识，而且工作人员必须经过NES5100培训。
培训由南瑞电气控制分公司定期举行。
5.2 安全条件到控制柜里面工作时要特别地小心。
接触系统中带电的部件会引起严重的伤害。
工作人员没有必要的、专门的知识，没有保护措施是不可以进入规体内工作的。
为使励磁系统安全运行，必须始终保证下列环境条件：◆周围空气温度＋0℃∽＋40℃◆空气的相对湿度5％∽85％◆空气质量无细小颗粒◆柜子的防护等级IP21在拆除带电部件的电压和接地之前，切不可移开保护设施。
必须严格遵循国家制定的有关安全规则！5.2.1 不遵循安全规则将引起下列后果◆如果不遵循安全规则，将会引起人身的伤害和设备的损坏◆如果调试工作没有按要求去做，或者是部分的按要求做了，都可能引起损坏，而这种损坏带来的维修成本是很高的。
5.2.2 对调试人员的要求◆调试人员必须熟悉NES5100励磁调节器用户指南◆必须熟悉励磁系统的控制元件、运行和报警显示，还要熟悉励磁装置就地操作和主控室远控操作◆必须熟悉运行、调试、维护和维修的规程◆必须清楚紧急情况下的停机措施和如何切断事故设备的电源◆必须熟悉如何预防工作现场事故的发生、必须经过培训并能在第一时间处理紧急事件和清楚如何灭火5.3 紧急事件的说明5.3.1 火灾所有人员都要知道灭火器放置的地方和紧急出口在那里。

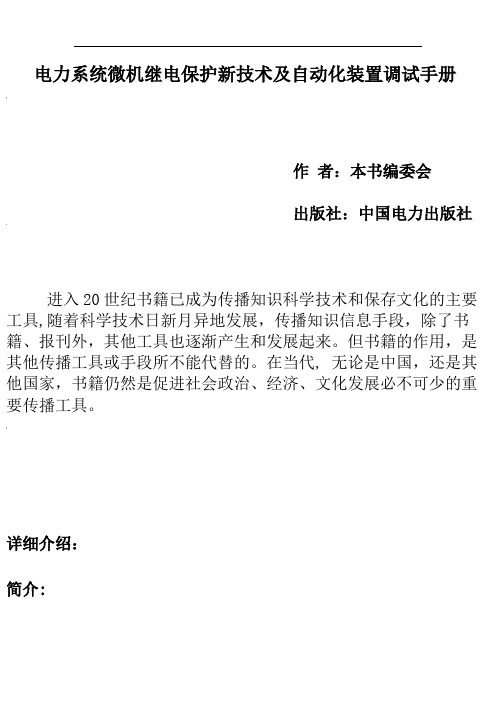

电力系统微机继电保护新技术及自动化装置调试手册作者：本书编委会出版社：中国电力出版社进入20世纪书籍已成为传播知识科学技术和保存文化的主要工具,随着科学技术日新月异地发展，传播知识信息手段，除了书籍、报刊外，其他工具也逐渐产生和发展起来。
但书籍的作用，是其他传播工具或手段所不能代替的。
在当代, 无论是中国，还是其他国家，书籍仍然是促进社会政治、经济、文化发展必不可少的重要传播工具。
详细介绍：简介:电力系统微机继电保护新技术及自动化装置调试手册电力系统微机继电保护新技术及自动化装置调试手册第一编电力系统继电保护原理及新技术第一章绪论第二章微型计算机继电保护的数字信号基础第三章微型计算机继电保护的硬件构成第四章电网的电流、阻抗及方向保护第五章输电线快速纵联保护第六章自动重合闸第七章电力变压器的继电保护第八章发电机的继电保护第九章母线的继电保护第二编微机继电保护设计与运行原理第一章微机保护的硬件原理第二章数字滤波器第三章微机保护的算法第四章提高微机保护可靠性的措施第五章微机保护程序流程第三编微机继电保护应用、安装与系统试运行第一章微机保护和综合自动化系统的发展第二章继电保护的算法分析第三章线路保护第四章变压器微机保护系统第五章BCH综合自动化系统第六章配电自动化系统与光纤通信系统第七章D1SA一2型分散式变电站自动化系统第八章电网调度主站DF8002和DFl331分布式RTU系统第九章自动化发展规划、协议和概算，第四编微机继电保护运行测试第一章微机保护测试装置与测试技术的发展第二章中低压线路保护及其测试第三章高压线路保护及其测试第四章变压器差动保护及其测试第五章母线差动保护及其调试第六章备用电源自动投入装置及其测试第七章自动重合闸装置及其测试第五编微机继电保护系统检验及通用检验方法第一章产品质量检验的基本条件第二章继电器及装置的基本检验方法第三章外观检查第四章微机型保护装置的硬件性能检验第五章微机型保护装置的软件功能检验第六章功率消耗测量第七章绝缘性能检验第八章整组功能试验第九章微机型继电保护试验仪及常用的仪表第六编微机继电保护系统设备保护装置的电气性能检验第一章保护元件的电气性能检验第二章主设备成套保护装置的电气性能检验第一节微机型、数字型变压器成套保护装置第二节微机型、数字型发电机变压器组成套保护装置第三节微机型母线保护装置第四节微机型、数字型电动机保护装置第五节微机型、数字型电容器保护装置第六节微机型、数字型电抗器保护装置第七编微机继电保护系统输电线路保护装置电气性能检验第一章输电线路各保护装置电气性能检验第一节负序、零序电流增量保护装置第二节零序电流方向保护装置第三节距离保护装置第四节相差动高频保护装置第五节方向比较式纵联保护装置第六节继电保护专用载波收发信机第七节综合重合闸第八节三相一次重合闸第九节分相操作箱第二章输电线路成套保护装置电气性能检验第一节超高压输电线路成套保护装置(屏、柜)第二节微机型、数字型高压线路成套保护装置第三节微机型、数字型线路保护装置第四节微机型馈线保护装置第五节微机型高压柜综合保护装置第八编微机继电保护系统自动化装置及其他电气性能检验第一章自动化装置电气性能检验第一节运动终端及配电网自动化系统远方终端第二节自动准同期装置第三节故障录波装置第四节低频减载装置(屏)第五节备用电源自动投入装置第六节综合测控装置第七节小电流接地装置第八节小电流接地选线装置第九节中央信号屏(装置)第二章直流电源屏(柜、台)电气性能检验第一节充电装置第二节蓄电池组电力系统微机继电保护新技术及自动化装置调试手册电力系统微机继电保护新技术及自动化装置调试手册电力系统微机继电保护新技术及自动化装置调试手册简介:电力系统微机继电保护新技术及自动化装置调试手册电力系统微机继电保护新技术及自动化装置调试手册第一编电力系统继电保护原理及新技术第一章绪论第二章微型计算机继电保护的数字信号基础第三章微型计算机继电保护的硬件构成第四章电网的电流、阻抗及方向保护第五章输电线快速纵联保护第六章自动重合闸第七章电力变压器的继电保护第八章发电机的继电保护第九章母线的继电保护第二编微机继电保护设计与运行原理第一章微机保护的硬件原理第二章数字滤波器第三章微机保护的算法第四章提高微机保护可靠性的措施第五章微机保护程序流程第三编微机继电保护应用、安装与系统试运行第一章微机保护和综合自动化系统的发展第二章继电保护的算法分析第三章线路保护第四章变压器微机保护系统第五章BCH综合自动化系统第六章配电自动化系统与光纤通信系统第七章D1SA一2型分散式变电站自动化系统第八章电网调度主站DF8002和DFl331分布式RTU系统第九章自动化发展规划、协议和概算，第四编微机继电保护运行测试第一章微机保护测试装置与测试技术的发展第二章中低压线路保护及其测试第三章高压线路保护及其测试第四章变压器差动保护及其测试第五章母线差动保护及其调试第六章备用电源自动投入装置及其测试第七章自动重合闸装置及其测试第五编微机继电保护系统检验及通用检验方法第一章产品质量检验的基本条件第二章继电器及装置的基本检验方法第三章外观检查第四章微机型保护装置的硬件性能检验第五章微机型保护装置的软件功能检验第六章功率消耗测量第七章绝缘性能检验第八章整组功能试验第九章微机型继电保护试验仪及常用的仪表第六编微机继电保护系统设备保护装置的电气性能检验第一章保护元件的电气性能检验第二章主设备成套保护装置的电气性能检验第一节微机型、数字型变压器成套保护装置第二节微机型、数字型发电机变压器组成套保护装置第三节微机型母线保护装置第四节微机型、数字型电动机保护装置第五节微机型、数字型电容器保护装置第六节微机型、数字型电抗器保护装置第七编微机继电保护系统输电线路保护装置电气性能检验第一章输电线路各保护装置电气性能检验第一节负序、零序电流增量保护装置第二节零序电流方向保护装置第三节距离保护装置第四节相差动高频保护装置第五节方向比较式纵联保护装置第六节继电保护专用载波收发信机第七节综合重合闸第八节三相一次重合闸第九节分相操作箱第二章输电线路成套保护装置电气性能检验第一节超高压输电线路成套保护装置(屏、柜)第二节微机型、数字型高压线路成套保护装置第三节微机型、数字型线路保护装置第四节微机型馈线保护装置第五节微机型高压柜综合保护装置第八编微机继电保护系统自动化装置及其他电气性能检验第一章自动化装置电气性能检验第一节运动终端及配电网自动化系统远方终端第二节自动准同期装置第三节故障录波装置第四节低频减载装置(屏)第五节备用电源自动投入装置第六节综合测控装置第七节小电流接地装置第八节小电流接地选线装置第九节中央信号屏(装置)第二章直流电源屏(柜、台)电气性能检验第一节充电装置第二节蓄电池组。
![PRS-753整机现场调试大纲[1].1.00.060601.](https://img.taocdn.com/s1/m/ff2d697c27284b73f2425000.png)
PRS-753调试大纲V2.10编写：校核：审核：深圳南瑞科技有限公司二〇〇六年四月十日目录目录 (II)PRS-753调试大纲 (1)1.环境与电源 (1)1.1.正常试验环境条件： (1)1.2.直流电源： (1)2.装置内部及外部检查 (1)2.1.装配检查 (1)2.2.屏内接线检查 (2)3.交流量调试 (2)3.1.基准电压检查 (2)3.2.交流回路测量 (2)4.开入、开出、信号回路检查 (4)4.1.测试要求 (4)4.2.开入量调试 (4)4.3.开出接点调试 (5)4.4.信号接点调试 (6)5.保护试验 (7)5.1.定值整定说明 (7)5.2.试验项目 (7)6.通讯调试 (8)6.1.以太网连接 (8)6.2.485连接 (8)7.打印功能调试 (9)8.绝缘耐压试验 (9)9.常见故障及相应措施 (9)10.其他注意事项 (11)11.附录：保护试验 (12)11.1.主保护功能试验 (13)11.2.后备保护功能试验 (19)PRS-753调试大纲V2.10本调试大纲适用于深圳南瑞PRS-753光纤分相纵差成套保护装置的检验和出厂调试。
调试大纲以《PRS-753光纤分相纵差成套保护装置技术说明书》（2.10版）（以下简称《技术说明书》）为参考，关于保护原理、功能配置、技术指标、端子接线、操作及使用等情况可参考《技术说明书》中的相应章节。
本调试大纲适用于装置单机出厂整机调试和功能试验，也适用于组屏调试时的功能检验。
不包括分插件单板调试、干扰试验、高低温交变试验、老化试验及常温烤机。
1. 环境与电源1.1. 正常试验环境条件：a.环境温度：+10 ～+40 ℃b.相对湿度：45 % ～75 %c.大气压力：86 ～106 KPa1.2. 直流电源：a.额定电压：220 V或110Vb.允许偏差：-20 % ～+10 %c.纹波系数：不大于5 %110V电源配WB660-2。
![上海南瑞直流系统技术手册V2[1]](https://img.taocdn.com/s1/m/2fdf8328bd64783e09122b7b.png)
SJ-22D系列转速测控装置技术及使用手册(V2.0国网电力科学研究院自动控制研究所南京南瑞集团公司自动控制分公司2008年12月危险和警告本装置只能由专业人员或具有相关技术背景的人员进行安装及操作。
对于因不遵守本手册的说明而引起的故障及造成的损失,厂家将不承担任何责任。
注意事项◆装置接地铜柱必须可靠接地。
◆在将设备通电前,应将所有的机械部件和盖板恢复原位。
◆注意装置拨码开关的位置,装置投运前务必查看参数设置是否正确。
◆如果发现冒烟、声音异常或有异味等不正常现象,要立即关断电源。
◆如有问题用户不可随意拆卸装置,只能由厂家技术人员或由厂家培训合格的维护人员进行安装和维护。
版权所有:南京南瑞自动控制分公司注:本公司保留对此说明书修改的权利。
产品与说明书不符之处,请以实际产品为准。
欢迎您与公司联系,我们将竭诚为您提供全面周到的服务。
技术支持电话:025-******** (技术传真:025-********025-******** (市场目录1 概述 (12 主要功能和技术特点 (22.1主要功能 (22.2主要技术参数与指标 (33 结构与接线 (53.1结构与安装 (53.2接线说明 (54 SJ-22D有关设置及按键说明 (104.1SJ-22D面板布置 (104.2转速输出刻度设置 (124.3SJ-22D装置DIP开关设置 (134.4SJ-22D潜(蠕动检测功能设置 (134.5关于告警及其清除 (134.6关于设置 (145 订货须知 (156 装箱附件 (15附录1 SJ-22D装置机械测速传感器安装方式 (16 附1.1轴端方式安装说明 (17附1.2轴侧方式安装说明 (18附录2 SJ-22D转速测控装置调试软件使用说明 (20 附2.1调试软件安装及运行 (20附2.2调试软件使用说明 (21附录3 SJ-22D装置通讯规约与应用层约定 (22附3.1通讯接口 (22附3.2通讯协议与格式 (23附3.3应用层约定 (23附录4 SJ-22D装置MB2212转换器使用说明 (27 附4.1概述 (27附4.2接线与安装 (28附4.3软件设置 (29附4.4主要电气技术参数 (29SJ-22D系列转速测控装置技术及使用手册1 概述SJ-22D系列转速测控装置(简称SJ-22D,以高档ARM芯片为核心,通过配以先进可靠的机械转速传感器和电气转速传感器,同时测量机械转速脉冲信号和发电机机端电压频率,实现对发电机组转速的测量和控制,SJ-22D系列包括以下几种型号的产品,SJ-22DF电气转速测控装置(简称SJ-22DF,SJ-22DP机械转速测控装置(简称SJ-22DP、融合了电气转速、机械转速功能的SJ-22DC以及其升级产品SJ-22DD转速测控装置。
智能型综合信号电源系统使用手册基本性能：1.该系统采用先进的两路交流电源输入的"H"型供电控制电路,正常情况下,两路电源同时供电,每路电源各承担50%的负荷.当任一路电源断电时,可自动转为另一路承担全额负载。
2稳压方式采用交流净化稳压电源AFD电源模块集中稳压，该模块采用正旋能量分配器的原理，把相位叠加，LC净化电源相结合，可有效抑制各种噪音和尖峰干扰，并设有输出过、欠压保护功能。
3系统各种交直流电源的实现方式分两种，一种是稳压后，直接经AC/AC、AC/DC，隔离、整流变换输出，此种方式与传统主、备输入转换相似。
两路输入电源故障转换，涉及到的输出电源切换时间小于0.15S。
4另一种是稳压后，再经两个AFC模块控制单元整流、将AC380V电源变换成DC330V的直流总线电源，供给不同的高频开关电源模块，由高频开关电源模块DC/AC、DC/DC变换成各类通信、信号设备所需的电源，分别隔离输出。
独特的“H”型输入转换、直流总线和高频变换技术，保证了以此种方式实现的电源，在两路输入电源故障转换时输出部间断。
5交流、直流高频开关电源模块采用（SPWM）正弦脉宽调制技术，交流逆变输出并联合锁相跟踪技术。
开关电源用标准化模块设计，热插拔更换技术。
各种电源模块按“1+1”或“N+M”冗余热设备工作方式，动态组合，随意配置，分路输出，为铁路、地铁、城市轻轨等提供所需的各种通信、信号电源。
6系统采用智能化监测单元，该监测单元把先进的计算机技术与通信技术相结合，对交、直流电源及电流的数据实时取样、检测，其工作状态参数能及时地显示在LCD液晶显示屏上。
当该系统发生故障时，可实时纪录告警内容、时间（可存储99条信息），具有声、光报警信号。
7系统得监视单元通过RS232或RS485通信接口，可实现与上位机通信或纳入微机监测进行网，实现远程监测和集中管理。
8系统在整体设计中考虑到了电磁兼容、雷电防护、通风散热，保证了系统在恶劣的环境下高稳定、高可靠工作。
PDZ系列装置调试指南（简要）1装置程序的写入1.1 DSP程序的写入PDZ系列智能配电终端装置的CPU为ADI Blackfin BF533芯片，需要通过希尔特烧写软件将PDZ_DSP.ldr文件烧写至SST37VF040芯片中。
烧写过程如下：（1）将SST37VF040放入烧写器中，打开希尔特烧写软件，出现如图1所示界面，点击“选项”下的“编辑自动烧录方式”，出现如图2所示界面，选择“Erase”点击“增加”，选择“Program”点击“增加”，选择“Verify”点击“增加”，出现如图3所示界面，点击确定。
图1 希尔特软件界面图2 编辑自动烧录方式图3 自动烧录方式（2）点击“选择器件”，出现如图4所示界面，选择厂商名“SST”，选择器件名“SST37VF040@PLCC32”，器件类型选择“全部”，点击“确定”。
图4 器件选择（3）点击“装入文件”，出现如图5所示界面，选择PDZ_DSP.ldr文件打开，出现如图6所示“文件类型”界面，直接点击“确定”即可。
图5 文件装入图6 文件类型（4）最后点击“Auto”，等待文件烧写完毕，大约15秒钟。
（5）将烧写器断电，取下SST37VF040放入PDZ_CPU板中的U2位置；（6）重新将终端上电，检查PDZ_CPU板上的“LED4”是否每一秒中闪烁一次。
1.2 BF518程序的写入（张志华检查）在部分需要进行网络通讯的装置中（按股份公司设计部图纸配置），写入网络程序。
（一）调试程序u-boot引导程序（u-boot.ldr）、vmImage程序（内核镜像）、rootfs.jffs2程序（文件系统）及应用程序的下载；（二）调试方法和步骤（1）下装u-boot引导程序（u-boot.ldr）。
①建立下载环境：下载使用的环境为VDSP ++集成开发环境，首先打开VDSP ++环境，使用仿真器与CPU板的JTAG口（JP3）连接，然后作如下配置：a、对VDSP ++的配置：第一步，选择View –-> New Session菜单，如下图所示：第二步，在弹出的对话框选择CPU为BF518，如下图所示，然后点击Next进入下一步：第三步，选择开发板类型为Legacy target，如下图所示，然后Next 进入下一步：第四步，进入如下界面后，直接Finish结束，此时就完成了与CPU板的连接。
RCS-902系列线路保护试验指导书1 交流回路校验1．进入“保护状态”菜单中“DSP采样值”子菜单，在保护屏端子上〔标准屏上一般电流端子分别为1D1、1D3、1D5、1D7。
电压端子分别为4D151、4D154、4D157、1D12、线路电压为1D14〕分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5％。
2．进入“保护状态”菜单中“CPU采样值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5％。
3．进入“保护状态”菜单中“相角显示”子菜单，在保护屏端子上分别加入对称的额定电压、电流量，并且把电压超前电流的相角固定为某一角度,如︒30，线路电压并接在A相既4D157上，在液晶显示屏上显示的角度如下表：2 输入接点检查1．进入“保护状态”菜单中“开入状态”子菜单，在保护屏上分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。
如下表所示：检查二次回路接线的正确性。
另外，保护的合闸出口压板要退出。
3 整组试验试验前整定压板定值中的内部压板控制字“投闭锁重合压板”置0，其它内部保护压板投退控制字均置1，以保证内部压板有效，试验中仅靠外部硬压板投退保护，“电压接线路TV ”置0。
3．1闭锁式纵联距离保护1．假设配有收发信机，将收发讯机整定在“负载”位置。
假设未配有收发信机，可将本装置的发信输出接至收信输入构成自发自收；2．投主保护压板，投距离保护压板，重合把手切在“单重方式”〔实际系统中一般都为单重方式〕；3．整定保护定值控制字中“投纵联距离保护”置1、“允许式通道” 置0、“投重合闸” 置1；4．开关要在合位，用测试仪给本装置加入正序的额定电压〔加入方法同交流回路效验〕，电流可不加，等保护充电，直至“充电”灯亮；5．加故障电流I=5A ，故障电压F Z I U **95.0 〔F Z 为纵联距离阻抗定值〕分别模拟单相接地、两相和三相正方向瞬时故障；6．模拟A 、B 、C 正方向单相接地瞬时故障，故障相电流滞后故障相电压的角度为本装置定值中的零序灵敏角，故障状态时间设置为50MS ，故障状态50MS 后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护单跳并重合，装置面板上相应跳闸灯亮，重合闸灯亮，液晶上显示“纵联距离保护”，动作时间为15～30ms ；7．分别模拟AB 、BC 、CA 相间正方向瞬时故障，故障相间电流滞后故障相间电压的角度为本装置定值中的正序灵敏角，故障状态时间设置为50MS ，故障状态50MS 后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护三跳不合，装置面板上三相跳闸灯都亮，重合闸灯不亮，液晶上显示“纵联距离保护”，动作时间为15～30ms ；8．模拟三相正方向瞬时故障，故障相电流滞后故障相电压的角度为本装置定值中的正序灵敏角，故障状态50MS 后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护三跳不合，装置面板上三相跳闸灯都亮，重合闸灯不亮，液晶上显示“纵联距离保护”，动作时间为15～30ms ；9．模拟上述反方向故障，故障相或相间电流滞后故障相或相间电压的角度在正方向灵敏角的基础上加180度，纵联距离保护不动作；10． 通道联调。
PDZ系列装置调试指南（简要）1装置程序的写入1.1 DSP程序的写入PDZ系列智能配电终端装置的CPU为ADI Blackfin BF533芯片，需要通过希尔特烧写软件将PDZ_DSP.ldr文件烧写至SST37VF040芯片中。
烧写过程如下：（1）将SST37VF040放入烧写器中，打开希尔特烧写软件，出现如图1所示界面，点击“选项”下的“编辑自动烧录方式”，出现如图2所示界面，选择“Erase”点击“增加”，选择“Program”点击“增加”，选择“Verify”点击“增加”，出现如图3所示界面，点击确定。
图1 希尔特软件界面图2 编辑自动烧录方式图3 自动烧录方式（2）点击“选择器件”，出现如图4所示界面，选择厂商名“SST”，选择器件名“SST37VF040@PLCC32”，器件类型选择“全部”，点击“确定”。
图4 器件选择（3）点击“装入文件”，出现如图5所示界面，选择PDZ_DSP.ldr文件打开，出现如图6所示“文件类型”界面，直接点击“确定”即可。
图5 文件装入图6 文件类型（4）最后点击“Auto”，等待文件烧写完毕，大约15秒钟。
（5）将烧写器断电，取下SST37VF040放入PDZ_CPU板中的U2位置；（6）重新将终端上电，检查PDZ_CPU板上的“LED4”是否每一秒中闪烁一次。
1.2 BF518程序的写入（张志华检查）在部分需要进行网络通讯的装置中（按股份公司设计部图纸配置），写入网络程序。
（一）调试程序u-boot引导程序（u-boot.ldr）、vmImage程序（内核镜像）、rootfs.jffs2程序（文件系统）及应用程序的下载；（二）调试方法和步骤（1）下装u-boot引导程序（u-boot.ldr）。
①建立下载环境：下载使用的环境为VDSP ++集成开发环境，首先打开VDSP ++环境，使用仿真器与CPU板的JTAG口（JP3）连接，然后作如下配置：a、对VDSP ++的配置：第一步，选择View –-> New Session菜单，如下图所示：第二步，在弹出的对话框选择CPU为BF518，如下图所示，然后点击Next进入下一步：第三步，选择开发板类型为Legacy target，如下图所示，然后Next 进入下一步：第四步，进入如下界面后，直接Finish结束，此时就完成了与CPU板的连接。
b、下载u-boot当仿真器与CPU板连接成功后，即可进行u-boot的下载操作。
第一步，选择Tools -- >Flash Programmer菜单，如下图所示：第二步，在弹出的对话框中选择driver选项卡，在Driver 栏输入驱动程序BF518FEzFlashDriver_M25P16.dxe文件所在的目录，默认为：C:\Program Files\Analog Devices\VisualDSP 5.0\Blackfin\Examples\ADSP-BF518FEZ-Board\FlashProgrammer\Serial\Debug\BF518FEzFlashDriver_M25P16.dxe，然后点击Load Driver 按钮加载驱动程序，如下图所示：第三步，在上述对话框中选择Programming选项卡，如图一所示，在Data栏输入u-boot.ldr文件所在目录，然后点击Program按钮，即可显示如图二所示正在下载的进度条，图一图二下载完成后，点击OK，关闭VDSP ++ 即可进行下面的内核镜像和文件系统的烧写操作。
（三）下装内核镜像、文件系统、应用程序。
（1）内核镜像和文件系统①相关工具的设置和环境搭建a、超级终端设置内核镜像和文件系统的下装是通过超级终端作为控制台来完成，首先准备好串口线将装置UART0通过超级终端和计算机相连，波特率为57600，数据位为8，无校验，即如下图设置超级终端：点击确定返回即可完成超级终端的连接。
b 、Tftp工具的设置将内核镜像和文件系统传入装置内部所使用的工具为Tftp，Tftp工具使用时系统默认的终端IP地址为192.168.0.15，服务器地址为192.168.0.2，即首先在电脑添加192.168.0.2网段，用网线将网口1或者网口2连接到电脑，然后将tftp工具和内核进行及文件系统放在同一个文件夹下，打开Tftp工具即可完成内核镜像和文件系统下载前的准备工作，tftp 如下图所示：②下载内核镜像和文件系统内核镜像为vmImage，文件系统为rootfs.jffs2，当完成上述的环境设置后，即可开始内核和文件系统的下载操作，如下操作：a 、将装置上电上电后，u-boot引导程序开始启动，此时在超级终端控制台打印出操作系统启动倒计时并提示输入字母“A”来停止启动：按下大写字母A，则u-boot停止自动启动，进入下图所示的等待输入指令状态：b 、内核镜像下载当进入上述状态后即可输入指令开始下载程序。
第一步：首先擦除flash，先输入sf probe 2，然后回车；再输入sf erase 0x800000x1C0000 ，然后回车；如下图所示：此时开始擦除flash，擦除后即可进行下一步操作；第二步：使用tftp工具传入vmImage文件：输入指令：tftp 1000000 vmImage ，然后回车，即可传入文件，此时tftp和超级终端显示分别如图一和图二所示：图一图二第三步：写入内核镜像：文件传入成功后，即可写入文件，输入指令：sf write 0x1000000 0x80000 129093，并回车，其中129093为超级终端显示的文件长度，即上图中Bytes transferred = 1216659 (129093 hex)的值；此时等待写入完成即可；c 、写入文件系统当上一步骤中内核镜像写入成功后，即可开始文件系统的写入。
第一步：擦除flash，输入指令：sf erase 0x240000 0xDC0000，然后回车，等待擦除完成即可，此处显示和上一步骤相同；第二步：当擦除完成后，即使用tftp根据传入rootfs.jffs2文件，与写入内核镜像相同，输入：tftp 1000000 rootfs.jffs2，然后回车；第三步：当文件传入成功后，即可将其写入，输入指令：sf write 0x10000000x240000 300000，此处300000 也是文件长度，如下图所示：回车，等待写入结束即可；至此就完成了整个操作系统的写入，此时断电重启装置即可正常启动；③应用程序的下载应用程序的下载通过Ftp根据完成，当上述操作系统烧写成功后，启动装置，此时默认的IP地址为，网口1：192.168.10.15，网口2：192.168.11.15，在电脑上添加对应的网段后使用网线和计算机相连，然后打开Ftp工具；第一步：使用连接装置选择站点-- >站点管理器，如下图所示：打开站点管理器，添加一个站点，IP为对应的网口IP地址，用户名和密码均为root，点击连接，如下图所示：第二步：程序下装应用程序名字为PDZ800，当电脑与装置连接后，即可开始程序的下载及更新，Ftp工具左边为本地目录，右边为装置对应目录，应用程序所在装置的目录为/root/，此时右边目录选择为：/root/，左边为电脑所对应的目录即可；在左边找到应用程序，右键选择上传即可完成应用程序的下载。
2装置的调试装置调试中，板件的确切配置参见设计部按工程的配置。
2.1 电源板上电前，测电源板上电容C6、C7、C8是否短路，并查看电阻R1、R2、R3阻值是否为10K±0.2K、10K±0.2K、4.7K±0.2K，若有短路或阻值异常，请对照电路原理图排查故障，待故障排查后上电。
上电后，查看“LD1”、“LD2”和“LD3”灯是否点亮，测量输出+5V，+12V、-12V是否正确。
2.2 CPU板2.2.1 PDZ_CPU板上电前，测PDZ_CPU板上C45、CV4、C16和C29两端是否短路，若有短路，请对照电路原理图排查故障，待故障排查后上电。
上电后，检查PDZ_CPU板上“LED1”、“LED2”和“LED3”灯点亮，若灯未亮，则迅速断电，并对照电路图检查PDZ_CPU板是否有虚焊、漏焊、错焊或短路现象；排除故障，检查无误后方可进行上电。
跳线设置：J20跳线：短接1—2为PDZ860装置；短接2—3为PDZ810、PDZ820或PDZ821装置；J21跳线：短接1—2为PDZ860装置；短接2—3为PDZ810、PDZ820或PDZ821装置；J3、J9跳线：短接1－2为蓝牙选择方式；J12、J13跳线：短接1—2扩展串口0为串口232方式；短接2—3扩展串口0为串口485方式；J14、J15跳线：短接1—2扩展串口1为串口232方式；短接2—3扩展串口1为串口485方式；J16、J17跳线：短接1—2扩展串口2为串口232方式；短接2—3扩展串口2为串口485方式；J18、J19跳线：短接1—2扩展串口3为串口232方式；短接2—3扩展串口3为串口485方式；2.2.2 BF518板上电后，检查BF518板上“LED1”和“LED2”灯亮，若灯未亮，则迅速断电，并对照电路图检查BF518板是否有虚焊、漏焊、错焊或短路现象；排除故障，检查无误后方可进行上电。
跳线设置：短接J4和J7，其他默认不进行跳线。
2.3 YX板1）J1-16跳线：不跳线为220V输入跳2-3，为110V输入跳1-2为24V/48V输入2）该板调试：测试相应遥信的动作正确性。
2.4 YK板1）测试相应遥控的正确动作情况2.5交流采样板PDZ系列智能配电终端配有3U3I2DC、4U4I、8I、3U4I1DC、3U5I等板件，可以根据现场需求选用，基本可以满足现场各种需要；1）根据工程需求配置线路通道组合关系，达到灵活配置的目的，能够满足工程的测量保护分开的要求；2）若工程需要测量较大的电流（>10A）或是保护电流，则需要对电流通道内进行跳线；2.6 LED板1）拨动蓝牙开关至“ON”，查看蓝牙灯是否闪烁；2）检查初始化按键是否好使，“初始化”按键既是装置的初始化按键，同时也是装置的手动复归按键。
当长按初始化按键在4秒钟以上，实现装置的初始化；当短按初始化按键（4秒钟以内），实现装置的手动复归。
3装置原始数据库及信息定义（转发前数据库）3.1 遥测量数据库按装置设定的线路数量并对应接入的线路顺序，每线路18个分量累计，如装置设定的测量线路数为2条，则原始数据库中共有39个遥测量（另加3个直流量）。
每条线路18个量定义如下：0:U1 1:U2 2:U3 3:CI1 4:CI2 5:CI3 6: BI1 7:BI2 8:BI3 9:U0 10:I0 11:θA 12:θB 13:θC 14: freq 15:cos& 16:P 17:Q (在每条线路的遥测量上送完后上送三个直流量，分别为装置内温度、DC0、DC1)3.2 遥信量数据库遥信分实遥信及装置自己产生的虚拟遥信，原始遥信库总量为两者相加。
