技术报告RCS-978变压器保护工作原理国内变压器保护的型号种类繁多，各个生产厂家都有自已独特的产品，种类虽多，但基本原理一样。
其中国电南自和南京南瑞两个厂家的主变保护的功能十分强大、特点十分鲜明。
南京南瑞RCS-978变压器成套保护原理如下：理论知识比率制动式差动保护与发电机、变压器及母线差动保护（纵差保护）相同，变压器纵差保护的构成原理也是基于克希荷夫第一定律，即∑.I=0，物理意义是：变压器正常运行或外部故障时，流入变压器的电流等于流出变压器的电流。
此时，纵差保护不应该动作。
当变压器内部故障时，若忽略负荷电流不计，则只有流进变压器的电流而没有流出变压器的电流，其纵差保护动作。
但是有很多因素造成了在正常或外部短路故障时其∑.I不等于0。
⑴变压器两侧电流的大小及相位不同变压器正常运行时，若不计传输损耗，则流入功率应等于流出功率。
但由于两侧的电压不同，其两侧的电流不会相同。
超高压、大容量变压器的接线方式，均采用YN，d方式。
因此，流入变压器电流与流出变压器电流的相位不可能相同。
当接线组别为YN，d11时，变压器两侧电流的相位差30度。
流入变压器的电流大小和相位与流出电流大小和相位不同，则∑.I就不可能等于0或很小了。
①在大小不等方面，我们可以引入平衡系数的概念。
平衡系数(ph)算法：高压侧：变压器绕组星形接线1/√3变压器绕组角形接线1中压侧：变压器绕组星形接线Mct*Mdy/(Hct*Hdy*√3)变压器绕组角形接线Mct*Mdy/(Hct*Hdy)低压侧：变压器绕组星形接线Lct*Ldy/(Hct*Hdy*√3)变压器绕组角形接线Lct*Ldy/(Hct*Hdy)装置中差流计算值=输入值*平衡系数例：CT变比H：1200/5 M：1200/5 L：2000/5PT变比H：230/100 M：115/100 L：37.5/100变压器星星角接线，CT二次星星星接线计算得Ph高=0.577 Ph中=0.289 Ph低=0.272②在相位不同方面，我们引入相位软件补偿。

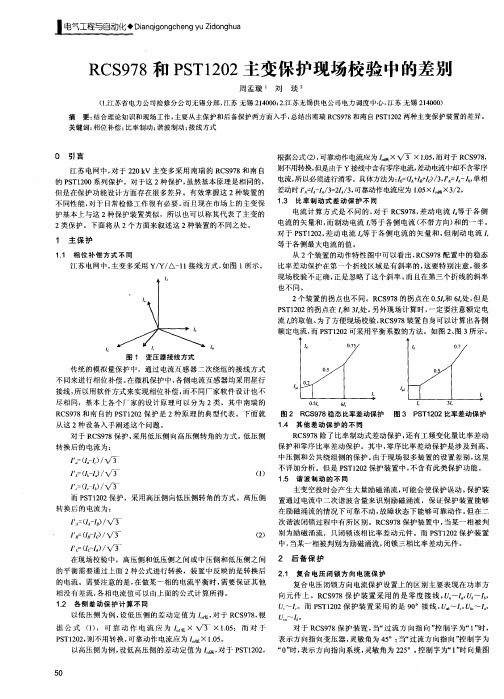

RCS-978主变保护装置调试方法一、装置铭牌对数：装置型号：RCS-978版本号：1.10CPU校验码：F1565E26 管理序号：SUBQ 00090844 二、装置调试技巧：变压器参数计算:m=1.05 I=1.05*0.653=0.686A；(以高压侧为例，m为系数)m=0.95 I=0.95*0.653=0.620A试验方法1、电压可不考虑。
2、可采用状态序列或手动试验采用状态序列或手动试验试验接线单相（AN/BN/CN）三相（ABCN）试验仪器设置（m=1.05）1．状态参数设置：IA：1.029∠0.00ºIB：0.00∠0.00ºIC：0.00∠0.00º2. 触发条件设置：时间控制0.05s1．状态参数设置：IA：0.686∠0.00ºIB：0.686∠-120ºIC：0.686∠120º2. 触发条件设置：时间控制0.05s装置报文差动保护动作装置指示灯跳闸灯亮采用状态序列或手动试验试验接线单相（AN/BN/CN）三相（ABCN）试验仪器设置（m=0.95）1．状态参数设置：IA：0.931∠0.00ºIB：0.00∠0.00ºIC：0.00∠0.00º2. 触发条件设置：时间控制0.05s1．状态参数设置：IA：0.620∠0.00ºIB：0.620∠-120ºIC：0.620∠120º2. 触发条件设置：时间控制0.05s装置报文保护启动装置指示灯/试验项目三比率制动特性校验计算方法计算公式：Id=I1-I2，Ir=（I1+I2）/2Id=Icdqd+0.2 Ir Ir≤0.5IeId=0.5（Ir-0.5Ie）+ Icdqd+0.1 Ie 0.5Ie≤Ir≤6IeId=0.75(Ir-6Ie) +0.5(5.5Ie) +0.1 Ie + Icdqd 6Ie≤Ir（以制动电流为1.5Ie为例）：I1为高压侧电流，I2为低压侧电流Id=I1-I2=0.3Ie+0.5（1.5Ie-0.5Ie）+0.1 Ie =0.9IeIr=（I1+I2）/2=1.5Ie解得I1=1.95Ie，I2=1.05Ie即：I1=1.95*1.96=3.822AI2=1.05*16.5*1.732=30.01A试验方法 1.手动试验界面2.在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。
![[VIP专享]李庄1、2号主变微机保护A、B、C屏现场运行规程](https://img.taocdn.com/s1/m/370e2632d1f34693dbef3e7d.png)

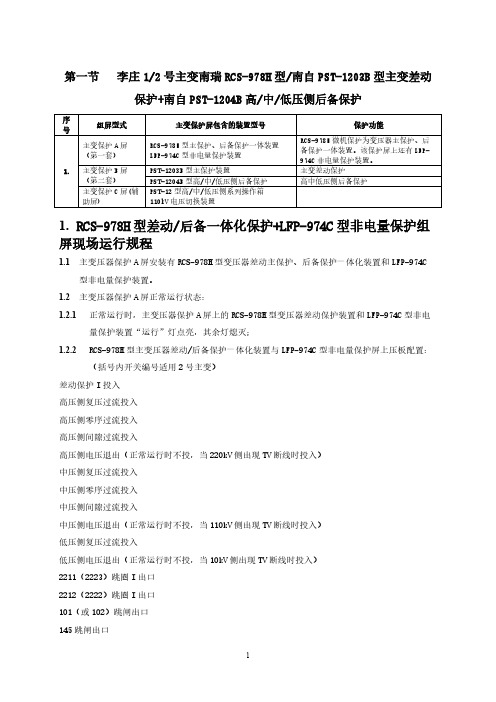

第一节李庄1/2号主变南瑞RCS-978H型/南自PST-1203B型主变差动保护+南自PST-1204B高/中/低压侧后备保护序号组屏型式主变保护屏包含的装置型号保护功能主变保护A屏（第一套）RCS-978H型主保护、后备保护一体装置LFP-974C型非电量保护装置RCS-978H微机保护为变压器主保护、后备保护一体装置。
