热电偶测温度原理热电偶是一种常用于测量温度的传感器。
它基于"热电效应"——即当两种不同材料的接触处存在温度差时，会产生电势差，这个现象被称为"热电效应"。
热电偶的原理就是利用这种热电效应来测量温度。
热电偶由两种不同材料的金属丝或导线组成，这两种金属丝被称为"热电对"。
常见的热电对有K型、T型、J型等。
两种金属丝的一端焊接在一起形成测温点，即所要测量的温度点。
另一端接在一个显示或记录仪器上。
当测温点的温度发生变化时，热电对的接触处会产生温差，从而引起电势差。
这个电势差可以通过测量电压的大小来得到。
根据不同类型的热电对，其电势差-温度曲线也不同。
因此，需要根据热电对的类型选择合适的温度电动势-温度关系表来进行温度计算。
具体来说，假设热电对的导线为金和铂，当温度发生改变时，由于金和铂的热膨胀系数不同，导致它们的长度变化也不同，从而形成一个电势差。
这个电势差可以通过连接到外部电路上的伏特计测量得到。
热电偶的测温原理可用一个简单的电路来解释。
假设存在一个理想热电偶，并将其两端连接到一个测量设备上，这个设备能够测量电势差。
当热电偶的两端分别处于不同的温度下时，热电对之间会产生一个电势差。
这个电势差将会导致一个电流通过测量设备。
根据欧姆定律，电流的大小与电势差成正比。
因此，通过测量电流的大小，我们可以推算出热电偶的电势差大小。
由于热电偶的测温原理是基于温差，因此测量的温度包括两个方面：测量对象的温度和参考温度。
通常情况下，参考温度会被设定为一个固定值，例如0或25。
在这种情况下，我们只需要测量温度物体的温度并利用热电偶的电势差-温度关系表进行温度计算。
为了提高热电偶的测量精确度，还需要考虑一些因素，例如温度漂移、电磁干扰等。
温度漂移是指由于热电对材料或接口的变化，导致热电对电势差发生变化。
而电磁干扰则是指来自外部电磁场的干扰，会影响热电对的电势差测量结果。
简述热电偶及其测温原理一、引言热电偶是一种常用的温度传感器，广泛应用于各种领域。
本文将详细介绍热电偶及其测温原理。
二、热电偶的构成热电偶由两种不同金属导线组成，通常为铜和常见的合金铬-镍或铬-镍-铁。
这两根导线在一端焊接在一起，称为“热端”，另一端分别连接到测量仪器中，称为“冷端”。
三、热电偶的工作原理当两种不同金属导线组成的热电偶的两端温度不同时，就会产生一个电动势（EMF），这个现象被称为“塞贝克效应”。
这个电动势与温差之间的关系是线性的。
四、测量温度通过测量热电偶产生的EMF可以计算出温度。
但是需要注意到，在实际应用中，我们并不能直接测量出热端和冷端之间的温差，而只能测量出它们之间产生的EMF。
因此，需要使用标准表格或者计算公式来将EMF转换成相应的温度值。
五、特点热电偶具有响应速度快、测量范围广、精度高、可靠性好等特点，同时价格较为实惠。
由于其在不同的温度范围内表现出不同的特性，因此可以根据需要选择不同种类的热电偶。
六、应用热电偶被广泛应用于各种领域，如工业自动化控制、航空航天、医疗设备等。
在工业生产中，常用于测量高温或低温环境下的温度，如冶金行业中的炉温测量，汽车行业中的发动机温度测量等。
七、注意事项在使用热电偶时需要注意以下几点：1. 确保连接牢固：由于热电偶是通过两根金属导线连接而成，因此需要确保连接处牢固可靠。
2. 避免弯曲：弯曲会导致导线内部产生微小裂纹或者变形，从而影响测量精度。
3. 防止氧化：铜和合金铬-镍或铬-镍-铁易受氧化影响，因此需要定期清洗和维护。
4. 避免磁场干扰：热电偶对磁场敏感，因此需要避免磁场干扰。
八、结论通过本文的介绍，我们了解到了热电偶的构成、工作原理、测量温度方法、特点和应用等方面的内容。
在实际应用中，我们需要注意以上几点，以确保热电偶的测量精度和可靠性。
热电偶测温原理
热电偶是一种常用的测温元件，其测温原理是基于温度对金属热电动势的影响。
热电偶由两种不同金属材料组成，通常是铁/铜或铬/铝的组合。
当热电偶的两端连接到温度不同的物体时，由于热电效应的存在，两种材料之间会产生一个电动势。
热电偶的工作原理是基于“塞贝克效应”和“皮尔杰效应”。
塞贝
克效应是指在两个不同金属导体的接触点上，当两个接点的温度不同时，会产生一个电动势。
而皮尔杰效应是指材料内部的温度梯度会引发电势差。
热电偶中两种不同金属的导体接合点被称为“热电偶焊点”，而较远处的部分则被称为“引线”。
当热电偶的焊点与被测物体接触时，由于化学反应和热扩散的影响，焊点处会产生一个电动势。
这个电动势会通过引线传递到测量仪表上，测量仪表可以将电动势转换为温度值。
热电偶的测温原理可以通过查找热电偶温度电动势与温度的关系曲线来确定温度值。
这个关系曲线通常以温度-电动势的形
式表示，被称为“热电偶特性曲线”。
通过与已知温度下的电动势进行对比，我们可以得到待测物体的温度。
需要注意的是，热电偶的测温精度受到环境温度的影响，因为环境温度也会作用于热电偶的引线。
因此，在测温时需要将环境温度考虑在内并进行修正。
总之，热电偶的测温原理是基于温度对金属热电动势的影响，
通过测量热电偶产生的电动势来确定温度值。
这种测温方法广泛应用于工业、科研和实验室等领域。
简述热电偶的测温原理
热电偶是一种测量温度的传感器，其工作原理基于热电效应。
热电偶由两种不同金属的导线组成，这两种金属的接触处被称作热电接头。
当热电接头处于不同温度的环境中时，两种金属之间会产生电动势。
根据热电效应的特性，当两种不同金属的接触处温度不同时，热电对产生的电动势呈现一定的变化。
这就是热电偶测温的基本原理。
具体测温原理如下：
1. 热电效应：两种不同金属的接触处，或称热电接头，会产生电动势。
这是因为不同金属的导电性能和电子电荷分布不同，在不同温度下会产生电子的热运动，从而产生电势差。
2. Seebeck效应：不同金属间的电动势与接头处的温差成正比。
通过测量这种电动势的变化，可以确定温度。
3. 热电偶接线：热电偶的两根导线分别与温度待测物和温度参考处连接。
这两个连接点之间的温差引起的电动势可以通过测量来计算出温度。
总结来说，热电偶通过测量两种不同金属在温度变化下产生的热电效应，来测量被测物体的温度。
热电偶高温计工作原理
热电偶高温计利用热电效应来测量温度。
它由两种不同材料的导线组成，这两种材料的导电性能和温度之间存在一定的关系。
当一个导线的一端热为高温热源，另一端连接到测量仪器时，就会在两端产生电压差，这个电压差与温度之间存在线性关系。
这种现象被成为热电效应。
热电偶由两种导电材料相接形成电接触点，这个接触点是热电偶的测量端，它浸入要测量温度的介质中。
热电偶的另一端是引线，将测量端的电信号传输到温度计或显示装置上。
当热电偶的测量端与介质接触时，两个材料的电子会发生自由移动，形成电流，这个电流即是热电偶的测量信号。
由于两种材料的导电性质不同，因此会产生一个电势差。
这个电势差与测量端的温度成正比。
电势差产生的原因是两种材料的自由电子受热运动的影响而发生了能级变化。
其中一种材料的电子受热运动变得更激进，从而使其电子能级增加；而另一种材料的电子受热运动减弱，电子能级反而减小。
这种能级的差异引起的电势差即为热电势差。
热电势差经过引线传输到温度计或显示装置上，经过放大和处理后可以得到准确的温度值。
通过比较热电势差与一个已知温度的热电势差之间的差异，可以确定待测温度。
热电偶高温计的工作原理基于材料的热电效应，利用热电势差
与温度之间的线性关系来测量高温。
由于热电偶的结构简单、适用于高温环境，因此被广泛应用于工业控制和实验室测量中。
热电偶测温基本原理
热电偶是一种常用的温度测量设备，其基本原理是利用热电效应测量温度。
热电效应是指当两种不同金属的接触点温度不一致时，会产生电动势。
热电偶由两种不同金属的导线组成，通常为铜和铁/铳合金。
这两根导线的一端形成焊接点，被称为热电接头。
当热电接头的温度发生变化时，热电效应即发生。
具体而言，热电偶测温的原理是基于“塔莫-赫斯原理”。
该原
理表明，当两个热电偶接头分别位于不同温度的环境中时，热电效应会产生一个电动势。
这个电动势的大小与两个接头之间的温度差成正比。
热电偶所测得的电动势可以通过一个电阻箱或电压计进行测量。
测量结果与热电偶材料的特性有关，并且可以根据国际标准热电系列表进行校准。
热电偶测温具有以下优点：
1. 宽温度测量范围：热电偶可以测量从低温到高温的范围，通常可以达到-200℃到1750℃。
2. 快速响应：由于热电效应的特性，热电偶可以快速响应温度变化。
3. 精确度高：热电偶的测温精确度通常可以达到0.1℃或更高。
然而，热电偶也存在一些局限性：
1. 环境干扰：热电偶对外部电磁场和电磁干扰较为敏感，可能
导致测量误差。
2. 线性度有限：热电偶的输出电动势与温度之间的关系并非完全线性，需要进行修正。
3. 寿命受限：由于高温环境下的氧化和化学腐蚀，热电偶的使用寿命较短，通常为几年到十几年。
总之，热电偶测温基于热电效应原理，通过测量热电接头的电动势来确定温度。
该方法广泛应用于工业、科学研究以及实验室等领域，具有重要的温度测量功能。

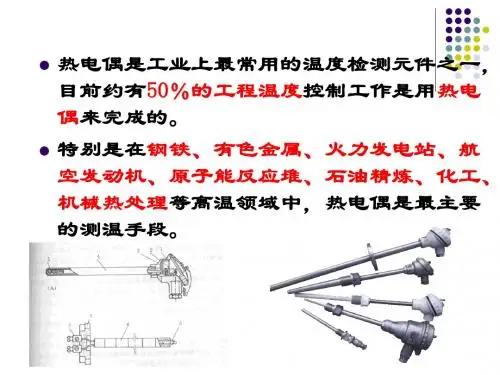

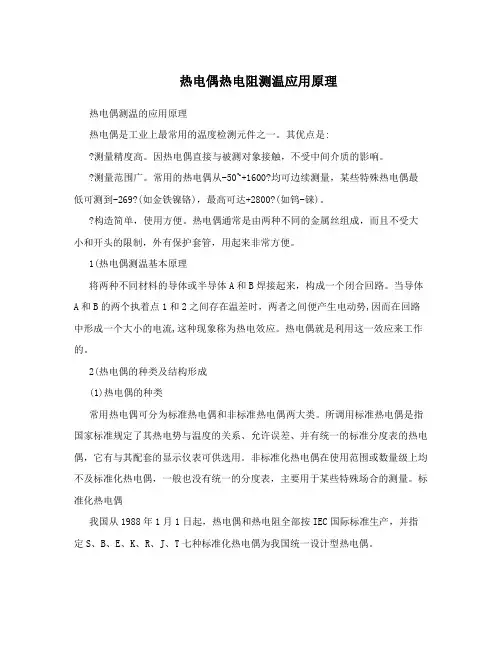

热电偶热电阻测温应用原理热电偶测温的应用原理热电偶是工业上最常用的温度检测元件之一。
其优点是:测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
测量范围广。
常用的热电偶从-50~+1600?均可边续测量，某些特殊热电偶最低可测到-269?(如金铁镍铬)，最高可达+2800?(如钨-铼)。
构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1(热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
2(热电偶的种类及结构形成(1)热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下:组成热电偶的两个热电极的焊接必须牢固;两个热电极彼此之间应很好地绝缘，以防短路;补偿导线与热电偶自由端的连接要方便可靠;保护套管应能保证热电极与有害介质充分隔离。
3(热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重(特别是采用贵金属时)，而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端(自由端)延伸到温度比较稳定的控制室内，连接到仪表端子上。
必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温industrial electronics. (3) auto configuration, theory, maintenance, structure and principle of Automotive electrical equipment, maintenance, car electric control system of structure, principle and repair of professional knowledge. (4) the structure and working principle of auto test and diagnostic equipment, control of automobile comprehensive performance evaluation parameters and influencing factors. (5) the master the theory of rational use of the car and running material, business management, basic theoretical knowledge of marketing and after-sales service protection of cables can be up to, while also providing a fire-proof, sealed, rugged space can safely extend cable to the destination. Channel selection algorithm and subsystem level design algorithm. As with vertical bridge, horizontal bridges must also retaina certain amount of space allowances to ensure that future expansion of the system without the need to install a new line. Sixth section 2.6.1 PDS cabling system design, and building design of the comprehensive wiring system according to the requirements, new Dunan valve plant main building, workshop structure, data, voice in the future; in the uniform distribution. Main connection (MDF) located on the production floor of the second floor Center room (network equipment), by telephone calls outside the telephone Office is responsible for introducing the main wiring in the building, switching locations are also located 度变化对测温的影响，不起补偿作用。

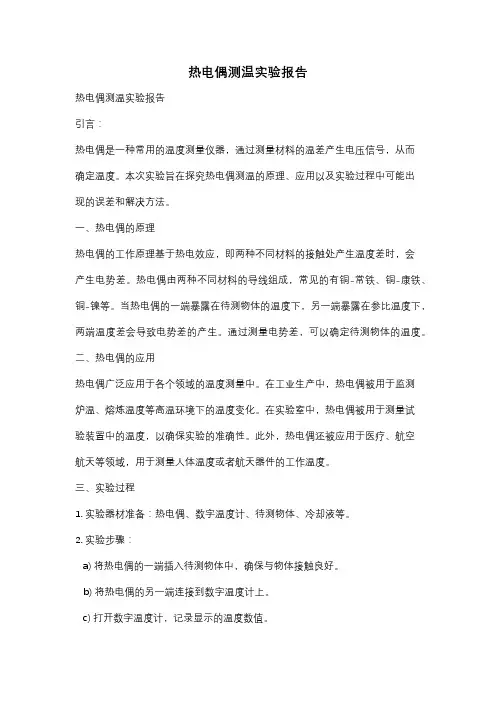

热电偶测温实验报告热电偶测温实验报告引言：热电偶是一种常用的温度测量仪器，通过测量材料的温差产生电压信号，从而确定温度。
本次实验旨在探究热电偶测温的原理、应用以及实验过程中可能出现的误差和解决方法。
一、热电偶的原理热电偶的工作原理基于热电效应，即两种不同材料的接触处产生温度差时，会产生电势差。
热电偶由两种不同材料的导线组成，常见的有铜-常铁、铜-康铁、铜-镍等。
当热电偶的一端暴露在待测物体的温度下，另一端暴露在参比温度下，两端温度差会导致电势差的产生。
通过测量电势差，可以确定待测物体的温度。
二、热电偶的应用热电偶广泛应用于各个领域的温度测量中。
在工业生产中，热电偶被用于监测炉温、熔炼温度等高温环境下的温度变化。
在实验室中，热电偶被用于测量试验装置中的温度，以确保实验的准确性。
此外，热电偶还被应用于医疗、航空航天等领域，用于测量人体温度或者航天器件的工作温度。
三、实验过程1. 实验器材准备：热电偶、数字温度计、待测物体、冷却液等。
2. 实验步骤：a) 将热电偶的一端插入待测物体中，确保与物体接触良好。
b) 将热电偶的另一端连接到数字温度计上。
c) 打开数字温度计，记录显示的温度数值。
d) 若需要测量不同位置的温度，可移动热电偶的位置并记录相应的温度数值。
e) 在实验过程中，可以通过将热电偶的另一端浸入冷却液中，以校准温度计的准确性。
四、误差和解决方法在热电偶测温实验中，可能会出现以下误差：1. 环境温度变化引起的误差：热电偶的测温结果受到环境温度的影响，当环境温度发生变化时，可能会导致测量结果的偏差。
解决方法是在实验过程中保持环境温度的稳定，或者使用温度稳定的参比物体进行校准。
2. 热电偶接触不良引起的误差：热电偶的两端需要与待测物体和参比物体充分接触，否则会导致测量结果的不准确。
解决方法是确保热电偶与物体接触良好，可以使用导热胶固定热电偶，增加接触面积。
3. 线路电阻引起的误差：热电偶的测量信号需要通过导线传输，线路电阻会引起电压降，从而导致测量结果的偏差。
