2005122_室内覆盖介绍

△4、何谓“双工”方式？何谓“多址”方式？“双工”（Duplexer ）是相对于“单工”而言的收发信机工作方式。

在无线对讲（集群）电话问世之初，由于技术及成本因素，发信机采用了“按下讲话”的方式，即有一个通话按钮，按下时表示发信，放开时表示接收，也就是说，此种通话方式不能像固定电话那样同时收发，故称之为“单工”。

而技术的进步和制造成本的下降，使双工滤波器能够在各类工作频段都能随意使用，从而使无线对讲电话也能像固定电话那样同时接收和发送，不需要在讲话时按下按钮, 这种通话方式就是“双工”方式。

当收信和发信采用一对频率资源时，称为“频分双工”；而当收信和发信采用相同频率仅以时间分隔时称为“时分双工”。

“多址”（Multi Access ）是指在多信道共用系统中，终端用户选择通信对象的传输方式，在陆地蜂窝移动通信系统中，用户可以通过选择“频道”、“时隙”或“PN 码”等多种方式进行选址，它们分别对应地被称为“频分（Frequency Division ）多址”、“时分（Time Division ）多址”和“码分（Code Division ）多址”。

简称FDMA, TDMA 和CDMA.△5、发信功率及其单位换算通常发信机功率单位为“瓦特”（W ），它也可以表示为dBw ，即以1W 为基准的功率分贝值，即 Pt （dBW ）=10lg 1WW ）（Pt 为了便于计算，发信功率单位也可用“毫瓦”（mW ）表示，同样，它也可以表示为dBmW （简写为dBm ），即以1mW 为基准的功率分贝值，而1W = 1000 mW1 dBW = 30dBm或Pt （dBm ）=10lg1mWW ）（m Pt △6、接收机的热噪声功率电平（底噪）任何一个无线通信接收机能否正常工作，不仅取决于所能获得的输入信号的大小，而且也与其内部噪声以及外部噪声和干扰的大小有关。

接收机内部噪声也称为热噪声，它是由电子运动所产生的，其定义是指当温度为290°K （17°C ）时，由接收机通带（通常由接收机中频带宽所决定）所截获的热噪声功率电平。

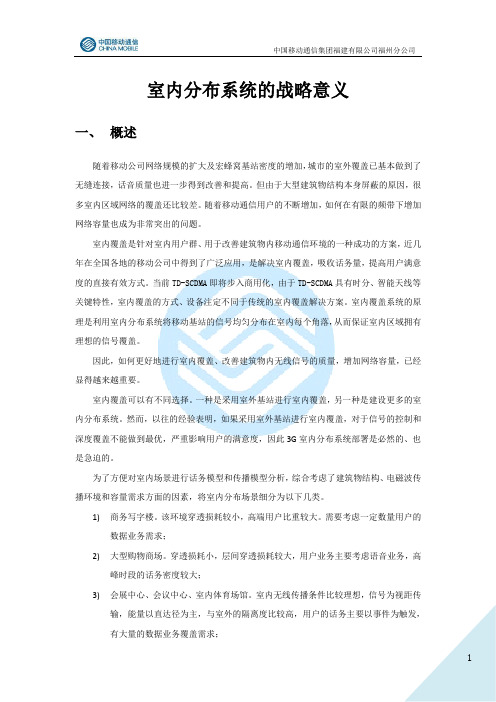

室内分布系统的战略意义一、概述随着移动公司网络规模的扩大及宏蜂窝基站密度的增加，城市的室外覆盖已基本做到了无缝连接，话音质量也进一步得到改善和提高。

但由于大型建筑物结构本身屏蔽的原因，很多室内区域网络的覆盖还比较差。

随着移动通信用户的不断增加，如何在有限的频带下增加网络容量也成为非常突出的问题。

室内覆盖是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，近几年在全国各地的移动公司中得到了广泛应用，是解决室内覆盖，吸收话务量，提高用户满意度的直接有效方式。

当前TD-SCDMA即将步入商用化，由于TD-SCDMA具有时分、智能天线等关键特性，室内覆盖的方式、设备注定不同于传统的室内覆盖解决方案。

室内覆盖系统的原理是利用室内分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

因此，如何更好地进行室内覆盖、改善建筑物内无线信号的质量，增加网络容量，已经显得越来越重要。

室内覆盖可以有不同选择。

一种是采用室外基站进行室内覆盖，另一种是建设更多的室内分布系统。

然而，以往的经验表明，如果采用室外基站进行室内覆盖，对于信号的控制和深度覆盖不能做到最优，严重影响用户的满意度，因此3G室内分布系统部署是必然的、也是急迫的。

为了方便对室内场景进行话务模型和传播模型分析，综合考虑了建筑物结构、电磁波传播环境和容量需求方面的因素，将室内分布场景细分为以下几类。

1)商务写字楼。

该环境穿透损耗较小，高端用户比重较大。

需要考虑一定数量用户的数据业务需求；2)大型购物商场。

穿透损耗小，层间穿透损耗较大，用户业务主要考虑语音业务，高峰时段的话务密度较大；3)会展中心、会议中心、室内体育场馆。

室内无线传播条件比较理想，信号为视距传输，能量以直达径为主，与室外的隔离度比较高，用户的话务主要以事件为触发，有大量的数据业务覆盖需求；4)民航机场、火车站。

传播环境比较简单，信号视距传输，能量以直达径为主。

室内覆盖系统一、简介室内覆盖的简介室内覆盖是针对室内用户，改善建筑物内移动通信环境的一种很好的方案，在全国各地得到了广泛应用。

室内覆盖系统为移动通信的室内覆盖问题提供了有效的解决方案。

其原理是利用室内分布系统将移动通信基站的信号按需要分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

室内覆盖系统的建设，可以全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域。

进行室内覆盖系统建设的理由1、室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等，由于建筑物的屏蔽作用，室内的信号质量大幅下降，需要用室内分布系统解决相应的盲区覆盖。

2、话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等，需要以增加微蜂窝基站的方式建立室内分布系统，直接吸收话务量。

3、发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号，易于引起乒乓切换。

引入室内分布系统后，来自室内分布系统的较强信号将使室内区域的信号趋于稳定，减少掉话率。

二、直放站（Repeater）在室外基站容量富余的情况下，通过直放站（Repeater）将室外信号引入室内的覆盖盲区。

三、室内覆盖系统的工程建设遵守协议和标准1、当地运营商与西安海天天线科技股份有限公司签订的关于直放站及室内覆盖系统建设项目的框架协议；2、当地运营商与西安海天天线科技股份有限公司签订的有关合同；3、 1994年8月中国联合通信有限公司发布的《数字蜂窝GSM移动通信网络技术体制》（暂行）；4、原邮电部1998年5月《900MHz TDMA数字移动通信工程设计暂行规定》（部内标准）；5、信息产业部（1999）106号文“关于中国联合通信有限公司移动通信使用1800MHz频段的批复”；6、 2001年3月中国联合通信有限公司颁布的“800MHzCDMA数字蜂窝移动通信网总技术体制”（暂行规定）；7、中国联合通信有限公司编制的《800MHzCDMA直放站技术要求和测试方法》；8、 YD/T883-1999《900/1800MHzTDMA数字蜂窝移动通信系统基站子系统设备技术要求及无线指标测试方法》；9、中华人民共和国国家标准《电磁辐射防护规定》（国标GB8702-88）；10、国家通信行业标准YD5039-97《通信工程建设环境保护技术规定》；11、现场勘测资料及测试数据；12、设备和器件的参数手册；13、原邮电部颁布的《900MHz TDMA 数字公用陆地蜂窝移动通信网路设计体制》（TZ019-95）；14、原邮电部颁布的《900MHz TDMA 数字移动通信工程设计暂行规定》（部内标准）；15、 CCITT和GSM900ETSI标准；16、信息产业部《关于加强直放站管理的通知》（信无〖1999〗62号）；17、电磁环境卫生计算按世界卫生组织(WTO)与中华人民共和国GB9175-88<环境电磁卫生标准>,微波辐射一级卫生标准为10uw/cm2设计考虑因素1、信号源室内分布系统的信号源主要有微蜂窝和直放站。

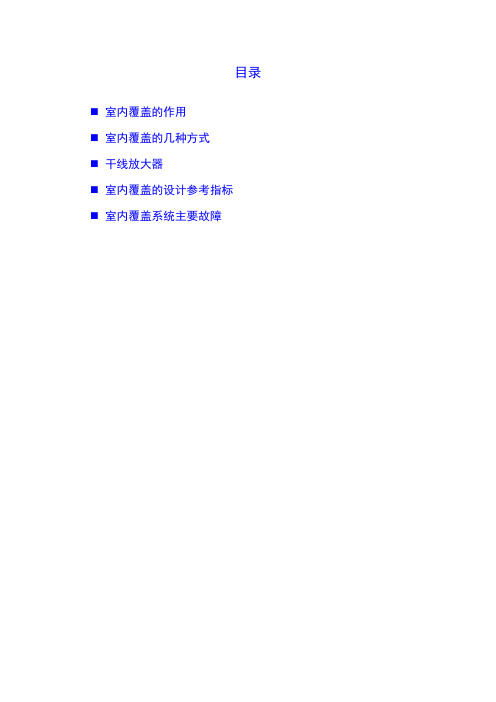

目录⏹室内覆盖的作用⏹室内覆盖的几种方式⏹干线放大器⏹室内覆盖的设计参考指标⏹室内覆盖系统主要故障一、室内覆盖的作用室内覆盖问题从广义上来讲，不仅仅是对室内盲区的改善，同时也应包括对室内移动通信话音质量、网络质量、系统容量的改善。

除了对诸如地下室，一、二层等屏蔽性地方信号的引入外，同时也应对一些高层建筑物高层部分因接收到来自多方向的杂乱不稳定信号而容易造成掉话、断线、切换不成功等方面进行改善。

对于高话务量的商务、商贸中心，还应该解决室内话务及拥塞问题。

总的来说，其作用主要有下列几个方面：1）室内覆盖的改善对于扩大覆盖，提高接通率，减少弱信号断线，提高网络指标，增加业务量有很大的帮助。

2）室内覆盖也作为一种扩容手段，在分担室外话务，增加网络容量，使室内话务在室内吸收，减少同频干扰等方面起很大作用。

二、室内覆盖的几种方式2．1．无源分布信号源通过藕合器和功分器无源器件尽可能地平均分配到每一付天线，这是主要的使用方法。

其特点是：成本较低、使用无源器件、故障极低、无噪声累积、无须供电、方便安装，但系统设计较为复杂，当信号损耗较大时需加干线放大器，适合中等规模的室内覆盖，成本主要为藕合器、功分器和馈线。

为克服馈线的损耗，一般采用较粗的馈线（主干一般用7/8”或5/4”，馈线支路采用1/2”超软馈线），室内施工因馈线的硬度和最小弯曲半径限制变得较为困难，距离不能太远（最远的天线一般离基站在100米以内）。

对于距离太远或只是耦合基站的一部分信号，造成到达远端信号很弱时，可采用线路放大器（BOOSTER）将信号放大后，再经分布系统到达每一个天线。

无源分布系统最需要解决问题是如何减少传输中功率的损耗及如何将功率合理得分配到每一个分布天线，因为功率每损耗3dB，就意味着减少一半的覆盖范围，这点与室外覆盖有着很大的区别，室外覆盖更多地取决于基站的天线高度、增益及下倾。

要将功率合理地分配到每一个分布天线取决于器件的损耗和合理的设计，因此，耦合器、功分器、接头和馈线等器件的选取显得非常重要。
