横河CS3000功能块说明1

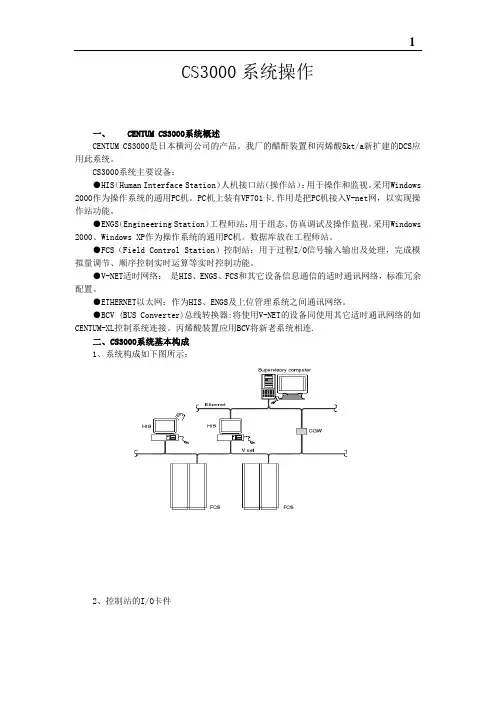

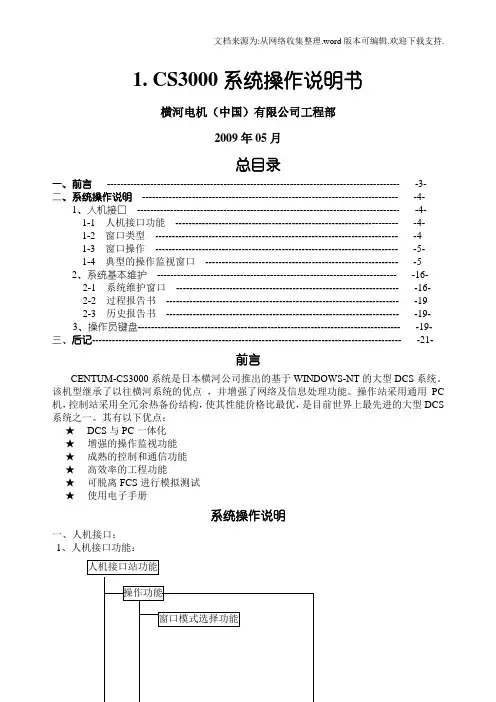

CS3000系统操作一、CENTUM CS3000系统概述CENTUM CS3000是日本横河公司的产品。

我厂的醋酐装置和丙烯酸5kt/a新扩建的DCS应用此系统。

CS3000系统主要设备：●HIS（Human Interface Station）人机接口站（操作站）：用于操作和监视。

采用Windows 2000作为操作系统的通用PC机。

PC机上装有VF701卡,作用是把PC机接入V-net网，以实现操作站功能。

●ENGS（Engineering Station）工程师站：用于组态、仿真调试及操作监视。

采用Windows 2000、Windows XP作为操作系统的通用PC机。

数据库放在工程师站。

●FCS（Field Control Station）控制站：用于过程I/O信号输入输出及处理，完成模拟量调节、顺序控制实时运算等实时控制功能。

●V-NET适时网络：是HIS、ENGS、FCS和其它设备信息通信的适时通讯网络，标准冗余配置。

●ETHERNET以太网：作为HIS、ENGS及上位管理系统之间通讯网络。

●BCV (BUS Converter)总线转换器:将使用V-NET的设备同使用其它适时通讯网络的如CENTUM-XL控制系统连接。

丙烯酸装置应用BCV将新老系统相连.二、CS3000系统基本构成1、系统构成如下图所示：2、控制站的I/O卡件控制回路：01-F4-S5,S6-1111A 11B TB192#安全栅柜2221FN2-2016NKFD2-CD-EX1.32-+19102-+AOM01-F4-S1,S2-1111B 11A1#安全栅柜2221TB3FN1-2016NKFD2-STC4-EX1-+1873-+AIM 2016NFC2016N FTA.SFV-2016N3、部分模拟量控制模块表DI、DO点在硬卡件通道处标上位号就可使用。

顺序控制应用顺控表和逻辑图实现。

三、HIS基本操作1、操作站操作介绍可用操作键盘上的按键操作或用监视监视窗口菜单条上的图标操作。

DCS控制操作手册注：本手册以CS3000 电子资料为基础，仅供参考。

详细的操作请以CS3000 电子资料为准第一章CS3000基本操作下图为CS3000操作监视界面的工具栏CS3000操作界面的内容通过工具栏可以进行的操作如：调用操作监视窗口输出屏幕图像以下卒个进行介绍这个按钮调用过程报警窗口过程报警的内容可以在这个窗口被确认红色闪烁：过程报警出现内容还没用被确认红色（非闪烁）：过程报警出现而且经过确认正常颜色：没有过程报警出现这个按钮调用系统报警窗口系统报警的内容可以在这个窗口被确认红色闪烁：系统报警出现内容还没用被确认红色（非闪烁）：系统报警出现而且经过确认正常颜色：没有系统报警出现这个按钮调用操作指导信息窗口操作指导信息的内容可以在这个窗口被确认绿色闪烁：操作指导信息出现内容还没用被确认绿色（非闪烁）：操作指导信息出现而且经过确认正常颜色：没有操作指导信息出现这个窗口调用消息管理窗口用户定义消息可以被管理和确认在消息管理窗口这个按钮调用用户切换窗口通过这个窗口可以调用设定和更改密码注销用户用户登陆关闭计算机等功能如下图所示这个按钮显示窗口菜单窗口菜单如下图所示：这个按钮显示操作菜单如图为操作菜单下表为操作菜单的详细内容项目描述按照定义窗口顺序调用上一个窗口调用上级窗口按照定义窗口顺序调用下一个窗口显示当前窗口前一个打开的窗口显示当前窗口下一个打开的窗口调用名字输入窗口这个按钮显示预设菜单这个按钮调用工具栏工具栏如下图所示具体功能如下表按钮描述先是或隐藏工具栏当他被选中时工具栏始终显示但他不被选中一个操作后工具栏不再显示调用系统状态显示窗口调用活动操作监视窗口的帮助对话框调用过程报警窗口调用操作指导信息窗口调用控制分组画面调用调整参数窗口调用趋势窗口调用流程图窗口调用过程报告窗口调用历史信息报告窗口按照定义窗口顺序调用上一个窗口调用上级窗口按照定义窗口顺序调用下一个窗口调用过程总貌保存当前操作监视窗口群作为动态窗口设定删除当前操作监视窗口群作为动态窗口设定调用图像窗口当打开多个窗口时切换窗口顺序调用大尺寸的活动操作监视窗口调用中等尺寸的活动操作监视窗口调用小尺寸尺寸的活动操作监视窗口调用当前操作监视窗口的组态画面调用导航窗口调用名字输入窗口顺序调整按钮关闭所有的操作监视窗口扬声器静音按钮输出整个屏幕图像到打印机上图为报警信息下拉窗口系统消息图表显示区域如下图所示这个图表表明SYSTEM VIEW在当前操作站运行着这个图表表明虚拟测试在当前操作站运行着操作站需要等值化时间和日期显示窗口入下所示第二章操作员键盘简介模式选择钥匙类型操作钥匙这个钥匙仅能打到ON 或OFF 位置工程师钥匙这个钥匙可以到任何位置操作员键盘功能键如下图所示功能键可以执行已下的操作调用窗口启停趋势按文件名执行程序控制LED的开关执行多媒体程序等等具体设定可参考IM 资料相关部分C:\CS3000\IM33S\S1B3001\1B30_03.PDF操作监视的快捷键窗口调用键如下图所示这个按钮调用系统状态显示窗口系统报警的内容可以在这个窗口被确认红色闪烁：系统报警出现内容还没用被确认红色（非闪烁）：系统报警出现而且经过确认正常颜色：没有系统报警出现打印整个屏幕调整窗口顺序关闭所用的操作监视窗口辅助功能对话框调用活动操作监视窗口的帮助对话框这个按钮调用过程报警窗口过程报警的内容可以在这个窗口被确认红色闪烁：过程报警出现内容还没用被确认红色（非闪烁）：过程报警出现而且经过确认正常颜色：没有过程报警出现这个按钮调用操作指导信息窗口操作指导信息的内容可以在这个窗口被确认绿色闪烁：操作指导信息出现内容还没用被确认绿色（非闪烁）：操作指导信息出现而且经过确认正常颜色：没有操作指导信息出现调用操作指导信息调用调整参数窗口调用趋势窗口调用流程图窗口调用过程报告窗口调用导航窗口调用当前窗口的上级窗口调用当前窗口的前一窗口调用当前窗口的下一窗口调用总貌窗口+ 组合使用增加PID 的SV值+ 组合使用减少PID 的SV值加速键与配合使用改变模块的模式为串级模式改变模块的模式为手动模式改变模块的模式为自动模式确认和执行操作取消操作用于改变光标方向用于显示所选择的项目取消报警音用于改变数据项目调用名字输入窗口详细操作请参考CS3000 电子资料中的相关部分。

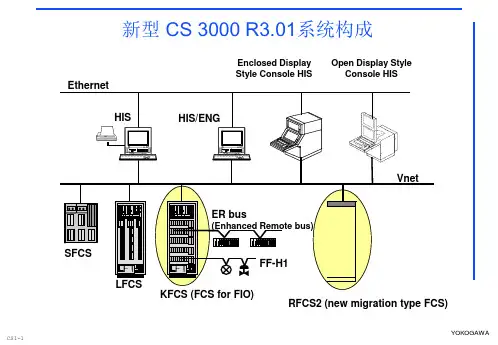

CS3000高级资料学习2006-3-6参考资料：CS3000西安培训资料CS3000培训教程CS3000系统介绍资料一、系统概述1、CS3000系统构成及设备1.1CS3000系统构成及设备甲乙酮控制站：安全栅柜开关信号柜：域的概念：由一条控制总线连接的站的集合。

域的最小配置：1个FCS、1个HIS（控制站，操作站）域的最大配置：一个域中有以下设备HIS、FCS、BCV（总线转换器）总共最多64个站，其中HIS最多有16个，8个操作站以上需服务器，用于存放项目的数据。

系统最大配置，通过BCV可将域互连，互连的域最多16个，在整个多域系统中最多256个站。

域的层次最多三层，由两个总线转换器连接系统最大工位数1000，000。

一个回路算一个工位数。

1.2CS3000的网络介绍CS3000使用Vnet,Ethernet,RIO bus,ESB bus,ER bus构成站间通讯。

1.2.1Vnet用于连接系统内各个部件的实时控制网。

相关数据最大站节点：64域传输速率：10Mb/s连接电缆：YCB111（细缆）/YCB141（同轴电缆）HIS间连接用YCB111，HIS与控制站连接用YCB141通过总线适配器YCB147（单）/YCB149（双），总线中继器YNT521将YCB141与YCB111相连传输距离：YCB111 500MYCB141 185M混合连接：YCB141+0.4*YCB111《185M使用光纤及中继器YNT511和YNT521可以达到4KM和15KM1.2.2Ethernet用于系统内各个HIS间进行数据交换的网络，一个域内最多16个HIS，其中一个用于组态。

1.2.3RIO BUS（用于RIO型）I/O 通讯总线，用于FCS 处理器与NODE 间的连接 相关数据：最大连接设备：8NODE/FCU 传输速率： 2MB/S传输介质：双绞线、光纤 传输距离：双绞线，750M 。

加中继器YNTD-R 最大3.75KM ，使用光纤及中继器YNT511可达20KM1.2.4ESB BUS （用于FIO 型）I/O 通讯总线，用于FCS 处理器与本地NODE 间的连接 相关数据最大连接设备：10NODE/FCUVV net–Media : Coaxial Cable or Optical Fiber– Protocol : IEEE 802.4 – Access Control : Token Passing – Trans. Speed : 10 Mbps Transmission path :10BASE5-compliant 50 ohm coaxial cableConnector :BNC Coaxial connectorEthernetRIO‧Remote I/O bus•Communication : Cyclic Scan Trans. • Trans. Speed : 2 Mbps • Trans. Distance : 20Km max.. •Node : 8 nodes传输速率：128MB/S传输介质：使用电缆YCB301传输距离：最大10M1.2.5 ER BUS（用于FIO型）I/O通讯总线，用于FCS处理器与远程NODE间的连接相关数据：最大连接设备：1条ER BUS线上最多连接4个远传NODE传输速率：10MB/S传输介质：YCB141/YCB311（同轴）传输距离：YCB141 185M YCB311 500M2、软件概述安装完后，与一般WINDOWS程序一样，可从程序里进入，如下图所示：下面介绍主要几个软件的应用：2.1、HIS Utlity如下图所示，主要作为登陆时是否直接激活CS3000的操作画面。

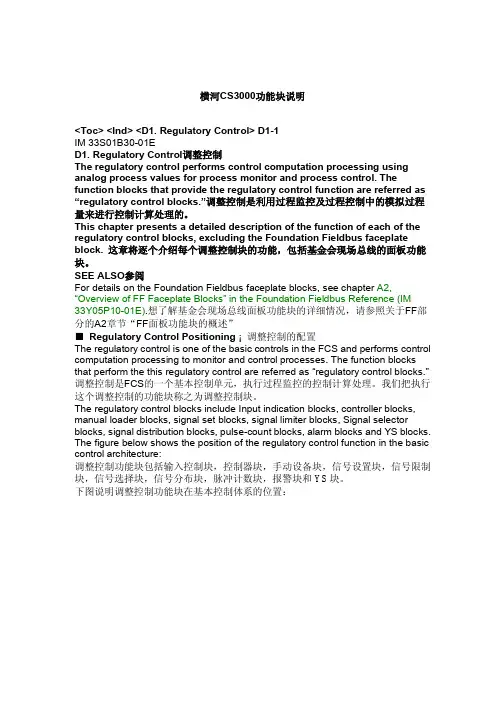

横河CS3000功能块说明<Toc> <Ind> <D1. Regulatory Control> D1-1IM 33S01B30-01ED1. Regulatory Control调整控制The regulatory control performs control computation processing using analog process values for process monitor and process control. The function blocks that provide the regulatory control function are referred as “regulatory control blocks.”调整控制是利用过程监控及过程控制中的模拟过程量来进行控制计算处理的。

This chapter presents a detailed description of the function of each of the regulatory control blocks, excluding the Foundation Fieldbus faceplate block. 这章将逐个介绍每个调整控制块的功能，包括基金会现场总线的面板功能块。

SEE ALSO参阅For details on the Foundation Fieldbus faceplate blocks, see chapter A2, “Overview of FF Faceplate Blocks” in the Foundation Fieldbus Reference (IM33Y05P10-01E).想了解基金会现场总线面板功能块的详细情况，请参照关于FF部分的A2章节“FF面板功能块的概述”■Regulatory Control Positioning ¡调整控制的配置The regulatory control is one of the basic controls in the FCS and performs control computation processing to monitor and control processes. The function blocks that perform the this regulatory control are referred as “regulatory control blocks.”调整控制是FCS的一个基本控制单元，执行过程监控的控制计算处理。

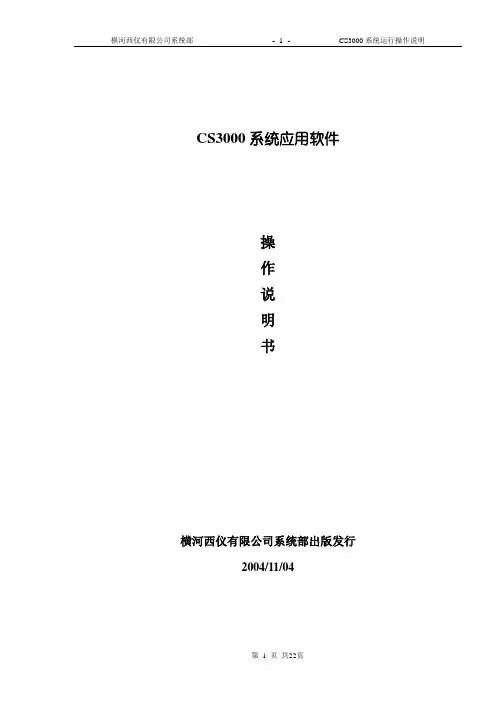

CS3000系统应用软件操作说明书横河西仪有限公司系统部出版发行2004/11/04总目录一、前言-------------------------------------------------------------------------- -3-二、软件操作说明--------------------------------------------------------------- -4-1、画面操作----------------------------------------------------------------- -4-1-1 总貌画面1-2 流程图画面1-3 控制分组画面2、仪表操作----------------------------------------------------------------- -6-2-1 开关仪表面板2-2 调节仪表面板3、报表操作----------------------------------------------------------------- -7-三、系统操作说明--------------------------------------------------------------- -8-1、人机接口---------------------------------------------------------------- -8-1-1 人机接口功能1-2 窗口类型1-3 窗口操作1-4 典型的操作监视窗口2、系统基本维护---------------------------------------------------------- -19-2-1 系统维护窗口2-2 过程报告书2-3 历史报告书3、操作员键盘---------------------------------------------------------------- -23-五、后记------------------------------------------------------------------------------ -24-前言计算机分散控制系统采用横河西仪有限公司提供的CENTUM-CS3000控制系统。

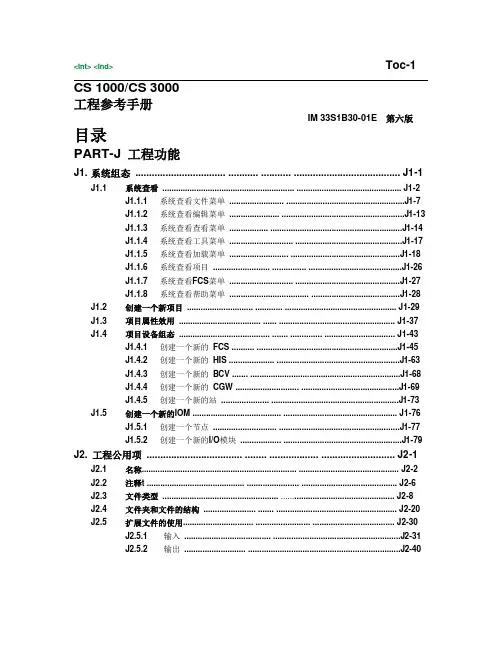

CS 1000/CS 3000工程参考手册IM 33S1B30-01E 第六版目录PART-J 工程功能J1. 系统组态 ................................. ........... ........... ....................................... J1-1 J1.1 系统查看.......................................................... .............................................. J1-2 J1.1.1 系统查看文件菜单........................ ....................................................J1-7J1.1.2 系统查看编辑菜单...................... ......................................................J1-13J1.1.3 系统查看查看菜单................. ..........................................................J1-14J1.1.4 系统查看工具菜单............................ ...............................................J1-17J1.1.5 系统查看加载菜单.......................... ................................................J1-18J1.1.6 系统查看项目......................... ............... .........................................J1-26J1.1.7 系统查看FCS菜单............................ ..............................................J1-27J1.1.8 系统查看帮助菜单................................... .......................................J1-28 J1.2 创建一个新项目............................. ............ ................................................. J1-29 J1.3 项目属性效用.................................... ...... ................................................... J1-37 J1.4 项目设备组态........................................ ....... .............. ............................... J1-43 J1.4.1 创建一个新的FCS .......... ..............................................................J1-45J1.4.2 创建一个新的HIS .................... ......................................................J1-63J1.4.3 创建一个新的BCV ....... ..................................................................J1-68J1.4.4 创建一个新的CGW ............................ ...........................................J1-69J1.4.5 创建一个新的站..................... ........................................................J1-73 J1.5 创建一个新的IOM ....................................... .................................................. J1-76 J1.5.1 创建一个节点............................ .....................................................J1-77J1.5.2 创建一个新的I/O模块.................. ....................................................J1-79 J2. 工程公用项 ................................... ........ .................. ........................... J2-1 J2.1 名称.................................................................... ............................................ J2-2 J2.2 注释t ........................................... ....................... .......................................... J2-6 J2.3 文件类型................................................... .................................................. J2-8 J2.4 文件夹和文件的结构....................... ....... ..................................................... J2-20 J2.5 扩展文件的使用............................... ........................ .................................... J2-30 J2.5.1 输入...................................... ........................................................J2-31J2.5.2 输出........................... ...................................................................J2-40J3. 图形组态控制详细信息 ......... ..................... ..................................... J3-1 J3.1 修改图形文件设置............................................. ............... ........................... J3-8J3.2 修改网格............................ ........................................................................... J3-10J3.3 注册功能块.......................................... ............... ............................................J3-11J3.4 改变功能块属性................... ............... ............... ......................................... J3-23J3.5 改变数据连接块属性......................... ............................................................ J3-31J3.6 改变功能块控制顺序....................... ............... ............... ............................... J3-33J3.7 改变功能块位号名................................ ............... ........................................ J3-34J3.8 改变功能块模型名............................................. .................. ........................ J3-35J3.9 输入块连接信息................................... ........... ......................... ................... J3-37J3.10 改变功能块端子名..................... ................ ................ ................................ J3-38J3.11 显示功能块注释 ................... ................ ................ .................................... J3-39J3.12 画配线图................................... ................................................................... J3-40J3.13 改变配线图属性 ................................. ................ ........................................ J3-45J3.14 插入和删除配线图连接点....... ................ ................ .................................... J3-46J3.15 显示文本................................... .................................................................. J3-47J3.16 改变文本属性......................... ................ .................................................... J3-48J3.17 移动一个对象.............................. ................................................................ J3-50J3.18 拷贝一个对象t ............................... ............................................................. J3-58J3.19 剪切一个对象.............................. .............................................................. J3-61J3.20 删除一个对象t................................... .......................................................... J3-63J3.21 功能块浏览对话框................................ ................ ...................................... J3-66J3.22 导入导出文本文件................................. .................................................... J3-70J3.23 导入CS 源文件e .............................. ........................................................ J3-75J3.24 开始功能块浏览组态界面r .............. ................ ........................................... J3-82J3.25 开始功能块详细信息组态界面.......... ........................................................ J3-83J3.26 设置常量........................................... ........................................................ J3-85 J4. 编辑逻辑图............................. ............................................................ J4-1 J4.1 逻辑图编辑浏览窗口................. ................ .................................................. J4-2J4.2 修改网格...................................... ................................................................ J4-10J4.3 设置文件属性 ................................ ................ ...............................................J4-11J4.4 设置对象属性 .......................................... ................ .................................... J4-13J4.5 要素符号类型和要素源记数...... ................ ................ ................................. J4-20J4.6 转到编辑对象模式...................... ................ ................ ................................ J4-30J4.7 要素符号的画图和编辑............... ................ ................................................. J4-31J4.8 配线的画图和编辑........................ ................ ............................................... J4-38J4.9 显示和编辑文本................................... ................ ........................................ J4-45J4.10转化视图的绘制和执行.................. ................ .............................................. J4-47J4.11 设置操作定时........................... ................ .................................................. J4-49J4.12 设置逻辑操作执行顺序 ............ ................ ................ .................................. J4-51 J4.13 组化对象...................................... .................................................................. J4-53 J4.14 导入和导出外部文件........ ................ .......................................................... J4-56J5. 状态显示组态界面详细信息 ............................... ....................................... J5-1 J8. 图形组态详细信息 ................... ................................................................ J8-1 J8.1 优化图形窗口显示尺寸 ........................ ........................ ..................................... J8-6 J8.1.1 Windows NT 推荐设置........................................J8-7J8.1.2 HIS 和图形组态设置项目...............................................J8-8J8.1.3 图形窗口尺寸推荐值.............................J8-9J8.1.4 计算图形窗口显示尺寸................................ J8-11J8.2 分配图形窗口软键.................................. ............. ................ ............................. J8-15 J8.3 数据捆绑............................................................................................................. J8-18 J8.4 将位图文件导入流程图窗口....... ............................................. J8-28J8.5 保存图形对象作为一个部分....................... ...................................................... J8-31 J8.6 导出数据转换文件............................ ................................................. J8-33J8.7 创建一个流程图窗口................. .............................................................. J8-38 J8.7.1 类型标签........................................................................................ J8-39J8.7.2 详细信息设置标签...............................................................................J8-41 J8.8 图形组态菜单列表...................... ............................................................. J8-43J8.9 图形组态工具栏列表.......................... ............................................................ J8-48 J8.10 设置文件属性............................. .......................................................... J8-55 J8.10.1 属性标签..................................................................................J8-56J8.10.2 数据捆绑标签–文件属性.......................................................J8-58J8.10.3 窗口连接功能标签......................................................... J8-63 J8.11 设置选项.............................................. ..................................................... J8-64J8.12 创建和编辑图形对象工具..... ............................................... J8-67J8.12.1 选择对象..................................................................... J8-68J8.12.2 修改对象....................................................................J8-69J8.12.3 徒手绘线和绘图.......................................... J8-73J8.12.4 画一条直线..................................................................J8-76J8.12.5 画多条线.........................................................................J8-78J8.12.6 画一条弧..............................................................................J8-80J8.12.7 画一个长方形..................................................................... J8-82J8.12.8 画一个填充区.........................................................................J8-84J8.12.9 画一个园............................................................................ J8-86J8.12.10 画一个椭圆.........................................................................J8-88J8.12.11 画一个扇区...........................................................................J8-90J8.12.12 画一个标记..........................................................................J8-92J8.12.13 显示文本..............................................................................J8-94J8.12.14 显示数值量或字符串型数据............. J8-96J8.12.15 使用矩形条显示数据...................................J8-99J8.12.16 使用箭头条显示数据........................................... J8-102J8.12.17 使用圆形条显示数据........................................... J8-105J8.12.18 使用分段线图形显示数据.......................... J8-108J8.12.19 使用用户定义分段线图形显示数据.... J8-110J8.12.20 使用条形图显示数据........................................... J8-112J8.12.21 使用阶梯图显示数据......................................... J8-114J8.12.22 使用雷达图显示数据........................................ J8-116J8.12.23 使用两维图形显示数据..................... J8-118J8.12.24 创建点触目标..................................................................J8-120J8.12.25 显示按钮................................................................J8-122J8.12.26 显示面板功能块按钮............................................... J8-125J8.12.27 显示仪器图表.................................................... J8-127J8.12.28 显示窗口信息.................................................... J8-129J8.12.29 显示信息.................................................................... J8-131J8.12.30 显示对话名.............................................................. J8-133J8.12.31 显示趋势数据................................................................. J8-135J8.12.32 创建浏览对象............................................................ J8-137J8.12.33 创建控制对象............................................................... J8-140J8.13 设置图形对象属性................................................... J8-142J8.13.1 概要标签................................................................................. J8-144J8.13.2 线标签....................................................................................... J8-146 J8.13.3 填充标签.........................................................................................J8-150 J8.13.4 文本标签....................................................................................... J8-153 J8.13.5 图形修改标签......................................................................J8-155J8.13.6 修改配套标签............................................................... J8-163J8.13.7 标记标签..................................................................................J8-167J8.13.8 过程数据-特性标签........................................................ J8-168J8.13.9 过程数据-条标签..................................................................J8-173J8.13.10 过程数据-箭头标签.............................................................. J8-177J8.13.11 过程数据-圆形标签.............................................................. J8-181J8.13.12 分段线图形标签............................................................. J8-184J8.13.13 用户定义分段线标签....................................... J8-187J8.13.14 条形图形标签.............................................................................J8-190 J8.13.15 阶梯图标签........................................................................... J8-193J8.13.16 雷达图标签.......................................................................... J8-196J8.13.17 两维图形标签........................................................ J8-199J8.13.18 控制标签..................................................................................J8-201 J8.13.19 功能标签................................................................................ J8-202 J8.13.20 功能标签[调用窗口] ..........................................................J8-204J8.13.21 功能标签[执行系统功能键]......................... J8-208J8.13.22 功能标签[开始/停止/重新开始趋势图] ....................................... J8-210 J8.13.23 功能标签[LED 闪烁/开/关特性] ........................ J8-211J8.13.24 功能标签[由文件名执行程序] ....................... J8-212J8.13.25 功能标签[仪器命令操作] ........................... J8-21313.26 功能标签[调用数据导入对话框] ........................................... J8-215J8.13.27 功能标签[调用菜单对话] .................................................. J8-217J8.13.28 功能标签[数据-项目-独立菜单对话框] ...................... J8-219J8.13.29 功能标签[执行多媒体] ..............................................J8-222J8.13.30 功能标签[报告打印输出]...................................................... J8-224J8.13.31 功能标签[调用面板设置] ....................................................... J8-225J8.13.32 功能标签[其他]................................................................... J8-226J8.13.33 菜单标签.....................................................................................J8-227J8.13.34 面板模块按钮标签......................................................... J8-231J8.13.35 Label 标签.....................................................................................J8-232J8.13.36 仪器图表标签.............................................................. J8-234J8.13.37 窗口标签................................................................................. J8-236J8.13.38 对话框名称标签.........................................................................J8-238J8.13.39 信息标签...............................................................................J8-239J8.13.40 趋势标签....................................................................................J8-241J8.13.41 总貌标签...............................................................................J8-243J8.13.42总貌标签[标签名] ............................................................J8-245J8.13.43总貌标签[窗口] ............................................................... J8-247J8.13.44总貌标签[报警器] ......................................................... J8-249J8.13.45总貌标签[注释]............................................................. J8-251J8.13.46 数据捆绑标签–对象属性................................................... J8-253 J8.14 流程图组态软件的调试功能................................................... J8-255J9. 绘图箱 ................................................................................ J9-1J9.1 ActiveX 控制的许可装置.......................................... J9-4J9.2 创建一个显示在图形窗口中ActiveX 工作表..................................................... J9-5J9.2.1 建立一个ActiveX 控制.............................................................J9-8J9.2.2 创建一个ActiveX Control 安装盘................................ J9-23J9.2.3 ................................................... J9-29J9.2.4 Downloading to HIS .......................................................................J9-30J9.2.5 Setting up the ActiveX Control ........................................................ J9-31J9.2.6 Displaying the Graphic Window .....................................................J9-32J9.2.7 Creating ActiveX Controls ..............................................................J9-33J9.2.8 Precautions on the Font Size of ActiveX Controls ........................... J9-35J9.3 Graphic Interface Control ........................................................................... J9-38J9.3.1 Graphic Interface Control Operating Environment .......................... J9-39J9.3.2 ActiveX Control Development Environment for the Graphic InterfaceControl ...........................................................................................J9-40J9.3.3 Interface Types ..............................................................................J9-41J9.3.4 Property Details .............................................................................J9-44J9.3.5 Event Details .................................................................................J9-47J9.3.6 Method Details...............................................................................J9-54J9.3.7 Event Notification Using a Function Key.........................................J9-71J10. Security Function ............................................................................... J10-1 J10.1 User ............................................................................................................. J10-6J10.2 User Group .................................................................................................J10-11J10.3 Privilege Level ........................................................................................... J10-17J10.4 Function Block Security ........................................................................... J10-23J10.5 Operation Mark ......................................................................................... J10-26J10.6 Advanced Security.................................................................................... J10-32J11. Scheduler .............................................................................................J11-1 J12. Self-Documentation............................................................................ J12-1 J12.1 Self-Document Printing .............................................................................. J12-3J12.2 Specifying Print Range for Self-Document Printing ............................... J12-10J12.3 Editing Header and Footer for Self-Document Printing ........................... J12-11J12.4 Specifying Print Type for Self-Document Printing .................................. J12-13J12.5 Editing Table of Contents for Self-Document Printing ........................... J12-14J12.6 Print Parameters ....................................................................................... J12-18J12.7 Specifying Print Range for Tuning Parameters ....................................... J12-19J12.8 Editing Header and Footer for Tuning Parameters ................................. J12-20。

横河DCS3000中文资料CENTUM CS3000/CS1000中文资料主要对CS3000、CS1000的硬件（包括各卡件的目录如下：第一章：CS1000/CS3000系统硬件介绍1.1：CS1000/CS3000系统构成及其设备1.1.1：CS3000系统构成规格1.1.2：CS1000系统构成规格1.2：系统硬件介绍 1.2.1：人机界面站（HIS）的种类及其硬件要求1.2.1.1：集成类人机界面站1.2.1.2：通用PC类人机界面站1.2.1.3：操作员键盘1.2.2：通用PC机做工程师站1.2.2.1：通用PC机作为工程师站的硬件要求1.2.2.2：网卡“VF701”的作用极其相应设置1.2.3：现场控制站（FCS）的种类极其硬件规格1.2.3.1：CS3000系统FIO总线型现场控制站（KFCS2/KFCS）1.2.3.2：RIO总线型现场控制站（LFCS2/LFCS）1.2.3.3：FIO总线型紧凑型现场控制站（FFCS）1.2.3.4：RIO总线型紧凑型现场控制单元（SFCS/PFCS）1.2.4：CS3000/CS1000的网络介绍1.2.4.1：V—net/VL—net1.2.4.2：Ethernet1.3：I/O模块简介 1.3.1：LFCS2/LFCS/SFCS/PFCS卡件简介1.3.1.1：I/O模块与插件箱的选择1.3.1.2：I/O模块详细列表1.3.1.3：I/O模块与输入/输出信号电缆的连接说明1.3.2：KFCS2/KFCS/FFCS卡件简介1.3.2.1：I/O模块接线方式的选择1.3.2.2：I/O模块详细列表1.3.2.3：I/O模块与输入/输出信号电缆的连接说明第二章：系统软件构成及安装2.1：系统软件构成2.1.1：装载媒体2.1.2：常用软件包2.2：软件安装环境2.2.1：系统软件运行的硬件环境2.2.2：系统软件运行的软件环境2.3：软件安装 2.3.1：Windows相关设置项目2.3.2：虚拟内存指定2.3.3：网络设置2.3.4：系统软件安装2.3.5：安装电子文档阅读器第三章：项目制作流程3.1：工程作业流程介绍3.1.1：作业过程概述3.1.2：项目制作的具体步骤3.1.3：项目制作流程图3.2：项目实例的提出与分析3.2.1：工程实例3.2.2：方案一：应用CS1000系统3.2.2.1：系统配置图3.2.2.2：机柜布置图3.2.3：方案二：应用CS3000系统（RIO型）3.2.3.1：系统配置图3.2.3.2：机柜布置图3.2.4：方案二：应用CS3000系统（FIO型）3.2.4.1：系统配置图3.2.4.2：机柜布置图第四章：项目整体构造4.1：项目的建立 4.1.1：进入CS1000/CS3000系统组态界面4.1.2：项目的建立4.1.2.1：生成TESTPJT项目4.1.2.2：生成全部的控制站和操作站4.2.1：控制站数据库的选择4.2.1.1：CS1000系统标准控制站（PFCD）数据库类型4.2.1.2：CS3000（RIO型）标准型控制站数据库类型4.2.1.3：CS3000（FIO型）标准型控制站数据库类型第五章：项目公共部分定义5.1：Seclltity——用户安全级别的定义5.1.1：Security的相关介绍5.1.1.1：用户名称5.1.1.2：用户组的定义5.1.2：安全策略总结5.2：Operation Mark——操作标签的定义5.2.1：Operation Mark的定义5.2.1.1：Tag Label——工位标签5.2.1.2：color——颜色5.2.1.3：Tag Level——工位权限5.2.1.4：Install or Remove——挂牌货摘牌5.2.1.5：操作标签的操作第六章：FCS卡件组态6.1：CS1000系统的卡件定义6.1.1：模拟量单点卡件的定义6.1.2：模拟量多点卡件的定义6.1.3：数字量卡件的定义6.1.4：卡件地址的命名规则6.2：CS3000系统（RIO）卡件定义6.2.1：节点的建立（NODE）6.2.1.1：模拟量单点卡件的建立6.2.1.2：模拟量多点卡件的建立6.2.1.3：数量卡件的建立6.2.2：卡件地址的命名规则6.3：CS3000系统（FIO）卡件的定义6.3.1：节点（NODE）的定义6.3.1.1：本地NODE的建立6.3.1.2：远程NODE的建立6.3.2：卡件的定义6.3.2.1：数字量卡件的定义6.3.2.2：模拟量卡件的定义6.3.3：卡件地址的定义第七章：FCS反馈部分组态7.1：仪表公共内容介绍7.1.1：输入过程的处理7.1.1.1：NO Conversion——不进行转换7.1.1.2：Analog Input square Root Extraction——开平房根7.1.1.3：Pulse train input conversion——脉冲输入转换7.1.1.4：通讯输入转换7.1.2：输出信号处理过程7.1.2.1：No conversion ouput——不进行转换输出7.1.2.2：Pulse width ouput conversion——脉宽输出转换7.1.2.3：Communication ouput conversion——通讯输出转换7.1.3：报警过程7.1.4：仪表的模式7.1.5：仪表的安全级别7.1.6：I/O的连接方式7.1.6.1：I/O连接的目标段和方法7.1.7：仪表的工位标记7.2：输入指示仪表7.2.1：PVI仪表的介绍7.2.2：仪表的建立7.3：常规调节仪表的介绍7.3.1：单回路的PID仪表的建立7.3.1.1：工艺应用实例7.3.1.2：PID的建立7.3.2：串级回路的创建7.3.2.1：工艺应用实例7.3.2.2：串级回路的创建7.4：手操器的介绍7.4.1：MLD的介绍7.4.1.1：MLD仪表的建立7.4.2：MLD—SW仪表介绍7.4.2.1：MLD—SW仪表应用介绍7.4.2.2：MLD—SW仪表的建立7.5：信号设定模块7.5.1：比值设定仪表RATIO的介绍7.5.2：RATIO应用举例7.5.2.1：工艺应用实例7.5.2.2：RATIO仪表的建立7.6：信号选择模块7.6.1：SS_H仪表的应用7.6.1.1：工艺应用实例7.7：信号分配仪表7.7.1：FOUT功能块介绍7.7.2：FOUT功能块应用7.7.2.1：工艺应用实例7.7.2.2：FOUT仪表的建立7.7.3：SPLIT功能块的介绍7.7.4：SPLIT的应用7.7.4.1：工艺应用实例7.7.4.2：SPLIT功能块的建立7.8：辅助仪表介绍7.8.1：SW-33功能块的介绍7.8.2：SW-33功能快的应用7.8.2.1：工艺应用介绍7.8.2.2：SW-33的建立第八章：CS3000/CS1000顺序控制功能8.1：CS3000/CS1000控制站（FCS）实现顺序控制的方法8.1.1：顺序控制的概念8.1.2：CS3000/CS1000控制站实现顺序控制的功能块8.2：顺控表块8.2.1：顺控表块的概念8.2.2：顺控表快的构成8.2.2.1：顺控表块的概括说明8.2.2.2：顺控表构成元素说明8.2.3：顺控表的处理时序8.2.4：顺控表块处理流程8.2.5：顺控表的执行方式8.2.5.1：规则栏方式8.2.5.2：步号方式8.2.6：顺控表的生成8.2.7：顺控表块条件信号的描述语法8.2.7.1：参照开关仪表块8.2.7.2：参照计时器块8.2.7.3：参照软件计数器块8.2.7.4：参照脉冲串输入技术快8.2.7.5：参照关系表达式块8.2.7.6：参照反馈控制表块8.2.7.7：参照运算表块8.2.7.8：参照过程I/O8.2.7.9：参照全域开关8.2.7.10：参照公用开关8.2.7.11：参照报警器信息8.2.7.12：参照顺控表块8.2.7.13：参照罗技图块8.2.8：顺控表块操作信号的描述语法8.2.8.1：操作软件技术快8.2.8.2：操作开关仪表块8.2.8.3：操作计时器块8.2.8.4：操作脉冲串输入计数器块 8.2.8.5：操作运算表块8.2.8.6：操作反馈控制仪表块8.2.8.7：操作过程I/O8.2.8.8：操作全域开关8.2.8.9：操作公用开关8.2.8.10：操作报警器信息8.2.8.11：操作顺控输出信息8.2.8.12：操作顺控表块8.2.8.13：操作逻辑图块8.2.9：完成两个顺序控制例子8.2.9.1：规则栏方式例8.2.9.2：步号方式例8.3：逻辑图块8.3.1：逻辑图的概念8.3.2：逻辑图的构成8.3.3：逻辑图块处理时序8.3.4：逻辑图块的处理流程8.3.5：逻辑图块的逻辑操作元素8.3.6：逻辑块的生成8.3.7：逻辑块的生成8.3.8：顺控表块操作信号的描述语法8.3.9：逻辑图例8.4：开关仪表块8.5：计时器块8.6：软计数器块8.7：关系表达式第九章：HIS组态9.1：HIS组态概述9.2：HIS中构成的相关介绍9.2.1：功能键介绍9.2.1.1：功能键概述9.2.1.2：功能键定义9.2.2：顺控请求信息介绍9.2.2.1：顺控请求信息概述9.2.2.2：顺控请求信息定义9.2.3：HIS常数的介绍第十章：报表功能10.1：报表的软件环境10.2：报表的流程10.3：报表的制作流程10.3.1：统计数据、趋势数据的定义10.3.1.1：统计过程介绍10.3.1.2：统计过程中数据的获取10.3.1.3：统计数据的定义10.3.2：报表的定义10.3.2.1：报表文件的进入方法10.3.2.2：报表类型的分类10.3.2.3：报表文件的数据采集10.3.2.4：报表文件的格式定义10.3.2.5：报表文件的题目时间和日期的定义10.3.2.6：报表历史管理文件的数量、类型定义10.3.2.7：报表文件的存储10.3.2.8：报表文件的关闭10.3.3：报表下载10.3.4：报表的打印10.3.4.1：报表的打印命令介绍10.3.4.2：报表的打印命令举例10.3.5：报表文件的历史管理第十一章：虚拟测试功能11.1：测试功能的类型11.2：测试的操作环境11.2.1：硬件环境11.2.2：软件环境11.2.2.1：CS1000系统测试的软件环境11.2.2.2：CS3000系统（带有简洁型控制站SFCS）测试的软件环境 11.2.2.3：CS3000系统（带有RIO控制站LFCS）测试的软件环境11.2.2.4：CS3000系统（带有FIO控制站LFCS）测试的软件环境11.3：测试功能的进程11.4：测试功能与实际操作的不同方式第十二章：HIS的操作和维护12.1：系统信息条的介绍12.1.1：过程报警窗口12.1.2：系统报警信息窗口12.1.3：操作指导信息窗口12.1.4：信息监视窗口12.1.5：用户进入窗口12.1.6：窗口切换菜单12.1.7：操作菜单12.1.8：预设菜单12.1.9：工具栏12.1.10：导航窗口12.1.11：名字进入窗口12.1.12：循环切换按钮12.1.13：清屏按钮12.1.14：消音按钮12.1.15：硬拷贝按钮12.2：操作和监视的各类图形窗口界面12.2.1：仪表面板的介绍12.2.1.1：模拟量仪表面板12.2.1.2：开关仪表12.2.1.3：SW-33仪表12.2.1.4：数字量接点面板12.2.2:操作和监视的图形界面12.2.2.1：工具栏的介绍12.2.2.2：流程图操作界面的介绍12.2.2.3：分组控制12.2.2.4：总貌窗口12.2.2.5：趋势窗口12.2.2.6：调整画面12.3：系统维护12.3.1：软件备份12.3.2：HIS系统维护12.3.2.1：软件维护12.3.2.2：硬件维护12.4：项目下载12.4.1：下装前的硬件准备工作12.4.2：确认项目属性12.4.2.1：进入项目属性界面12.4.2.2：具体操作方法和界面12.4. 3：项目下装具体操作12.4.3.1：下装公共部分12.4.3.2：下装FCS部分12.4.3.3：下装HIS部分。

横河DCS3000中文资料CENTUM CS3000/CS1000中文资料主要对CS3000、CS1000的硬件（包括各卡件的目录如下：第一章：CS1000/CS3000系统硬件介绍1.1：CS1000/CS3000系统构成及其设备1.1.1：CS3000系统构成规格1.1.2：CS1000系统构成规格1.2：系统硬件介绍 1.2.1：人机界面站（HIS）的种类及其硬件要求1.2.1.1：集成类人机界面站1.2.1.2：通用PC类人机界面站1.2.1.3：操作员键盘1.2.2：通用PC机做工程师站1.2.2.1：通用PC机作为工程师站的硬件要求1.2.2.2：网卡“VF701”的作用极其相应设置1.2.3：现场控制站（FCS）的种类极其硬件规格1.2.3.1：CS3000系统FIO总线型现场控制站（KFCS2/KFCS）1.2.3.2：RIO总线型现场控制站（LFCS2/LFCS）1.2.3.3：FIO总线型紧凑型现场控制站（FFCS）1.2.3.4：RIO总线型紧凑型现场控制单元（SFCS/PFCS）1.2.4：CS3000/CS1000的网络介绍1.2.4.1：V—net/VL—net1.2.4.2：Ethernet1.3：I/O模块简介 1.3.1：LFCS2/LFCS/SFCS/PFCS卡件简介1.3.1.1：I/O模块与插件箱的选择1.3.1.2：I/O模块详细列表1.3.1.3：I/O模块与输入/输出信号电缆的连接说明1.3.2：KFCS2/KFCS/FFCS卡件简介1.3.2.1：I/O模块接线方式的选择1.3.2.2：I/O模块详细列表1.3.2.3：I/O模块与输入/输出信号电缆的连接说明第二章：系统软件构成及安装2.1：系统软件构成2.1.1：装载媒体2.1.2：常用软件包2.2：软件安装环境2.2.1：系统软件运行的硬件环境2.2.2：系统软件运行的软件环境2.3：软件安装 2.3.1：Windows相关设置项目2.3.2：虚拟内存指定2.3.3：网络设置2.3.4：系统软件安装2.3.5：安装电子文档阅读器第三章：项目制作流程3.1：工程作业流程介绍3.1.1：作业过程概述3.1.2：项目制作的具体步骤3.1.3：项目制作流程图3.2：项目实例的提出与分析3.2.1：工程实例3.2.2：方案一：应用CS1000系统3.2.2.1：系统配置图3.2.2.2：机柜布置图3.2.3：方案二：应用CS3000系统（RIO型）3.2.3.1：系统配置图3.2.3.2：机柜布置图3.2.4：方案二：应用CS3000系统（FIO型）3.2.4.1：系统配置图3.2.4.2：机柜布置图第四章：项目整体构造4.1：项目的建立 4.1.1：进入CS1000/CS3000系统组态界面4.1.2：项目的建立4.1.2.1：生成TESTPJT项目4.1.2.2：生成全部的控制站和操作站4.2.1：控制站数据库的选择4.2.1.1：CS1000系统标准控制站（PFCD）数据库类型4.2.1.2：CS3000（RIO型）标准型控制站数据库类型4.2.1.3：CS3000（FIO型）标准型控制站数据库类型第五章：项目公共部分定义5.1：Seclltity——用户安全级别的定义5.1.1：Security的相关介绍5.1.1.1：用户名称5.1.1.2：用户组的定义5.1.2：安全策略总结5.2：Operation Mark——操作标签的定义5.2.1：Operation Mark的定义5.2.1.1：Tag Label——工位标签5.2.1.2：color——颜色5.2.1.3：Tag Level——工位权限5.2.1.4：Install or Remove——挂牌货摘牌5.2.1.5：操作标签的操作第六章：FCS卡件组态6.1：CS1000系统的卡件定义6.1.1：模拟量单点卡件的定义6.1.2：模拟量多点卡件的定义6.1.3：数字量卡件的定义6.1.4：卡件地址的命名规则6.2：CS3000系统（RIO）卡件定义6.2.1：节点的建立（NODE）6.2.1.1：模拟量单点卡件的建立6.2.1.2：模拟量多点卡件的建立6.2.1.3：数量卡件的建立6.2.2：卡件地址的命名规则6.3：CS3000系统（FIO）卡件的定义6.3.1：节点（NODE）的定义6.3.1.1：本地NODE的建立6.3.1.2：远程NODE的建立6.3.2：卡件的定义6.3.2.1：数字量卡件的定义6.3.2.2：模拟量卡件的定义6.3.3：卡件地址的定义第七章：FCS反馈部分组态7.1：仪表公共内容介绍7.1.1：输入过程的处理7.1.1.1：NO Conversion——不进行转换7.1.1.2：Analog Input square Root Extraction——开平房根7.1.1.3：Pulse train input conversion——脉冲输入转换7.1.1.4：通讯输入转换7.1.2：输出信号处理过程7.1.2.1：No conversion ouput——不进行转换输出7.1.2.2：Pulse width ouput conversion——脉宽输出转换7.1.2.3：Communication ouput conversion——通讯输出转换7.1.3：报警过程7.1.4：仪表的模式7.1.5：仪表的安全级别7.1.6：I/O的连接方式7.1.6.1：I/O连接的目标段和方法7.1.7：仪表的工位标记7.2：输入指示仪表7.2.1：PVI仪表的介绍7.2.2：仪表的建立7.3：常规调节仪表的介绍7.3.1：单回路的PID仪表的建立7.3.1.1：工艺应用实例7.3.1.2：PID的建立7.3.2：串级回路的创建7.3.2.1：工艺应用实例7.3.2.2：串级回路的创建7.4：手操器的介绍7.4.1：MLD的介绍7.4.1.1：MLD仪表的建立7.4.2：MLD—SW仪表介绍7.4.2.1：MLD—SW仪表应用介绍7.4.2.2：MLD—SW仪表的建立7.5：信号设定模块7.5.1：比值设定仪表RATIO的介绍7.5.2：RATIO应用举例7.5.2.1：工艺应用实例7.5.2.2：RATIO仪表的建立7.6：信号选择模块7.6.1：SS_H仪表的应用7.6.1.1：工艺应用实例7.7：信号分配仪表7.7.1：FOUT功能块介绍7.7.2：FOUT功能块应用7.7.2.1：工艺应用实例7.7.2.2：FOUT仪表的建立7.7.3：SPLIT功能块的介绍7.7.4：SPLIT的应用7.7.4.1：工艺应用实例7.7.4.2：SPLIT功能块的建立7.8：辅助仪表介绍7.8.1：SW-33功能块的介绍7.8.2：SW-33功能快的应用7.8.2.1：工艺应用介绍7.8.2.2：SW-33的建立第八章：CS3000/CS1000顺序控制功能8.1：CS3000/CS1000控制站（FCS）实现顺序控制的方法8.1.1：顺序控制的概念8.1.2：CS3000/CS1000控制站实现顺序控制的功能块8.2：顺控表块8.2.1：顺控表块的概念8.2.2：顺控表快的构成8.2.2.1：顺控表块的概括说明8.2.2.2：顺控表构成元素说明8.2.3：顺控表的处理时序8.2.4：顺控表块处理流程8.2.5：顺控表的执行方式8.2.5.1：规则栏方式8.2.5.2：步号方式8.2.6：顺控表的生成8.2.7：顺控表块条件信号的描述语法8.2.7.1：参照开关仪表块8.2.7.2：参照计时器块8.2.7.3：参照软件计数器块8.2.7.4：参照脉冲串输入技术快8.2.7.5：参照关系表达式块8.2.7.6：参照反馈控制表块8.2.7.7：参照运算表块8.2.7.8：参照过程I/O8.2.7.9：参照全域开关8.2.7.10：参照公用开关8.2.7.11：参照报警器信息8.2.7.12：参照顺控表块8.2.7.13：参照罗技图块8.2.8：顺控表块操作信号的描述语法8.2.8.1：操作软件技术快8.2.8.2：操作开关仪表块8.2.8.3：操作计时器块8.2.8.4：操作脉冲串输入计数器块 8.2.8.5：操作运算表块8.2.8.6：操作反馈控制仪表块8.2.8.7：操作过程I/O8.2.8.8：操作全域开关8.2.8.9：操作公用开关8.2.8.10：操作报警器信息8.2.8.11：操作顺控输出信息8.2.8.12：操作顺控表块8.2.8.13：操作逻辑图块8.2.9：完成两个顺序控制例子8.2.9.1：规则栏方式例8.2.9.2：步号方式例8.3：逻辑图块8.3.1：逻辑图的概念8.3.2：逻辑图的构成8.3.3：逻辑图块处理时序8.3.4：逻辑图块的处理流程8.3.5：逻辑图块的逻辑操作元素8.3.6：逻辑块的生成8.3.7：逻辑块的生成8.3.8：顺控表块操作信号的描述语法8.3.9：逻辑图例8.4：开关仪表块8.5：计时器块8.6：软计数器块8.7：关系表达式第九章：HIS组态9.1：HIS组态概述9.2：HIS中构成的相关介绍9.2.1：功能键介绍9.2.1.1：功能键概述9.2.1.2：功能键定义9.2.2：顺控请求信息介绍9.2.2.1：顺控请求信息概述9.2.2.2：顺控请求信息定义9.2.3：HIS常数的介绍第十章：报表功能10.1：报表的软件环境10.2：报表的流程10.3：报表的制作流程10.3.1：统计数据、趋势数据的定义10.3.1.1：统计过程介绍10.3.1.2：统计过程中数据的获取10.3.1.3：统计数据的定义10.3.2：报表的定义10.3.2.1：报表文件的进入方法10.3.2.2：报表类型的分类10.3.2.3：报表文件的数据采集10.3.2.4：报表文件的格式定义10.3.2.5：报表文件的题目时间和日期的定义10.3.2.6：报表历史管理文件的数量、类型定义10.3.2.7：报表文件的存储10.3.2.8：报表文件的关闭10.3.3：报表下载10.3.4：报表的打印10.3.4.1：报表的打印命令介绍10.3.4.2：报表的打印命令举例10.3.5：报表文件的历史管理第十一章：虚拟测试功能11.1：测试功能的类型11.2：测试的操作环境11.2.1：硬件环境11.2.2：软件环境11.2.2.1：CS1000系统测试的软件环境11.2.2.2：CS3000系统（带有简洁型控制站SFCS）测试的软件环境 11.2.2.3：CS3000系统（带有RIO控制站LFCS）测试的软件环境11.2.2.4：CS3000系统（带有FIO控制站LFCS）测试的软件环境11.3：测试功能的进程11.4：测试功能与实际操作的不同方式第十二章：HIS的操作和维护12.1：系统信息条的介绍12.1.1：过程报警窗口12.1.2：系统报警信息窗口12.1.3：操作指导信息窗口12.1.4：信息监视窗口12.1.5：用户进入窗口12.1.6：窗口切换菜单12.1.7：操作菜单12.1.8：预设菜单12.1.9：工具栏12.1.10：导航窗口12.1.11：名字进入窗口12.1.12：循环切换按钮12.1.13：清屏按钮12.1.14：消音按钮12.1.15：硬拷贝按钮12.2：操作和监视的各类图形窗口界面12.2.1：仪表面板的介绍12.2.1.1：模拟量仪表面板12.2.1.2：开关仪表12.2.1.3：SW-33仪表12.2.1.4：数字量接点面板12.2.2:操作和监视的图形界面12.2.2.1：工具栏的介绍12.2.2.2：流程图操作界面的介绍12.2.2.3：分组控制12.2.2.4：总貌窗口12.2.2.5：趋势窗口12.2.2.6：调整画面12.3：系统维护12.3.1：软件备份12.3.2：HIS系统维护12.3.2.1：软件维护12.3.2.2：硬件维护12.4：项目下载12.4.1：下装前的硬件准备工作12.4.2：确认项目属性12.4.2.1：进入项目属性界面12.4.2.2：具体操作方法和界面12.4. 3：项目下装具体操作12.4.3.1：下装公共部分12.4.3.2：下装FCS部分12.4.3.3：下装HIS部分。

b.在弹出的对话框中，选择存储趋势数据的文件类型c.选择相应的趋势文件d.点击“OPEN”键在当前趋势窗口就显示出存储在文件中历史数据c.通过改变各曲线参数的高低限值（高低限也可以采用默认值），来改变曲线趋势d.对需在趋势窗口显示的曲线数据，在[Display]下相应曲线的图框中打（√）e.点击“OK”确认(二)趋势图重组a.在趋势窗口中，点击“2.5.2改变趋势图中趋势笔(一)趋势图分配操作a.在趋势图窗口中点击“2.5历史趋势图的读取利用趋势图可以读取或保存历史、当前数据2.5.1在趋势窗口中获取数据a．调用一幅趋势图（参考前面的调用方法）b．趋势图显示历史曲线图和当前参数实时数值b．在工具栏中的窗口调用菜单或工具块点击“过程报警”按钮c．弹出过程报警趋势窗口，其中显示与该点相关的过程报警信息(二)从功能键查找信息a．在趋势图画面中选择一点b．弹出过滤器窗口c．在过滤器对话框中，确定需要查找报警的范围、类型d．报警窗口就会显示查找到的报警2.4.2信息查找(一)从“过滤器对话框”信息查找a．点击过程报警窗口中“Filter”（过滤器）按钮(二)从“导航器”确认a．当听到报警声，点击系统信息窗口工具栏上的“Navigator”（导航器）按钮b．弹出导航器窗口c．双击导航器窗口中闪亮信息d．弹出相应的信息窗口，确认步骤同上d．点击“√”（确认按钮）注：此操作确认窗口中所有的信息；也可先选择某一信息，再点击“√”，逐个确认“AUTO”（自动）或“CAS”（串级）按钮d．确认弹出“确认”对话框2.4报警处理当产生过程报警或系统报警时，DCS会声音报警，同时系统信息窗口工具栏上相应按钮会闪亮2.4.1确认报警(一)从“系统信息窗口”确认a．当听到报警声，查看工具栏上闪亮按钮，确认报警类型b．点击工具栏上闪亮按钮c．弹出相应的信息窗口e．再次确认数值2.3.2改变仪表操作模式调用仪表面板方式参见a．点击仪表面板模式显示区（显示MAN、AUTO、CAS 区）b．弹出仪表模式改变对话框c．在仪表模式改变对话框中点击“MAN”（手动）或a．用鼠标点击仪表面板上的增减指针，可操作的指针显示红色。

手动操作块（MLD)
MLD块是输出从操作监视功能、其它外部设定的操作输出值（MV）的功能块。

但是，将来自TIN端子的跟踪输入信号作为操作输出值（MV）进行输出。

一：手动操作块（MLD）的连接
（1）MLD块的功能块图如下所示（下图）
（2）MLD块的输入输出端子的连接方式如下所示（下图）
○：可连接
－：不可连接
△：表示只有与切换开关块（SW-33、SW-91）或站间连接块（ADL）相结合的时候，可以连接。

、
二：手动操作块（MLD）的功能
MLD块进行输出处理、报警处理。

MLD块的处理时间只限定期起动。

作为执行定期起动的扫描周期，可以从基本周期、中速周期、高速周期中选择。

手动操作块（MLD）的数据项目（下图）
○：可常时输入
－：不可输入
△：只有在特定的时候，才可输入
*1：当为MAN模式的时候，可以输入
MSH：MV刻度上限值
MSL：MV刻度下限值。
