CS3000系统操作一、CENTUM CS3000系统概述CENTUM CS3000是日本横河公司的产品。
我厂的醋酐装置和丙烯酸5kt/a新扩建的DCS应用此系统。
CS3000系统主要设备：●HIS（Human Interface Station）人机接口站（操作站）：用于操作和监视。
采用Windows 2000作为操作系统的通用PC机。
PC机上装有VF701卡,作用是把PC机接入V-net网，以实现操作站功能。
●ENGS（Engineering Station）工程师站：用于组态、仿真调试及操作监视。
采用Windows 2000、Windows XP作为操作系统的通用PC机。
数据库放在工程师站。
●FCS（Field Control Station）控制站：用于过程I/O信号输入输出及处理，完成模拟量调节、顺序控制实时运算等实时控制功能。
●V-NET适时网络：是HIS、ENGS、FCS和其它设备信息通信的适时通讯网络，标准冗余配置。
●ETHERNET以太网：作为HIS、ENGS及上位管理系统之间通讯网络。
●BCV (BUS Converter)总线转换器:将使用V-NET的设备同使用其它适时通讯网络的如CENTUM-XL控制系统连接。
丙烯酸装置应用BCV将新老系统相连.二、CS3000系统基本构成1、系统构成如下图所示：2、控制站的I/O卡件控制回路：01-F4-S5,S6-1111A 11B TB192#安全栅柜2221FN2-2016NKFD2-CD-EX1.32-+19102-+AOM01-F4-S1,S2-1111B 11A1#安全栅柜2221TB3FN1-2016NKFD2-STC4-EX1-+1873-+AIM 2016NFC2016N FTA.SFV-2016N3、部分模拟量控制模块表DI、DO点在硬卡件通道处标上位号就可使用。
顺序控制应用顺控表和逻辑图实现。
三、HIS基本操作1、操作站操作介绍可用操作键盘上的按键操作或用监视监视窗口菜单条上的图标操作。
CENTUM—CS3000系统简介及应用摘要：CS3000控制系统是石油化工装置的重要核心部位，是集计算机技术、控制技术、网络技术和CRT显示技术为一体的产品，具有控制功能强，操作简便和可靠性高等特点，可以方便的用于石油化工装置。
关键词：控制系统维护故障处理CENTUM—CS3000控制系统是日本横河（YOKOGAWA）推出的操作站基于Windows系统的集散控制系统，是针对中、大型生产过程的集中管理、分散控制的系统。
一、CENTUM—CS3000控制系统的特点：开放性大、组态功能强、可靠性强，使用范围广，操作环境优化、延续性强。
二、CENTUM—CS3000控制系统的工作环境：①、工作环境湿度范围：40%—80%。
②、工作温度：18℃-28℃。
③、系统供电要求：支持电压：220—240 V AC±10%；24 V DC±10%。
支持频率：50/60Hz±3Hz。
④、接地要求：系统接地电阻≤100Ω.三、CENTUM—CS3000控制系统组成：1、操作站HIS：用于运行操作和监视。
每台HIS都是相对独立的，都可以显示各种画面；如流程图、控制组、趋势等。
它也可以监视设备，通过指令窗口发送指令，记录报警及其它事项和确认报警。
2、工程师站ENG：用于设计组态、仿真调试和操作监视。
其主要功能为系统维护功能，控制状态显示功能，趋势整定功能，数据采集功能等。
3、现场控制站FCS：完成现场信号的数据采集，常规控制、复杂控制的运算，对现场设备的控制等，各站间控制数据、监测信息的数据交换。
现场控制站还可以与其他控制系统进行通讯，以便将所有所有数据集中化处理。
4、过程I/O：指现场设备和现场控制站之间的信号通讯接口。
根据要交换的信号，过程I/O可分为模拟量卡件，数字量卡件和通讯卡件。
5、控制站内的现场控制单元FCU于本地节点和远程节点的连接方式主要是由：V-net网络、Ethernet网络、现场总线三种网络连接方式单独或组合使用。

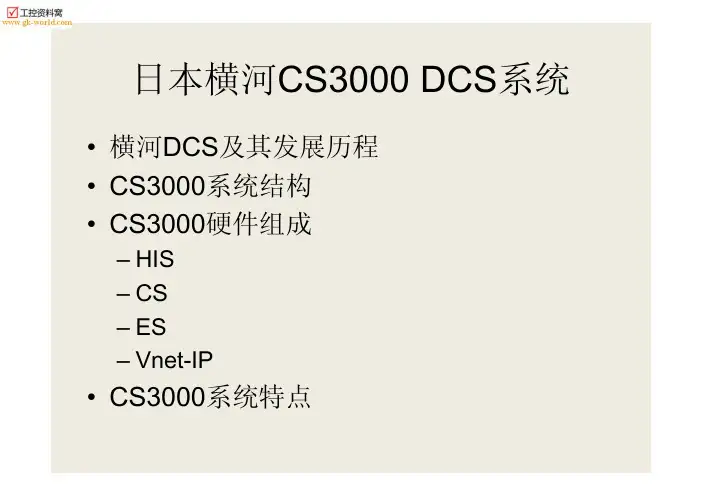

日本横河CS3000 DCS系统•横河DCS及其发展历程•CS3000系统结构•CS3000硬件组成–HIS–CS–ES–Vnet-IP•CS3000系统特点全球独家推出 全覆盖型省配线解决方案横河DCS系统及其发展历程CENTUM CS 1000/30001975198119881993CS3000的位置横河DCS的主要应用行业•化工•石化•电力•冶金CS3000系统结构CS3000基本构成通用子系统网关PLCExaopcENGLHISOPC Server1000M bpsCS3000系统规格•CENTUM CS3000能够根据控制对象即装置规模，灵活地构建从小规模到大规模的系统。
CS3000硬件组成HIS人机接口站的构成人机接口HIS人机接口包括操作站及工程师站。
主要用来操作和监视过程变量、控制参数及报警信息等。
主要由通用PC机、VF701卡、操作员键盘组成。
HIS命名规则为：HIS域号站号。
其中域号设置与FCS相同。
站号为01-64间的数字。
一般操作站从64号开始递减设置。
如HIS0164表示01域的64号操作站。
域号和站号一经设置就不能改变。
压缩CS3000系统共配置了5台操作站HIS0160-HIS0164。
其中HIS0160-HIS0163为操作员站、HIS0164为工程师站。
地址设置：HIS在接入V-NET网前必须事先正确地设置好地址。
其硬件地址是用VF701卡上的DIP开关来设定的。
详见网络介绍部分HIS 基本构成•品牌PC机（推荐DELL、HP、IBM）–显示器：22”CRT/19”LCD–总线槽路：PCI总线–Ethernet 网卡：10M/100M自适应网卡–操作系统:WINDOWS XP–应用软件：Office/XP•横河产品–操作员键盘：AIP827-2–Vnet/IP接口: VI701网卡（PCI）–标准监视/操作软件–可选监视/操作功能扩展软件•工程组态软件操作员键盘（可选）FCS 现场控制站的构成FFCS-L(AFV10)外形8 个FIO插槽1#------8#槽位Vnet/IP接口供电单元ESB BUS 接口卡CPU卡电源分配板Vnet/IP的FFCS-L接口FFCS-L(双重)有4个1000BASE-T I/F CPU(左) 总线1 总线2 CPU(右) 总线1 总线2FFCS-L 配置V net/IP FFCS-LCP451 CP451 PW48X PW48XFFCS-LEC401 EC401 CP451 CP451 PW48X PW48XFIO: Max. 8 最低配置达 6个 模块SB401 SB401 PW48X PW48X PW48XESB 总线达8个 模块正常为3个以下，如果订购了 LFS1530应用能力扩展软件 包，可以扩展到15个。
Yokogawa的CS3000介绍中文系统概述1、系统结构横河电机CENTUM CS 3000 R3集散控制系统(DCS)是一个结构真正开放的系统，它是由以下元件所组成的系统结构图Human Interface Station(HIS)操作站用于运行操作和监视。
采用了微软公司的Windows 2000或Windows XP作为操作系统和横河公司指定的工业用高性能计算机。
因此系统工作站具有很强的安全性和可靠性。
Field ControlStation(FCS)现场控制器用于过程I/O信号处理，完成模拟量调节、顺序控制、逻辑运算、批量控制等实时控制运算功能。
Engineering Station(EWS)工程师站用于设计组态、仿真调试及操作监视。
采用Windows2000或最新的Windows XP作为操作系统的横河指定的高性能计算机。
ESB总线(Extended Serial Backboard Bus)用于控制站内，中央主控制器FCU同本地I/O节点之间进行数据传输的双重化实时通讯总线，网络拓扑构成：总线型，通讯速率：128Mbps，每台控制站可连接14个I/O节点，最大通讯距离20m。
ER总线(Enhenced Remote Bus)用于控制站内本地I/O节点与远程I/O节点之间进行数据传输的双重化实时通讯总线，网络拓扑构成：总线型，通讯速率：10Mbps，每台控制站可从本地节点连接8个远程I/O节点，最大通讯距离20km。
Communication Gateway(ACG)通讯网关作为用于将系统的控制总线和DCS上位机的以太网相连接的网关。
System Integration OPC Station(SIOS)OPC系统集成网关用于将系统控制总线V net/IP与用于与子系统以太网相连接的网关。
V net/IP控制总线用于进行操作监视及信息交换的双重化实时控制网络。
整个网络采用心型结构，兼容V-net和TCP/IP协议。
横河DCS3000中文资料CENTUM CS3000/CS1000中文资料主要对CS3000、CS1000的硬件（包括各卡件的目录如下：第一章：CS1000/CS3000系统硬件介绍1.1：CS1000/CS3000系统构成及其设备1.1.1：CS3000系统构成规格1.1.2：CS1000系统构成规格1.2：系统硬件介绍 1.2.1：人机界面站（HIS）的种类及其硬件要求1.2.1.1：集成类人机界面站1.2.1.2：通用PC类人机界面站1.2.1.3：操作员键盘1.2.2：通用PC机做工程师站1.2.2.1：通用PC机作为工程师站的硬件要求1.2.2.2：网卡“VF701”的作用极其相应设置1.2.3：现场控制站（FCS）的种类极其硬件规格1.2.3.1：CS3000系统FIO总线型现场控制站（KFCS2/KFCS）1.2.3.2：RIO总线型现场控制站（LFCS2/LFCS）1.2.3.3：FIO总线型紧凑型现场控制站（FFCS）1.2.3.4：RIO总线型紧凑型现场控制单元（SFCS/PFCS）1.2.4：CS3000/CS1000的网络介绍1.2.4.1：V—net/VL—net1.2.4.2：Ethernet1.3：I/O模块简介 1.3.1：LFCS2/LFCS/SFCS/PFCS卡件简介1.3.1.1：I/O模块与插件箱的选择1.3.1.2：I/O模块详细列表1.3.1.3：I/O模块与输入/输出信号电缆的连接说明1.3.2：KFCS2/KFCS/FFCS卡件简介1.3.2.1：I/O模块接线方式的选择1.3.2.2：I/O模块详细列表1.3.2.3：I/O模块与输入/输出信号电缆的连接说明第二章：系统软件构成及安装2.1：系统软件构成2.1.1：装载媒体2.1.2：常用软件包2.2：软件安装环境2.2.1：系统软件运行的硬件环境2.2.2：系统软件运行的软件环境2.3：软件安装 2.3.1：Windows相关设置项目2.3.2：虚拟内存指定2.3.3：网络设置2.3.4：系统软件安装2.3.5：安装电子文档阅读器第三章：项目制作流程3.1：工程作业流程介绍3.1.1：作业过程概述3.1.2：项目制作的具体步骤3.1.3：项目制作流程图3.2：项目实例的提出与分析3.2.1：工程实例3.2.2：方案一：应用CS1000系统3.2.2.1：系统配置图3.2.2.2：机柜布置图3.2.3：方案二：应用CS3000系统（RIO型）3.2.3.1：系统配置图3.2.3.2：机柜布置图3.2.4：方案二：应用CS3000系统（FIO型）3.2.4.1：系统配置图3.2.4.2：机柜布置图第四章：项目整体构造4.1：项目的建立 4.1.1：进入CS1000/CS3000系统组态界面4.1.2：项目的建立4.1.2.1：生成TESTPJT项目4.1.2.2：生成全部的控制站和操作站4.2.1：控制站数据库的选择4.2.1.1：CS1000系统标准控制站（PFCD）数据库类型4.2.1.2：CS3000（RIO型）标准型控制站数据库类型4.2.1.3：CS3000（FIO型）标准型控制站数据库类型第五章：项目公共部分定义5.1：Seclltity——用户安全级别的定义5.1.1：Security的相关介绍5.1.1.1：用户名称5.1.1.2：用户组的定义5.1.2：安全策略总结5.2：Operation Mark——操作标签的定义5.2.1：Operation Mark的定义5.2.1.1：Tag Label——工位标签5.2.1.2：color——颜色5.2.1.3：Tag Level——工位权限5.2.1.4：Install or Remove——挂牌货摘牌5.2.1.5：操作标签的操作第六章：FCS卡件组态6.1：CS1000系统的卡件定义6.1.1：模拟量单点卡件的定义6.1.2：模拟量多点卡件的定义6.1.3：数字量卡件的定义6.1.4：卡件地址的命名规则6.2：CS3000系统（RIO）卡件定义6.2.1：节点的建立（NODE）6.2.1.1：模拟量单点卡件的建立6.2.1.2：模拟量多点卡件的建立6.2.1.3：数量卡件的建立6.2.2：卡件地址的命名规则6.3：CS3000系统（FIO）卡件的定义6.3.1：节点（NODE）的定义6.3.1.1：本地NODE的建立6.3.1.2：远程NODE的建立6.3.2：卡件的定义6.3.2.1：数字量卡件的定义6.3.2.2：模拟量卡件的定义6.3.3：卡件地址的定义第七章：FCS反馈部分组态7.1：仪表公共内容介绍7.1.1：输入过程的处理7.1.1.1：NO Conversion——不进行转换7.1.1.2：Analog Input square Root Extraction——开平房根7.1.1.3：Pulse train input conversion——脉冲输入转换7.1.1.4：通讯输入转换7.1.2：输出信号处理过程7.1.2.1：No conversion ouput——不进行转换输出7.1.2.2：Pulse width ouput conversion——脉宽输出转换7.1.2.3：Communication ouput conversion——通讯输出转换7.1.3：报警过程7.1.4：仪表的模式7.1.5：仪表的安全级别7.1.6：I/O的连接方式7.1.6.1：I/O连接的目标段和方法7.1.7：仪表的工位标记7.2：输入指示仪表7.2.1：PVI仪表的介绍7.2.2：仪表的建立7.3：常规调节仪表的介绍7.3.1：单回路的PID仪表的建立7.3.1.1：工艺应用实例7.3.1.2：PID的建立7.3.2：串级回路的创建7.3.2.1：工艺应用实例7.3.2.2：串级回路的创建7.4：手操器的介绍7.4.1：MLD的介绍7.4.1.1：MLD仪表的建立7.4.2：MLD—SW仪表介绍7.4.2.1：MLD—SW仪表应用介绍7.4.2.2：MLD—SW仪表的建立7.5：信号设定模块7.5.1：比值设定仪表RATIO的介绍7.5.2：RATIO应用举例7.5.2.1：工艺应用实例7.5.2.2：RATIO仪表的建立7.6：信号选择模块7.6.1：SS_H仪表的应用7.6.1.1：工艺应用实例7.7：信号分配仪表7.7.1：FOUT功能块介绍7.7.2：FOUT功能块应用7.7.2.1：工艺应用实例7.7.2.2：FOUT仪表的建立7.7.3：SPLIT功能块的介绍7.7.4：SPLIT的应用7.7.4.1：工艺应用实例7.7.4.2：SPLIT功能块的建立7.8：辅助仪表介绍7.8.1：SW-33功能块的介绍7.8.2：SW-33功能快的应用7.8.2.1：工艺应用介绍7.8.2.2：SW-33的建立第八章：CS3000/CS1000顺序控制功能8.1：CS3000/CS1000控制站（FCS）实现顺序控制的方法8.1.1：顺序控制的概念8.1.2：CS3000/CS1000控制站实现顺序控制的功能块8.2：顺控表块8.2.1：顺控表块的概念8.2.2：顺控表快的构成8.2.2.1：顺控表块的概括说明8.2.2.2：顺控表构成元素说明8.2.3：顺控表的处理时序8.2.4：顺控表块处理流程8.2.5：顺控表的执行方式8.2.5.1：规则栏方式8.2.5.2：步号方式8.2.6：顺控表的生成8.2.7：顺控表块条件信号的描述语法8.2.7.1：参照开关仪表块8.2.7.2：参照计时器块8.2.7.3：参照软件计数器块8.2.7.4：参照脉冲串输入技术快8.2.7.5：参照关系表达式块8.2.7.6：参照反馈控制表块8.2.7.7：参照运算表块8.2.7.8：参照过程I/O8.2.7.9：参照全域开关8.2.7.10：参照公用开关8.2.7.11：参照报警器信息8.2.7.12：参照顺控表块8.2.7.13：参照罗技图块8.2.8：顺控表块操作信号的描述语法8.2.8.1：操作软件技术快8.2.8.2：操作开关仪表块8.2.8.3：操作计时器块8.2.8.4：操作脉冲串输入计数器块 8.2.8.5：操作运算表块8.2.8.6：操作反馈控制仪表块8.2.8.7：操作过程I/O8.2.8.8：操作全域开关8.2.8.9：操作公用开关8.2.8.10：操作报警器信息8.2.8.11：操作顺控输出信息8.2.8.12：操作顺控表块8.2.8.13：操作逻辑图块8.2.9：完成两个顺序控制例子8.2.9.1：规则栏方式例8.2.9.2：步号方式例8.3：逻辑图块8.3.1：逻辑图的概念8.3.2：逻辑图的构成8.3.3：逻辑图块处理时序8.3.4：逻辑图块的处理流程8.3.5：逻辑图块的逻辑操作元素8.3.6：逻辑块的生成8.3.7：逻辑块的生成8.3.8：顺控表块操作信号的描述语法8.3.9：逻辑图例8.4：开关仪表块8.5：计时器块8.6：软计数器块8.7：关系表达式第九章：HIS组态9.1：HIS组态概述9.2：HIS中构成的相关介绍9.2.1：功能键介绍9.2.1.1：功能键概述9.2.1.2：功能键定义9.2.2：顺控请求信息介绍9.2.2.1：顺控请求信息概述9.2.2.2：顺控请求信息定义9.2.3：HIS常数的介绍第十章：报表功能10.1：报表的软件环境10.2：报表的流程10.3：报表的制作流程10.3.1：统计数据、趋势数据的定义10.3.1.1：统计过程介绍10.3.1.2：统计过程中数据的获取10.3.1.3：统计数据的定义10.3.2：报表的定义10.3.2.1：报表文件的进入方法10.3.2.2：报表类型的分类10.3.2.3：报表文件的数据采集10.3.2.4：报表文件的格式定义10.3.2.5：报表文件的题目时间和日期的定义10.3.2.6：报表历史管理文件的数量、类型定义10.3.2.7：报表文件的存储10.3.2.8：报表文件的关闭10.3.3：报表下载10.3.4：报表的打印10.3.4.1：报表的打印命令介绍10.3.4.2：报表的打印命令举例10.3.5：报表文件的历史管理第十一章：虚拟测试功能11.1：测试功能的类型11.2：测试的操作环境11.2.1：硬件环境11.2.2：软件环境11.2.2.1：CS1000系统测试的软件环境11.2.2.2：CS3000系统（带有简洁型控制站SFCS）测试的软件环境 11.2.2.3：CS3000系统（带有RIO控制站LFCS）测试的软件环境11.2.2.4：CS3000系统（带有FIO控制站LFCS）测试的软件环境11.3：测试功能的进程11.4：测试功能与实际操作的不同方式第十二章：HIS的操作和维护12.1：系统信息条的介绍12.1.1：过程报警窗口12.1.2：系统报警信息窗口12.1.3：操作指导信息窗口12.1.4：信息监视窗口12.1.5：用户进入窗口12.1.6：窗口切换菜单12.1.7：操作菜单12.1.8：预设菜单12.1.9：工具栏12.1.10：导航窗口12.1.11：名字进入窗口12.1.12：循环切换按钮12.1.13：清屏按钮12.1.14：消音按钮12.1.15：硬拷贝按钮12.2：操作和监视的各类图形窗口界面12.2.1：仪表面板的介绍12.2.1.1：模拟量仪表面板12.2.1.2：开关仪表12.2.1.3：SW-33仪表12.2.1.4：数字量接点面板12.2.2:操作和监视的图形界面12.2.2.1：工具栏的介绍12.2.2.2：流程图操作界面的介绍12.2.2.3：分组控制12.2.2.4：总貌窗口12.2.2.5：趋势窗口12.2.2.6：调整画面12.3：系统维护12.3.1：软件备份12.3.2：HIS系统维护12.3.2.1：软件维护12.3.2.2：硬件维护12.4：项目下载12.4.1：下装前的硬件准备工作12.4.2：确认项目属性12.4.2.1：进入项目属性界面12.4.2.2：具体操作方法和界面12.4. 3：项目下装具体操作12.4.3.1：下装公共部分12.4.3.2：下装FCS部分12.4.3.3：下装HIS部分。
