电烙铁使用及焊接技巧教案第一章：电烙铁基础知识1.1 电烙铁的分类及特点1.1.1 内热式电烙铁1.1.2 外热式电烙铁1.1.3 电子恒温电烙铁1.2 电烙铁的选用与维护1.2.1 电烙铁的选择原则1.2.2 电烙铁的维护方法第二章：焊接基本原理与操作2.1 焊接概述2.1.1 焊接的定义及分类2.1.2 焊接过程的基本原理2.2 焊接操作步骤与注意事项2.2.1 焊接前的准备工作2.2.2 焊接过程中的技巧与要点2.2.3 焊接后的检查与处理第三章：电烙铁焊接技巧3.1 焊接姿势与握持方法3.1.1 正确的焊接姿势3.1.2 电烙铁的握持方法3.2 焊接速度与温度的控制3.2.1 焊接速度的控制3.2.2 焊接温度的控制3.3 焊接过程中的注意事项3.3.1 烙铁头的清洁与维护3.3.2 焊接过程中的安全防护第四章：常见焊接问题与解决方法4.1 焊接不良的原因分析4.1.1 焊接不牢的原因4.1.2 冷焊的原因4.1.3 虚焊的原因4.2 焊接问题的解决方法4.2.1 焊接不牢的解决方法4.2.2 冷焊的解决方法4.2.3 虚焊的解决方法第五章：实战演练与评估5.1 实战演练内容5.1.1 焊接练习一：焊接电阻、电容5.1.2 焊接练习二：焊接晶体管5.1.3 焊接练习三：焊接集成电路5.2 实战演练评估5.2.1 评估标准一：焊接质量5.2.2 评估标准二：焊接速度5.2.3 评估标准三：操作规范性第六章：焊接材料的选择6.1 焊接材料概述6.1.1 焊接材料的分类6.1.2 焊接材料的作用6.2 焊料的选择6.2.1 焊料的分类及特点6.2.2 焊料的选择原则6.3 助焊剂的选择与应用6.3.1 助焊剂的分类及作用6.3.2 助焊剂的选择原则6.3.3 助焊剂的应用方法第七章：焊接环境与设备7.1 焊接环境的影响7.1.1 温度对焊接的影响7.1.2 湿度对焊接的影响7.1.3 灰尘与气体对焊接的影响7.2 焊接设备的选用与维护7.2.1 焊接电源的选择7.2.2 焊接设备的维护方法7.3 焊接环境的优化措施7.3.1 温度与湿度的控制7.3.2 通风与清洁的措施第八章：焊接工艺的优化8.1 焊接参数的调整与优化8.1.1 焊接电流的调整8.1.2 焊接电压的调整8.1.3 焊接速度的调整8.2 焊接工艺的改进与优化8.2.1 焊接顺序的优化8.2.2 焊接路径的优化8.2.3 焊接工艺的改进方法第九章：焊接质量的检测与控制9.1 焊接质量的检测方法9.1.1 目视检测9.1.2 利用放大镜检测9.1.3 使用检测仪器检测9.2 焊接质量的控制措施9.2.1 焊接过程中的质量控制9.2.2 焊接后的质量控制9.2.3 焊接质量的持续改进第十章：安全防护与环保10.1 焊接过程中的安全防护10.1.1 个人防护装备的使用10.1.2 焊接现场的安全措施10.1.3 火灾与爆炸的预防措施10.2 焊接对环境的影响及防治措施10.2.1 焊接产生的污染物及危害10.2.2 焊接环境的改善措施10.2.3 焊接废料的处理方法重点解析本文教案全面覆盖了电烙铁使用及焊接技巧的相关知识，从基础知识到实际操作，再到安全防护和环保，每个部分都突出了重点和难点。

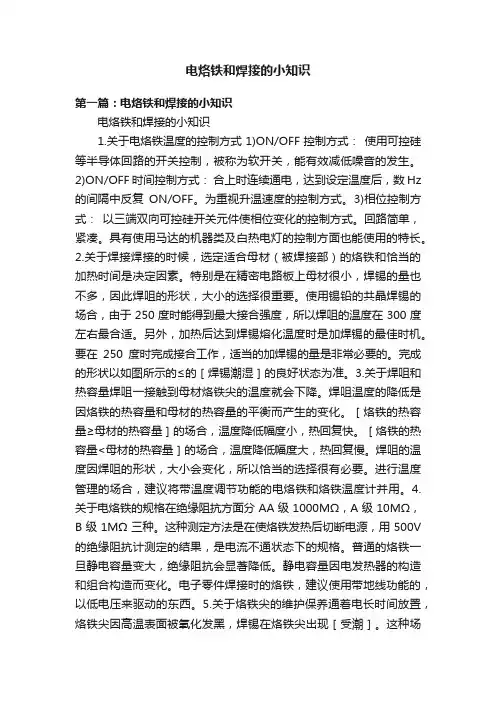

电烙铁和焊接的小知识第一篇：电烙铁和焊接的小知识电烙铁和焊接的小知识1.关于电烙铁温度的控制方式1)ON/OFF控制方式：使用可控硅等半导体回路的开关控制，被称为软开关，能有效减低噪音的发生。
2)ON/OFF时间控制方式：合上时连续通电，达到设定温度后，数Hz 的间隔中反复ON/OFF。
为重视升温速度的控制方式。
3)相位控制方式：以三端双向可控硅开关元件使相位变化的控制方式。
回路简单，紧凑。
具有使用马达的机器类及白热电灯的控制方面也能使用的特长。
2.关于焊接焊接的时候，选定适合母材（被焊接部）的烙铁和恰当的加热时间是决定因素。
特别是在精密电路板上母材很小，焊锡的量也不多，因此焊咀的形状，大小的选择很重要。
使用锡铅的共晶焊锡的场合，由于250度时能得到最大接合强度，所以焊咀的温度在300度左右最合适。
另外，加热后达到焊锡熔化温度时是加焊锡的最佳时机。
要在250度时完成接合工作，适当的加焊锡的量是非常必要的。
完成的形状以如图所示的≤的［焊锡潮湿］的良好状态为准。
3.关于焊咀和热容量焊咀一接触到母材烙铁尖的温度就会下降。
焊咀温度的降低是因烙铁的热容量和母材的热容量的平衡而产生的变化。
［烙铁的热容量≥母材的热容量］的场合，温度降低幅度小，热回复快。
［烙铁的热容量<母材的热容量］的场合，温度降低幅度大，热回复慢。
焊咀的温度因焊咀的形状，大小会变化，所以恰当的选择很有必要。
进行温度管理的场合，建议将带温度调节功能的电烙铁和烙铁温度计并用。
4.关于电烙铁的规格在绝缘阻抗方面分AA级1000MΩ，A级10MΩ，B级1MΩ三种。
这种测定方法是在使烙铁发热后切断电源，用500V 的绝缘阻抗计测定的结果，是电流不通状态下的规格。
普通的烙铁一旦静电容量变大，绝缘阻抗会显著降低。
静电容量因电发热器的构造和组合构造而变化。
电子零件焊接时的烙铁，建议使用带地线功能的，以低电压来驱动的东西。
5.关于烙铁尖的维护保养通着电长时间放置，烙铁尖因高温表面被氧化发黑，焊锡在烙铁尖出现［受潮］。
电烙铁焊接技术操作培训一、引言电烙铁焊接技术是电子制造行业中常用的连接电子元件的方法之一。
它具有简单、高效、灵活等优点，被广泛应用于电子设备制造、电路板修复等领域。
然而，正确的操作技术对焊接质量起着至关重要的作用。
本文旨在介绍电烙铁焊接技术的操作方法与注意事项，帮助读者掌握焊接技巧，提高工作效率。
二、电烙铁焊接技术操作步骤1. 准备工作在进行电烙铁焊接前，首先需要进行一些准备工作，确保焊接过程的顺利进行。
准备工作包括：a. 检查电烙铁的工作状态：确保电烙铁温度适宜，连接良好，没有损坏。
b. 清洁焊接表面：使用酒精或清洁剂清洁焊接表面，以去除油污、氧化物等杂质，保证焊接的质量。
c. 准备焊接材料：准备好焊锡丝、焊接剂等焊接材料，以备使用。
2. 烙铁使用技巧a. 焊接温度选择：根据焊接材料的要求选择合适的温度，确保焊接过程中焊锡能够熔化并均匀涂布在焊接表面上。
b. 入锡技巧：将焊锡丝轻轻触碰在电烙铁的烙头上，等待焊锡熔化并均匀附着在烙头上。
c. 固定焊锡丝：在焊锡未完全熔化之前，使用辅助工具或器械将焊锡丝固定在预定位置上，确保焊口的精准度。
d. 均匀涂布焊锡：将烙头沿着焊接表面均匀涂布焊锡，确保焊接质量。
3. 操作注意事项在进行电烙铁焊接过程中，还需要注意以下事项：a. 焊接安全防护：焊接过程中产生的热量和烟雾可能对身体造成伤害，因此应佩戴防护手套、眼镜等安全用具。
b. 环境通风：选择良好的通风环境进行焊接，确保烟雾及有害气体能够及时排出，保障操作者的身体健康。
c. 熟悉焊接材料：不同焊接材料对温度、焊接时间等要求不同，需要熟悉不同材料的焊接特性，并严格按照要求进行操作。
d. 注意焊接质量：焊接过程中应注意焊接质量，如焊点的均匀性、无虚焊、无锡露等问题，确保焊接连接的稳定可靠。
三、焊接技术常见问题及解决方法1. 虚焊虚焊指焊接点存在空洞，导致电阻增加，连接不牢固。
解决方法包括：a. 提高焊接温度，确保焊锡能够充分熔化。

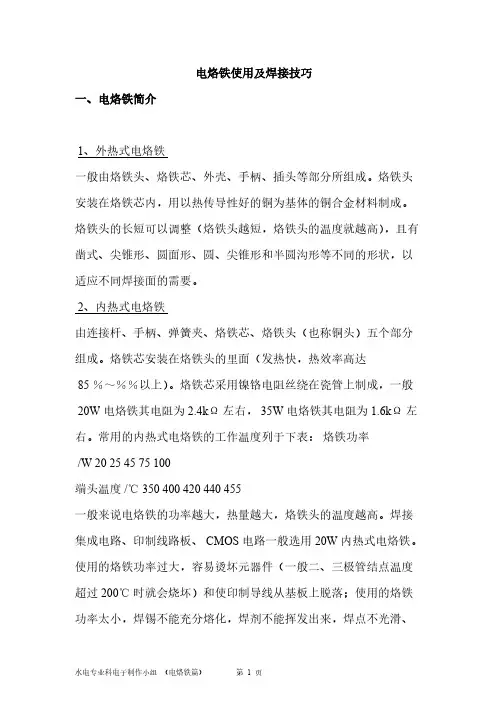

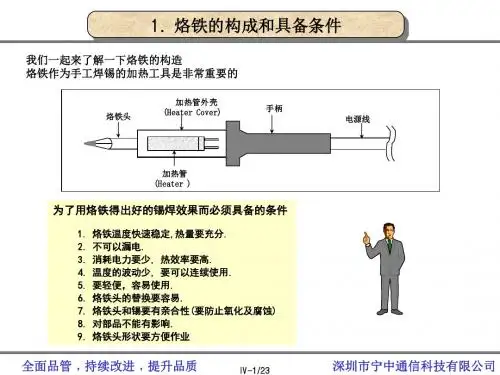

电烙铁使用及焊接技巧一、电烙铁简介1、外热式电烙铁一般由烙铁头、烙铁芯、外壳、手柄、插头等部分所组成。
烙铁头安装在烙铁芯内，用以热传导性好的铜为基体的铜合金材料制成。
烙铁头的长短可以调整（烙铁头越短，烙铁头的温度就越高），且有凿式、尖锥形、圆面形、圆、尖锥形和半圆沟形等不同的形状，以适应不同焊接面的需要。
2、内热式电烙铁由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）五个部分组成。
烙铁芯安装在烙铁头的里面（发热快，热效率高达85 ％～％％以上）。
烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般 20W 电烙铁其电阻为 2.4kΩ左右， 35W 电烙铁其电阻为 1.6kΩ左右。
常用的内热式电烙铁的工作温度列于下表：烙铁功率/W 20 25 45 75 100端头温度 /℃ 350 400 420 440 455一般来说电烙铁的功率越大，热量越大，烙铁头的温度越高。
焊接集成电路、印制线路板、 CMOS 电路一般选用 20W 内热式电烙铁。
使用的烙铁功率过大，容易烫坏元器件（一般二、三极管结点温度超过 200℃时就会烧坏）和使印制导线从基板上脱落；使用的烙铁功率太小，焊锡不能充分熔化，焊剂不能挥发出来，焊点不光滑、不牢固，易产生虚焊。
焊接时间过长，也会烧坏器件，一般每个焊点在 1.5 ～ 4S 内完成。
3、其他烙铁1 ）恒温电烙铁恒温电烙铁的烙铁头内，装有磁铁式的温度控制器，来控制通电时间，实现恒温的目的。
在焊接温度不宜过高、焊接时间不宜过长的元器件时，应选用恒温电烙铁，但它价格高。
2 ）吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁溶于一体的拆焊工具，它具有使用方便、灵活、适用范围宽等特点。
不足之处是每次只能对一个焊点进行拆焊。
3 ）汽焊烙铁一种用液化气、甲烷等可燃气体燃烧加热烙铁头的烙铁。
适用于供电不便或无法供给交流电的场合。
二、电烙铁的选择1、选用电烙铁一般遵循以下原则：①烙铁头的形状要适应被焊件物面要求和产品装配密度。
电烙铁的焊接知识培训电烙铁焊接知识培训一电烙铁简介二电烙铁的选择三电烙铁的使用四焊料五助焊剂六合格焊点与不合格焊点认识一电烙铁的简介1、外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。
由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。
烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与 220V 交流电源连接。
外热式电烙铁的规格很多，常用的有 25W,45W,75W,100W 等，功率越大烙铁头的温度也就越高。
烙铁芯的功率规格不同，其内阻也不同。
25W 烙铁的阻值约为 2k Ω， 45W 烙铁的阻值约为 1 k Ω， 75W 烙铁的阻值约为 0.6 k Ω， 100W 烙铁的阻值约为 0.5 k Ω。
烙铁头是用紫铜材料制成的，它的作用是储存热量和传导热量，它的温度必须比被焊接的温度高很多。
烙铁的温度与烙铁头的体积、形状、长短等都有一定的关系。
当烙铁头的体积比较大时，则保持时间就长些。
另外，为适应不同焊接物的要求，烙铁头的形状有所不同，常见的有锥形、凿形、圆斜面形等等。
如下为功率与温度的关系表：5W 280℃----400℃20W 290℃----410℃25W 300℃----420℃30W 310℃----430℃40W 320℃----440℃50W 320℃----440℃60W 340℃----450℃2、内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。
由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此，称为内热式电烙铁。
内热式电烙铁的常用规格为 20W,50W 几种。
由于它的热效率高， 20W 内热式电烙铁就相当于 40W 左右的外热式电烙铁。
内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时，必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。
内热式电烙铁的烙铁芯是用比较细的镍铬电阻丝绕在瓷管上制成的，其电阻约为 2.5k Ω左右（ 20W ），烙铁的温度一般可达 350OC 左右。
由于内热式电烙铁有升温快、重量轻、耗电省、体积小、热效率高的特点，因而得到了普通的应用。
3、恒温电烙铁由于恒温电烙铁头内，装有带磁铁式的温度控制器，控制通电时间而实现温控，即给电烙铁通电时，烙铁的温度上升，当达到预定的温度时，因强磁体传感器达到了居里点而磁性消失，从而使磁芯触点断开，这时便停止向电烙铁供电；当温度低于强磁体传感器的居里点时，强磁体便恢复磁性，并吸动磁芯开关中的永久磁铁，使控制开关的触点接通，继续向电烙铁供电。
如此循环往复，便达到了控制温度的目的。
电源指示灯亮红色表示正在加热，此时不能工作；当指示灯一闪一闪时表示已达到设定温度，可以工作。
4、吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁溶为一体的拆焊工具。
它具有使用方便、灵活、适用范围宽等特点。
这种吸锡电烙铁的不足之处是每次只能对一个焊点进行拆焊。
二电烙铁的选择电烙铁的种类及规格有很多种，而且被焊工件的大小又有所不同，因而合理地选用电烙铁的功率及种类，对提高焊接质量和效率有直接的关系。
选用电烙铁时，可以从以下几个方面进行考虑：1）焊接集成电路、晶体管及受热易损元器件时，应选用 20W 内热式或 25W 的外热式电烙铁。
2）焊接导线及同轴电缆时，应先用 45W~75W 外热式电烙铁，或 50W 内热式电烙铁。
3）焊接较大的元器件时，如行输出变压器的引线脚、大电解电容器的引线脚，金属底盘接地焊片等，应选用 100W 以上的电烙铁。
三电烙铁的使用1、电烙铁使用前的处理在使用前先通电给烙铁头“ 上锡” 。
首先用挫刀或砂纸把烙铁头按需要挫成一定的形状，然后接上电源，当烙铁头温度升到能熔锡时，将烙铁头在松香上沾涂一下，等松香冒烟后再沾涂一层焊锡，如此反复进行二至三次，使烙铁头的刃面全部挂上一层锡便可使用了。
用万用表欧姆档测量插头两端是否有开路短路情况，再用Rx1000或Rx10000档测量插头和外壳之间的电阻，如指针不动或电阻大于2-3MΩ就可不漏电的安全使用。
2、电烙铁焊接步骤1) 准备施焊清洁被焊元件处的积尘及油污 , 再将被焊元器件周围的元器件左右掰一掰 , 让电烙铁头可以触到被焊元器件的焊锡处 , 以免烙铁头伸向焊接处时烫坏其他元器件。
焊接新的元器件时 , 应对元器件的引线镀锡，准备好焊锡丝和烙铁。
此时特别强调的是烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。
2) 加热焊件将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。
3) 熔化焊料当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。
4) 移开焊锡当熔化一定量的焊锡后将焊锡丝移开。
5) 移开烙铁当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。
上述过程，对一般焊点而言大约二，三秒钟。
对于热容量较小的焊点，例如印制电路板上的小焊盘，有时用三步法概括操作方法，即将上述步骤2，3合为一步，4，5合为一步。
实际上细微区分还是五步，所以五步法有普遍性，是掌握手工烙铁焊接的基本方法。
特别是各步骤之间停留的时间，对保证焊接质量至关重要，只有通过实践才能逐步掌握。
3、电烙铁使用注意事项a：在用烙铁前检查烙铁是否接地良好（用万用表测烙铁头与地线应短路）。
b：海綿用來收集錫渣和錫珠,上班前应将海棉清洗干净，海棉需保持有一定量水份，无积水且湿润效果最佳，水量不宜超过海棉的1/3。
(湿度要求海绵全部湿润后，握在手掌心，五指自然合拢即可)c：平时不用烙铁的时候，要让烙铁嘴上保持有一定量的锡，不可把烙铁嘴在海棉上清洁后存放于烙铁架上d：电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被“ 烧死” 不再“ 吃锡” 。
e：每天用完后，先清洁，再加足锡，然后马上切断电源。
f：更换烙铁芯时要注意引线不要接错，因为电烙铁有三个接线柱，而其中一个是接地的，另外两个是接烙铁芯两根引线的（这两个接线柱通过电源线，直接与 220V 交流电源相接）。
如果将 220V 交流电源线错接到接地线的接线柱上，则电烙铁外壳就要带电，被焊件也要带电，这样就会发生触电事故。
g：使用过程中不要任意敲击电烙铁头以免损坏。
h：當烙鐵頭上有黑色氧化層時候，可用砂布擦去，然後通電，並立即上錫f：不可手抓烙铁从流水线上取板或放板入流水线，避免烫伤上、下工序人员或烫伤产品。
四焊接材料焊锡是连接元器件与线路板之间的介质，我们在电子线路的安装和维修中经常用到的焊锡是由锡和铅两种金属按一定比例融合而成的，其中锡所占的比例稍高。
焊锡的熔点会随着锡铅比例的不同而变化，锡铅合金的熔点低于任何其它合金的熔点。
优质的焊锡它的锡铅比例是按63%的锡和37%的铅配比的，这种比例的焊锡，其熔点为183℃。
有些质量较差的焊锡熔点较高，而且凝固后焊点粗糙呈糠渣状，这是由于焊锡中铅含量过高所致。
纯锡Sn(Stan-num)为银白色，有光泽，富有延展性，在空气中不易氧化，它的熔点为232℃。
锡能与大多数金属熔融而形成合金。
但纯锡的材料呈脆性，为了增加焊料的柔韧性和降低焊料的熔点，必须用另一种金属与锡融合，以缓和锡的性能。
纯铅Pb(Plum-bum)为青灰色，质软而重，有延展性，容易氧化，有毒性，纯铅的熔点为327℃。
当锡和铅按比例融合后，构成锡铅合金焊料，此时，它的熔点变低，使用方便，并能与大多数金属结合。
某种金属是否能够焊接，是否容易焊接，取决于二个因数：第一、该焊料是否能与焊件形成化合物；第二、焊接表面是否有影响焊接牢度的污锈物。
焊接时，焊锡能与大多数金属物（如金、银、铜、铁）反应生成一种相当硬而脆的金属化合物，这种化合物能使焊件与焊料牢固的结合在一起，但有些金属（如钛、硅、铬等）不能与焊锡反应，因而，这些金属材料就不能用焊锡来焊接。
五助焊剂助焊剂是一种促进焊接的化学物质。
在锡焊中，它是一种不可缺少的辅助材料，其作用极为重要。
１．助焊剂的作用（1）溶解被焊母材表面的氧化膜在大气中，被焊母材表面总是被氧化膜覆盖着，其厚度大约为2×10-9～2×10-8m。
在焊接时，氧化膜必然会阻止焊料对母材的润湿，焊接就不能正常进行，因此必须在母材表面涂敷助焊剂，使母材表面的氧化物还原，从而达到消除氧化膜的目的。
（2）防止被焊母材的再氧化母材在焊接过程中需要加热，高温时金属表面会加速氧化，因此液态助焊剂覆盖在母材和焊料的表面可防止它们氧化。
（3）降低熔融焊料的表面张力熔融焊料表面具有一定的张力，就像雨水落在荷叶上，由于液体的表面张力会立即聚结成圆珠状的水滴。
熔融焊料的表面张力会阻止其向母材表面漫流，影响润湿的正常进行。
当助焊剂覆盖在熔融焊料的表面时，可降低液态焊料的表面张力，使润湿性能明显得到提高。
2．助焊剂的种类助焊剂的种类繁多，一般可分为无机系列、有机系列和树脂系列。
（1）无机系列助焊剂无机系列助焊剂的化学作用强，助焊性能非常好，但腐蚀作用大，属于酸性焊剂。
因为它溶解于水，故又称为水溶性助焊剂，它包括无机酸和无机盐２类。
含有无机酸的助焊剂的主要成分是盐酸、氢氟酸等，含有无机盐的助焊剂的主要成分是氯化锌、氯化铵等，它们使用后必须立即进行非常严格的清洗，因为任何残留在被焊件上的卤化物都会引起严重的腐蚀。
这种助焊剂通常只用于非电子产品的焊接，在电子设备的装联中严禁使用这类无机系列的助焊剂。
（2）有机系列助焊剂（OA）有机系列助焊剂的助焊作用介于无机系列助焊剂和树脂系列助焊剂之间，它也属于酸性、水溶性焊剂。
含有有机酸的水溶性焊剂以乳酸、柠檬酸为基础，由于它的焊接残留物可以在被焊物上保留一段时间而无严重腐蚀，因此可以用在电子设备的装联中，但一般不用在SMT的焊膏中，因为它没有松香焊剂的粘稠性（起防止贴片元器件移动的作用）。
（3）树脂系列助焊剂在电子产品的焊接中使用比例最大的是松香树脂型助焊剂。
由于它只能溶解于有机溶剂，故又称为有机溶剂助焊剂，其主要成分是松香。
松香在固态时呈非活性，只有液态时才呈活性，其熔点为127℃活性可以持续到315℃。
锡焊的最佳温度为240～250℃，所以正处于松香的活性温度范围内，且它的焊接残留物不存在腐蚀问题，这些特性使松香为非腐蚀性焊剂而被广泛应用于电子设备的焊接中。
为了不同的应用需要，松香助焊剂有液态、糊状和固态３种形态。
固态的助焊剂适用于烙铁焊，液态和糊状的助焊剂分别适用于波峰焊和再流焊。
