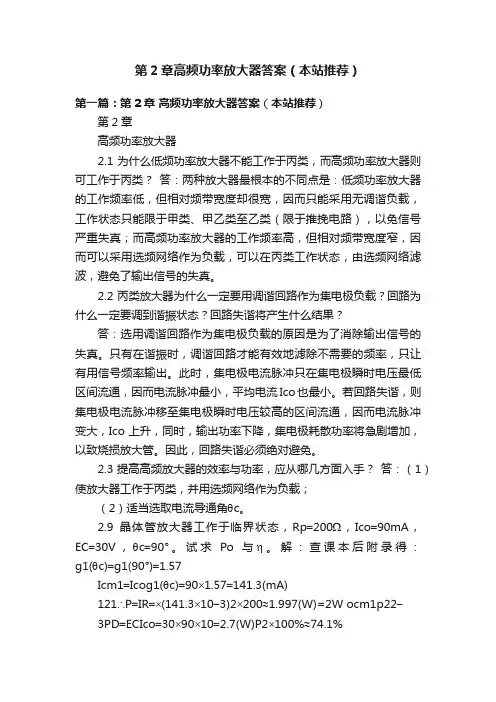

第2章高频功率放大器答案（本站推荐）第一篇：第2章高频功率放大器答案（本站推荐）第2章高频功率放大器2.1为什么低频功率放大器不能工作于丙类，而高频功率放大器则可工作于丙类？答：两种放大器最根本的不同点是：低频功率放大器的工作频率低，但相对频带宽度却很宽，因而只能采用无调谐负载，工作状态只能限于甲类、甲乙类至乙类（限于推挽电路），以免信号严重失真；而高频功率放大器的工作频率高，但相对频带宽度窄，因而可以采用选频网络作为负载，可以在丙类工作状态，由选频网络滤波，避免了输出信号的失真。
2.2丙类放大器为什么一定要用调谐回路作为集电极负载？回路为什么一定要调到谐振状态？回路失谐将产生什么结果？答：选用调谐回路作为集电极负载的原因是为了消除输出信号的失真。
只有在谐振时，调谐回路才能有效地滤除不需要的频率，只让有用信号频率输出。
此时，集电极电流脉冲只在集电极瞬时电压最低区间流通，因而电流脉冲最小，平均电流Ico也最小。
若回路失谐，则集电极电流脉冲移至集电极瞬时电压较高的区间流通，因而电流脉冲变大，Ico上升，同时，输出功率下降，集电极耗散功率将急剧增加，以致烧损放大管。
因此，回路失谐必须绝对避免。
2.3提高高频放大器的效率与功率，应从哪几方面入手？答：（1）使放大器工作于丙类，并用选频网络作为负载；（2）适当选取电流导通角θc。
2.9晶体管放大器工作于临界状态，Rp=200Ω，Ico=90mA，EC=30V，θc=90︒。
试求Po与η。
解：查课本后附录得：g1(θc)=g1(90︒)=1.57Icm1=Icog1(θc)=90⨯1.57=141.3(mA)121∴P=IR=⨯(141.3⨯10-3)2⨯200≈1.997(W)=2W ocm1p22-3PD=ECIco=30⨯90⨯10=2.7(W)P2⨯100%≈74.1%∴η=o=PD2.72.10已知谐振功率放大器的导通角θc分别为180︒、90︒和60︒时，都工作在临界状态，且三种情况下的EC、Icmax也都相同。
思考题与习题1.1通信系统的组成包括几部分，各部分的作用是什么？答：是由信源、输入变换器、输出变换器、发送设备、接收设备和信道组成。
信源就是信息的来源。
输入变换器的作用是将信源输入的信息变换成电信号。
发送设备用来将基带信号进行某种处理并以足够的功率送入信道，以实现信号的有效传输。
信道是信号传输的通道，又称传输媒介。
接收设备将由信道送来的已调信号取出并进行处理，还原成与发送端相对应的基带信号。
输出变换器将接收设备送来的基带信号复原成原来形式的信息。
1.2 在通信系统中为什么要采用调制技术？答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。
采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制技术可以进行频分多路通信，实现信道的复用，提高信道利用率。
1.3 简述超外差接收机中混频器的作用。
答：混频器是超外差接收机中的关键部件，它的作用是将接收机接收到的不同载频已调信号均变为频率较低且固定的中频已调信号。
由于中频是固定的，且频率降低了，因此，中频选频放大器可以做到增益高、选择性好且工作稳定，从而使接收机的灵敏度、选择性和稳定性得到极大的改善。
1.5 和模拟通信相比，数字通信有什么优点？答：数字通信与模拟通信相比具有明显的优点。
它抗干扰能力强，通信质量不受距离的影响，能适应各种通信业务的要求，便于采用大规模集成电路，便于实现保密通信和计算机管理。
不足之处是占用的信道频带较宽。
1.6在数字通信系统中，指出模拟信源和数字信源对系统的影响。
答：在数字通信系统中，若是数字信源，其系统组成如图1.2.4所示。
若是模拟信源，可在数字信源系统基础上，附加两个变换环节：一是在信源编码前加A/D转换，二是在信源解码后加D/A 转换。
2.1描述选频网络的性能指标有哪些？矩形系数是如何提出来的？答：常用谐振频率、通频带和选择性三个参数来描述选频网络的性能指标。
一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。
（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。
（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。
（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。
（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。
（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。
（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。
（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。
（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。
第二章高频功率放大器思考题与习题一、填空题2-1、为了提高效率，高频功率放大器多工作在或状态。
2-2、为了兼顾高的输出功率和高的集电极效率，实际中通常取θc = 。
2 -3、根据在发射机中位置的不同，常将谐振功率放大器的匹配网络分为、、三种。
二思考题2-1、谐振功率放大器工作于欠压状态。
为了提高输出功率，将放大器调整到临界状态。
可分别改变哪些参量来实现？当改变不同的量时，放大器输出功率是否一样大？2-2、为什么高频功率放大器一般要工作于乙类或丙类状态？为什么采用谐振回路作负载？谐振回路为什么要调谐在工作频率？2-3、为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？2-4、丙类高频功率放大器的动态特性与低频甲类功率放大器的负载线有什么区别？为什么会产生这些区别？动态特性的含意是什么？2-5、一谐振功放的特性曲线如图题2-5所示,试为下列各题选取一正确答案：(1)该功放的通角θ为：(a)θ>90。
； (b)θ=90。
；(c)θ<90o。
(2)放大器的工作状态系：(a) 由E c、E B决定；(b)由U m、U bm决定；(c)由u BE max、u CE min决定。
(3)欲高效率、大功率,谐振功放应工作于：(a)欠压状态；(b)临界状态；(c) 过压状态(4)当把图P4.l中的A点往上移动时,放大器的等效阻抗是：(a)增大；(b)不变；(c)减小。
相应的工作状态是：(a)向欠压状态变化；(b)向过压状态变化；〈c〉不变。
图思2-52-6. 采用两管并联运用的谐振功率放大器,当其中一管损坏时,发现放大器的输出功率约减小到原来的1/4,且管子发烫,试指出原来的工作状态。
2-7高频功率放大器当u b=U b cosωc t时,uc=U cm cos5ωc t,试回答下列问题：(1)若放大器工作在欠压状态,为了使输出功率最大,应调整哪一个参数?如何调整?(2)若放大器工作在欠压状态,在保持P。
第2章小信号选频放大器——典型题分析1．试画出下图所示放大器的交流通路。
工作频率f=465kHZ。
答：根据画交流通路的一般原则，即大电容视为短路，直流电源视为短路，大电感按开路处理。
就可以很容易画出其交流通路。
对于图中0.01μF电容，因工作频率为465kHZ，其容抗为，相对于与它串联和并联的电阻而言，可以忽略，所以可以视为短路。
画出的交流通路如图所示。
2．单调谐放大器中，若谐振频率f0=10.7MHZ，CΣ= 50pF，BW0.7=150kHz，求回路的电感L和Q e。
如将通频带展宽为300kHZ，应在回路两端并接一个多大的电阻？(对应课本上题2-3)解：（1）求L和Q e（H）= 4.43μH（2）电阻并联前回路的总电导为47.1（μS）电阻并联后的总电导为94.2（μS）因故并接的电阻为高频功率放大器——典型例题分析1．已知谐振功率放大器V CC＝20V，I c0＝250mA，P o＝4W，U cm＝0.9V CC，试求该放大器的P D、P c、ηC和I c1m为多少？解：已知V CC＝20V，I c0＝250mA，P o＝4W，U cm＝0.9V CC，则P D= V CC× I c0＝20×0.25=5WP c= P D－P o=5－4=1WηC = P o / P DC =4/5=80%U cm＝0.9V CC=0.9×20=18VI c1m＝2P o /U cm＝2×4/18≈444.4mA2．已知谐振功率放大器V CC＝30V，I c0＝100mA，U cm＝28V，θ＝600，g1(θ)＝1.8，试求P o、R P和ηC为多少？解：已知V CC＝30V，I c0＝100mA，U cm＝28V，θ＝600，g1(θ)＝1.8，则P D= V CC× I c0＝30×0.1=3Wξ＝U cm / V CC＝28/30≈0.93ηC＝g1(θ)ξ＝×1.8×0.93=83.7%P o =ηC×P DC=0.837×3≈2.51W由于，则)1(2'e LL P Q R R R +==)11(2'e Q C C += 1-==PLL e R R C R Q ω156.2Ω3.已知谐振功率放大器输出功率P o ＝4W ，ηC ＝60％，V CC ＝20V ，试求P c 和I c0。
通信电子线路自测题与习题第一章绪论一、自测题1、一个完整的通信系统应有、、、、五部分组成。
2、人耳能听到的声音的频率约在到的范围内。
作业题1、为什么在无线电通信中要使用“载波”发射，其作用是什么？2、在无线电通信中为什么要采用“调制”与“解调”，各自的作用是什么？3、计算机通信中应用的“调制解调”与无线电通信中的“调制解调”有什么异同点？二、思考题试说明模拟信号和数字信号的特点？它们之间的相互转换应采用什么器件实现？第二章高频小信号放大器一、自测题倍时所对应的频率。
二、思考题影响谐振放大器稳定性的因素是什么？反馈导纳的物理意义是什么？三、习题2-1 已知LC串联谐振回路的f0=1.5MHz，C=100PF，谐振时电阻r=5Ω，试求：L和Q。
2-2 已知LC并联谐振回路的电感L在f=30MH z时测得L=1μH，Q0=100。
求谐振频率f0=30MH z时的C和并联谐振电阻R p。
2-3 已知LCR并联谐振回路，谐振频率f0为10MH z。
电感L在f=10MH z时，测得L=3μH，Q0=100。
并联电阻R=10kΩ。
试求回路谐振时的电容C，谐振电阻R p和回路的有载品质因数。
2-4 晶体管3DG6C的特征频率f T=250MHZ z，β0=80，求f=1MHz 和20MH z、50MH z时该管的β值。
2-5 有一共射-共基级联放大器的交流等效电路如图所示。
放大器的中心频率f0=10.7MHz, R l=1kΩ，回路电容C=50pf，电感的Q0=60，输出回路的接入系数P2=0.316。
试计算谐振时的电压增益A U0，通频带2△f0.7。
晶体管的y参数为y ie= (2.86+j3.4)ms; y re= (0.08-j0.3)ms; y fe= (26.4-j36.4)ms; y oe = (0.2+j1.3)ms.第三章高频功率放大器一、填空题1、为了提高效率，高频功率放大器多选择工作在或工作状态。
解: 设放大电路的选频电路由简单LC 并联回路构成.则LC 回路谐振频率465kHz,为满足带宽要求,回路的品质因数应为5810810465337.0≈⨯⨯==BW f Q o L 此回路谐振电阻为5.922==C f Q R o Lπ (k Ω) 改为1992L o Q R f Cπ== (k Ω)回路未接电阻时固有谐振电阻为1592≈=Cf Q R o oo π (k Ω)改为3422oo o Q R f Cπ=≈ (k Ω)因此需并联电阻为221=-=RR RR R o oL (k Ω)改为476oL o RR R R R==- (k Ω)2.4解:为计算简化,这里1R 与电容2C 的容抗之比π221=C X R 较大,可采用部分接入法公式 )(1002121pF C C C C C =+=∑电感 )(253.0)2(12mH C f L o ≈=∑π接入系数 P=5.0212=+C C C1R 在两端等效为)(2021Ω==k P R R T 电感固有品质因数50,对应的固有谐振电阻)(58.792Ω≈=∑k C f Q R o oo π端等效电阻为)(16Ω≈+k R R R R oT oT有载品质因数10101623=⨯⨯=∑C f Q o L π习题3.1 高频功率放大器的主要作用是什么?应对它提出哪些主要要求？答：高频功率放大器的主要作用是放大高频信号或高频已调波信号，将直流电能转换成交流输出功率。
要求具有高效率和高功率输出。
3.2 为什么丙类谐振功率放大器要采用谐振回路作负载？若回路失谐将产生什么结果？若采用纯电阻负载又将产生什么结果？答：因为丙类谐振功率放大器的集电极电流i c为电流脉冲，负载必须具有滤波功能，否则不能获得正弦波输出。
若回路失谐集电极管耗增大，功率管有损坏的危险。
若采用纯电阻负载则没有连续的正弦波输出。
3.3 高频功放的欠压、临界和过压状态是如何区分的？各有什么特点？答：根据集电极是否进入饱和区来区分，当集电极最大点电流在临界线右方时高频功放工作于欠压状态，在临界线上时高频功放工作临界状态，在临界线左方时高频功放工作于过压状态。
例 某谐振功率放大器，晶体管的饱和临界线斜率0.5s cr g =,0.6V bZ U =，电源电压24V cc V =,0.2V bb V =−，输入信号振幅2V bm U =，输出回路谐振电阻50P R =Ω，输出功率2W o P =，试求：(1)集电极电流最大值CM I 、输出电压振幅cm U 、集电极效率c η；(2)判断放大器工作于什么状态?(3)当P R 变为何值时，放大器工作于临界状态，这时输出功率o P 、集电极效率c η分别为何值?题意分析 此题虽然给出了饱和临界线的斜率cr g ，但是没有说明是临界工作状态，因而不能用cr g 来计算CM I 或cm U ，而是要用一般的通用公式计算。
判断是否是临界状态时才能应用cr g 计算。
解(1)由于0.6(0.2)cos 0.42bZ bb c bmU V U θ−−−===，得66.4c θ=°，查表0(66.4)0.241α°=,1(66.4)0.421α°=由2112o c m P P I R =和10.2828(A)282.8(mA)c m I ====， 则31282.8105014.14(V)cm c m P U I R −==××= 11282.8()671.7(mA)0.421CM c m c I I αθ=== 直流电源cc V 输入功率00()24671.70.2413885.1(mW)αθ====××=cc c cc CM c P V I V I集电极效率200051.5%3885.1η====o c P P (2)判断放大器工作于什么状态，可以利用cr g 来进行。
若为临界状态则满足()CM cr cc cm I g V U =−。
实际上，放大器的14.14V cm U =，671.7mA =CM I ，这里可以用两个方法判断。
①若14.14(V)cm U =，对应于临界状态的CM I ′为()0.5(2414.14) 4.93(A)CMcr cc cm I g V U ′=−=×−=,<′CM CM I I 为欠压状态。
第1章绪论自测题一、填空题1．从广义上来讲，无论是用任何方法、通过任何媒介完成都称为通信。
2．1864年英国物理学家从理论上预见了电磁波的存在，1887年德国物理学家以卓越的实验技巧证实了电磁波是客观存在的。
此后，许多国家的科学家都在纷纷研究如何利用电磁波来实现信息的传输，其中以的贡献最大，使无线电通信进入了实用阶段。
3．标志着电子技术发展史上的三大里程碑分别是、和。
4．一个完整的通信系统由、和组成。
5．发送设备的主要任务是，接收设备的主要任务是。
6．调制是用低频信号控制高频载波的、或。
7．比短波波长更短的无线电波称为，不能以和方式传播，只能以方式传播。
8．短波的波长较短，地面绕射能力，且地面吸收损耗，不宜沿传播，短波能被电离层反射到远处，主要以方式传播。
9．在无线广播调幅接收机中，天线收到的高频信号经、、、后送入低频放大器的输入端。
答案：1．信息的传递；2．麦克斯韦，赫兹，马克尼；3．电子管，晶体管，集成电路；4．发送设备，信道，接收设备；5．调制和放大，选频、放大和解调；6．振幅，频率，相位；7．超短波，地波，天波，空间波；8．弱、较大、地表、天波；9．高频小信号放大器，混频器，中频放大器，检波器。
二、选择题1．1978年，美国贝尔实验室研制成功的第一代模拟移动通信技术是。
A．CDMA B．TDMA C．FDMA D．GSM2．2000年，国际电信联盟从10种第三代地面候选无线接口技术方案中最终确定了三个通信系统的接口技术标准，其中，以中国大唐电信集团为代表提出的 。
A ．CDMAB ．WCDMAC ．TD-SCDMAD ．CDMA20003．无线电波的速率为c ，波长为λ，频率为f ，三者之间的正确关系是 。
A ．/c f λ=B ．/c f λ=C ．/f c λ=D ．/f c λ=4．为了有效地发射电磁波，天线尺寸必须与辐射信号的 。
A ．频率相比拟B ．振幅相比拟C ．相位相比拟D ．波长相比拟5．有线通信的传输信道是 。
第二章功率放大器习题参考答案2－1 图P2-1所示互补推挽功率输出级，设电源电压V 15==EE CC V V ，负载电阻Ω8=L R ，输出功率为9W ，试计算甲类和乙类两种情况下的效率C η如何变化？说明了什么问题？若从乙类变到甲类，电流I 应如何变化？在负载上得到最大输出功率是否也发生变化？ [参考答案：％甲40=C η、％乙63=C η]图P2-1解：因负载电阻Ω8=L R ，输出功率=O P 9W ，则输出电压幅值为 8×9×2=2=L o Lm R P V V=12 V 812==L Lm Lm R V I A=1.5A 1. 甲类工作时，每管工作电流等于输出电流幅值的一半，该电流为直流电源提供的电流。
75.0=2=LmCQ I I A 电源功率75.0×30=)+(=CQ EE CC D I V V P W=22.5W 效率%40=5.229==D O C P P η甲2. 乙类工作时，每管电流幅值Cm 1.5I ACm CQ 1.50.477ππI I === A 477.0×30=)+(=CQ EE CC D I V V P W ＝14.3W O C D 963%14.3P P η===乙 3. 从乙类变到甲类，静态电流CQ I 增大导致管耗增大，输出电压幅值减小，使得输出功率减小。
2－2 如图P2-2所示：(1) 若功率管V 8.0=CE(sat)V ，求o P 、c η和每管的Cmax P 。
(2)若CE(sat)V 可忽略，功率管的5=CM P W ，电路向两个并联的16Ω负载供电，为使电路安全工作，求CC V 。
[参考答案：（1）O P =3.89W, C η=73%, Cmax P =0.9W; (2) CC V ≤20V ]图P2-2解：(1) 每管电源电压 V 12=2=′CCCCV V 93.0128.012=′′=′=CC CE(sat)CCCC cm ＝－－V V V V V ξ22222Cm CCo L L 0.931222216V V P R R ξ'⨯===⨯W ＝3.89 W 16×π12×93.0×2=π2=2L 2CC D R V ξP W ＝5.33W%73=33.589.3==D o c P P η 22CC OmaxL 12 4.5W 2216V P R '===⨯ 每管管耗5.4×2.0=2.0=Om ax Cm ax P P W=0.9W (2) 若忽略CE(sat)V ，则5=,1=CM P ξW 222CC CC CCOmaxL L L 22(//)28V V V P R R R ==='⨯ 因为8×2×2.0=2.0=≥2CCOmaxCmax CM V P P P所以2.0/5×16=2.0/16≤CM CC P V V= 20V2－3 如图P2-3所示互补对称OTL 电路，设其最大不失真功率为6.25W ，晶体管饱和压降及静态功耗可以忽略不计。
自测卷25．双边带（DSB）信号的振幅正比于UΩuΩ(t)|uΩ(t)|1、下列不属于小信号谐振放大器的技术指标是电压增益通频带非线性失真系数选择性2、某调幅广播电台的音频调制信号频率100Hz～8KHz ，则已调波的带宽为 16KHz200KHz4KHz8KHz3、对于同步检波器，同步电压与载波信号的关系是同频不同相同相不同频同频同相不同频不同相4、串联型石英晶振中，石英谐振器相当于元件电容电阻电感短路线6、下列电路不属于频谱搬移电路的是调幅电路调频电路检波电路3、丙类谐振功放其谐振回路调谐于分量基波二次谐波其它高次谐波直流分量7、反馈式正弦波振荡器的平衡条件是AF=1，φA+φF = 2nπAF>1，φA+φF = 2nπAF<1，φA+φF = 2nπAF=1，φA+φF = nπ8、影响丙类谐振功率放大器性能的主要参数不包括VCCVBBUbmRi8、影响丙类谐振功率放大器性能的主要参数不包括VCCVBBUbmRi1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把视为开路；画交流通路时，把视为短路。
2．晶体管正弦波振荡器产生自激振荡的相位条件是，振幅条件是。
3．调幅的就是用信号去控制，使载波的振幅随大小变化而变化。
4．小信号谐振放大器的主要特点是以作为放大器的交流负载，具有和功能。
5、在无线电技术中，一个信号的表示方法有三种，分别是, , ;5．谐振功率放大器的调制特性是指保持及不变的情况下，放大器的性能随变化，或随变化的特性。
1．放大器的噪声系数NF是指与两者的比值，用分贝表示即为。
2．电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为，发射极至基极之间的阻抗Zbe性质应为，基极至集电极之间的阻抗Zcb性质应为。
3．根据干扰产生的原因，混频器的干扰主要有, , , 四种。
4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是，在调频信号中是。
高频自测题（一）一、选择填空1、高频功放一般工作于A、甲类B、乙类C、甲乙类D、丙类2、包络检波器中产生惰性失真的原因是A、RC太小B、RC太大C、交流电阻太小D、交流电阻太大3、角度调制包括A、调幅和调频B、调相和调频C、调幅和调相D、AF和FM4、高频振荡器的两种基本类型为A、变压器耦合和三点式B、RC相移和三点式C、文氏电桥和三点式D、文氏电桥和RC相移5、高频与低频功放的共同点为A、要求输出功率大、效率高B、通频带均宽C、均工作甲乙类D、均工作于丙类6、在反馈振荡器中的反馈为A、正反馈B、负反馈C、电压反馈D、电流反馈7、晶体振荡器的频率稳定度比 LC振荡器A、高B、低C、相等D、不一定高8、斜率鉴频器由A、相位检波器组成B、包络检波器组成C、频—相位检波器组成D、频—幅变换器和包络检波器组成9、从信号的频谱搬移的观点来看，检波是A、信号功率放大的过程B、信号电流放大的过程C、信号电压放大的过程D 、信号频谱搬移的过程10、频率调制时，已调波的相位偏移与调制信号A 、成正比B 、成反比C 、的积分成正比D 、的微分成正比 11、三点式振荡器的相位平衡判据是A 、射同基（集）反B 、基同射反C 、集同射反12、若要求功率放大器输出功率最大,功放应工作于哪种状态 A 、欠压 B 、临界 C 、弱过压 D 、过压二、分析计算题1、某中频放大器由三级谐振放大器组成，所用器件的参数相同，且均谐振于10MHz ，集电极LC 选频网络的电感5=L μH ，空载时的品质因素1000=Q ，初次级接入系数分别为2.013231==N N p ，2.013452==N Np ，晶体管参数为ms g ie 8.2=，ms g oe 1.0=,ms y fe 40=其余参数略。
求（1） 谐振回路的C 值。
（2） 单级谐振电压增益0V A 和通频带7.02f ∆。
（3） 总回路的电压增益()30V A 和总的通频带()37.02f ∆。
⾼频试题⾼频试题⼀、填空题1．⼀个完整的通信系统由__________、__________、__________、__________、___________五部分组成。
（信号源、发送设备、传输信道、接收设备、终端设备）2．调制有_________、__________、_________三种⽅式。
（调幅、调频、调相）3．⽆线电波在空间的传播⽅式有________、_________、__________三种。
（地波、天波、直线波）⼆、简答题1．画出⽆线通信调幅发射、接收机的原理框图，并说明各部分的作⽤。
2．画出通信系统组成框图，试述各部分的作⽤。
第⼀章⾼频⼩信号放⼤器⼀、填空题1、所谓“⾼频”通常指低于频率范围的信号频率。
（微波）2、⾼频⼩信号调谐放⼤器主要由与两部分组成。
所谓⼩信号的“⼩”字，主要是强调放⼤这种信号的放⼤器⼯作在范围内。
所谓“调谐”主要指放⼤器的负载为。
调谐回路的主要作⽤是、。
（放⼤器，调谐回路，线性，调谐回路，选频，抑制⼲扰）3、在有载品质因数Qe相同的情况下，双调谐回路放⼤器的通频带为单调谐回路放⼤器的倍，矩形系数⽐单调谐回路放⼤器的（⼤还是⼩），选择性更。
（2?，⼩，好）4、多级单调谐回路的电压增益⽐单调谐的要_____，通频带要_____，回路的选择性要_______。
（⼤，窄，⾼）5、LC回路并联谐振时，回路________最⼤，且为纯___________。
（阻抗、电阻）6、⾼频⼩信号谐振放⼤器的常⽤的稳定⽅法有________和________；引起其⼯作不稳定的主要原因是_________；该放⼤器级数的增加，其增益将________，通频带将_________。
（中和法、失配法、Cbc’⼤、变⼤、变窄）7、单级单调谐放⼤器的通频带= ，矩形系数= ；多级单调谐放⼤器的通频带= ，矩形系数较单级的要。
⼆判断题1、双调谐回路的选择性要⽐单调谐回路的选择性好（）2、单级单调谐回路的选择性要⽐多级单调谐回路的选择性要好。
第二章高频功率放大器一、填空题1、丙类高频功率放大器又称为____________功率放大器，常在广播发射系统中用作____________级。
2、按照通角θC来分类，θC=180°的高频功率放大器称为_____类功放；θC<90°的高频功率放大器称为_____类功放。
3、功率放大器的工作状态按照集电极电流的通角θC的不同可分为四类：当θC= ______时，为_____类：当θC=_____时，为_____类；当θC<____时为____类；当____<θC<____时，为_____类。
（该工作状态系指甲、乙、丙类。
下同）为了提高谐振功率放大器的功率，常使它工作在____类。
4、线性功放适用于放大__________信号，谐振功放适合于放大单频信号和调频__________信号等。
5、分析、设计高频功放的最终目的是保证放大器件安全工作，在允许的_____范围内_____地输出足够大的信号功率。
6、若谐振功放的输入电压U be为余弦波，其集电极电流i C是_______脉冲，但放大器输出回路的电压仍为_______。
7、谐振功放工作于非线性状态，i C, i B是U be, U ce的_______函数，工程上可采用______________近似分析法。
8、谐振功率放大器集电极电流的通角θC与U BB，U bm，U BZ的关系是：θ=_______；若谐振功放原工作在乙类状态时，当输入信号电压振幅U bm C减小，则放大器工作于____类；当U BB由负值向正值方向增加到一定值时，则可使放大器工作于_____类。
9、若谐振功率放大器集电极谐振阻抗为R P，尖顶脉冲电流的高为I cmax，通角为θC，则：电源Ec提供的直流功率P D=______；输出功率P0=________。
放大器能量转换效率ηC=________；θC越小效率______，但输出功率_____。
为此常选θC约为_______左右为宜。
10、欠压工作状态是指晶体管在输入信号的全周期内都工作在特性曲线的_______；过压工作状态是指在信号周期内部分时间晶体管工作于_______区。
11、若工作于临界状态的谐振功放，在E C、U BB、U bm不变时，增加谐振电阻R P，则将进入________状态，动态特性曲线的斜率将________。
12、放大器工作在欠压状态，若使E C、U BB、U bm不变。
当负载谐振电阻R P增加而向临界状态过渡时，则动态特性曲线的斜率将____，放大器交流输出电压U cm将________,集电极耗散功率P c将_____,集电极直流供给功率将_____。
将_____。
效率ηC13、当R P、U BB、U bm不变时，增大E C，谐振功放的工作状态将从原来的临界状态进入_______状态，则直流供给功率将______，交流输出功率将______，集电极耗散功率将______。
14、当R P、U BB、U bm不变时，增大E C，谐振功放的工作状态将从原来的临界状态进入_______状态，若要实现集电极调幅，应使放大器工作在______。
15、当E C、U BB、R P不变，增大U bm时，谐振功放将从原来的临界状态进入____，则直流供给功率_______，交流输出功率______，集电极耗散功率______。
16、谐振功率放大器，若要求输出电压平稳，则工作状态选择在______；若要求输出功率最大，则工作状态选择在______；若要求效率最高，则选择在_____；若要求兼顾输出功率与效率则选择在_______；若进行基极调幅时，则选择在_____；若进行集电极调幅时，则选择在______。
17、从谐振功放的负载特性曲线来看，集电极耗散功率P C的最大值是在R P=_______时，所以谐振功放应避免负载_______。
18、高频功率放大器常用的直流馈电电路有____________馈电和并联馈电，馈电电路应滤除______谐波分量。
二、单项选择题1、高频功率放大器，集电极负载采用_____。
（1）电阻（2）电感（3）电容（4）LC并联谐振电路其集电极电流通角θC越小，则_____（1）失真越小（2）效率越高（3）输出功率越大（4）集电极峰值电流越小减小通角的方法可采用_____。
（1）增大U bm（2）增大U BB（3）减小U BB或从正值向负值变化（4）以上方法都正确2、谐振功率放大器集电极电流是_____（1）直流电源（2）正弦电流（3）余弦脉冲电流（4）矩形脉冲电流其集电极电压的波形是______（1）正（余）弦波形（2）尖顶脉冲序列（3）方波（4）直流信号3、高频谐振功率放大器的负载谐振电阻R P由小变大，则放大器工作状态的变化趋势（其他条件不变）为______（1）欠压→临界→过压（2）过压→临界→欠压（3）甲类→乙类→丙类（4）丙类→乙类→甲类当R P由最佳值（临界值）减小时，则功率和效率的变化趋势是______ （1）P0↓, P C↓, η↑（2）P0↓，P C↑，η↓（3）P0↑, P C↑, η↑（4）Po↑，Pc↑，η↓4、若使谐振功放对等幅信号进行不失真地放大，则应选择工作状态为_____ （1）临界状态（2）过压状态（3）欠压状态（4）任意状态谐振功放用作限幅器时，则应选______（1）临界状态（2）过压状态（3）欠压状态（4）任意状态5、谐振功放工作在临界状态，其他条件不变，E C增加时，则_____（1）P0明显增大（2）I cm1明显增大（3）I c0明显增大（4）P C明显增大若其它条件不变，E C减小时，则_____（1）I c0减小（2）I cm1不变（3）P0不变（4）P D稍有变化6、谐振功率放大器工作在临界状态，若其它条件不变，U bm增大时，则____（1）P0显著增大（2）P D显著增大（3）P C变化很小（4）ηC↑若E C，U bm，R P不变，使|U BB|↑时，则_____（1）I c0↓（2）I cm1↓（3）P0↓（4）以上情况都正确7、高频功放用于发射机末级，其工作状态应选______（1）临界状态（2）过压状态（3）欠压状态（4）任意状态而用于集电极调幅.应选______（1）临界状态（2）过压状态（3）欠压状态（4）任意状态用于基极调幅，则选____（1）临界状态（2）过压状态（3）欠压状态（4）任意状态8、丙类高频功放又称为______（1）甲类高频功放（2）谐振功放（3）线性功放（4）推挽功放高频功放常用在广播发射系统中用作______（1）输入级（2）中间级（3）输出级（4）任意9、在谐振功放中，减小通角θC的方法可采用______（1）增大U bm（2）增大U BB（从负值向正值变化）（3）减小U BB（从正值向负值变化）（4）以上方法都正确10、从集电极馈电电路可知，串馈的优点是______处于高频地电位，馈电支路的分布参数不会影响谐振回路的工作频率。
（1）L C（2）C C（3）E C（4）E C, L C, C C并馈的优点是LC负载回路处于直流地电位上，____元件可以直接接地，安装方便。
（1）L C（2）C C（3）L, C （4）L C, C C, L, C11、在谐振功放中，集电极电压利用系数ξ=U cm/E C，一般选择在______ （1）0.5左右（2）0.8左右（3）0.9左右（4）1合理选择通角θC可以提高______。
（1）ηC（2）U cm（3）U bm（4）P C12、从谐振功放的负载特性看，在临界状态时，______达到最大（1）P0(2)ηC(3)P C(4)P D在弱过压状态下，______最高（1）P0(2)ηC(3)P C(4)P D三、判断题1.丙类高频功率放大器的导通角θC小于90°。
2.丙类高频功率放大器只适合于放大调幅信号。
3.甲类高频功放的功率转换效率最大值为50%。
4.乙类高频功放的功率转换效率最大值为78.5%。
5.丙类高频功放的功率转换效率的最大值比甲类、乙类的都低。
6.谐振功放中的集电极电流波形为尖顶余弦脉冲。
7.在谐振功放中，虽然i b、i C相对于输入信号均产生了失真，但输出电压u ce仍不失真。
8.在谐振功放中，反映电路工作的动态负载线不是直线。
9.在谐振功放中，集电极电压利用系数ξ=U Cm/E C，一般选择在0.8左右。
10.从谐振功放的负载特性来看，在临界状态时，输出功率最大，功率转换效率最高。
11.如果需要将谐振功放用作限幅器时，则采用欠压状态下工作。
12.放大器用作基极调幅电路时，放大器应工作于欠压区。
13.放大器用作集电极调幅电路时，放大器应工作于欠压区。
14.所谓串馈是指直流电源、匹配网络和功率管在电路形式上串接。
15.所谓并馈是指直流电源、匹配网络和功率管在电路形式上并接。
四、分析计算题1.已知谐振功放的输出功率P0=10W，集电极供电电压E C=20V，若使集电极效率ηC=80%。
试求：P D和P C=？2.已知谐振功放E C=24V，θC=90°，P0=5W，ηC=55%。
求：①P C=？②I c0=？③ξ=U cm/E C=？④R P=？(查表可知：cos90°=0，α0(90°)=0.319，α1(90°)=0.5，g1(90°)=α1(θ)/α0(θ)=1.57)3.已知高频功放E C=12V，谐振电阻R P=130Ω，ηC=74.5%，P0=500mW，θC=90°。
为了提高效率，在E C，R P，P0不变的情况下，将θC减小到60°，并使放大器工作在临界状态。
试求：（1）放大器原来工作在什么状态？（2）提高后的效率ηC′=？（3）集电极耗散功率减小值△P C=？（4）采用什么措施才能达到上述目的？（已知：g1(90°)=1.57，g1(60°)=1.80）4.某谐振功率放大器，已知输出功率P o=5W，集电极供电电压E C=24V，试计算（1）当效率ηC=60%时，P C和I c0各是多少？（2）当保持P o不变，将ηC提高到80%，此时P C减少了多少？5.已知集电极电流余弦脉冲i cmax=100mA，试求通角θC =120°、70°时集电极电流的直流分量I c0和基波分量I cm1；若U cm=0.95E C，求两种情况下放大器的效率各为多少？6.已知谐振功率放大器的E C=24V，I c0=250mA，P O=5W，U cm=0.9E C，试求：该放大器的P D、P C、ηC以及I cm1、I cmax、θC。
