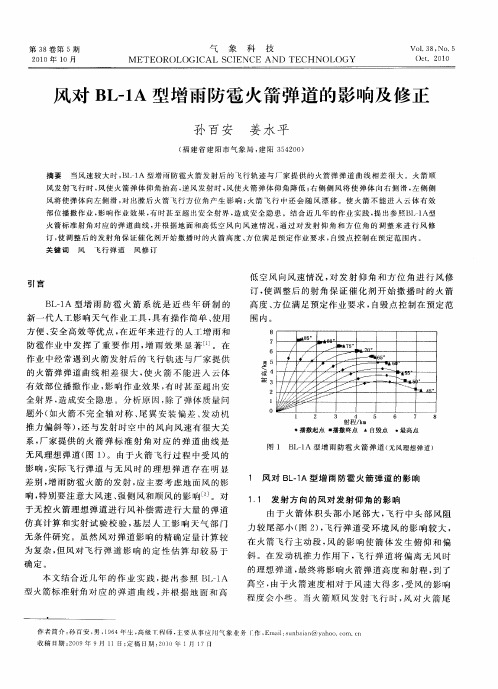

风对BL-1A型增雨防雹火箭弹道的影响及修正孙百安;姜水平【摘要】当风速较大时,BL-1A型增雨防雹火箭发射后的飞行轨迹与厂家提供的火箭弹弹道曲线相差很大.火箭顺风发射飞行时,风使火箭弹体仰角抬高,逆风发射时,风使火箭弹体仰角降低;右侧侧风将使弹体向右侧滑,左侧侧噜风将使弹体向左侧滑,对出膛后火箭飞行方位角产生影响;火箭飞行中还会随风漂移.使火箭不能进入云体有效部位播撒作业,影响作业效果,有时甚至超出安全射界,造成安全隐患.结合近几年的作业实践,提出参照BL-1A型火箭标准射角对应的弹道曲线,并根据地面和高低空风向风速情况,通过对发射仰角和方位角的凋整来进行风修订,使调整后的发射角保证催化剂开始撒播时的火箭高度、方位满足预定作业要求,自毁点控制在预定范围内.【期刊名称】《气象科技》【年(卷),期】2010(038)005【总页数】4页(P625-628)【关键词】风;飞行弹道;风修订【作者】孙百安;姜水平【作者单位】福建省建阳市气象局,建阳,354200;福建省建阳市气象局,建阳,354200【正文语种】中文【中图分类】P4引言BL－1A型增雨防雹火箭系统是近些年研制的新一代人工影响天气作业工具，具有操作简单、使用方便、安全高效等优点，在近年来进行的人工增雨和防雹作业中发挥了重要作用，增雨效果显著[1]。
在作业中经常遇到火箭发射后的飞行轨迹与厂家提供的火箭弹弹道曲线相差很大，使火箭不能进入云体有效部位播撒作业，影响作业效果，有时甚至超出安全射界，造成安全隐患。
分析原因，除了弹体质量问题外（如火箭不完全轴对称、尾翼安装偏差、发动机推力偏斜等），还与发射时空中的风向风速有很大关系，厂家提供的火箭弹标准射角对应的弹道曲线是无风理想弹道（图1）。
由于火箭飞行过程中受风的影响，实际飞行弹道与无风时的理想弹道存在明显差别，增雨防雹火箭的发射，应主要考虑地面风的影响，特别要注意大风速、强侧风和顺风的影响[2]。
许昌局2010年人影培训考试试题单位：姓名：分数1、人工影响天气工作按照作业规模和影响范围，在作业地县级以上地方人民政府的领导和协调下，由。
2、组织实施人工影响天气作业，应当具备适的，充分考虑当地防灾减灾的需要和作业效果。
3、从事人工影响天气作业的人员，经省、自治区、直辖市气象主管机构合格后，方可实施人工影响天气作业。
4、利用高射炮、火箭发射装置实施人工影响天气作业，由作业地的县级以上地方气象主管机构向有关飞行管制部门申请。
5、实施人工影响天气作业，必须在批准的空域和作业时限内，严格按照国务院气象主管机构规定的，并接受县级以上地方气象主管机构的指挥、管理和监督，确保作业安全。
6、实施人工影响天气作业，作业地的气象主管机构应当根据具体情况提前，并通知当地公安机关做好安全保卫工作。
7、人工影响天气作业使用的高射炮、火箭发射装置、炮弹、火箭弹，应当遵守国家有关武器装备、爆炸物品管理的法律、法规。
实施人工影响天气作业使用的炮弹、火箭弹，由军队、当地人民武装部协助存储；需要调运的，由有关部门依照国家有关武器装备、爆炸物品管理的法律、法规的规定办理手续。
8、实施人工影响天气作业使用的高射炮、火箭发射装置，由省、自治区、直辖市气象主管机构组织；年检不合格的，应当立即进行检修，经检修仍达不到规定的技术标准和要求的，予以报废。
9、违反人影条例规定，有哪些行为，造成严重后果的，依照刑法关于危险物品肇事罪、重大责任事故罪或者其他罪的规定，依法追究刑事责任；尚不够刑事处罚的，由有关气象主管机构按照管理权限责令改正，给予警告；情节严重的，取消作业资格；造成损失的，依法承担赔偿责任：10、BL系列防雹增雨火箭弹发射系统发射控制器检测方法是：11、挡弹器功能检查是：12、发控系统检测电流检查是：13、线路电阻检查是：14、说明《人工影响天气作业用37㎜高射炮技术检测规范》的适用于那些高炮。
15、什么是抽筒？：16、什么是行进作业状态转换？：17、规范的检测分为哪几级？：18、分解修理后的技术检测要检测哪些内容？技术参数（误差范围）是如何要求的？：19、火炮报废或进行修理（全修或项修）的依据是什么？：20、规范对作业前的技术检测有何要求？：21、说明《人工影响天气作业用37㎜高射炮技术检测规范》是何时发布、何时实施的？：。
第一章概述一、人工影响天气的主要作业设备作业装备主要有三种：1、地面播撒装置，即采用地面烟炉的方法靠上升气流将催化剂微粒送入云中2、飞机播撒方式或烟弹发射装置3、高炮和火箭二、增雨防雹火箭系统的组成组成主要有火箭发射架、火箭发射控制器、增雨防雹火箭弹1.发射架：CF4-1、QF-1、WR-98、WR-98/1D2.控制器：YD-1YD-3 WR-13.火箭弹：BL-1、WR-1、WR-98等三、河南省的现状四、发展趋势1.火箭使用将越来越多。
2.品种多样化。
3.火箭-雷达-计算机相结合的自动化增雨防雹体系。
第二章火箭弹第一节火箭弹的构造和原理一、构造1.战斗部：装有高效催化剂及点燃高效催化剂的延期点火具2.安全装置（自毁装置）自毁装置：有烟火剂和延期管伞：降伞药和开伞装置3.发动机：火箭的动力装置，有符合推进剂和发动机点火具4.尾翼：二、工作过程三、主要参数第二节火箭弹的标识1、BL-1火箭弹的标识2、WR系列火箭弹的标识第三节火箭弹的检测一、检查内容：火箭弹的包装、火箭弹、火箭弹的点火线路等二、检查方法1、外观检查：2、点火电路电阻检查第四节火箭弹的运输、收发和贮存、使用一、火箭弹的运输规定（一）火箭弹的运输，要有专人负责押运，装卸时，禁止拖、拉、扔、投，防止碰撞。
（二）装运火箭弹的车辆，禁止装载易燃品，零散的火箭弹必须装箱，且应横放于车厢内（与车辆行驶方向垂直），保证行进中弹药的稳固，堆放高度不应车厢板。
（三）运输时应用篷布盖好，一般要一站到库；若中途休息。
汽车应停在远离居民区和火源处；下雨时须防雷击，禁止将车辆停在高大建筑物或大树下。
二、火箭弹的保管规定（一）火箭弹要有专用库房存放，原则上应委托军队、地方武装部或公安机关保存。
（二）自行建造库房要符合如下要求：1.库房应远离生活区，周围不准堆放杂物和留有高草。
2.库房要防火、防盗、防潮、防雷击和防暴晒。
3.库房要具备“二铁一器”（铁门、铁窗、防盗报警器），报警器要与公安部门联网，落实“双人双锁”及二十四小时巡查、登记制度。
公共气象服务测试卷（三）单位姓名成绩一、单项选择题（ 30 分，每题 0.5 分）1.《全国气象灾情采集上报技术规范》依照《气象灾情采集上报检查和评估规定》将气象灾祸区分为类。
2.县级以上人民政府及其有关部门应当依据气象主管机构供给的灾害性天气发生、发展趋向信息以及，依照有关规定合时调整气象灾祸级别或许作出排除气象灾祸应急举措的决定。
A．灾祸评估B．灾祸救援状况C．灾祸应急处理状况D．灾情发展状况3.乡村气象灾祸防守系统建设工作目标中提出，用 3-5 年的时间，实现防守规划到县、气象信息员到。
A．县B．乡镇C．村D．户4.《增雨防雹火箭作业系统安全操作规范》中规定，以发射架中心为基准，发射架前面的扇形区和后方的扇形区为禁区，作业过程中禁止任何人进入该区。
A、180°内半径 200m，120°内半径 100mB、120°内半径 300m，180°内半径 50mC、180°内半径 300m，120°内半径 50mD、120°内半径 200m，180°内半径 100m5.全国中小河流洪水、山洪灾祸风险普查的对象为中华人民共和国境内（未含香港、澳门特别行政区和台湾省） 31 个省（自治区、直辖市）中小河流域和山洪沟。
中小河流为流域面积小于的河流；山洪是山丘区小流域由降雨惹起的突发性、狂涨暴落的地表径流。
山丘区小流域的流域面积原则上小于200km2，对于山洪灾祸特别严重的流域，面积可适合放宽。
2 2 2 2A．6000km B．5000km C．4000km D．3000km6.当同时发生两种以上气象灾祸且分别公布不一样预警级别时，按照启动应急响应。
A. 最低预警级别灾种B. 最高预警级别灾种C. 影响时间最早的灾种D. 影响连续时间最久的灾种7.《暴雨引发中小河流洪水和山洪地质灾祸气象风险预警服务业务规范（试行）》气象风险预警服务图形产品内容中：气象风险预警等级图中包含，底图为行政地区界限，风险预警等级以不一样颜色的图标表示。
第一章概述一、人工影响天气的主要作业设备作业装备主要有三种：1、地面播撒装置，即采用地面烟炉的方法靠上升气流将催化剂微粒送入云中2、飞机播撒方式或烟弹发射装置3、高炮和火箭二、增雨防雹火箭系统的组成组成主要有火箭发射架、火箭发射控制器、增雨防雹火箭弹1.发射架：CF4-1、QF-1、WR-98、WR-98/1D2.控制器：YD-1YD-3 WR-13.火箭弹：BL-1、WR-1、WR-98等三、河南省的现状四、发展趋势1.火箭使用将越来越多。
2.品种多样化。
3.火箭-雷达-计算机相结合的自动化增雨防雹体系。
第二章火箭弹第一节火箭弹的构造和原理一、构造1.战斗部：装有高效催化剂及点燃高效催化剂的延期点火具2.安全装置（自毁装置）自毁装置：有烟火剂和延期管伞：降伞药和开伞装置3.发动机：火箭的动力装置，有符合推进剂和发动机点火具4.尾翼：二、工作过程三、主要参数第二节火箭弹的标识1、BL-1火箭弹的标识2、WR系列火箭弹的标识第三节火箭弹的检测一、检查内容：火箭弹的包装、火箭弹、火箭弹的点火线路等二、检查方法1、外观检查：2、点火电路电阻检查第四节火箭弹的运输、收发和贮存、使用一、火箭弹的运输规定（一）火箭弹的运输，要有专人负责押运，装卸时，禁止拖、拉、扔、投，防止碰撞。
（二）装运火箭弹的车辆，禁止装载易燃品，零散的火箭弹必须装箱，且应横放于车厢内（与车辆行驶方向垂直），保证行进中弹药的稳固，堆放高度不应车厢板。
（三）运输时应用篷布盖好，一般要一站到库；若中途休息。
汽车应停在远离居民区和火源处；下雨时须防雷击，禁止将车辆停在高大建筑物或大树下。
二、火箭弹的保管规定（一）火箭弹要有专用库房存放，原则上应委托军队、地方武装部或公安机关保存。
（二）自行建造库房要符合如下要求：1.库房应远离生活区，周围不准堆放杂物和留有高草。
2.库房要防火、防盗、防潮、防雷击和防暴晒。
3.库房要具备“二铁一器”（铁门、铁窗、防盗报警器），报警器要与公安部门联网，落实“双人双锁”及二十四小时巡查、登记制度。
BL 系列防雹增雨火箭弹系统
1火箭弹系列的组成
火箭弹系列由载有高效催化剂的火箭弹及地面发控系统两大部分组成。
1.1BL系列防雹增雨火箭弹
BL系列防雹增雨火箭弹（见图1）由战斗部、自毁装置、发动机及整体尾翼组成。
1.1.1战斗部装有高效催化剂及点燃高效催化剂的延期点火具，在
预定时间将催化剂气溶胶向四个方向喷入云层，进行催化作业，达到防雹增雨的目的。
1.1.2自毁装置装有烟火剂及延期管，其主要作用是在催化作业结束后，延期管点燃烟火剂药，在弹的头、中、尾部实现爆炸自毁，使火箭弹战斗部、尾喷管及燃烧室残骸撕裂成碎片，呈松散纤维团飘落，提高了产品使用的安全性。
1.1.3动机系火箭的动力装置，其结构件由玻璃钢材料制成，内装推进剂及发动机点火具。
1.1.4整体尾翼的优点在于保证良好的几何精度，尾翼的主要作用是给予火箭弹足够的静稳定度，以使火箭保持稳定的飞行姿态。
1.2发控系统
发控系统由发射架和发射控制器组成。
1.2.1发射架由发射平台、多联装定向器组、高低角、方位角调整机构及相应的锁紧装置、支撑部件构成。
具有操作简便、结构合理、机动性强、易维护保养等特点。
它既适合固定炮位作业，又适合野外游动作业；
有三种使用方式：牵引式、轻型车载式及地面固定式，用于发射BL系列防雹增雨火箭弹。
发射架型号及操作与使用详见附件《发射架使用说明》。
1.2.2控制器为手提式，主要作用是进行火箭发射前电性能的检测和发射控制，其型号及操作与使用详见附件《发射控制器使用说明》。
1.2.3发挥系统使用注意事项
1.2.3.1每次作业前必须检查发射架各部位的紧固件是否紧固，不允许松动。
1.2.3.2每次作业后必须及时用柴油擦洗定向器导轨及电源线夹，并随后涂上机油防锈。
1.2.3.3 定向器内包圆直径，已由厂家调整好，切勿随意松动。
1.2.3.4发射架上各活动机构应每月加油数次。
1.2.3.5发射架吊装时，着力点应放在图示规定起吊位置上，严禁发射架导轨受力。
1.2.3.6发射控制器在使用前应详细阅读使用说明书后，方可操作，并严格遵守操作程序。
1.2.3.7在使用前先将总电源开关和发射电源处于开状态，检查电压表示值是否指示12V，若低于12V应充足电后再使用。
1.2.3.8在装弹时一定要关闭发射电源，并听不见报警信号。
1.2.3.9不立刻发射火箭弹时，不要开启发射电源。
2火箭系统的工作过程（见图2）
（图2）
BL系列防雹增雨火箭弹系统应与当地气象雷达、天气信息处理与人工影响天气指挥系统配套使用。
2.1火箭弹系统操作售货员接到指挥中心的预警信号后，应立即进行装弹和电性能检测，使火箭弹系统处于良好的待发状态。
2.2气象监测转达将云层变化信息传递给指挥中心，由指挥中心的专家系统判定是否作业。
当需要作业时，操作人员应根据指挥中心的要求迅速调好发射架的高低角、方位角。
2.3接到发射命令后，操作人员应立即根据指令实施快速发射。
3火箭弹催化效果
BL系列防雹增雨火箭弹按弹道轨迹在云层中以线播撒方式进行催化作业，经播撒后在云层中形成一条线状催化带，在弹道一定高度段连续撒播。
3.1播撒途径
火箭发射升空后，延期点火具同时工作，按预定的时间，点燃催化剂，使之在飞行过程中连续进行播撒作业。
再经过一段时间后，自毁装置工作，火箭弹列骸在不低于地面3000m空中自毁。
3.2催化效果
BL系列防雹增雨火箭弹系统采用最新研制的碘经银焰剂配方，其成核率为1.8×1015个/gAgI（-10℃），其成冰性能处于国际领先水平。
4可靠性与安全性保障
BL系列防雹增雨火箭弹主要有以下几大关键技术：
发射轨道与作业范围；催化效果；可靠性与安全性。
BL系列防雹增雨火箭弹在设计中采取了切实可行的技术措施，以保证产品的可靠性与安全性。
4.1可靠性
4.1.1在设计中凡承力件，均给予足够的安全系数。
4.1.2在火工品点火或传火序列中，采用双路或双路并联方式，提高了火
工品作用的可靠性。
4.2安全保障
4.2.1弹体残骸实现爆炸自毁，对人、畜、建筑物不会构成伤害。
4.2.2自毁药为烟火药，没有高敏感度的雷管和高猛度的炸药，贮运和使用相对安全。
5火箭弹的使用
5.1开箱检查
5.1.1火箭弹的开箱检查应在距发射场地不小于35米以外的掩体进行。
5.1.2木包装箱应去除铅封，纸包装箱去除包装带，打开箱盖。
5.1.3检查箱内是否有分箱合格证，火箭弹是否完好。
5.1.4发射时检查火箭的防潮胶带，不允许防潮胶带破损。
5.2火箭弹短路解除
5.2.1火箭弹出厂时为了防止由静电引起的意外事故，已将火箭弹点火脚线短路，发射前应在发射架中解除。
5.2.2操作者操作前用手紧握发射架非涂漆表面（发射架应可靠接地），释放身体静电（也可设置专用导静电装置，如在地下埋设铜棒或铜板）。
5.2.3火箭弹应短路贮存。
贮存火箭弹的库房应清洁、干燥、通风，并有避雷和其它防护设施。
库房危险等级为C2级，应符合国家有关危险货物储运规定。
5.3火箭弹故障及故障处理
5.3.1如果火箭弹点火后不发射，应等待五分钟后再换下该弹，换下的弹待厂家处理。
若发生膛炸，该导轨请勿继续使用，可与厂家联系修理事宜。
5.3.2发现掉弹，切勿自行解剖、撞击及敲打，请及时与厂家联系或交当地政府。
6 作业常见事故处理（见下表）
BL系列防雹增雨火箭弹系统作业常见事故处理
现象故障原因解决方法
点火后不发射1、弹短路或断路
2、接触不良
1、等待五分钟换弹，换下弹等
厂家处理
2、重新接好
膛炸该轨请勿继续使用，可与厂家联系修理适宜
打开总电源开关，显示屏无显示，
指示灯不亮
总开关接触不良重开一次
检测各通道电阻时，显示屏显示1 1、电缆处两头接口处未接好
2、外线路断路
①发射架电源线夹有污垢
②弹点火脚线有脏物或胶
③发射架各导轨下面线夹松动
1、重接电缆线
2、检查外线路
①清擦电源线夹
②用纱纸打磨点火脚线
③更换电源线夹
3、火箭弹断路3、换弹
检测各通道电阻时，显示屏显示值
大于规定值上限外线路接触不良
1、重接电缆线
2、检查外线路
①清擦电源线夹
②拧紧压线螺钉
检测各通道电阻时，显示屏显示值小于规定值下限1、发射架电源线夹短路
2、弹短路
1、换电源线夹
2、换弹
打开总开关，再按下发射电源开关
电压值不满足要求
电池电压不足充电充电后电源电压始终不满足要求6V铅酸式蓄电池损坏更换电池
按下四通道发射按钮后弹发射不出去外线路短路或断路
检测外线路
插上充电插座，充电状态灯不亮1、充电插头与插座没插紧
2、充电线断插紧换线
打开总电源开关，显示屏显示
“LOBAT”符号或无显示
9V叠层电池电压不足更换9V叠层电池
7 发射控制器维护与保养
7.1更换电池时要先关闭电源开关，长时间不用时应将电池取出；
7.2严禁存放在强磁场环境中；
7.3发射控制器与电缆应放在室内保管，相对湿度≤70%；
7.4长时间不时不应打开总电源开关；
7.5防止发射控器进水、碰撞或坠地；
7.6充电时应关闭总电源开关。
8 售后服务
发射架及控制器根据销售合同选配，保修一年，并由厂家每年年检一次。
用户在使用过程中出现异常，请与厂家联系咨询。
