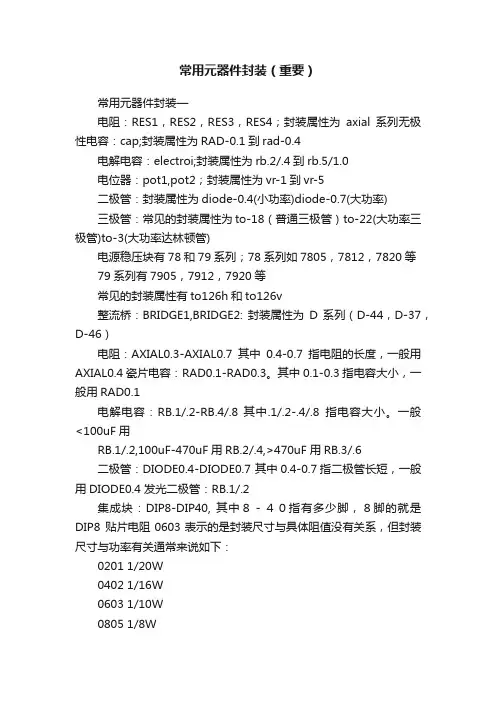

常用元器件封装（重要）常用元器件封装—电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
元器件封装形式范文1. DIP封装（Dual In-line Package）：DIP封装是一种较早使用的封装形式，其引脚以两行排列，每一行有相同数量的引脚。
DIP封装适用于通过插针插在电路板上的方式进行连接。
它的优点是容易安装和更换，但无法满足高密度集成电路的需求。
2. SOIC封装（Small Outline Integrated Circuit）：SOIC封装是一种小型封装形式，与DIP封装相比，SOIC封装的引脚较为紧密，有更高的密度。
SOIC封装适用于面积有限的应用场景，如移动设备和计算机配件等。
3. QFP封装（Quad Flat Package）：QFP封装是一种方形封装形式，其引脚以四行排列，每一行有相同数量的引脚。
QFP封装适用于高密度集成电路，具有较好的散热性能和良好的机械抗冲击性能。
4. BGA封装（Ball Grid Array）：BGA封装是一种球形网格阵列封装形式，其引脚通过焊球连接到电路板上。
BGA封装适用于集成度更高的元器件，具有较高的密度、较低的电感和电阻，并且可以提供更好的热散热能力。
5. SIP封装（Single In-line Package）：SIP封装是一种单行排列的封装形式，适用于一些较少引脚数量的元器件。
SIP封装通过焊接或插接的方式进行连接，其优点是体积小，可与其他元器件共用一个排针。
6. COB封装（Chip-On-Board）：COB封装是将裸露的芯片直接粘贴在电路板上，然后通过导线和焊点进行连接的封装形式。
COB封装的优点是封装体积小，可以实现高度集成和高可靠性。
除了上述常见的封装形式外，还有一些特殊的封装形式，如：- SMD封装（Surface Mount Device）：SMD封装基于表面贴装技术，将元器件焊接在电路板的表面上，适用于高密度集成电路和自动化生产。
- LGA封装（Land Grid Array）：LGA封装是一种引脚通过焊球连接到电路板上的封装形式，适用于高速信号传输和高频应用。
（完整版）元器件封装大全元器件封装大全A.名称Axial 描述轴状的封装名称AGP（AccelerateGraphicalPort）描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA（Ball GridArray）描述球形触点阵列，表面贴装型封装之一。
在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点阵列载体(PAC)名称BQFP(quad flatpackage withbumper)描述带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
C．陶瓷片式载体封装名称C－(ceramic) 描述表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
名称C-BEND LEAD 描述名称CDFP 描述名称Cerdip 描述用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。
名称CERAMIC CASE 描述名称CERQUAD(Ceramic QuadFlat Pack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI电路。
带有窗口的Cerquad用于封装EPROM 电路。
散热性比塑料QFP 好，在自然空冷条件下可容许 1.5～2W的功率名称CFP127 描述名称CGA(Column Grid Array)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(Ceramic Column GridArray)描述陶瓷圆柱栅格阵列名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC 描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。
元器件封装大全A.名称Axial 描述轴状的封装名称AGP（AccelerateGraphicalPort）描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA（Ball GridArray）描述球形触点阵列，表面贴装型封装之一。
在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点阵列载体(PAC)名称BQFP(quad flatpackage withbumper)描述带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
C．陶瓷片式载体封装名称C－(ceramic) 描述表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
名称C-BEND LEAD 描述名称CDFP 描述名称Cerdip 描述用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。
名称CERAMIC CASE 描述名称CERQUAD(Ceramic QuadFlat Pack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI电路。
带有窗口的Cerquad用于封装EPROM 电路。
散热性比塑料QFP 好，在自然空冷条件下可容许 1.5～2W的功率名称CFP127 描述名称CGA(Column Grid Array)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(Ceramic Column GridArray)描述陶瓷圆柱栅格阵列名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC 描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。
元器件封装对照表元器件封装大全Protel 99se元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL1电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
关于零件封装我们在前面说过，除了DEVICE。
LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。
LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。
还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF 用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8－40指有多少脚，8脚的就是DIP8***贴片电阻***0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
元件封装大全-元件封装大全元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4常用元件封装尺寸电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）发光二极管:RB.1/.2三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）场效应管和三极管一样晶振XTAL1电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2 电子小制作网按键SW-PB 封装属性KEYSB3集成块：DIP8-DIP40 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值禄有关系但封装尺寸与功率有关元件封装发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，罕用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分腊下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。

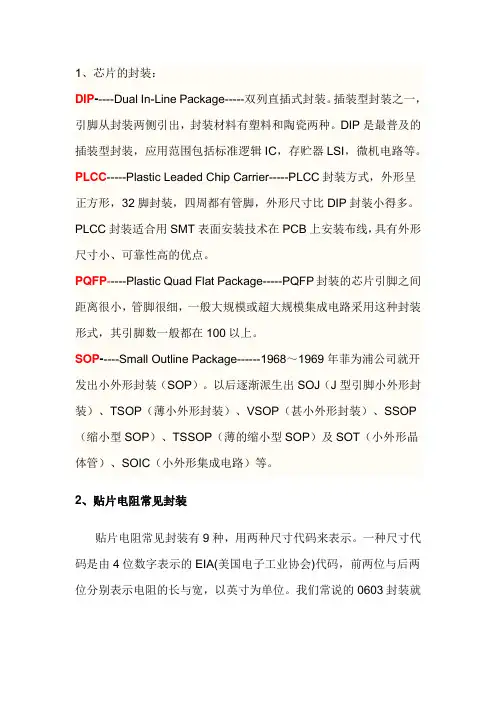

1、芯片的封装：DIP-----Dual In-Line Package-----双列直插式封装。
插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
PLCC-----Plastic Leaded Chip Carrier-----PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。
PLCC封装适合用SMT表面安装技术在PCB上安装布线，具有外形尺寸小、可靠性高的优点。
PQFP-----Plastic Quad Flat Package-----PQFP封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。
SOP-----Small Outline Package------1968～1969年菲为浦公司就开发出小外形封装（SOP）。
以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP （缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。
2、贴片电阻常见封装贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
常用元器件封装大全一、元器件封装的类型Components元器件封装按照安装的方式不同可以分成两大类。
(1) 直插式元器件封装。
直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图所示。
典型的直插式元器件及元器件封装如图所示：(2) 表贴式元器件封装。
表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图所示。
典型的表贴式元器件及元器件封装如图所示：在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层(Top Layer)二、常用元器件的原理图符号和元器件封装Components在设计PCB的过程中，有些元器件是设计者经常用到的，比如电阻、电容以及三端稳压源等。
在Protel 99 SE中，同一种元器件虽然相同电气特性，但是由于应用的场合不同而导致元器件的封装存在一些差异。
前面的章节中已经讲过，电阻由于其负载功率和运用场合不同而导致其元器件的封装也多种多样，这种情况对于电容来说也同样存在。
因此，本节主要向读者介绍常用元器件的原理图符号和与之相对应的元器件封装，同时尽量给出一些元器件的实物图，使读者能够更快地了解并掌握这些常用元器件的原理图符号和元器件封装。
2.1电阻电阻器通常简称为电阻，它是一种应用十分广泛的电子元器件，其英文名字为“Resistor”，缩写为“Res”。
电阻的种类繁多，通常分为固定电阻、可变电阻和特种电阻3大类。
固定电阻可按电阻的材料、结构形状及用途等进行多种分类。
电阻的种类虽多，但常用的电阻类型主要为RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻和片状电阻等。
固定电阻的原理图符号的常用名称是“RES1”和“RES2”，如图F1-5（a）所示。
常用的引脚封装形式为AXIAL系列，包括AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9和AXIAL-1.0等封装形式，其后缀数字代表两个焊盘的间距，单位为“英寸”，如图F1-5（b）所示。
DIP---Dual Inline Package(双列直插形式封装)CDIP-----Ceramic Dual In-Line PackagePDIP---Plastic Dual Inline PackageSDIP-----Shrink Dual In-Line PackageSL－DIP----slim dual in-line package(DIP 的一种。
指宽度为10.16mm，引脚中心距为2.54mm 的窄体DIP。
通常统称为DIP)SK－DIP---skinny dual in-line package(DIP 的一种。
指宽度为7.62mm、引脚中心距为2.54mm 的窄体DIP。
通常统称为DIP)DIP-tab---Dual Inline Package with Metal HeatsinkZIP---Zig-Zag Inline PackageSOP-----Small Outline PackageSOW----Small Outline Package(Wide-Jype)(宽体SOP。
部分半导体厂家采用的名称)SONF----Small Out-Line Non-Fin(无散热片的SOP。
与通常的SOP 相同。
为了在功率IC 封装中表示无散热片的区别，有意增添了NF(non-fin)标记。
部分半导体厂家采用) SQL----Small Out-Line L-leaded package(按照JEDEC(美国联合电子设备工程委员会)标准对SOP 所采用的名称)SOJ(J形引脚小外型封装。
表面贴装型封装之一。
引脚从封装两侧引出向下呈J 字形，故此得名。
通常为塑料制品，多数用于DRAM 和SRA)TSOP（薄小外形封装）VSOP（甚小外形封装)SSOP-----Shrink Small Outline Package(缩小型SOP)TSSOP（薄的缩小型SOP）SOT（小外形晶体管）SOIC-----Small Outline Integrated Package(小型整合电路,SOP 的别称(见SOP)。
29．电子封装的怎么分类？从使用的包装材料来分，我们可以将封装划分为金属封装、陶瓷封装和塑料封装；从成型工艺来分，我们又可以将封装划分为预成型封装(pre-mold)和后成型封装（post-mold）；至于从封装外型来讲，则有SIP(single in-line package)、DIP(dual in-line package)、PLCC(plastic-leaded chip carrier)、PQFP(plastic quad flat pack)、SOP(small-outline package)、TSOP(thin small-outline package)、PPGA(plastic pin grid array)、PBGA(plastic ball grid array)、CSP (chip scale package)等等；若按第一级连接到第二级连接的方式来分，则可以划分为PTH (pin-through-hole)和SMT（surface-mount-technology）二大类，即通常所称的插孔式（或通孔式）和表面贴装式。
30．什么是金属封装？金属封装是半导体器件封装的最原始的形式，它将分立器件或集成电路置于一个金属容器中，用镍作封盖并镀上金。
金属圆形外壳采用由可伐合金材料冲制成的金属底座，借助封接玻璃，在氮气保护气氛下将可伐合金引线按照规定的布线方式熔装在金属底座上，经过引线端头的切平和磨光后，再镀镍、金等惰性金属给与保护。
在底座中心进行芯片安装和在引线端头用铝硅丝进行键合。
组装完成后，用10号钢带所冲制成的镀镍封帽进行封装，构成气密的、坚固的封装结构。
金属封装的优点是气密性好，不受外界环境因素的影响。
它的缺点是价格昂贵，外型灵活性小，不能满足半导体器件日益快速发展的需要。
现在，金属封装所占的市场份额已越来越小，几乎已没有商品化的产品。
少量产品用于特殊性能要求的军事或航空航天技术中。
元器件封装对照表元器件封装大全pdf下载Protel元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL1电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
关于零件封装我们在前面说过，除了DEVICE。
LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。
LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。
还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。
大的来说,元件有插装和贴装.1．BGA 球栅阵列封装2．CSP 芯片缩放式封装3．COB 板上芯片贴装4．COC 瓷质基板上芯片贴装5．MCM 多芯片模型贴装6．LCC 无引线片式载体7．CFP 陶瓷扁平封装8．PQFP 塑料四边引线封装9．SOJ 塑料J形线封装10．SOP 小外形外壳封装11．TQFP 扁平簿片方形封装12．TSOP 微型簿片式封装13．CBGA 陶瓷焊球阵列封装14．CPGA 陶瓷针栅阵列封装15．CQFP 陶瓷四边引线扁平16．CERDIP 陶瓷熔封双列17．PBGA 塑料焊球阵列封装18．SSOP 窄间距小外型塑封19．WLCSP 晶圆片级芯片规模封装20．FCOB 板上倒装片零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
