剪力墙配筋(新手实用)

剪力墙如何根据SATWE计算结果配筋（你是怎么配的？）2013.12.11|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm 时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

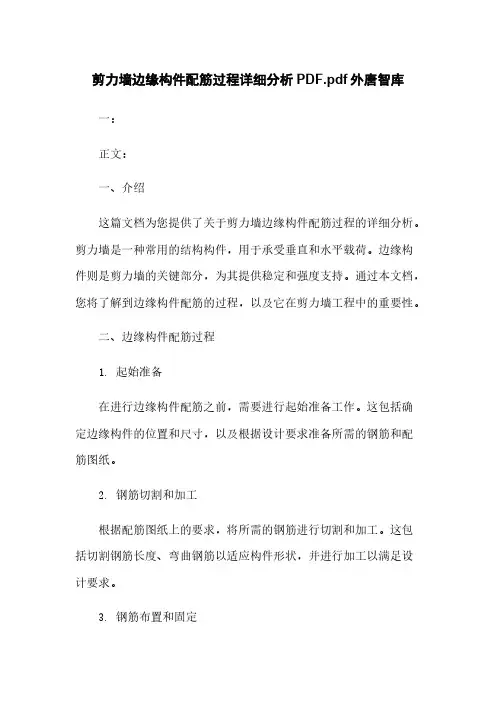

剪力墙边缘构件配筋过程详细分析PDF.pdf外唐智库一：正文：一、介绍这篇文档为您提供了关于剪力墙边缘构件配筋过程的详细分析。

剪力墙是一种常用的结构构件，用于承受垂直和水平载荷。

边缘构件则是剪力墙的关键部分，为其提供稳定和强度支持。

通过本文档，您将了解到边缘构件配筋的过程，以及它在剪力墙工程中的重要性。

二、边缘构件配筋过程1. 起始准备在进行边缘构件配筋之前，需要进行起始准备工作。

这包括确定边缘构件的位置和尺寸，以及根据设计要求准备所需的钢筋和配筋图纸。

2. 钢筋切割和加工根据配筋图纸上的要求，将所需的钢筋进行切割和加工。

这包括切割钢筋长度、弯曲钢筋以适应构件形状，并进行加工以满足设计要求。

3. 钢筋布置和固定布置钢筋是边缘构件配筋过程中的重要步骤。

根据设计要求，将钢筋按照正确的位置和间距进行布置，并使用特定的工具和方法将其固定在位。

确保钢筋的位置准确无误并符合设计要求。

4. 焊接和连接在钢筋布置完成后，进行必要的焊接和连接工作。

这包括焊接钢筋之间的交接点和连接点，以确保钢筋之间的良好连接和强度。

5. 筑膜和浇筑在边缘构件配筋完毕后，进行筑膜和浇筑工作。

这包括将混凝土浇筑到边缘构件中，并使用振动器和振捣器等工具将其密实。

三、法律名词及注释在本文中，涉及以下法律名词及其注释：1. 建筑法：指规定建筑行业的法律法规，包括建筑设计、施工、监管等方面的法律规定。

2. 结构设计规范：指规定建筑结构设计要求的法规文件。

它包括了对剪力墙等结构构件的设计规范。

四、附件本文档涉及以下附件：1. 配筋图纸：包括了边缘构件的配筋图纸，用于指导钢筋的布置和固定过程。

二：正文：一、介绍本文档详细分析了剪力墙边缘构件配筋过程。

剪力墙是一种常见的结构构件，用于承受建筑物垂直和水平方向的载荷。

边缘构件是剪力墙的重要组成部分，提供了稳定性和强度支撑。

本文档将为您展示边缘构件配筋的过程和在剪力墙工程中的重要性。

二、边缘构件配筋过程1. 准备工作在开始边缘构件配筋之前，需要进行准备工作。

剪力墙的构造配筋与加固技术剪力墙是一种重要的结构构件，常用于建筑物中，用于抵抗水平载荷和地震力。

在设计和施工过程中，掌握剪力墙的构造配筋与加固技术是至关重要的。

本文将介绍剪力墙的构造配筋原则、加固方法以及相关注意事项。

一、剪力墙的构造配筋原则剪力墙的构造配筋是根据墙体所承受的水平力和剪力来确定的。

以下是剪力墙的构造配筋原则：1.确定剪力墙的位置和布置：剪力墙应该在建筑的布置中合理设置，通常分布于建筑物的平面布置的两边或四周，以达到均匀分布荷载的效果。

2.确定剪力墙的尺寸：根据建筑设计要求和荷载计算，确定剪力墙的高度和宽度。

3.确定剪力墙的配筋类型：通常剪力墙的配筋采用横向钢筋和纵向钢筋的组合，以增强墙体的抗剪能力。

横向钢筋可以采用水平和垂直的布置方式，垂直的钢筋用于抵抗剪力，水平的钢筋用于抵抗水平力。

4.确定剪力墙的钢筋布置：根据设计要求和荷载计算，确定横向钢筋的直径、间距和纵向钢筋的配筋率等参数。

二、剪力墙的加固技术剪力墙的加固主要是为了提高其抗剪能力和抗震能力，以下是常用的剪力墙加固技术：1.增加横向钢筋：在剪力墙原有的横向钢筋基础上增加一层或多层横向钢筋，可以有效提高墙体的抗剪能力。

2.加固纵向钢筋：根据剪力墙的实际情况和设计要求，可以增加剪力墙的纵向钢筋数量和直径，以增强墙体的抗震能力。

3.增加剪力墙的密度：若剪力墙的布置不均匀或不够密集，可以增加剪力墙的数量和布置密度，以增加整体的抗震能力。

4.使用加固材料：可以使用碳纤维布、玻璃纤维布等加固材料来加固剪力墙，提升其整体的承载能力。

三、剪力墙加固的注意事项在进行剪力墙的加固工作时，需要注意以下事项：1.合理的设计和施工：剪力墙加固工程需要根据具体情况进行设计，施工时需要按照设计要求进行施工，确保加固效果。

2.材料的选择：选择合适的加固材料，确保其质量可靠，并进行必要的试验和检测，确保加固效果。

3.施工质量的把控：加固施工过程中需要进行质量把控，确保加固材料的正确使用、施工工艺的规范执行和施工质量的合格。

剪力墙配筋新手实用集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]剪力墙如何根据SATWE计算结果配筋（你是怎么配的）|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200mm，计算结果是，那就用*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2再除以2就是200mm2再查板配筋表就可以了所以配8@200面积250>200满足要求了！（剪力墙厚度为200，直径8间距200配筋率=2*(200*200)=%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率%进行计算是不对的。

应该填%(或者%)。

如果填了%，实际配了%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于％，四级和非抗震设计时均不应小于％，此处的“配筋率”为水平截面全截面的配筋率，以200mm 厚剪力墙为例，每米的配筋面积为：%x200x1000=500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

剪力墙配筋与设计剪力墙配筋设计中，包括有墙体（墙身）配筋、墙端暗柱配筋、墙体暗梁配筋。

（1）墙身配筋（最小配筋率）（配筋间距）墙身配筋比较简单，要同时满足构造配筋和计算书配筋要求。

《抗震规范》：（《混规》P194 11.7.14）P66 6.4.3 抗震墙竖向、横向分布钢筋的配筋，应符合下列要求：1 一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于0.25%，四级抗震墙分布钢筋最小配筋率不应小于0.20%。

2 部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋配筋率均不应小于0.3%。

《高层规范》：P90 7.2.17 剪力墙竖向和水平分布钢筋的竖向配筋率，一、二、三级时均不应小于0.25%，四级和非抗震设计时均不应小于0.2%。

《抗震规范》：（《混规》P194 11.7.15）P66 6.4.4 抗震墙竖向和横向分布钢筋的配置，尚应符合下列规定：1 抗震墙的竖向和横向分布钢筋的间距不宜大于300mm，部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋的间距不宜大于200mm。

2 抗震墙厚度大于140mm时，其竖向和横向分布钢筋应双排布置，双排分布钢筋间的拉筋间距不宜大于600mm，直径不应小于6mm。

3 抗震墙竖向和横向分布钢筋的直径，均不宜大于墙厚1/10且不应小于8mm；竖向钢筋直径不宜小于10mm。

《高层规范》：P90 7.2.18 剪力墙的竖向和水平分布钢筋的间距均不宜大于300mm，直径不应小于8mm。

剪力墙的竖向和水平分布钢筋的直径不宜大于墙厚的1/10。

7.2.19 房屋顶层剪力墙、长矩形平面房屋的楼梯间和电梯间剪力墙、端开间纵向剪力墙以及端山墙的水平和竖向分布钢筋的配筋率不应小于0.25%，间距均不应大于200mm。

剪力墙的墙身钢筋分有竖向分布钢筋和水平分布钢筋。

在剪力墙结构中，水平分布钢筋居外侧，竖向钢筋居内侧，水平分布钢筋为主要钢筋，拉筋把横竖两种钢筋拉结在一起。

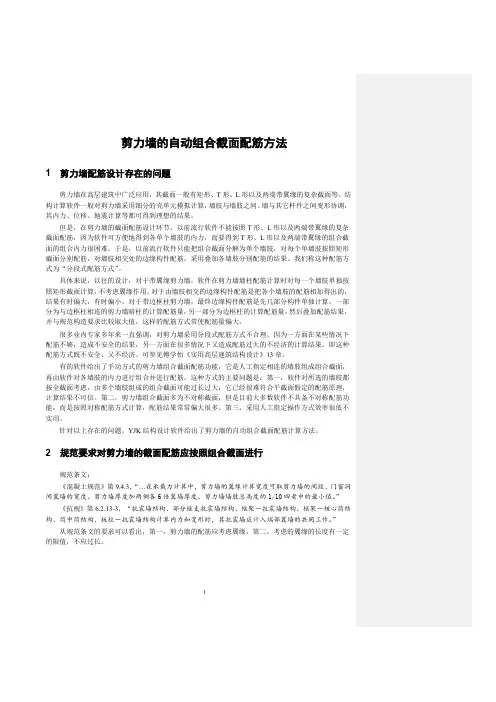

剪力墙的自动组合截面配筋方法1 剪力墙配筋设计存在的问题剪力墙在高层建筑中广泛应用，其截面一般有矩形、T形、L形以及两端带翼缘的复杂截面等。

结构计算软件一般对剪力墙采用细分的壳单元模拟计算，墙肢与墙肢之间、墙与其它杆件之间变形协调，其内力、位移、地震计算等都可得到理想的结果。

但是，在剪力墙的截面配筋设计环节，以前流行软件不能按照T形、L形以及两端带翼缘的复杂截面配筋，因为软件可方便地得到各单个墙肢的内力，而要得到T形、L形以及两端带翼缘的组合截面的组合内力很困难。

于是，以前流行软件只能把组合截面分解为单个墙肢，对每个单墙肢按照矩形截面分别配筋，对墙肢相交处的边缘构件配筋，采用叠加各墙肢分别配筋的结果。

我们称这种配筋方式为“分段式配筋方式”。

具体来说，以往的设计，对于带翼缘剪力墙，软件在剪力墙墙柱配筋计算时对每一个墙肢单独按照矩形截面计算，不考虑翼缘作用。

对于由墙肢相交的边缘构件配筋是把各个墙肢的配筋相加得出的，结果有时偏大，有时偏小。

对于带边框柱剪力墙，最终边缘构件配筋是先几部分构件单独计算，一部分为与边框柱相连的剪力墙暗柱的计算配筋量，另一部分为边框柱的计算配筋量，然后叠加配筋结果，并与规范构造要求比较取大值，这样的配筋方式常使配筋量偏大。

很多业内专家多年来一直强调，对剪力墙采用分段式配筋方式不合理。

因为一方面在某些情况下配筋不够，造成不安全的结果，另一方面在很多情况下又造成配筋过大的不经济的计算结果。

即这种配筋方式既不安全、又不经济。

可参见傅学怡《实用高层建筑结构设计》13章。

有的软件给出了手动方式的剪力墙组合截面配筋功能，它是人工指定相连的墙肢组成组合截面，再由软件对各墙肢的内力进行组合并进行配筋。

这种方式的主要问题是：第一，软件对所选的墙肢都按全截面考虑，由多个墙肢组成的组合截面可能过长过大，它已经很难符合平截面假定的配筋原理，计算结果不可信。

第二，剪力墙组合截面多为不对称截面，但是目前大多数软件不具备不对称配筋功能，而是按照对称配筋方式计算，配筋结果常常偏大很多。

剪力墙如何根据S A T W E 计算结果正确配筋IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】剪力墙如何根据SATWE计算结果配筋假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”水平钢筋：是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200mm，计算结果是，那就用*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2再除以2就是200mm2再查板配筋表就可以了所以配8@200面积250>200满足要求了！（剪力墙厚度为200，直径8间距200配筋率=2*(200*200)=%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率%进行计算是不对的。

应该填%(或者%)。

如果填了%，实际配了%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于％，四级和非抗震设计时均不应小于％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：%x200x1000=500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

至于边缘构件配筋，一般是看SATWE计算结果里面的第三项：“梁弹性挠度、柱轴压比、墙边缘构件简图”一项里面的“边缘构件”，按此配筋，如果出现异常配筋，比如配筋率过大的情况，就用第十五项：“剪力墙组合配筋修改及验算”一项进行组合墙配筋计算，（As=2440，1440可能不正常,As=939，452正常）第十五项：一般可采用SATWE计算结果里面的第二项的配筋文件（但要复核SATWE计算结果里面的第三项里的边缘构件计算面积），将构造配筋部分删除，剩下很少的计算配筋，对应墙体编号配筋即可。

剪力墙、柱、板配筋率剪力墙（纯剪力墙）1剪力墙截面一般部位墙厚度，一二级不应小于160mm且不宜小于层高或无支长度的1/20，三四级不应小于140mm且不宜小于层高或无支长度的1/25。

无端柱或翼墙时，一二级不宜小于层高或无支长度的1/16；三四级不宜小于层高或无支长度的1/20。

2底部加强区墙厚度一二级不应小于200mm且不宜小于层高或无支长度的1/16；三四级不应小于160mm且不宜小于层高或无支长度的1/20。

无端柱或翼墙时，一二级不宜小于层高或无支长度的1/12；三四级不宜小于层高或无支长度的1/16。

3参数指标轴压比一级时9度不宜大于0.4，7、8度时不宜大于0.5；二三级时不宜大于0.6（此项需在建模阶段控制）。

剪力墙配筋率一二三级抗震墙的竖向、水平分布筋最小配筋率均不应小于0.25%，四级抗震墙分布筋最小配筋率不应小于0.20%。

；部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋配筋率不应小于0.3%。

剪力墙分布筋布置1》剪力墙的竖向和水平分布筋间距：不宜大于300mm，部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋间距不宜大于200mm；2》分布筋直径：不宜大于墙厚的1/10，且不应小于8mm，竖向筋直径不宜小于10mm；拉筋间距不宜大于600mm，直径不应小于6mm。

4边缘构件：约束边缘构件和构造边缘构件轴压比对于剪力墙结构，底部楼层墙肢截面的轴压比，一级（9度）大于0.1、一级（7、8度）大于0.2、二三级大于0.3时需设置约束边缘构件，小于以上情况均设构造边缘构件。

构造边缘构件截面尺寸按照《高规》图7.2.16确定，注意不要按照《抗规》确定截面尺寸，因为《抗规》中构造约束边缘构件的长度比《高规》短；纵向钢筋配筋率及箍筋直径和间距均按《抗规》表6.4.5-1取用即可，构造边缘构件箍筋无体积配箍率要求。

约束边缘构件约束构件根据轴压比和所在墙体的类型及长度确定约束边缘构件长度，在结合规范中的图示来确定最终的约束边缘构件截面尺寸；纵筋配筋量直接PKPM计算结果配筋，最小配筋量结合《抗规》表6.4.5-3确定；箍筋结合《抗规》表6.4.5-3中，有轴压比查配箍率特征值，进而得出体积配箍率最小值；箍筋间距也查该表。

剪力墙（纯剪力墙）1剪力墙截面一般部位墙厚度，一二级不应小于160mm且不宜小于层高或无支长度的1/20，三四级不应小于140mm且不宜小于层高或无支长度的1/25。

无端柱或翼墙时，一二级不宜小于层高或无支长度的1/16；三四级不宜小于层高或无支长度的1/20。

2底部加强区墙厚度一二级不应小于200mm且不宜小于层高或无支长度的1/16；三四级不应小于160mm且不宜小于层高或无支长度的1/20。

无端柱或翼墙时，一二级不宜小于层高或无支长度的1/12；三四级不宜小于层高或无支长度的1/16。

3参数指标轴压比一级时9度不宜大于0.4，7、8度时不宜大于0.5；二三级时不宜大于0.6（此项需在建模阶段控制）。

剪力墙配筋率一二三级抗震墙的竖向、水平分布筋最小配筋率均不应小于0.25%，四级抗震墙分布筋最小配筋率不应小于0.20%。

；部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋配筋率不应小于0.3%。

剪力墙分布筋布置1》剪力墙的竖向和水平分布筋间距：不宜大于300mm，部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋间距不宜大于200mm；2》分布筋直径：不宜大于墙厚的1/10，且不应小于8mm，竖向筋直径不宜小于10mm；拉筋间距不宜大于600mm，直径不应小于6mm。

4边缘构件：约束边缘构件和构造边缘构件轴压比对于剪力墙结构，底部楼层墙肢截面的轴压比，一级（9度）大于0.1、一级（7、8度）大于0.2、二三级大于0.3时需设置约束边缘构件，小于以上情况均设构造边缘构件。

构造边缘构件截面尺寸按照《高规》图7.2.16确定，注意不要按照《抗规》确定截面尺寸，因为《抗规》中构造约束边缘构件的长度比《高规》短；纵向钢筋配筋率及箍筋直径和间距均按《抗规》表6.4.5-1取用即可，构造边缘构件箍筋无体积配箍率要求。

约束边缘构件约束构件根据轴压比和所在墙体的类型及长度确定约束边缘构件长度，在结合规范中的图示来确定最终的约束边缘构件截面尺寸；纵筋配筋量直接PKPM计算结果配筋，最小配筋量结合《抗规》表6.4.5-3确定；箍筋结合《抗规》表6.4.5-3中，有轴压比查配箍率特征值，进而得出体积配箍率最小值；箍筋间距也查该表。

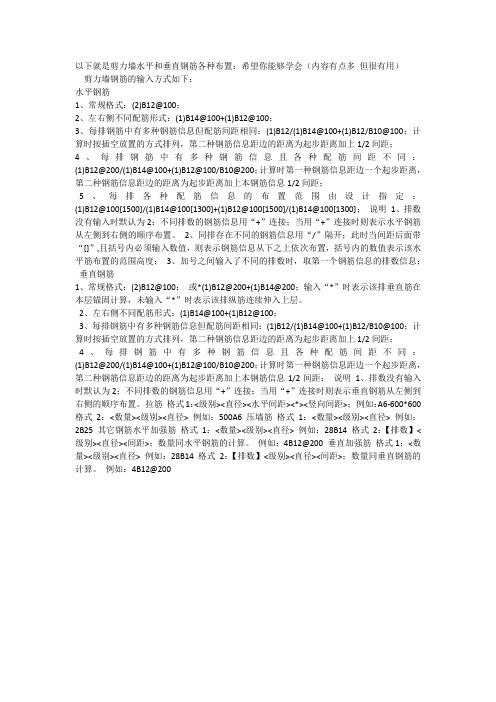

以下就是剪力墙水平和垂直钢筋各种布置：希望你能够学会（内容有点多但很有用）剪力墙钢筋的输入方式如下：水平钢筋1、常规格式：(2)B12@100；2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；5、每排各种配筋信息的布置范围由设计指定：(1)B12@100[1500]/(1)B14@100[1300]+(1)B12@100[1500]/(1)B14@100[1300]；说明1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示水平钢筋从左侧到右侧的顺序布置。

2、同排存在不同的钢筋信息用“/”隔开；此时当间距后面带“[]”,且括号内必须输入数值，则表示钢筋信息从下之上依次布置，括号内的数值表示该水平筋布置的范围高度；3、加号之间输入了不同的排数时，取第一个钢筋信息的排数信息；垂直钢筋1、常规格式：(2)B12@100；或*(1)B12@200+(1)B14@200；输入“*”时表示该排垂直筋在本层锚固计算，未输入“*”时表示该排纵筋连续伸入上层。

2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；说明1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示垂直钢筋从左侧到右侧的顺序布置。

1、 satwe 结果中的水平分布筋面积sw A 为水平分布筋间距Swh 范围内的水平分布筋面积：即一层中水平分布筋的面积，而一层中可以有2排、3排、4排。

2、 Swh 可以在satwe 前处理菜单中查看：3、 PKPM 算剪力墙水平分布筋时构造配筋率为0.25%（为一层中的配筋率，按1m算时为总的配筋面积，而非单排的配筋面积）200厚墙：Swh 范围内的水平分布筋面积（即一层中）：2200mm Swh =2210.1100200200%25.0%25.0cm mm bS A wh s ==⨯⨯==配置2排时：即有两根钢筋，一根钢筋的面积为：220505.020.1mm cm A s ===，故至少8φ 配筋即为200@8φ4、 如果计算出来是1.3，则按2200mm Swh =时，2206565.023.1mm cm A s ===至少用10φ，即200@10φ；此时如果用150的间距，则20/075.48200150mm A A s s ==，可以用到8φ，此时配筋为150@8φ5、 算出一层的配筋面积1s A 后，则1m 高范围内水平钢筋的面积即为111520010001000s s s A A A Swh mm == 构造配筋时，若取2200mm Swh =，则1m 高范围内水平钢筋的面积： 210.55cm A A s s == 2排配筋时：单排的配筋面积为215.22cm A A s s ==， 故只需配置200@8φ即可。

总结6、 200厚墙：构造配筋时：0.25% Swh 范围内的水平分布筋面积（即一层中）： 2200mm Swh =2210.1100200200%25.0%25.0cm mm bS A wh s ==⨯⨯== 配置2排时：即有两根钢筋，一根钢筋的面积为： 220505.020.1mm cm A s ===，故至少8φ 配筋即为200@8φ7、 1m 内总的配筋面积为)(1000112min min 1m m b bS Swh m A Swh m A wh s sρρ⨯=⨯=⨯= 1m 内单排的配筋面积为 2100021212min min 11b m m bS Swh m A Swh m A A wh s s s ρρ⨯=⨯=⨯== 构造配筋时： 1m 内总的配筋面积为)(5001000200%25.02mm A s =⨯⨯= 1m 内单排的配筋面积为212502m m A A s s == 故配筋为200@8φ。
