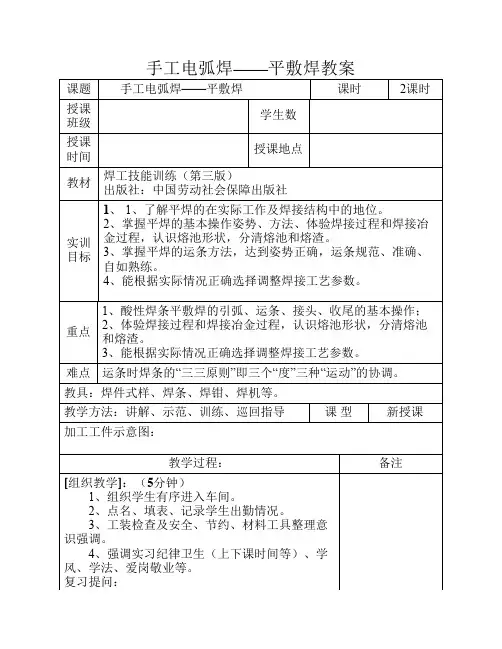

手工电弧焊——平敷焊教案

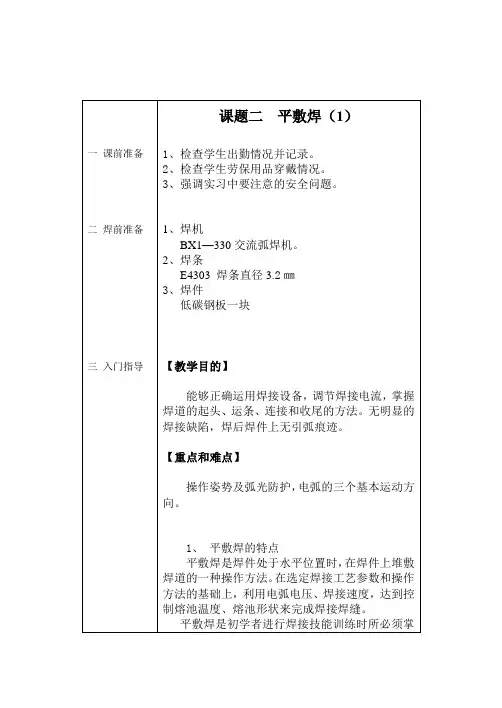

任务1 引弧、平敷焊【教学目的】能够正确运用焊接设备，调节焊接电流，掌握焊道的起头、运条、连接和收尾的方法。

无明显的焊接缺陷，焊后焊件上无引弧痕迹。

【重点和难点】操作姿势及弧光防护，电弧的三个基本运动方向。

【注意事项】1.操作姿势必须规范。

2.避免长时间短路，以免烧损设备。

3.注意弧光，防止灼伤眼睛。

4.焊条头的管理。

【教学过程】Ⅰ、基础知识讲解1. 平敷焊的特点平敷焊是焊件处于水平位置时，在焊件上堆敷焊道的一种操作方法。

在选定焊接工艺参数和操作方法的基础上，利用电弧电压、焊接速度，达到控制熔池温度、熔池形状来完成焊接焊缝。

平敷焊是初学者进行焊接技能训练时所必须掌握的一项基本技能，焊接技术易掌握，焊缝无烧穿、焊瘤等缺陷，易获得良好焊缝成形和焊缝质量。

2. 基本操作姿势焊接基本操作姿势有蹲姿、坐姿、站姿，如图1-6所示。

图1-6 焊接基本操作姿势焊钳与焊条的夹角如图1-7所示。

图1-7 焊钳与焊条的夹角辅助姿势焊钳的握法如图1-8所示。

面罩的握法为左手握面罩，自然上提至内护目镜框与眼平行，向脸部靠近，面罩与鼻尖距离10～20mm即可。

图1-8 焊钳的握法Ⅱ、实习操作练习基本操作方法（1）引弧焊条电弧焊施焊时，使焊条引燃焊接电弧的过程，称为引弧。

常用的引弧方法有划擦法、直击法两种。

①划擦法优点：易掌握，不受焊条端部清洁情况（有无熔渣）限制。

缺点：操作不熟练时，易损伤焊件。

操作要领：类似划火柴。

先将焊条端部对准焊缝，然后将手腕扭转，使焊条在焊件表面上轻轻划擦，划的长度以20～30mm为佳，以减少对工件表面的损伤，然后将手腕扭平后迅速将焊条提起，使弧长约为所用焊条外径1.5倍，作“预热”动作（即停留片刻），其弧长不变，预热后将电弧压短至与所用焊条直径相符。

在始焊点作适量横向摆动，且在起焊处稳弧（即稍停片刻）以形成熔池后进行正常焊接，如图1-9（a）所示。

图1-9 引弧方法②直击法优点：直击法是一种理想的引弧方法。

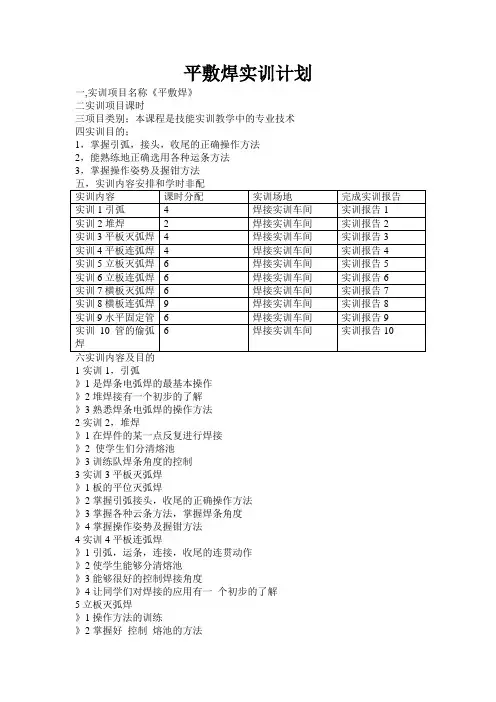

平敷焊实训计划一,实训项目名称《平敷焊》二实训项目课时三项目类别；本课程是技能实训教学中的专业技术四实训目的；1，掌握引弧，接头，收尾的正确操作方法2，能熟练地正确选用各种运条方法3，掌握操作姿势及握钳方法1实训1，引弧》1是焊条电弧焊的最基本操作》2堆焊接有一个初步的了解》3熟悉焊条电弧焊的操作方法2实训2，堆焊》1在焊件的某一点反复进行焊接》2 使学生们分清熔池》3训练队焊条角度的控制3实训3平板灭弧焊》1板的平位灭弧焊》2掌握引弧接头，收尾的正确操作方法》3掌握各种云条方法，掌握焊条角度》4掌握操作姿势及握钳方法4实训4平板连弧焊》1引弧，运条，连接，收尾的连贯动作》2使学生能够分清熔池》3能够很好的控制焊接角度》4让同学们对焊接的应用有一个初步的了解5立板灭弧焊》1操作方法的训练》2掌握好控制熔池的方法》3掌握运条方法》3提高焊缝质量的方法6立板连弧焊的方法》1操作方法的训练》2焊接参数的选择与调节》3能后灵活用云焊条角度7横板灭弧焊的操作》1焊道的成形以及有无缺陷》2学会应用焊条角度电弧长度》3掌握提高焊缝质量的操作方法8横板连弧焊的操作》1学会调整焊缝高度和宽度》2执行安全文明生产》3做到工作场地整洁，工件，工具摆放整齐》4使同学堆焊接技术有初步的了解9水平固定管的焊接》1引弧预热，焊条角度的变化，接头》2给管子对接焊打基础》3堆焊接技术的应用有了更深的了解10水平固定管单面焊双面成形》1掌握焊条角度的变化及控制熔池温度》2控制熔孔直径，以及焊道的宽窄》3掌握盖面层与填充层的焊接方法。

》4掌握整个单面焊双面成形技术。

实训考核方案—平板连弧焊一，题目：在平位上进行板的平敷焊二，提供条件三，焊件：Q1235 长*宽*高3000* 200*8焊条型号：E4303 直径3.2弧焊设备：BX1_300 ZX7_250辅助工具：渣锤，面罩，划线工具及个人保护用品。

四，技术要求1，要求自己选择焊接电流，按要求确定焊条角度和电弧长度。

项目二：平敷焊、引弧堆焊、定点引弧
、请同学们讨论应如何完成此项操作。

1）起头
刚开始焊接时，由于焊件的温度很低，引弧后又不能迅速地使焊件温度升高，所以起点部位焊道较窄，余高略高，甚至会出现熔合不良和夹渣的缺陷。

为了解决上述问题，可阻在引弧后稍微拉长电弧，对始焊接处预热。

从距离始焊点10mm左右处引
）连接
一条完整的焊缝是由若于根焊条焊接而成的，每根焊条焊接的焊道应有完好的连接。

连接方式一般有四种。

4）收尾
①划圈收尾法当焊至终点时，焊条作圆圈运动，直到填满弧坑再熄弧。

此法适于厚板焊接，用。

《手工电弧焊板对接平焊》尊敬的评委老师，大家好！我汇报的课题是“手工电弧焊板对接平焊，说到电焊，我们看到的可能是这样的,您肯定没想过学焊接还可以是这样的。

随着互联网、信息化技术的发展，在焊接实训教学中引用AR模拟技术，不仅可以改善学习环境，而且能突破焊接理论难以转化为实践技巧的困境，有利于促进实训课堂改革，提升教学效果。

本课秉承以“学生为主体，教师为主导”的理念，采用混合式教学方法。

课堂分为课前云平台线上预习、课中AR虚拟焊接、课后云平台课外练习三个流程进行，注重培养学生耐心、细心、专心的职业素养，传承和发扬精益求精的工匠精神。

在动态的教学过程中采用多元化的教学和评价手段，让不同层次的学生在理实一体的课程中树立对焊工技能学习的信心。

本课题选自高等教育出版社出版的《焊接基本技能实训》模块一任务6的内容。

实训载体的选用是结合企业生产中岗位技能、焊工职业技能和焊接专业教学标准的综合需求，选取I型坡口对接平焊作为教学内容。

帮助学生理解并掌握如何控制焊缝的直线度、宽度和余高的关键技能，为后续其他坡口的板对接焊学习打下扎实的基础。

我授课的对象是中职一年级焊接专业的学生。

他们形象思维优于抽象思维，图像捕捉强于声音接收，技能操作胜于文字理解。

在本课学习之前，学生已熟悉焊接设备使用、焊接工艺选择，已学会点焊、引弧、运条、接头和收尾等操作方法，会使用游标卡尺、焊缝万能量规，能判断一般的焊缝缺陷，有一定的检测基础。

根据以上分析，结合焊工教学标准和岗位要求，我拟定了以下教学目标。

手工电弧焊作为手工基本操作技能，因此我将熟悉I型坡口对接平焊的工艺参数与起弧、运条和焊条角度作为教学重点；焊接工艺参数选择正确与否，直接影响焊缝的形状、尺寸、焊接质量和生产率，所以将学会通过控制运条手法来保证焊缝的直线度、宽度和余高作为教学难点。

焊接时有强烈的弧光、烟尘、有毒气体，借助AR虚拟焊接训练，突破难点。

基于本课特点，采用线上线下混合式教学方法，线上借助超星学习通平台和微课，打造网络化的学习环境，线下依托专业实训教学场地和AR焊接设备,营造智能化的实训环境。

焊接实训教案一、说明1、课程的性质和内容主要内容包括：常用焊接方法、常用金属材料的焊接。

2、课程的任务和要求本课程的任务是使学生掌握中级电焊工应具备的专业理论知识与操作技能、技巧。

通过本课程的学习，应达到如下要求：基本知识要求（1）焊接生产工艺过程、特点和应用；（2）手工电弧焊的设备分类、结构及组成，安全操作方法；（3）焊条的组成、作用、规格及牌号表示方法；（4）手工电弧焊的工艺参数对焊缝质量的影响：（5）常用焊接接头形式、坡口作用种类、不同空间位置的焊接特点；（6）常见焊接缺陷产生原因及防止方法；（7）气焊、气割设备的组成和作用，气焊火焰的种类和应用。

焊丝和焊剂的作用，气割过程的实质，切割条件；基本技能要求（1）了解常用焊接质量的检验方法及适用范围。

（2）掌握低碳钢结构件平焊、基本操作技能。

（3）掌握气割基本操作要领及方法。

二、教学要求、内容及建议教学要求1、掌握焊（割）安全操作规程。

2、掌握焊接接头形式、焊缝符号的标注、焊接工艺参数的选择、电源极性及应用，并理解线能量。

3、掌握焊芯和药皮的类型，药皮的作用和焊条的分类。

4、理解焊接应力与变形产生的原理，掌握预防措施及矫正变形的方法。

5、了解焊接检验的分类及常见的检验方法。

6、掌握低碳钢板件对接焊的基本操作技能。

7、掌握气割设备及工具的使用方法，掌握火焰的点燃、调节、熄灭方法及造成回火的原因。

8、掌握气割安全操作技术9、了解减压器、射吸式焊割炬的结构、型号和工作原理，并能够正确选用割炬和割嘴。

掌握氧乙炔切割基本操作技能。

教学内容课题一、安全教育1、焊接安全的重要性。

2、焊（割）安全操作规程。

3、焊接实训场地的安全要求。

课题二、模拟练习1、焊钳的正确使用。

2、焊接的基本动作、姿势和运条方法。

3、手弧焊操作准备知识。

课题三、平敷焊1、焊接电弧的概念。

2、引弧。

3、焊接接头的形式和焊缝的形式4、平敷焊技能训练。

课题四、平对接焊1、焊接工艺参数。

2、平对接技能训练。

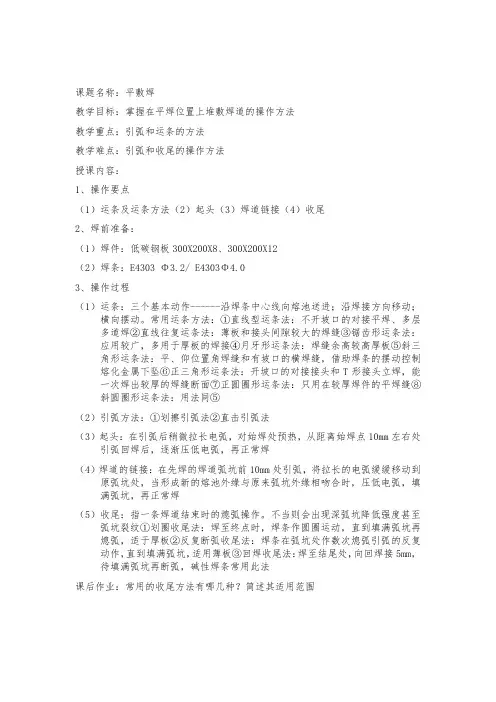

课题名称：平敷焊教学目标：掌握在平焊位置上堆敷焊道的操作方法教学重点：引弧和运条的方法教学难点：引弧和收尾的操作方法授课内容：1、操作要点（1）运条及运条方法（2）起头（3）焊道链接（4）收尾2、焊前准备：（1）焊件：低碳钢板300X200X8、300X200X12（2）焊条：E4303 Φ3.2/ E4303Φ4.03、操作过程（1）运条：三个基本动作------沿焊条中心线向熔池送进；沿焊接方向移动；横向摆动。

常用运条方法：①直线型运条法：不开坡口的对接平焊、多层多道焊②直线往复运条法：薄板和接头间隙较大的焊缝③锯齿形运条法：应用较广，多用于厚板的焊接④月牙形运条法：焊缝余高较高厚板⑤斜三角形运条法：平、仰位置角焊缝和有坡口的横焊缝，借助焊条的摆动控制熔化金属下坠⑥正三角形运条法：开坡口的对接接头和T形接头立焊，能一次焊出较厚的焊缝断面⑦正圆圈形运条法：只用在较厚焊件的平焊缝⑧斜圆圈形运条法：用法同⑤（2）引弧方法：①划擦引弧法②直击引弧法（3）起头：在引弧后稍微拉长电弧，对始焊处预热，从距离始焊点10mm左右处引弧回焊后，逐渐压低电弧，再正常焊（4）焊道的链接：在先焊的焊道弧坑前10mm处引弧，将拉长的电弧缓缓移动到原弧坑处，当形成新的熔池外缘与原来弧坑外缘相吻合时，压低电弧，填满弧坑，再正常焊（5）收尾：指一条焊道结束时的熄弧操作。

不当则会出现深弧坑降低强度甚至弧坑裂纹①划圈收尾法：焊至终点时，焊条作圆圈运动，直到填满弧坑再熄弧，适于厚板②反复断弧收尾法：焊条在弧坑处作数次熄弧引弧的反复动作，直到填满弧坑，适用薄板③回焊收尾法：焊至结尾处，向回焊接5mm，待填满弧坑再断弧，碱性焊条常用此法课后作业：常用的收尾方法有哪几种？简述其适用范围课题名称：平对焊教学目标：掌握双面焊的操作要领和方法教学重点：能正确分析常见缺陷的产生原因和防治方法教学难点：双面焊操作要领授课内容：1、操作要点（1）选对电源极性（2）克服电弧偏吹（3）定位焊的要求（4）反变形法（5）打底焊的灭弧法和连弧法（6）单面焊双面成形2、焊接电源极性和电弧偏吹：（1）正极性/正接：焊钳接电源负极；反极性/反接：焊钳接电源正极（2）克服电弧偏吹：①尽量用交流电源②防风③地线对称④手动调整3、操作过程（1）定位要求：①焊条同质②定位焊余高不能大③开裂、未焊透、超高需休整（2）I形坡口平对焊：正面焊时保证熔深达2/3，背面焊时，要熔合正面（3）V形坡口平对焊：第一层焊道细焊条，保证焊透，表层焊时需摆动焊（4）板对接反变形：焊V形坡口时，在定位焊时凭经验反变形3°以内（5）灭弧法：通过调节燃弧和熄弧时间，来控制熔池温度、形状及填充金属的薄厚，以获得良好的背面成形和内部质量。

焊工实习教案《平敷焊》平敷焊（平焊）平敷焊是在平焊位置焊件上堆敷焊缝的一种操作方法如图：操作准备1、焊机：BX6-300型、BX1-315型。

2、实习焊件：低碳钢板，250×60×6mm每位同学一件。

3、焊条：直径3.2mm、2.5mm。

4、辅助工具：焊钳、面罩、电焊工手套、钢丝刷、锉刀、敲渣锤等。

操作要领1、操作步骤（1）清除干净待焊处至露出金属光泽；（2）在钢板上划直线；（3）启动电焊机；（4）焊缝的起头、焊缝的链接；（5）运条；（6）收尾；（7）检测焊缝质量；2、焊缝的起头起头是指刚开始焊接的阶段，在一般情况下这部分焊缝略高些，质量也难以保证。

因为焊件未焊之前温度较低，而引弧后又不能迅速使焊件温度升高，所以起点部分熔深较浅；对焊条来说在引弧后的一、二秒内，由于焊条药皮未形成大量保护气体，最先熔化的溶滴几乎是在无保护气氛的情况下过渡到熔池中去的，这种保护不好的熔滴中有不少气体。

如果这些熔滴在施焊中得不到二次熔化，其内部气体就会残留在焊缝中形成气孔。

为了解决熔深太浅的问题，可在引弧后先将电弧稍微拉长，使电弧对端头有预热作用，然后适当缩短电弧进行正式焊接。

3、运条在正常焊接阶段，焊条一般有三个基本的运动，即沿焊条中心线向熔池送进、沿焊接方向移动和横向摆动。

平焊练习时焊条可以不摆动。

沿焊条中心线向熔池送进，即是为了向熔池添加填充金属，也是为了在焊条熔化后，继续保持一定的电弧长度，因此，焊条的送进速度应与熔化的速度相同。

否则，会发生断弧或焊条粘在焊件上的现象。

电弧长度通常为2-4mm。

焊条沿焊接方向移动，目的是控制焊缝成形。

若焊条移动速度太慢，则焊缝会过高、过宽外形不整齐；焊接薄板时甚至会发生烧穿等缺陷。

若焊条移动太快，则焊条和焊件熔化不均，造成焊缝较窄，甚至会发生未焊透等缺陷。

焊条沿焊接方向的移动速度，由焊接电流、焊条直径及接头的型式来决定。

焊条的横向摆动，是为了对焊件输入足够的热量、排渣、排气等，并获得一定宽度的焊缝或焊缝其摆动范围根据焊件的厚度、坡口型式、焊缝层次和焊条直径来决定。

平敷焊教学目标：1、能够正确调整、使用焊接设备及工具；2、掌握焊工艺参数的选择原则；3、掌声焊条电弧焊的引弧操作和运条的基本方法；重、难点：运条时的速度及角度的稳、准练习教具：焊机、焊条、板材教学过程：（一）组织实习组织学生教学楼后集合，检查人数（二）实习过程1、安全文明生产知识的学习强调车间实习的纪律及安全常识；《焊接实训室管理规定》的相关内容2、布置本次实习的主要任务给学生说明本次实习的目的、要求及注意事项1）目的：能够在钢板上地行平敷焊，焊缝的高度、宽度能符合要求，焊缝表面均匀，无缺陷；2）要求及注意事项：要求焊缝宽度为6－8mm，焊缝余高2-3mm 。

注意如下事项。

（1）焊接时，要放松身体，而且正常呼吸，手臂应离开身体，随身体自由运动，同时要保持稳定。

（2）开始学习时，主要掌握好电弧长度，焊条角度和焊接速度。

（3）要区分开熔池内的熔硅和熔化金属。

（4）控制熔池的形状，大小要合适，不允许熔渣流到熔化金属的前面。

（5）首先练习窄焊道的平焊，并用直线运条法进行练习。

3、焊前准备：1）试件材料：20cm×30cm钢材2）焊接材料：J422焊条3）焊接设备注意事项：1）粗调节应在切断电源的情况下进行，以防触电。

2）焊机上的电流刻度精度较差，使用时只能作为参考。

4、学生实习操作过程：1）清除试件表面上的油污、锈蚀、水分及其了污物，直至露出金属光泽。

2）在试件上以20mm间距用粉笔画出焊缝位置线。

3）平敷焊操作图（三）与本次实习相关的知识一、焊接工艺参数:（1)焊条直径：焊条直径的选择与下列因素有关：1）工件厚度：厚度较大的工件应迁用走私较大的焊条；相反，选用颠簸较小的焊条。

2）焊缝空间位置3）焊接层次（2）焊接电流：电流大小主要取决于焊条直径和焊缝空间位置，其次是工件厚度、接头形式、焊接层次等。

1）焊条直径：焊接较薄的焊件，选用焊条直径要细一些，则焊接电流也相应小；反之，则应选择大的焊条直径，焊接电流也要相应增大。
