电梯的一般术语

一、电梯的定义：1、狭义电梯的定义 = 垂直电梯。

2、广义电梯的定义 = 垂直电梯 +自动扶梯 +自动人行道。

3、广义电梯的定义： 利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级进行升降或者平行运送人和货物的机电设备二、电梯的种类、型号、主要参数1、按用途、速度、驱动方式、控制方式分类：（ 1）、按用途：乘客电梯、载货电梯、病床电梯、住宅电梯、观光电梯、专用电梯。

（ 2）、按速度分：低速梯、快速梯、高速梯、超高速梯。

它们的速度分别为：小于等于1 米/秒，大于 1米/秒小于等于 2 米/秒，大于 2 米/秒小于等于 3米/秒，大于 3米/秒。

（ 3）、按控制方式分：信号控制（司机控制） 、集选控制（自动控制） 、并联控制、智能控制（ 4）、按驱动方式分： 直流驱动、交流异步驱动、 交流同步驱动、液压驱动2、 电梯型号TKJ1000/1.5-JX3、电梯的参数：额定速度、额定载重、载客人数、轿厢尺寸、门的形式、运行方式、层站数、提升高度、层站高度、顶层 高度、地坑深度。

4、电梯的主要技术参数额定速度，额定载重量三、电梯的常用名词术语：1、平层准确度 ：电梯到站停靠后，轿箱地坎上平面与层门地坎上平面垂直方向的误差值。

2、额定速度：设计或者规定的电梯运行速度。

3、开锁区域 ：层门地坎上下的一段距离，轿厢停靠时，轿底进入此区域内电梯门才能打开。

4、轿顶安全高度 ：当对重完全压缩缓冲器后，轿厢顶部最高部件与井道顶部结构最低部分之间的垂直距 离。

5、轿底安全高度：轿箱完全压缩缓冲器后，轿底下部最低构件（不包括导靴、安全钳、护脚板）与底坑 地面之间的垂直距离。

6、检修操作：电梯检修时对电梯进行点动慢行的一种操作。

7、平层：欲使轿箱地坎与层门地坎达到同一平面的动作。

8、缓冲器：它是电梯安全保护装置中的最后一级措施。

9、顶层高度：顶层端站楼面距机房楼板下部最突出部间之间的垂直距离。

10、开门宽度：轿厢门和厅门完全开启后的净宽。

（电梯）轿厢——用于运载的单元，由轿架、轿底、围帮和轿门组成。

电闸——当电梯轿厢处于静止且马达处于失电状态下防止电梯再移动的机电装置。

在某些控制形式中，它会在马达断电时刹住电梯。

抱闸靴——抱闸的运动部分，表面为摩擦面。

当抱闸鼓推动它时，会将处在平层状态下的电梯刹住。

在某些控制形式中，它会在马达断电时刹住电梯。

布置图——按比例绘制的一种图纸，显示电梯平面，井道立面，机房空间情况，相对的尺寸大小和所安装设备的位置。

导轨——一种表面经过机械加工的T形的钢轨，竖直地安装在井道中，用于电梯轿厢或对重的运动导向。

导轮——用滚动的轮子代替导靴在导轨表面滑动导向。

电刷——通常由碳或石墨制成，用于连接马达和发电机的转子。

它将电流传递至定子。

对重——用于平衡轿厢加上约40％的额定载荷的重量。

发电机——一种将化学能转化成电能的设备（通常为直流电）。

扶栏——自动扶梯的侧面在梯级以上的部分，它包括裙板、内侧板、盖板和扶手。

扶手带——（1）安装于自动扶梯扶手的最上面供乘客扶握的移动带。

（2）用作支撑的带状物。

扶手架——一种通常用橡胶制成的支架，安装于扶手与扶手带结合部，以避免乘客的手指被夹入扶手带于扶手的间隙中。

规范——一整套关于设计，制造，安装和维修电梯，餐梯，自动扶梯和自动人行道的标准。

规格书——详细说明每项要安装的设备的计划，材料，尺寸和所有其它的要求和目的的文件。

火警操作——一个或一组的设备用于（1）提供一个特定的信号使正在正常运行的电梯立即降到事先设定的楼层；（2）允许消防员或其他特定的人员使用该电梯。

机房——一台或一组电梯，餐梯，货梯或自动扶梯的曳引机摆放的地方。

继电器——一种当预先设置的条件满足时使控制回路接通或改变的电子器件。

轿顶检修盒——安装在轿厢顶部的控制面板。

当它启动时，轿厢将脱离正常的操作而只受它控制在检修的速度下运行。

轿厢操纵盘——设置在轿厢内的一块用于操纵电梯的面板。

上有楼层选择按钮，开门和关门按钮，警铃按钮以及其它需要用于操纵电梯的开关或按钮。

电梯常用技术术语（1）供电系统：为电梯供应电源的装置。

（2）曳引电动机：即电梯的动力源。

沟通电梯用沟通电动机，直流电梯用直流电动机。

（3）操作系统：对电梯的运行实现操纵的装置，轿厢内的按钮操纵盘及厅外的呼叫按钮。

（4）位置显示装置：即轿厢内和厅门指示灯，以灯光数字显示电梯所在的楼层，以箭头显示电梯的运行方向。

（5）机械选层器：设在机房内。

通常用钢带与电梯轿厢连接，模拟电梯运行状态的机械——电气装置，能指示轿厢位置、选层、消号确定运行方向、发出限速信号等作用。

（6）限速器：装在机房内。

当电梯的运行速度超过允许值时，能产生气械动能，切断掌握电路，并迫使平安钳动作。

（7）平安钳：当电梯的运行速度超过允许值时，限速器动作后，平安钳受限速器的操纵，将轿厢强行制停在导轨上。

平安钳装在轿厢下边的两侧。

（8）缓冲器：当轿厢或对重蹾底时，能汲取能量，平安制停。

（9）对重：由对重架和对重块组成，其重量与轿厢载重量成肯定比例，装在井道内通过曳引钢丝绳与轿厢做相反方向运行。

（10）层站：在楼的各层中，电梯停靠的地点。

（11）基站：轿厢在无指令运行时停靠的层站。

一般状况下，此层站出入轿厢人数最多。

（12）顶层端站：电梯的最高停靠站。

（13）底层端站：电梯的最低停靠站。

当大楼有地下楼层时，底层端站往往不是大楼的首层。

（14）门地坎：门地坎与门滑块是门的帮助导向组件，与门导轨和门滑轮协作，门得上、下两端均受导向和限位。

门在运行时，滑块顺着地坎槽滑动。

（15）平层：指轿厢接近停靠站时，使轿厢地坎与层门地坎达到同一平面的动作。

（16）平层精确度：指轿厢到站停靠后，轿门地坎平面对层门地坎平面垂直方向的误差值。

（17）额定载重量：指设计规定的载重量，是制造厂家保证电梯正常运行的允许载重量。

（18）额定速度：是指设计规定的电梯运行速度，也是制造厂家保证电梯正常运行的速度，单位符号是m/s。

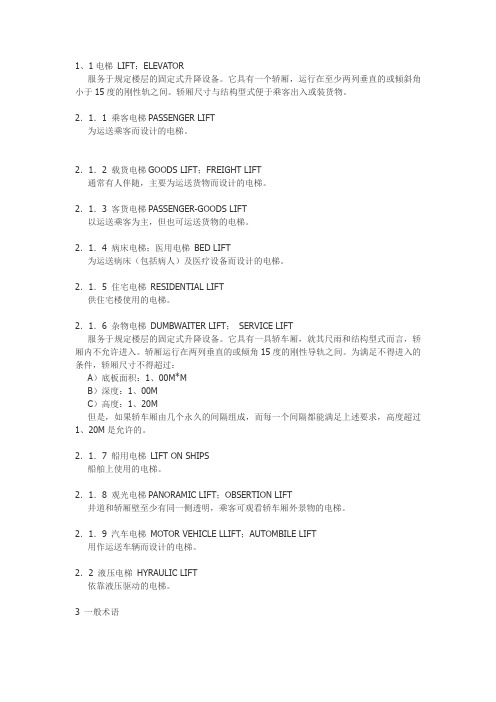

1、1电梯LIFT；ELEVATOR服务于规定楼层的固定式升降设备。

它具有一个轿厢，运行在至少两列垂直的或倾斜角小于15度的刚性轨之间。

轿厢尺寸与结构型式便于乘客出入或装货物。

2．1．1 乘客电梯PASSENGER LIFT为运送乘客而设计的电梯。

2．1．2 载货电梯GOODS LIFT；FREIGHT LIFT通常有人伴随，主要为运送货物而设计的电梯。

2．1．3 客货电梯PASSENGER-GOODS LIFT以运送乘客为主，但也可运送货物的电梯。

2．1．4 病床电梯；医用电梯BED LIFT为运送病床（包括病人）及医疗设备而设计的电梯。

2．1．5 住宅电梯RESIDENTIAL LIFT供住宅楼使用的电梯。

2．1．6 杂物电梯DUMBWAITER LIFT；SERVICE LIFT服务于规定楼层的固定式升降设备。

它具有一具轿车厢，就其尺雨和结构型式而言，轿厢内不允许进入。

轿厢运行在两列垂直的或倾角15度的刚性导轨之间。

为满足不得进入的条件，轿厢尺寸不得超过：A）底板面积：1、00M*MB）深度：1、00MC）高度：1、20M但是，如果轿车厢由几个永久的间隔组成，而每一个间隔都能满足上述要求，高度超过1、20M是允许的。

2．1．7 船用电梯LIFT ON SHIPS船舶上使用的电梯。

2．1．8 观光电梯PANORAMIC LIFT；OBSERTION LIFT井道和轿厢壁至少有同一侧透明，乘客可观看轿车厢外景物的电梯。

2．1．9 汽车电梯MOTOR VEHICLE LLIFT；AUTOMBILE LIFT用作运送车辆而设计的电梯。

2．2 液压电梯HYRAULIC LIFT依靠液压驱动的电梯。

3 一般术语3．1 平层准确度过LEVELING ACCURACY轿厢到站停靠后，轿厢地坎上平面与层门地坎上平面之间垂直方向的偏差值。

3．2 电梯额定速度RATED SPEED OF LIFT电梯设计所规定的轿车厢速度。

电梯名词术语1．电梯：用电力拖动的方式，具有乘客或载货轿厢，运行于两个铅垂的或倾斜不大于15°的刚性导轨之间，运送乘客或物品的永久性交通设备。

2. 乘客电梯：为运送乘客设计的电梯，要求有完善的安全设施以及一定的轿内装饰。

3. 载货电梯：主要为运送货物而设计，通常有人伴随的电梯。

4. 医用电梯：为运送病床、担架、医疗用车而设计的电梯，具有轿厢深长而窄的特点。

5. 杂物电梯：供图书馆、办公楼、饭店运送各类物品而设计的电梯。

6. 观光电梯：轿厢壁和井道透明，供乘客观光用的电梯。

7. 车辆电梯：为装运车辆的电梯。

8. 船舶电梯：船舶上使用的电梯。

9. 建筑施工电梯，建筑施工与维修用的电梯。

10. 电站电梯：用于发电站的电梯。

11. 消防员专用电梯：供消防人员实施火灾救援的电梯。

12．供电系统：为电梯提供电源的装置。

13．曳引电动机：采用曳引方式驱动电梯运行的电动机。

14．操纵装置：对电梯的运行间接操纵控制的装置，分为轿厢内的按钮操纵盘或轿顶控制箱及厅外呼叫按钮箱。

15．电梯显示装置：在轿厢内和厅门处或机房，以灯光或数字显示电梯轿厢所在的楼层，以箭头显示电梯的运行方向的部件。

16．机械选层器：在机房内用一套传动装置与电梯轿厢连动，模拟电梯运行状态的机械-电气装置，能指示轿厢运行位置、选层、消号以及确定运行方向、发出换速信号等作用。

17．限速器：装在机房内。

当电梯的运行速度超过允许值时，卡绳器能产生机械动作，附带触点动作切断控制电路，并迫使安全钳动作将轿厢掣停在导轨上。

18．安全钳：当电梯的运行速度超过允许值时，限速器动作后，安全钳通过钢丝绳受限速器的操纵，将轿厢强行制掣停在导轨上。

安全钳安装在轿厢下边的两侧临近导轨处。

19．缓冲器：防止轿厢或对重故障蹾底时伤害乘客或货物，能吸收运动系统的储量，安全制停。

它有弹簧式和液压式两种结构。

20．对重：由对重架和对重块组成，其重量与轿厢载重量成一定比例，装井道内通过曳引轮和曳引钢丝绳与轿厢做相反方向运动。

一．电梯类型术语电梯lift、elevator乘客电梯passenger elevator载货电梯goods elevator、freight elevator 客货电梯passenger-goods lift病床电梯bed lift、hospital lift住宅电梯residential lift杂物电梯dumbwaiter、service lift船用电梯lift on ships防爆电梯blast defense lift消防员电梯firefighter lift观光电梯observation lift、panoramic lift 家用电梯home lift无机房电梯machine-room-less lift曳引驱动电梯traction lift强制驱动电梯positive drive lift液压电梯hydraulic lift二．电梯一般术语额定载客人数number of passenger额定速度rated speed检修速度inspection speed额定载重量rated load；Rated capacity提升高度traveling height；Lifting height机房machine room机房高度machine room height机房宽度machine room width机房深度machine room depth辅助机房secondary machine room、secondary floor 滑轮间pulley room层站landing层站入口landing entrance基站main landing；main floor；Home landing预定层站predetermined landing底层端站bottom terminal landing顶层端站top terminal landing层间距离floor to floor distance；Interflow distance 井道well;；shaft ；Hoistwayxx道single well多梯井道multiple well；Common well井道壁well enclosure；Shaft wall井道宽度well width；shaft width井道深度well depth；shaft depth底坑pit底坑xxpit depth顶层高度overhead；headroom height井道内牛腿加液梁haunched beam围井trunk围井出口hatch开锁区域unlocking zone平层leveling平层区leveling zone平层准确度stopping accuracy平层保持精度leveling accuracy再平层re-leveling轿厢出入口car entrance轿厢出入口宽度，开门宽度entrance height，door opening width 轿厢出入口高度entrance height轿厢宽度car width轿厢xxcar depth轿厢高度car height电梯司机lift attendant液压缓冲器工作行程working stroke of oil buffer弹簧缓冲器工作行程working stroke of spring buffer轿底间隙bottom clearances for car轿顶间隙top clearances for car对重装置顶部间隙top clearances for counterweight电梯曳引型式traction types of lift电梯曳引绳曳引比hoist ropes ratio of lift二．功能术语火灾应急反应emergency fire operation ，fire emergency return消防员服务，专用服务fireman service独立操作independent operation ，independent service紧急电源操作emergency power operation自动救助操作，停电自动平层automatic rescue operation，auto leveling rescue防捣乱功能anti-nuisance car call protection地震管制earthquake function，seismic function运行次数计数器operation counter超载保护overload protect满载直驶full-load non-stop误指令消除car call cancellation门受阻保护door overload protect提前开门in advance door open驻停，退出运行parking，stop lift语音报站speech report station，speech synthesis service 关门保护door closing protection对接操作docking operation检修操作inspection operation隔层停靠操作skip-stop operation三．电梯零部件缓冲器buffer液压缓冲器hydraulic buffer；oil buffer弹簧缓冲器spring buffer非线性缓冲器non-linear buffer减震器vibration absorber轿厢car ，lift car轿底car platform，platform轿厢壁car enclosures ，car walls轿顶car roof轿厢装饰顶car ceiling轿厢扶手car handrail轿顶防护栏杆car top protection balustrade轿架car frame门机door operator检修门access door手动门manually operated door自动门power operated door层门landing door ，shaft door，hall door防火层门fire-proof door轿门car door门保护装置door protection device安全触板safety edges for door，safety shoe光幕safety curtain for door单光束保护装置，电眼light-ray device protection铰链门hinged door栅栏门collapsible door水平滑动门horizontally sliding door中分门center opening door旁开门two-speed sliding door；two-panel sliding door；two speed door 左开门left hand two speed sliding door右开门right hand two speed sliding door中分多折门center opening multiple speed door旁开多折门slide opening multiple speed door垂直滑动门vertically sliding door垂直中分门bi-parting door地坎sill轿顶检修装置inspection device on top of car轿顶照明装置car top light底坑检修照明装置light device for pit inspection轿厢位置显示装置car position indicator层门门套landing door jamb层门位置显示装置landing indicator；hall position indicator 层门方向显示装置landing direction indicator控制屏control panel操纵盘operation panel；car operation panel报警按钮alarm button急停按钮stop button；stop switch；stopping device梯群监控盘group control supervisory panel；monitor panel 曳引机traction machine有齿轮曳引机geared machine无齿轮曳引机gearless machine曳引轮driving sheave；traction sheave曳引绳hoist ropes绳头组合rope fastening端站停止开关terminal stopping device平层装置leveling device平层感应板leveling inductor plate极限开关final limit switch超载装置overload device；overload indicator称重装置weighing device呼梯盒hall buttons设置在层门站一侧，召唤轿厢停靠在呼梯层站的装置随行电缆traveling cable连接于运行的轿厢底部与井道固定点之间的电缆随行电缆架traveling cable support架设随行电缆的部件钢丝绳夹板rope clamp夹持曳引绳，能使绳距和曳引轮绳槽距保持一致的部件绳头板rope hitch plate架设绳头组合的部件导向轮defector sheave为增大轿厢与对重之间的距离，使曳引绳经曳引轮再导向对重装置或轿厢一侧而设的绳轮复绕轮secondary sheave；double wrap sheave；sheave traction secondary为增大曳引绳对曳引轮的包角，将曳引绳绕出曳引轮后经绳轮再次绕入曳引轮反绳轮diversion sheave设置在轿厢和对重框架上部的动滑轮。

曳引机traction machine曳引轮防护罩traction sheave hood机架machine rack/ Mach rack轿厢绳头板car hitch plate附加绳头板added hitch plate电子载荷称重仪electronic load weighing device搁机大梁（工字钢）machine bearing beam（I-steel）减震组件vibration absorber轿顶轮car top wheel导向轮guiding pulley至对重to counterweight预埋钢板buried steel plate对重绳头板counterweight hitch plate轿厢中心线car center line井道宽hoistway width 井道深hoistway depth钢丝绳steel wire rope绳头组合rope hitch机房楼板machine RM floor轿顶轮crosshead sheave轿厢导轨car guide rail对重导轨counterweight guide rail对重counterweight轿厢缓冲器car buffer对重缓冲器counterweight buffer曳引比traction ratio绕绳方式rope-winding method楼房地面bld. floor复绕轮double wound sheave曳引轮traction sheave对重反绳轮counterweight reversing sheave轿厢反绳轮car reversing sheave绳槽距rope groove spacing复绕double wound序号SER No.载重量bearing capacity轿顶轮布置方式crosshead sheave layout method轿顶轮组件crosshead sheave parts/components轿厢净宽car clear width轿厢净深car clear depth旋转布置revolving layout曳引机选型traction machine type绳槽数No. of groove for a rope轿架重量car frame weight/wt.轿架上梁car frame upper beam/ crosshead/ upright开槽沉头螺钉grooved counterweight screw 十字槽沉头螺钉cross-slotted sunk screw轿门car door层面landing door轿门地坎car door sill层门地坎landing door sill地坑平面pit plane对重导轨距counterweight guide distance对重防护栏counterweight guard螺母nut连接块connecting block拉杆pull bar平垫flat pad弹垫elastic pad调整垫adjusting pad销轴pin开口销cotter pin护套casing铜套copper casing螺栓bolt轴头组件spindle end component安全钳safety gear开关压板SW clip安全钳开关架safety gear SW rack限速器绳governor ropes随行电缆固定架trailing cable fixed racks 井道电缆固定架hoistway cable fixed racks 平层装置leveling device极限限位装置ultimate limit device上行极限开关up ultimate SW上行强迫减速开关up forced slowdown SW 顶层top floor 底层GND floor轿架立梁car frame upright beam撞弓collision bow层门地坎面floor door sill face轿厢地坎面car sill face限位开关limit SW隔磁板magnet vane下平层开关down leveling SW上平层开关up leveling SW上门区开关up door zone SW下门区开关down door zone SW安装弯板installation curved plate轿顶检修盒car top INSP BX轿架上梁car frame upright轿厢托架car bracket配重块counterweight block上梁upper beam/upright下梁lower beam横梁lateral beam补偿链compensating chain补偿链compensating chain guide device支架support井道随行电缆架hoistway trailing cable hanger。

电梯行业常用术语解析电梯作为现代社会不可或缺的交通工具之一，在我们日常生活中扮演着重要角色。

然而，对于电梯行业的常用术语，很多人却并不熟悉。

本文将对电梯行业常用术语进行解析，以帮助读者更好地了解电梯相关知识。

1. 防坠安全装置电梯防坠安全装置是指用于阻止电梯意外下坠的设备。

它通常包括速度限制器、紧急制动器和坠落保护装置。

速度限制器会监测电梯的运行速度，一旦超过设定范围，就会触发紧急制动器，使电梯停止运行。

而坠落保护装置则能够防止电梯在发生意外情况下自由坠落。

2. 机房电梯的机房是安装电梯机器和控制设备的封闭空间。

机房通常设置在电梯井道的顶部或者底部，具备保护电梯设备、维护人员和使用者安全的功能。

机房内需要满足一定的通风、温度、湿度等条件，以确保电梯设备的正常运行。

3. 动力机房动力机房是电梯系统中的一个重要部分，它通常包含电梯驱动系统、驱动机、机房门等设备。

动力机房通常设置在电梯井道的顶部或者底部，其中的驱动机通过传动装置将电能转化为机械能，从而驱动电梯的运行。

4. 轿厢电梯的轿厢是用于运送乘客或载货物品的封闭空间。

它由电梯井道内的导轨支撑，通常由钢制或者玻璃制成。

轿厢内部通常设置有按钮、指示灯、音响等设备，以提供给乘客使用。

5. 井道电梯的井道是轿厢运行的通道，由固定在井道壁上的导轨和井道门组成。

井道不仅起到承载轿厢的作用，还承载着电梯的安全运行。

井道内需要设置井道照明、井道通风等设备，以提供维护人员对电梯设备的检修和维护。

6. 导轨电梯中的导轨是轿厢和对重所沿着运动的轨道，它起到支撑和导向电梯运行的作用。

导轨通常由高强度钢制成，其精确度和平整度对电梯的安全和舒适性具有重要影响。

7. 对重电梯中的对重是指与轿厢相对运动的部分，其作用是平衡轿厢及其负载的重力，减少电梯机器所需的动力消耗。

对重常常通过钢丝绳和平衡重块与轿厢相连。

8. 驱动机驱动机是电梯动力系统的关键组成部分，它通过电能转化为机械能，驱动电梯的上升和下降。
