目录1适用范围 (1)2编制依据 (1)3 主要遵循的规范、标准 (1)4 工程概况 (1)5 施工方案 (1)8 人员、设备、工程量需求计划 (6)1适用范围本施工方案适用于西气东输三线西段（二标段）管道工程焊接施工中的现场补口、补伤作业施工。
2编制依据1）霍尔果斯-中卫第二标段管道工程招标文件与承包合同2）霍尔果斯-中卫第二标段管道工程线路施工图纸3）霍尔果斯-中卫第二标段管道工程线路施工技术要求4）《油气长输管道工程施工及验收规范》GB50369-20065）《西气东输三线管道工程防腐层补口补伤技术规范》（Q/SY GJX 0213-2012）3 主要遵循的规范、标准本工程遵循中国国家、行业标准及中石油有关企业标准。
1）《油气长输管道工程施工及验收规范》(GB 50369-2006)2）《西气东输三线管道工程钢制管道三层结构聚乙烯防腐层技术规范》（Q/SY GJX 0206-2012）3）《西气东输三线管道工程防腐层补口补伤技术规范》（Q/SY GJX 0213-2012）4 工程概况西气东输三线西段工程起新疆霍尔果斯，止于宁夏中卫。
管道总体走向自西北向东南，途经新疆、甘肃、宁夏3个省、自治区，从新疆霍尔果斯-宁夏中卫段与西气东输二线并行。
线路长2456km，设计输量300×108m3/a，管径1219mm，设计压力12MPa。
具体走向见“西气东输三线西段管道工程线路走向示意图”（图1-1）。
图1-1 西气东输三线西段（二标段）管道工程线路走向示意图5 施工方案5.1 方案概述防腐补口、补伤作业施工:首先通过下发防腐补口补伤通知；做好补口补伤准备工作后，进行焊道加热除湿；然后按照规范要求进行焊道除锈及清理，合格后进行焊道预热并进行涂刷底漆；以上步骤均合格后进行加热收缩带补口；补口后进行电火花捡漏，然后进行剥离强度试验，最后填写施工记录并及时与相应部门联系沟通。
5.2 现场补口、补伤施工工序流程图。
防腐补口施工工艺评定防腐补口施工工艺规程一、工程概况二、防腐补口、补伤施工操作要点1、热收缩带防腐补口施工操作要点(1)热收缩套在焊接之前套入（连同房粘纸及防护塑料袋）钢管的任意一端。

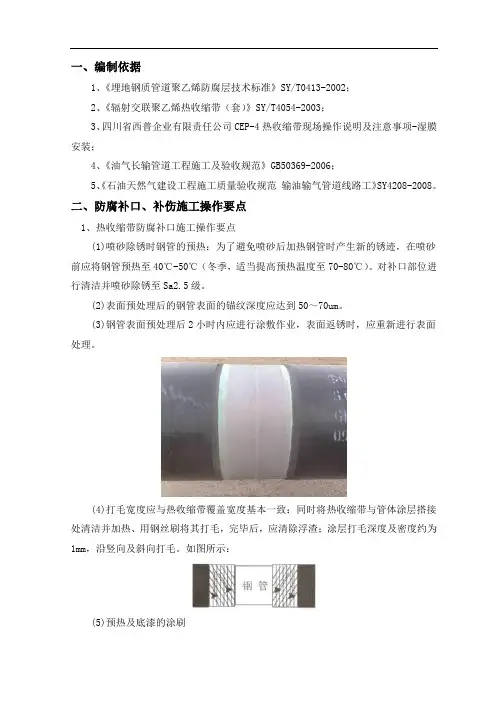

(2)除锈前应将钢管表面预热至露点以上至少5℃，用电动砂轮机去除补口处钢管表面的铁锈，使其达到St3.0级。
(3)表面预处理后的钢管表面的锚纹深度应达到50～70um,应将环向焊缝两侧防腐层与补口材料搭接范围内的防腐涂层表面一并打毛处理，除锈完毕后，应清除灰尘。
管口表面处理与补口间隔时间不宜超过2h。
表面返锈时，应重新除锈。
(4)用抹布去除补口处钢管及两侧PE外表面的灰尘、油污及杂物。
(5)用加热枪均匀加热补口处钢管，将钢管预热。
用测温仪测定补口处钢管表面温度，直到表面温度达到60℃-80℃，并用钢丝刷拉毛两侧PE层。
(6)将环氧底漆A、B组份混合，并搅拌均匀。
将混合好的底漆均匀涂敷于补口处钢管表面及拉毛后的PE层。
(7)取出热缩套中的防护套中的防护塑料及防粘资，将其拉回到焊口部位。
以焊缝为中心左右两端对正。
(8)从中部沿周围加热热收缩套，先使其中间收缩，再从中间向两端分别加热热收缩套。
注意加热要均匀，逐步向两端均匀收缩。
(9)在收缩过程中，如果出现气泡或皱褶，应用压棍压开，以碾平皱褶或消除气泡。
直至热缩套带完全收缩。
(10)沿周向对热收缩带再进行一次全面的加热，加热时间为3-5分钟，确保热熔胶完全熔化。
(11)最后，用压辊沿热收缩套轴向和周向进行碾压。

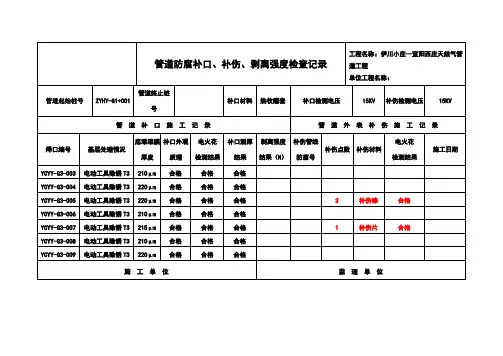

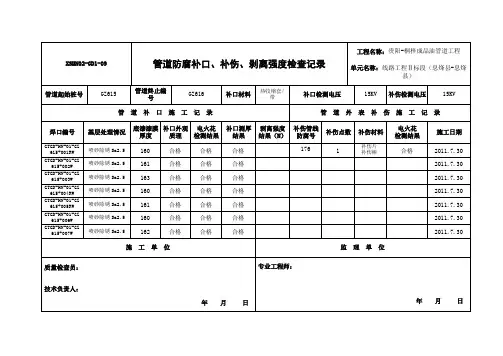

补口剥离试验按《埋地钢质管道聚乙烯防腐层》（GB/T 23257-2017）附录K 的方法进行检验，应在补口施工完成24h后进行，剥离试验温度控制在20℃±5℃。
防腐层沿环向划开宽度约20mm、长至少为160mm的长条，将记录的稳定力值除以剥离的防腐层宽度，即为剥离强度，单位为N/cm，剥离强度不应小于50N/cm。
每100个补口至少抽测1个口，如不合格，应加倍抽测。
西南成品油管道工程线路工程黎塘~甘棠河段管道防腐补口补伤施工方案中国石化集团第十建设公司西南管道工程项目部二OO三年九月二十八日西南成品油管道工程线路工程黎塘~甘棠河段管道防腐补口补伤施工方案编制：范豫峰审核：翁大龙批准：毕永明中国石化集团第十建设公司西南管道工程项目部二OO三年九月二十八日管道防腐补口补伤施工方案1．工程概述中国石油化工股份有限公司拟建设“西南成品油管道工程”，本工程为黎塘至甘棠河段，敷设Φ323输油管道一条。
管道防腐层补口全部采用无溶剂液体环氧底漆，外包聚乙烯加强型热缩套，其中黑色耐候性3PE防腐管补口采用耐高温加强型热缩带。
管道的补伤采用无溶剂液体环氧底漆、热缩带或补伤棒。

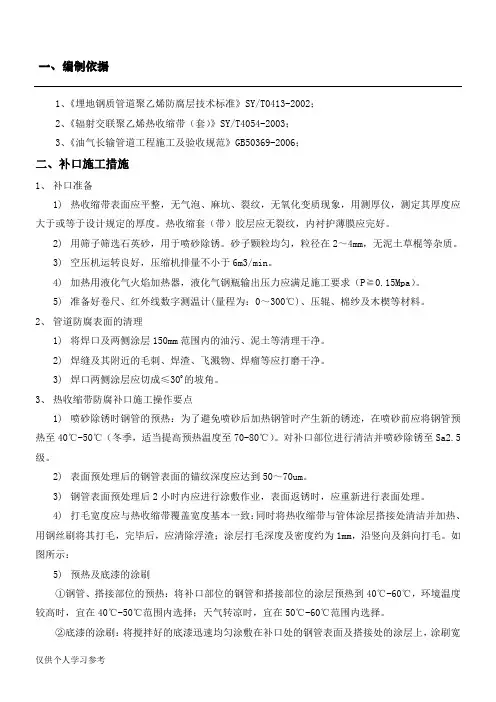

2．编制依据2.1江汉石油管理局勘察设计研究院提供的施工图纸；2.2 《黎塘-甘棠河防腐部分》说明书；3．施工中执行的技术标准和规范●《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-88；●《涂装前钢材表面预处理规范》 SY/T0407-97；●《辐射交联聚乙烯热收缩带》SY/T4054-93；●《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-20024．热收缩套施工技术要求●补口补伤人员应经过专门培训，并经考核合格后持证上岗。
●管子对口前先将热缩套套防腐管上，并移至焊口旁边约1.5米处。
●焊口表面预处理：清理补口区域表面的杂物和油渍，原防腐层清理宽度每侧须大于150mm。
●除锈：管道焊接质量检查合格后，接监理防腐委托指令后进行管口的除锈工作。
除锈采用机械喷抛射除锈，除锈质量应达到SY/T0407—97《涂装前钢材表面预处理规范》中的Sa2.5级。
并将与热缩套搭接部位（比热缩套实际搭接宽度每侧窄20mm为宜）的原环氧粉末防腐层清洁、打毛，清扫干净。
●将补口处钢管及搭接部位的环氧粉末涂层加热到55-60℃，然后将调配好的无溶剂液体环氧底漆均匀的涂刷在补口处的钢管表面及搭接部位的涂层表面。
底漆要按厂家提供的使用说明进行，底漆涂刷应均匀，无气泡和凝块。

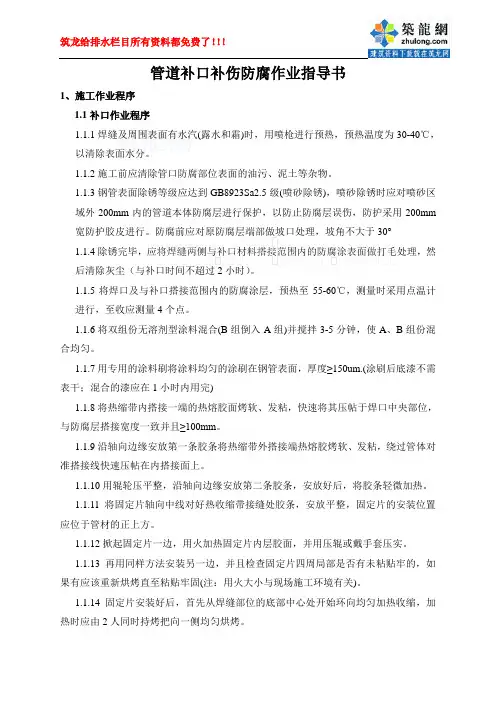

1、施工作业程序1.1补口作业程序1.1.1焊缝及周围表面有水汽(露水和霜)时，用喷枪进行预热，预热温度为30-40℃，以清除表面水分。
1.1.2施工前应清除管口防腐部位表面的油污、泥土等杂物。
1.1.3钢管表面除锈等级应达到GB8923Sa2.5级(喷砂除锈)，喷砂除锈时应对喷砂区域外200mm内的管道本体防腐层进行保护，以防止防腐层误伤，防护采用200mm 宽防护胶皮进行。
防腐前应对原防腐层端部做坡口处理，坡角不大于30°1.1.4除锈完毕，应将焊缝两侧与补口材料搭接范围内的防腐涂表面做打毛处理，然后清除灰尘（与补口时间不超过2小时）。
1.1.5将焊口及与补口搭接范围内的防腐涂层，预热至55-60℃，测量时采用点温计进行，至收应测量4个点。
1.1.6将双组份无溶剂型涂料混合(B组倒入A组)并搅拌3-5分钟，使A、B组份混合均匀。
1.1.7用专用的涂料刷将涂料均匀的涂刷在钢管表面，厚度≥150um.(涂刷后底漆不需表干；混合的漆应在1小时内用完)1.1.8将热缩带内搭接一端的热熔胶面烤软、发粘，快速将其压帖于焊口中央部位，与防腐层搭接宽度一致并且≥100mm。
1.1.9沿轴向边缘安放第一条胶条将热缩带外搭接端热熔胶烤软、发粘，绕过管体对准搭接线快速压帖在内搭接面上。
1.1.10用辊轮压平整，沿轴向边缘安放第二条胶条，安放好后，将胶条轻微加热。
1.1.11将固定片轴向中线对好热收缩带接缝处胶条，安放平整，固定片的安装位置应位于管材的正上方。
1.1.12掀起固定片一边，用火加热固定片内层胶面，并用压辊或戴手套压实。
1.1.13再用同样方法安装另一边，并且检查固定片四周局部是否有未粘贴牢的，如果有应该重新烘烤直至粘贴牢固(注：用火大小与现场施工环境有关)。
1.1.14固定片安装好后，首先从焊缝部位的底部中心处开始环向均匀加热收缩，加热时应由2人同时持烤把向一侧均匀烘烤。
胶均匀溢出。
1.1.16然后用同样的方法收缩另一端。
施工单位施工前技术交底记录
续表
《管道防腐层厚度的无损测量方法（磁性法）》SY/T0066-1999
固定支墩防腐
固定支墩内环形钢板、加劲板与管道焊接时，需剥掉焊接处三层PE防腐层，此处易发生腐蚀，对环形钢板、加劲板及剥掉防腐层的管道外防腐采用环氧富锌底漆2道，干膜厚度80～
无溶剂双组份液体环氧涂料1道，干膜厚度500μm，总干膜厚厚≥580μm。
阴极保护
测试桩
为检测阴极保护效果，及时发现存在的问题，在管道沿线设金属测试桩。
测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成，测试桩应有编号。
a)测试桩设置原则
阴极保护测试桩与里程桩合建，测试桩应尽量设置在路边、田边等易于测试的地方阴保测试桩的设置遵循以下原则：
管道沿线每1km安装电位测试桩1支（第1支设在本标段管线起点处）；
电位：管道自然电位；阳极开路电位；阳极闭路电位；管道保护电位；。
