20-5t桥式起重机说明书

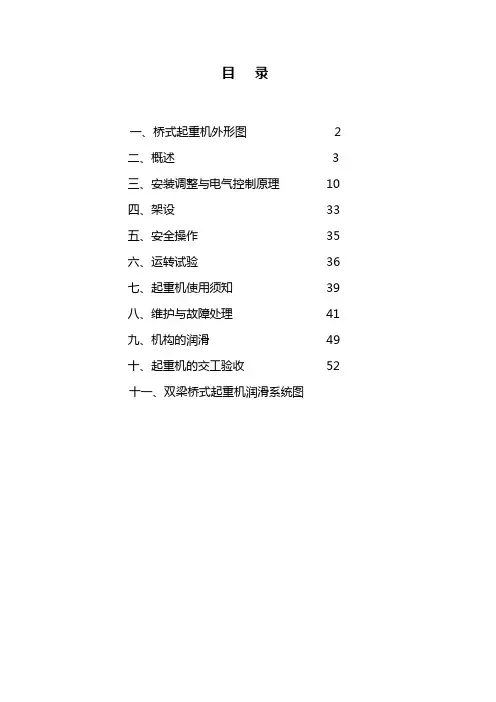

目录一、桥式起重机外形图 2二、概述 3三、安装调整与电气控制原理10四、架设33五、安全操作35六、运转试验36七、起重机使用须知39八、维护与故障处理41九、机构的润滑49十、起重机的交工验收52 十一、双梁桥式起重机润滑系统图1.桥架2.小车3.起重机运行机构4.电气设备一、桥式起重机外形图二、概述㈠主要用途本起重机适用于工矿企业、库房内部，或露天场地，在室内或露天的固定跨间内作一般的装卸和搬运物料工作。

本类型起重机不推荐用于高温(7+40℃)和低温(<-20℃)的场所，吊运赤热金属或熔态金属及金属具有强烈腐蚀性化学气体的工作场所。

㈡性能特点本起重机包括电气设备、小车、大车运行、桥架四个部分。

1.起重机按工作繁忙程度分为A5中级与A6重级两种工作制度订货时，用户可任选一种。

⑴A5中级工作制度：用于加工、装配、金属结构等车间；中等工作繁忙程度的场所。

⑵A6重级工作制度：用于铸铁、铸钢、锻造等冶炼车间；工作比较繁忙的场所。

2.起重机全部机构均在操纵室内操纵，并设有过载和零位保护装置、紧急开关起升机构和大、小车运行机构终点限位开关、检修断电开关、缓冲器及防护罩等安全保护装置。

3.各机构最大限度地采用了标准零、部件，通用性好、维修方便。

4.转动部分均采用滚动轴承。

齿轮均装在封闭箱体内，润滑好，噪音小，寿命收效率高。

5.桥架为箱形断面焊接结构，端梁分为两半，中部采用螺栓连接，并设有检修走台。

6.大车运行机构：所有跨度全部采用分别驱动。

7.司机室可分开式、闭式及保温（空调司机室）供用户选用。

8.抓斗桥式起重机根据用途有同，分Ⅰ、Ⅱ种配制形式，用户根据不同要求订货。

9.露天使用的起重机带有防雨设备。

10.小车供电采用挂缆导电型式。

㈢结构概述1.整台起重机是由桥架、小车(装有起升机构和运行机构)。

起重机运行机构和电气设备四大部分组成。

起升机构、小车运行机构和起重机运行机构是起重机的三个工作机构，各机构都备有单独的电动机，进行各自的驱动。

目录摘要 (1)Abstract (2)第１章桥式起重机的分类和用途 (3)1.1桥式起重机的分类 (3)1.2桥式起重机的基本结构 (3)1.3桥式起重机的基本参数 (4)第２章小车起升机构计算 (7)2.1确定起升结构传动方案，选择滑轮组和吊钩组 (7)2.2选择钢丝绳 (7)2.3确定滑轮主要尺寸 (8)2.4确定卷筒尺寸并验算强度 (8)2.5选择电动机 (13)2.6验算电动机发热条件 (14)2.7选择标准减速器 (14)2.8验算起升速度和实际所需功率 (15)2.9校核减速器输出轴强度 (16)2.10选择制动器 (17)2.11选择联轴器 (18)2.12验算起动时间 (19)2.13验算制动时间 (21)2.14高速浮动轴计算 (21)第３章小车运行机构计算........................................... 错误！未定义书签。

3.1确定机构传动方案............................................ 错误！未定义书签。

3.2选择车轮与轨道并验算其强度........................ 错误！未定义书签。

3.3运行阻力计算.................................................... 错误！未定义书签。

3.4选择电动机........................................................ 错误！未定义书签。

3.5验算电动机发热条件........................................ 错误！未定义书签。

3.6选择减速器........................................................ 错误！未定义书签。

3.7验算运行速度和实际所需功率........................ 错误！未定义书签。

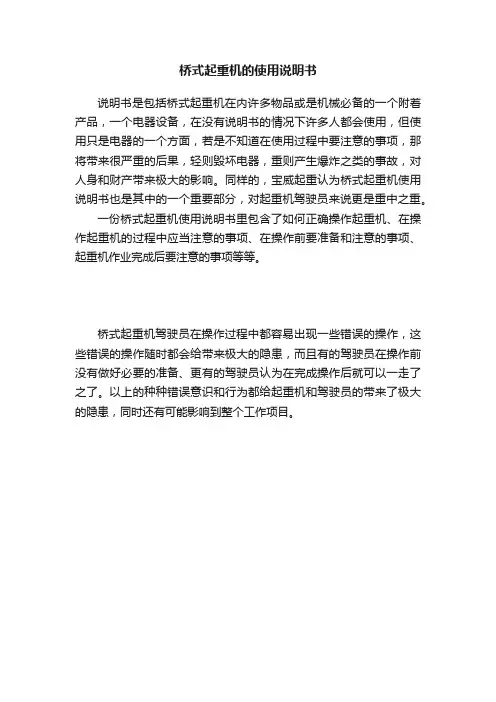

桥式起重机的使用说明书
说明书是包括桥式起重机在内许多物品或是机械必备的一个附着产品，一个电器设备，在没有说明书的情况下许多人都会使用，但使用只是电器的一个方面，若是不知道在使用过程中要注意的事项，那将带来很严重的后果，轻则毁坏电器，重则产生爆炸之类的事故，对人身和财产带来极大的影响。

同样的，宝威起重认为桥式起重机使用说明书也是其中的一个重要部分，对起重机驾驶员来说更是重中之重。

一份桥式起重机使用说明书里包含了如何正确操作起重机、在操作起重机的过程中应当注意的事项、在操作前要准备和注意的事项、起重机作业完成后要注意的事项等等。

桥式起重机驾驶员在操作过程中都容易出现一些错误的操作，这些错误的操作随时都会给带来极大的隐患，而且有的驾驶员在操作前没有做好必要的准备、更有的驾驶员认为在完成操作后就可以一走了之了。

以上的种种错误意识和行为都给起重机和驾驶员的带来了极大的隐患，同时还有可能影响到整个工作项目。

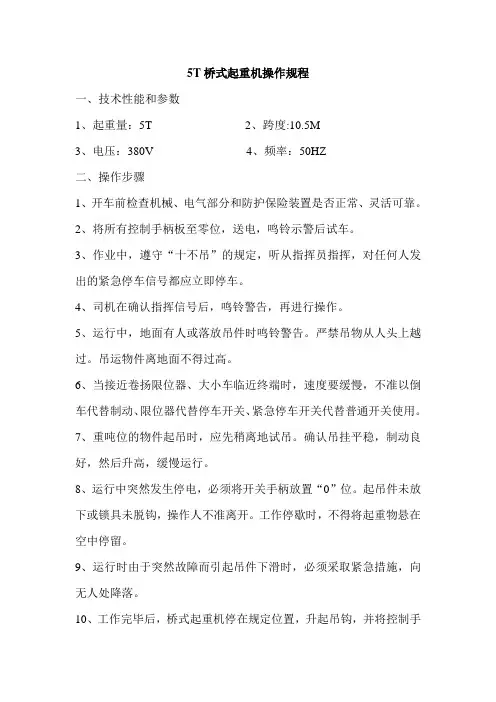

5T桥式起重机操作规程一、技术性能和参数1、起重量：5T2、跨度:10.5M3、电压：380V4、频率：50HZ二、操作步骤1、开车前检查机械、电气部分和防护保险装置是否正常、灵活可靠。

2、将所有控制手柄板至零位，送电，鸣铃示警后试车。

3、作业中，遵守“十不吊”的规定，听从指挥员指挥，对任何人发出的紧急停车信号都应立即停车。

4、司机在确认指挥信号后，鸣铃警告，再进行操作。

5、运行中，地面有人或落放吊件时鸣铃警告。

严禁吊物从人头上越过。

吊运物件离地面不得过高。

6、当接近卷扬限位器、大小车临近终端时，速度要缓慢，不准以倒车代替制动、限位器代替停车开关、紧急停车开关代替普通开关使用。

7、重吨位的物件起吊时，应先稍离地试吊。

确认吊挂平稳，制动良好，然后升高，缓慢运行。

8、运行中突然发生停电，必须将开关手柄放置“0”位。

起吊件未放下或锁具未脱钩，操作人不准离开。

工作停歇时，不得将起重物悬在空中停留。

9、运行时由于突然故障而引起吊件下滑时，必须采取紧急措施，向无人处降落。

10、工作完毕后，桥式起重机停在规定位置，升起吊钩，并将控制手柄放置“0”位，切断电源，关闭门窗。

三、紧急情况处理1．在工作时电路制动器等发生损坏或电压突然下降很剧烈必须很快停止工作，将电源切断后进行检查。

2．如发现轴承有轧轧声响或过热现象，应检查是否装配部正确，配件有所损坏及润滑油不足等情况并及时校正。

四、注意事项1、严禁超负荷使用起重机。

2、禁止起重机吊着重物在空中长时间停留。

3、严禁高频率点动或骤行骤停，保持被吊物品平稳运行，必要时，可加牵引绳。

4、起重机运行时，严禁有人上下，严禁进行检修和调整。

5、检修起重机时应靠在安全地点，切断电源，挂上“禁止合闸”的警示，严禁带电检修。

6、操纵控制器时，必须按档次进行，要保持被吊物平稳，吊钩转动时不准起升，防止钢丝绳出槽。

变换运行方向时，必须将控制器扳到零位，当机构完全停止后再进行换向开车。

7、捆绑、吊运具有尖锐边缘的物体时，必须用木板等软材料垫好，防止钢丝绳被割断。

扬州市职业大学毕业设计设计题目：20-5t桥式起重机设计系别：机械工程学院专业：机械制造及其自动化班级：09机械（4）班姓名：成亮亮学号：0901010407指导老师：谭爱红完成时间：2012年4月27日摘要本设计主要分析了起重机的工作原理，工作环境和工作特点，并结合实际，对起重机的整体结构进行设计，对各部分的元件进行了计算，选型和校核。

本起重机为20-5t桥式起重机，其结构主要由小车，大车，桥架结构，电气设备，控制装置等构成。

主要用于车间，仓库类货物的吊装和搬运。

本起重机结构简单，维修方便，安全可靠，能够大幅提升生产效率。

关键词：桥式起重机起重小车大车桥架结构目录一起重机的介绍 (1)(1)起重机发展历史 (1)(2)起重机的分类和组成 (1)(3)起重机械的用途和工作特点 (2)(4)桥式起重机的分类和用途 (3)(5)桥式起重机的基本结构 (4)(6)桥式起重机的基本参数 (5)二小车起升机构和运行机构的计算 (7)(1)起升机构计算 (7)1确定起升结构传动方案 (7)2选择钢丝绳 (8)3确定滑轮主要尺寸 (8)4确定卷筒尺寸并验算强度 (9)5选择电动机 (13)6验算电动机发热条件 (13)7选择标准减速器 (14)8验算起升速度和实际所需功率 (15)9校核减速器输出轴强度 (15)10选择制动器 (17)11选择联轴器 (17)12验算起动时间 (18)13验算制动时间 (20)14高速浮动轴计算 (20)(2)小车运行机构计算 (24)1确定机构传动方案 (24)2选择车轮与轨道并验算其强度 (25)3运行阻力计算 (26)4选择电动机 (27)5验算电动机发热条件 (27)6选择减速器 (28)7验算运行速度和实际所需功率 (28)8验算起动时间 (28)9按起动工况校核减速器功率 (30)10验算起动不打滑条件 (30)11选择制动器 (31)12选择高速轴联轴器及制动轮 (31)13选择低速轴联轴器 (32)14验算低速浮动轴强度 (33)三大车运行机构的计算 (34)(1)确定传动机构方案 (34)(2)选择车轮与轨道，并验算其强度 (34)(3)运行阻力计算 (36)(4)选择电动机 (37)(5)验算电动机发热条件 (38)(6)选择减速器 (38)(7)验算运行速度和实际所需功率 (38)(8)验算起动时间 (39)(9)起动工况下校核减数器功率 (40)(10)验算起动不打滑条件 (40)(11)选择制动器 (42)(12)选择联轴器 (43)(13)浮动轴低速轴的验算 (44)(14)浮动轴高速轴的验算 (45)四桥架结构的计算参数 (46)(1)主要尺寸的确定 (47)(2)主梁的计算 (49)(3)端梁的计算 (54)(4)主要焊缝的计算 (58)五总结 (60)参考文献 (61)致谢 (62)一起重机的介绍（1）起重机的发展历史起重机是由于人类社会在从事物料搬运、人员输送是为了能够节省人力、增加搬运重量和搬运数量而发明的机械装置。

桥式起重机的使用说明书（二）引言概述：本文是桥式起重机的使用说明书的第二部分，将进一步介绍桥式起重机的操作和维护要点，帮助用户更好地使用和保养桥式起重机。

正文：一、操作说明1. 启动和关闭起重机a. 确保工作环境安全，避免人员和障碍物在起重机运行范围内；b. 按照起重机控制面板上的启动按钮进行启动，控制台上的指示灯会显示起重机的状态；c. 关闭起重机时，按下停止按钮，确保起重机完全停止运行。

2. 起重物的吊装和放下a. 使用合适的吊具，并确保其在正确的位置；b. 将起重物缓慢吊起，观察是否有异常情况发生；c. 确保起重物安全放置在指定位置，确认无误后放下。

3. 减小起重机运行速度a. 若要减小起重机的运行速度，可以根据需要调整控制面板上的速度调节旋钮；b. 注意适当减小速度可以提高工作安全性。

4. 遇到异常情况时的应对a. 若出现警报声或异常情况，请立即停止起重机的运行；b. 具体情况可查阅起重机的故障处理手册或与相关维修人员联系。

5. 安全注意事项a. 操作人员必须熟悉起重机的操作说明，并掌握使用技巧；b. 确保工作区域的安全，防止行人进入起重机的运行范围；c. 定期检查起重机各部件的磨损情况，及时修复或更换。

二、维护要点1. 起重机的定期保养a. 清洁起重机表面，包括梁、轨道和钢丝绳等；b. 定期润滑各运动部件，确保其灵活性和稳定性；c. 检查电气连接和电线，并确保其安全可靠。

2. 紧固件的检查和维护a. 定期检查起重机的紧固件，确保其固定可靠；b. 如发现松动或损坏的紧固件，及时更换或修复。

3. 定期检查电气系统a. 检查电气设备的工作状态和电压稳定性；b. 确保电气系统没有过载和短路等问题。

4. 钢丝绳的保养与更换a. 定期检查钢丝绳的磨损程度，如发现过度磨损，需立即更换；b. 使用起重机时，注意防止钢丝绳被过度拉伸和扭曲。

5. 安全设备的检查和测试a. 定期检查起重机的安全设备，如限位器和重载保护器；b. 进行相关测试，确保安全设备的正常工作。

桥式起重机使用说明书(完整版)（一）引言概述桥式起重机是一种常用的起重设备，广泛应用于工业生产、建筑工地和港口等场合。

本使用说明书将为用户详细介绍桥式起重机的组成结构、操作方法、注意事项等内容，以帮助用户正确、有效地使用桥式起重机。

正文一、桥式起重机的组成结构1. 主要组成部分- 主梁：桥式起重机的主要承重部分，用于支撑和传递货物的重量。

- 两侧支柱：支撑主梁，保证其稳定性和安全性。

- 起重机运行机构：包括电动机、减速机、制动器等，用于驱动起重机的运行。

- 电气控制系统：用于控制起重机的各项运动和操作。

2. 辅助组件- 钢丝绳：用于悬挂、牵引货物的承载工具。

- 钩块：用于悬挂和搬运货物，具有一定的承载能力。

- 操纵室：提供操作员进行起重机操控的空间。

- 安全防护装置：如限位器、重载保护器等，保障起重机的安全运行。

二、桥式起重机的操作方法1. 操纵室操作- 开关启动：通过控制面板上的开关按钮启动起重机的运行。

- 运动控制：通过操作手柄控制起重机的上下、前后、左右等运动。

- 钩块操作：通过操纵起重机的操作杆控制钩块的升降、伸缩等动作。

2. 注意事项- 操作前检查：在使用桥式起重机之前，需要对各项设备进行检查，确保其正常运行。

- 负载控制：根据起重机的额定承载能力及货物重量，合理控制负载，避免超载运行。

- 安全操作：操作人员需要经过专业培训，并遵守相关的安全操作规范。

三、桥式起重机的维护保养1. 日常保养- 定期检查：对起重机的各项部件进行定期检查，包括电气设备、润滑系统等。

- 清洁维护：保持起重机的清洁并及时清除积尘，防止其影响起重机的正常运行。

2. 定期保养- 润滑维护：对起重机的润滑部位进行定期加油、润滑，确保其正常运转。

- 零部件更换：对磨损严重或老化的零部件进行及时更换，以保证起重机的使用寿命。

四、桥式起重机的安全注意事项1. 操作安全- 操作前培训：确保操作人员经过专业培训，熟知起重机的使用方法和安全标准。

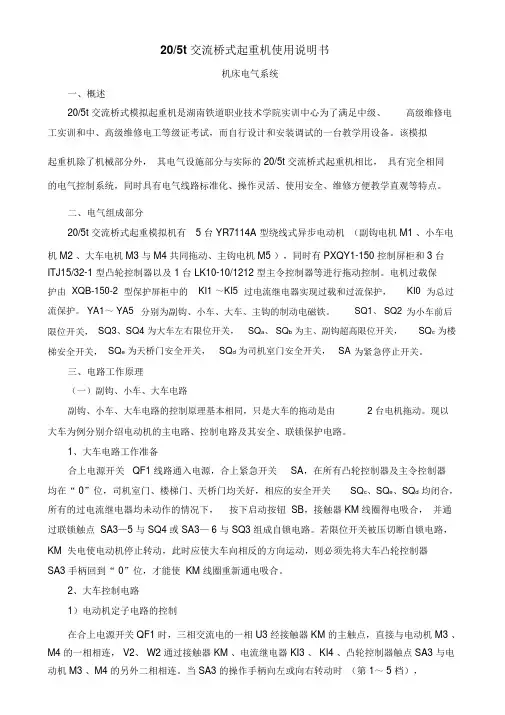

20/5t 交流桥式起重机使用说明书机床电气系统一、概述20/5t 交流桥式模拟起重机是湖南铁道职业技术学院实训中心为了满足中级、高级维修电工实训和中、高级维修电工等级证考试，而自行设计和安装调试的一台教学用设备。

该模拟起重机除了机械部分外，其电气设施部分与实际的 20/5t 交流桥式起重机相比，具有完全相同的电气控制系统，同时具有电气线路标准化、操作灵活、使用安全、维修方便教学直观等特点。

二、电气组成部分20/5t 交流桥式起重模拟机有 5 台 YR7114A 型绕线式异步电动机（副钩电机 M1 、小车电机 M2 、大车电机 M3 与 M4 共同拖动、主钩电机 M5 ），同时有 PXQY1-150 控制屏柜和 3 台ITJ15/32-1 型凸轮控制器以及 1 台 LK10-10/1212 型主令控制器等进行拖动控制。

电机过载保护由XQB-150-2型保护屏柜中的KI1 ～KI5过电流继电器实现过载和过流保护，KI0为总过流保护。

YA1～ YA5分别为副钩、小车、大车、主钩的制动电磁铁。

SQ1、 SQ2为小车前后限位开关，SQ3、SQ4 为大车左右限位开关，SQ a、 SQ b为主、副钩超高限位开关，SQ c为楼梯安全开关，SQ e为天桥门安全开关，SQ d为司机室门安全开关，SA为紧急停止开关。

三、电路工作原理（一）副钩、小车、大车电路副钩、小车、大车电路的控制原理基本相同，只是大车的拖动是由 2 台电机拖动。

现以大车为例分别介绍电动机的主电路、控制电路及其安全、联锁保护电路。

1、大车电路工作准备合上电源开关QF1 线路通入电源，合上紧急开关SA，在所有凸轮控制器及主令控制器均在“ 0”位，司机室门、楼梯门、天桥门均关好，相应的安全开关SQ c、SQ e、SQ d均闭合，所有的过电流继电器均未动作的情况下，按下启动按钮 SB，接触器 KM 线圈得电吸合，并通过联锁触点 SA3—5 与 SQ4 或 SA3— 6 与 SQ3 组成自锁电路。

引言概述：正文内容：一、桥式起重机的基本结构和工作原理1.主要构件介绍：包括主梁、大车、小车、起升机构、传动装置等。

2.工作原理解析：从电力系统、控制系统、传动系统等方面介绍桥式起重机工作的基本原理。

二、桥式起重机的操作方法1.操作前的准备工作：检查设备、检查安全装置、检查电源等。

2.起升操作流程：包括起升前的准备工作、起升操作步骤、起升结束后的处理措施等。

3.行走操作流程：涉及桥式起重机的前后、左右行走操作的详细步骤和注意事项。

三、桥式起重机的安全注意事项1.悬挂物的选择与固定：介绍悬挂物的选择要点、固定方法以及悬挂物重量的限制。

2.使用环境的要求：阐述适宜使用桥式起重机的环境要求，如空气湿度、温度、通风等。

3.操作人员的保护措施：包括人员需佩戴的防护装备、注意事项等。

四、桥式起重机的维修与保养1.维护保养的周期与项目：介绍桥式起重机的定期维护保养工作周期和具体的项目。

2.维修常见问题及解决方法：阐述桥式起重机在使用过程中可能遇到的常见问题及解决方法。

五、桥式起重机的性能优化和升级1.性能优化方法：包括装置更新、控制系统升级、智能化改造等。

2.维修与升级的时机与策略：在什么情况下需要进行维修与升级，以及如何制定合理的维修与升级策略。

总结：通过本文对桥式起重机的使用说明，我们了解了该设备的基本结构和工作原理，掌握了正确的操作方法和注意事项，还了解了维修与保养的重要性以及性能优化与升级的方法。

这些内容将有助于用户更好地操作和维护桥式起重机，确保其正常工作和延长使用寿命。

用户在使用桥式起重机时应时刻注意安全，遵守操作规程，以确保人身安全和设备的正常运行。

引言：桥式起重机是一种常见的重型起重设备，广泛应用于工业、建筑、港口等领域。

本文将为您提供一份详细的桥式起重机使用说明书，以帮助您正确使用和维护桥式起重机，确保操作安全和设备正常运行。

概述：桥式起重机是一种横跨在起重轨道上的大型起重设备，具有载荷能力强、运行稳定、适应性广的特点。

KHS-20/5t型桥式起重机电气技能实训考核装置一、装置的基本配备1.电源控制面板（铝质面板）(1)交流电源通过市电提供三相交流电源 (380V)。

(2)人身安全保护体系电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。

电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即可切断电源。

2.按钮操作面板（铝质面板）面板上安装有机床的所有主令电器及动作指示灯，机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。

面板上印有KH-20/5t桥式起重机立体示意图，可以很直观地看出20/5t桥式起重机的外形轮廓。

3.桥式起重机布线板（铁质面板）面板上装有断路器、熔断器、接触器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况。

4.电机测试面板（铝质面板）机床五个电动机的接线端子均已分别引出到该面板上，便于测试。

5.故障开关箱设有32个开关，其中K1到K27用于控制电路的故障设置； K29～K30用于主电路的故障设置。

K28、K31、K32保留。

二、原理图见2、3页图。

20/5t桥式起重机电气原理图120/5t桥式起重机电气原理图2三、20/5t桥式起重机分析1.桥式起重机的结构和运动形式桥式起重机的结构示意图如图1所示，主要由桥架，大车、小车、主钩和副钩组成。

大车的轨道敷设在车间两侧的立柱上，主梁横跨架在车间上空，大车可沿轨道移动，在大车的驱动下，整个起重机可在车间内作纵向移动，主梁上有小车的移动导轨，小车可沿导轨作横向移动，主钩、副钩都装在小车上，主钩用来提升重物，副钩用来提升较轻的货物，也可用来协同主钩完成吊运任务。

2.桥式起重机对电力拖动的要求(1)由于桥式起重机经常在重载下进行频繁启动、制动、反转、变速等操作，要求电动机具有较高的机械强度和较大的过载能力，同时还要求电动机的启动转矩大，启动电流小，因此使用绕线转子异步电动机。

桥式起重机使用说明书（一）引言概述:桥式起重机作为一种常见的起重设备，在工业领域中起着重要的作用。

本文档旨在为用户提供有关桥式起重机的详细使用说明，以便用户正确、安全地操作和维护起重机。

接下来的正文将从以下五个大点展开阐述：起重机的基本原理、起重机的结构和组成部件、起重机的操作步骤、起重机的常见故障及排除方法、维护和保养。

正文内容:1. 起重机的基本原理A. 起重机的工作原理B. 起重机的承重原理C. 起重机的运动原理D. 起重机的控制原理E. 起重机的安全原理2. 起重机的结构和组成部件A. 主梁结构和组成部件B. 起重机的大车和小车结构及组成部件C. 起重机的支腿和支撑结构D. 起重机的吊钩、吊索和配重器E. 起重机的电器系统及控制系统3. 起重机的操作步骤A. 打开起重机的电源和控制系统B. 检查起重机的各个组成部件和安全装置C. 正确使用起重机的控制手柄和按钮D. 进行货物的吊装、移动和放置操作E. 关闭起重机的电源和控制系统4. 起重机的常见故障及排除方法A. 起重机的电气故障及排除方法B. 起重机的机械故障及排除方法C. 起重机的液压故障及排除方法D. 起重机的传感器故障及排除方法E. 起重机的其他常见故障及排除方法5. 维护和保养A. 定期检查起重机的各个部件和润滑系统B. 清洁起重机的外部和内部结构C. 检查起重机的电气系统和电缆连接D. 检测起重机的安全装置和缆绳磨损情况E. 做好起重机的维修记录和保养计划总结:通过对桥式起重机的基本原理、结构和组成部件、操作步骤、常见故障及排除方法，以及维护和保养等方面的详细阐述，相信用户能够正确理解和操作桥式起重机。

在使用过程中，务必遵守相关安全规定，保证人员和设备的安全。

如果遇到故障或有任何疑问，请及时联系专业人员进行维修和咨询。

通用桥式起重机使用说明书ADDDD有限公司目录一、用途---------------------------------------------------3二、技术特性和主要参数----------------------------3三、结构概述--------------------------------------------3四、电气系统--------------------------------------------5五、安装、调试和运行-------------------------------6六、起重机的维护保养与润滑---------------------7七、起重机常见故障及处理------------------------16八、起重机的使用须知------------------------------23一、用途通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。

它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。

本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。

一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。

二、技术特征和主要参数本系列桥式起重机的主要参数如下:(一)起重量: 5T 10T 16/3.2T20/5T 32/5T 50/10T六种规格(二)跨度: 10.5M 13.5M 16.5M 19.5M22.5M 25.5M 28.5M 31.5M等八种规格(三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。

A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。
