TD-LTE多模终端异系统重选过程研究与实现周劲松;胡磊【摘要】首先对TD-LTE多模终端的异系统重选过程进行了研究。
在此基础上，对几个重选场景进行了协议栈的流程设计与实现，并通过规范和描述语言（SDL）/数表结合仿真法(TTCN)进行了仿真测试产生了MSC图，验证了信令流程的正确性。
【期刊名称】《广东通信技术》【年(卷),期】2013(000)003【总页数】4页(P47-49,75)【关键词】TD-LTE多模;重选;协议栈;TTCN【作者】周劲松;胡磊【作者单位】重庆邮电大学;重庆邮电大学【正文语种】中文引言随着3G技术的发展以及智能终端的普及，高速移动数据业务需求激增，驱动了移动宽带技术的发展，3GPP组织启动了LTE项目，同时我国推出了具有自主知识产权的TD-SCDMA技术的后续演进TD-LTE，确立了我国在全球新一轮产业竞争的领先地位。
考虑到目前的2G/3G网络覆盖限制以及应用的普及性，LTE的发展必须考虑向下兼容来保证网络演进的平滑过渡，以适应各种场景的需求，如语音短信业务，高速、低速数据业务，网络覆盖不全等。
为了满足用户以及市场的需求，同时支持TD-LTE/TD-SCDMA/GSM多模终端的出现成为必然。
而多模终端的设计必须考虑各种网络模式的互操作过程，小区重选就是终端空闲状态下发现质量更好的小区，选择更适合的网络驻留的重要互操作过程。
1 TD-LTE异系统重选过程研究终端设备在IDLE状态下除了监听寻呼以外，最重要的任务就是进行测量，选择更合适的接入技术的网络和小区驻留。
小区重选过程分为测量、重选判定和重选执行部分。
终端按照测量准则触发测量，并得到服务小区和异系统邻小区相关信号功率值，然后进行后续的重选过程判定以及重选执行。
各模式重选的状态转移过程如图1。
目前采用的小区重选机制有两种：基于优先级准则和基于测量值排序。
本文主要基于优先级准则对于TD-LTE多模终端的异系统重选过程进行研究。
LTE异系统互操作参数配置说明
2/3/4G互操作可通过CSFB来实现，本文档是4G TD-LTE侧配置相关参数操作方法，具体步骤如下文。
一、打开CSFB开关（LNBTS级）：
选到LNBTS级别，参数Active CS fallback via redirection选择Enable。
二、重定向到GSM网络配置，添加REDRT参数（LNCEL级），如下：
右击LNCEL小区级—>添加REDRT后，填入相应的REDRT重定向参数信息，如下图所示：
参数解释：
GSM网络频点添加（LNCEL级-REDRT下），添加New GERAN ARFCN values list，这里可以复制添加多个GSM频点，如下图示：
三、重定向到TDS网络配置，REDRT参数（LNCEL级）配置如下（此处不做）：
与重定向到GSM网路类似，可添加另外的REDRT参数，此处只是频点配置不同，不需要添加另外的list，只需直接在REDRT中配3G频点。
四、重选到TDS参数添加
右击LNCEL小区—>添加UFFIM（UTRAN FDD Frequency Idle Mode），配置3G重选时延，配置如下图：
添加UFFIM下List of UTRA TDD carrier frequencies，其中包括3G小区优先级、3G频点、重选门限等信息，完整配置信息如下：
参数解释：
上面可重复复制添加多个List of UTRA TDD carrier frequencies，添加多个3G重选频点。
最后添加小区重选时UTRA频率和UTRA相邻小区相关重选信息SIB6消息，右击LNCEL 小区，添加New System informationScheduling配置如下：。
TD-LTE无线数据终端用户手册写在前面的话为小朋友精心打造的智能儿童手表，既可以打电话，又可以定位，还可以陪小朋友聊天、解答小朋友的问题、协助小朋友学习。
在持续优化用户体验的目标下，我们的软件将会不定期通过在线升级推出新的版本，可能涉及UI界面优化、功能升级等。
主机示图安装Nano SIM卡1.选择Nano SIM卡请选择与手表相匹配的4G Nano SIM卡。
此卡需开通来电显示，GPRS数据流量上网功能，通话功能。
注意，手表可使用2G、3G、4G通用流量。
开关机开机关机状态下，按住〈开机键〉开机关机开机状态下，长按开机键，可选择关机或者重启下载APP1.扫描二维码下载手表APP，APP二维码也可以在手表的工具界面里找到。
2.注册与登录3.扫描绑定（1）手表开机。
（2）进入菜单〈设置->工具->注册码〉。
（3）打开手机APP，APP登录成功后，进入APP的〈添加设备〉，扫描手表上的绑定码后开始绑定。
第一个绑定手表的用户成为管理员。
其他绑定手表的用户，都需要管理员审核绑定请求，管理员可以在APP的〈设置->设备消息〉选项中审核绑定请求。
按键操作SOS键紧急情况下，长按sos键发起求救呼叫（app需设置好紧急求救联系人）应用介绍电话：支持电话本联系人拨号，拨号盘拨号（需app打开键盘功能）定位：通过APP查看实时位置。
安全区域：可设置3个安全围栏，手表离开围栏范围会有报警通知。
语音监护：通过app设置，手表主动给设置的号码拨号（一般为家长号码），手机可以实现单向聆听手表端状况.微聊：与手表、手机APP用户之间发送实时语音。
足迹：可查看历史轨迹碰碰好友：两个手表可以相互碰一碰交好友，好友手表可以互相发微聊信息。
免打扰时段：可设置三个时段，手表在时段内屏蔽所有电话及其他声音（周一至周五生效）。
免责声明1、本产品支持“单向聆听”功能，其功能为：具有“单向聆听”权限的联系人，可以在手表用户不知情的情况下，通过手机APP远程发起“单向聆听”，从而监听手表用户周围的声音状况。
一、LTE CSFB功能脚本1.检查eNodeB侧license是否支持CSFB功能：2.打开重定向算法与CSFB开关。
MOD ENODEBALGOSWITCH: HoAlgoSwitch=GeranCsfbSwitch-1,HoModeSwitch= GeranPsHoSwitch-0&GeranRedirectSwitch-1&BlindHoSwitch-1;3.打开REDIRECTION开关。
MOD INTERRATPOLICYCFGGROUP: InterRatPolicyCfgGroupId=3,GeranGprsEdgeHoCfg=PS_HO-0&NACC_HO-0&CCO_HO-0&REDIRECTION-1;4.设置S1接口MME协议版本号为R8DSP S1INTERFACE:;查询MME协议版本号是Release 8则不需要执行MOD S1INTERFACE: S1InterfaceId=0, MmeRelease=Release_R8; （要重建S1链路）5.设置盲切换最高优先级异系统为GERANMOD CSFALLBACKBLINDHOCFG: CnOperatorId=0, InterRatHighestPri=GERAN, InterRatSecondPri=UTRAN, InterRatLowestPri=CDMA2000;6.添加GSM频点组。
1个小区最多配16个频点组ADD GERANNFREQGROUP:LOCALCELLID=1,BCCHGROUPID=0,GERANVERSION=EDGE, STARTINGARFCN=41,BANDINDICATOR=GSM_dcs1800,CELLRESELPRIORITYCFGIND=CFG,CELLRESE LPRIORITY=1,PMAXGERANCFGIND=NOT_CFG,CONNFREQPRIORITY=8;注释：BCCHGROUPID根据需要添加的组从0开始累加;STARTINGARFCN取该频点组中所有频点最小的频点，CONNFREQPRIORITY不能为0.7.GSM频点组添加频点每个小区同一频点组最多配31个频点，一个小区最大允许配置的频点为64 。
创毅TD-LTE终端安装使用手册

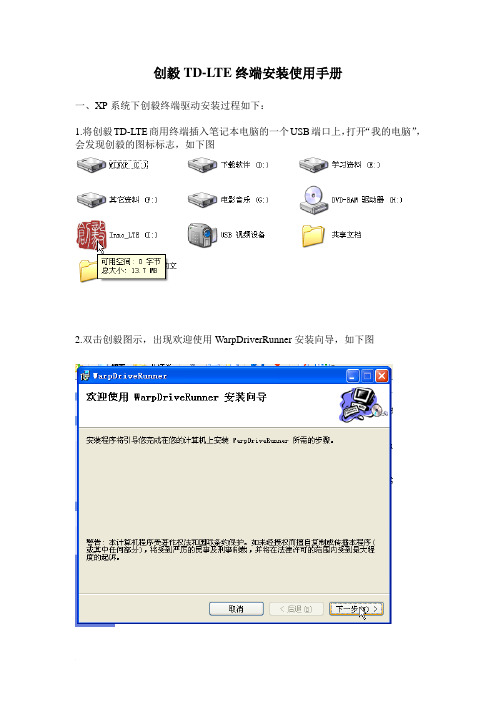

一、XP系统下创毅终端驱动安装过程如下：
1.将创毅TD-LTE商用终端插入笔记本电脑的一个USB端口上，打开“我的电脑”，会发现创毅的图标标志，如下图
2.双击创毅图示，出现欢迎使用WarpDriverRunner安装向导，如下图
3.点击“下一步”，会出现选择安装文件夹界面，可以点击“浏览”修改安装文件的存放位置，如下图
4.点击“下一步”，会出现安装确认界面，如下图
5，点击“下一步”，会出现安装完成界面，如下图
6.点击“关闭”，驱动安装完成，此时会弹出一个“欢迎使用打到新硬件向导”，如下图
7．选择“自动安装软件（推荐）（I），然后点击“下一步”，会出现“向导正在安装软件，请请稍候…”，等待安装完成会出现“完成找到新硬件向导”，如下两图
8.点击“完成”，会出现创毅TD-LTE客户端使用界面了，如下图，至此驱动安装就全部完成了。
二、XP系统下客户端使用方法如下：
继续上面步骤，待出始化完成后，上图中红色X会变成绿色信号指示标志，点击“自动连接”，连接成功后就可以上网浏览和下载东西了。
LTE网络2G&3G&4G优化指导书(仅供内部使用）拟制: 广西LTE精品网项目组日期：更新: 日期：审核: 日期：批准: 日期：华为技术有限公司版权所有侵权必究一、 概述小区具有一定的覆盖范围，当移动终端UE 在系统内不断移动时，小区边缘信号质量可能会逐步降低，UE 为了保持连续的通信服务，需要根据服务小区和相邻小区的信号测量结果重选或切换到信号质量更好的小区。
本文主要介绍LTE 商用网3G\4G 网络间的重选、重定向原理及参数，4G/2G 间的CSFB 原理，提出常见问题定位思路及优化方案，结合案例，希望通过该文档，对后续4G 与各系统间互操作优化提供参考。
二、 基本概念2.1、空闲态互操作：重选（不同优先级重选）异系统测量触发UE 执行重选2.1.1、重选原理终端从TDS 重选到LTE 邻区时，RNC 通过系统消息SIB19下发配置的重选相关参数，从低优先级小区重选到高优先级小区时，只需关注目标小区的门限，要求目标小区的测量值要大于设定的门限值。
终端从LTE 重选到TDS 邻区时，ENODEB 通过系统消息SIB3和SIB6下发后台配置的重选及邻区相关参数，从高优先级小区重选到低优先级小区时，UE 需要等待LTE 本小区信号低于异系统测量启动门限，才会触发对TDS 异系统的测量，当UE 测量到异系统的接收信号强度高于某一门限，且本系统的接收信号强度低于某一门限，就触发重选。
2.1.2、重选信令TDL到TDS重选：1. UE 发送 RAU Request 消息给 GnGp SGSN ，发起 RAU 流程。
2. GnGp SGSN 发送 SGSN Context Request 消息给 MME ， MME 返回 SGSN Context Response 消息，携带 MM 和 PDP 上下文， MME 启动一个定时器。
3. GnGp SGSN 向 HSS 发送 Authentication Information Request(IMSI) ， HSS 响应 Authentication Information Acknowledge 消息，携带 GPRS 安全向量。
