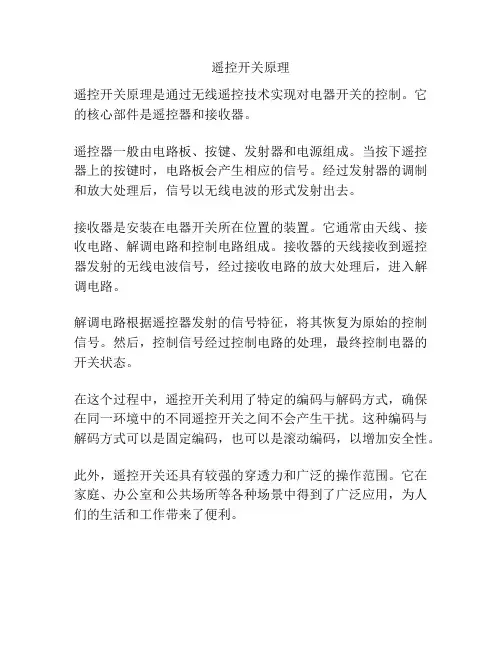

遥控开关原理
遥控开关原理是通过无线遥控技术实现对电器开关的控制。
它的核心部件是遥控器和接收器。
遥控器一般由电路板、按键、发射器和电源组成。
当按下遥控器上的按键时，电路板会产生相应的信号。
经过发射器的调制和放大处理后，信号以无线电波的形式发射出去。
接收器是安装在电器开关所在位置的装置。
它通常由天线、接收电路、解调电路和控制电路组成。
接收器的天线接收到遥控器发射的无线电波信号，经过接收电路的放大处理后，进入解调电路。
解调电路根据遥控器发射的信号特征，将其恢复为原始的控制信号。
然后，控制信号经过控制电路的处理，最终控制电器的开关状态。
在这个过程中，遥控开关利用了特定的编码与解码方式，确保在同一环境中的不同遥控开关之间不会产生干扰。
这种编码与解码方式可以是固定编码，也可以是滚动编码，以增加安全性。
此外，遥控开关还具有较强的穿透力和广泛的操作范围。
它在家庭、办公室和公共场所等各种场景中得到了广泛应用，为人们的生活和工作带来了便利。

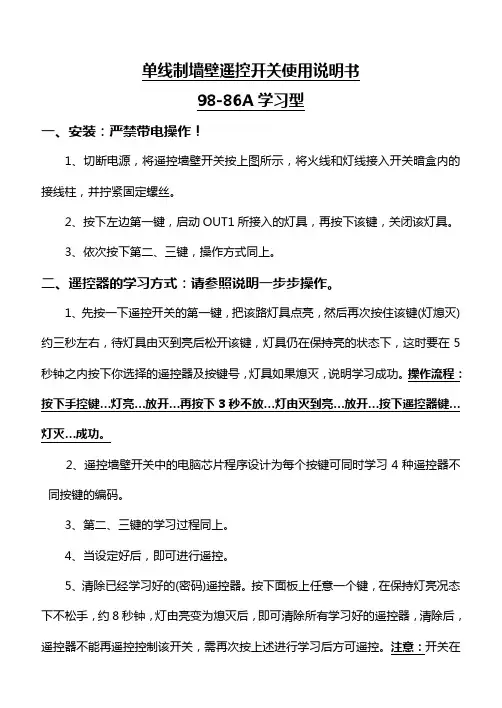

单线制墙壁遥控开关使用说明书98-86A学习型一、安装：严禁带电操作！1、切断电源，将遥控墙壁开关按上图所示，将火线和灯线接入开关暗盒内的接线柱，并拧紧固定螺丝。
2、按下左边第一键，启动OUT1所接入的灯具，再按下该键，关闭该灯具。
3、依次按下第二、三键，操作方式同上。
二、遥控器的学习方式：请参照说明一步步操作。
1、先按一下遥控开关的第一键，把该路灯具点亮，然后再次按住该键(灯熄灭)约三秒左右，待灯具由灭到亮后松开该键，灯具仍在保持亮的状态下，这时要在5秒钟之内按下你选择的遥控器及按键号，灯具如果熄灭，说明学习成功。
操作流程：按下手控键…灯亮…放开…再按下3秒不放…灯由灭到亮…放开…按下遥控器键…灯灭…成功。
2、遥控墙壁开关中的电脑芯片程序设计为每个按键可同时学习4种遥控器不同按键的编码。
3、第二、三键的学习过程同上。
4、当设定好后，即可进行遥控。
5、清除已经学习好的(密码)遥控器。
按下面板上任意一个键，在保持灯亮况态下不松手，约8秒钟，灯由亮变为熄灭后，即可清除所有学习好的遥控器，清除后，遥控器不能再遥控控制该开关，需再次按上述进行学习后方可遥控。
注意：开关在第一次使用时，最好先清除工厂在测试产品过程中遗留的编码。
6、具有全开、全闭功能：对于学习过的12键遥控器自动默认11号键-“全开”、12号键-“全闭”。
三、技术指标：1、额定电压：100-250VAC；50\60HZ。
2、额定负载：阻性：600W；感性：200W；3、遥控距离：大功率遥控器大于50米，小功率遥控器不大于20米。
4、接收灵敏度：-95db。
5、接收频率：315MHz。
6、待机电流：50uA。
7、待机功耗：0.016W。
8、适用于各种灯具，启辉器式日光灯有少部份使用假冒菲利浦品牌的启辉器请注意，如果不能正常工作，请更换其它启辉器即可。
四、产品描述：1、型号：98-8601A(单路)、98-8602A（2路）、98-8603A（3路）；2、规格：86型国标，直接安装。
无线遥控开关原理无线遥控开关是一种通过无线信号控制开关的装置，它的原理主要涉及到无线通信和电路控制两个方面。
下面我们将详细介绍无线遥控开关的原理及其工作过程。
首先，无线遥控开关的原理基于无线通信技术。
它使用无线电波传输信号，通过发射器和接收器之间的通讯来实现远程控制。
发射器是用来发送无线信号的设备，它通常由按键、电路和天线组成。
当按下按键时，发射器会产生特定的无线信号，并通过天线将信号发送出去。
接收器则是用来接收无线信号并控制开关的装置，它通常由天线、解调器、电路和开关组成。
接收器接收到发射器发送的无线信号后，经过解调器解码处理，然后控制开关的通断。
因此，无线遥控开关的原理基础是依靠无线通信技术实现远程控制。
其次，无线遥控开关的原理还涉及到电路控制。
在接收器中，电路起着至关重要的作用。
当接收器接收到发射器发送的无线信号后，电路会对信号进行解码和处理，然后控制开关的通断。
这其中涉及到射频识别、信号解码、电路控制等多个环节，需要精密的电路设计和控制技术来实现。
因此，无线遥控开关的原理不仅仅是简单的无线通信，还包括了复杂的电路控制技术。
综上所述，无线遥控开关的原理主要涉及到无线通信和电路控制两个方面。
它通过发射器发送无线信号，接收器接收并解码处理信号，然后控制开关的通断。
这种原理使得无线遥控开关成为一种方便、灵活、远程控制的装置，广泛应用于家庭、办公和工业等领域。
在实际应用中，我们可以根据需要选择不同类型的无线遥控开关，以实现灯光控制、电器控制、门窗控制等多种功能，为生活和工作带来便利和舒适。
二路无线遥控开关使用说明和使用范围86型二路路无线遥控墙壁开关接线方式请照如下图进行用户说明：1．将本产品接入电源后，请按下所述配好遥控器。
2．两路以上的产品，如果出现遥控或手控其中某一路时，关闭了所有灯具，请检查这路灯具是否损坏。
并请及时更换灯具或不用这路即可3．对于两路以上的产品，可以只使用其中任意一路。
供电不分主次。
4．对于灵敏度非常高的节能灯具，建议使用多路开关，有效减少待机电源，可以避免出现灯具在夜间有微弱闪光出现。
请注意：切勿将火线和零线一起接入本产品！！！否则会立即烧坏本产品！一、功能简介：1、清零操作（也即遥控开关初始化）：在灯具为灭的状态下，长按遥控开关任意手控按键20秒以上，则清零对应的遥控功能，灯闪动几下表示清除完毕。
其余路数以此类推。
2、第一路开关遥控器配置：按一下第一路开关上的手控键（10秒以上），待负载灯具点亮后再松手，再按下遥控器任意键2秒左右不放，至该负载灯灯闪,表示学习成功，然后再放开按键即可。
如果6秒内没有按遥控器,6秒后,这次学习无效,是普通按键功能。
注：只要有一路学习过的遥控器(按键)将不能学习其它路，如果是重复的遥控器(按键)学习无效！3、体操作流程：按下手控键—延时10秒以上—灯亮放开—再按遥控器任意键—持续2秒—灯闪—再放开－学习完成；如不能学习，请重复以上操作。
4、上述操作步骤，配置好各路遥控键；5、配遥控器：重复上述步骤，最多可以学习10个遥控器，超过10个，则第一个被删除。
二、操作方法：1、手动控制：轻按开关上某一键，则对应的灯亮，再按一次则灯熄灭。
2、遥控控制：按下上面学习好的遥控器按键，则对应的灯亮，再按一次则灯灭。
3、含总开总关功能（只限十二键的遥控器），当学习好该12键遥控器后，默认第11键为全开，第12键为全关。
（待选）三、本产品特点：1、单火线控制，直接替换原有墙壁普通机械开关，不用改动任何线路；2、采用进口原装欧姆龙高档继电器，更长的使用寿命；3、采用纯铜接线柱子，方便接线；4、采用智能MCU系统，用户更方便遥控器的选配5、超低的待机功能，待机时灯具无闪烁现象；6、设有过流过压保护，并在抗干扰方面有非常良好的表现；7、兼容启辉器式日光灯，不必接电容电阻等配件；8、上电时间短，节能灯具约1秒左右，启辉器式日光灯约2-3秒；9、采用多路供电技术，待机功耗更小，并且供电不分主次，有效避免了有一路灯具损坏而导致整个产品不能使用的情况发生；10、设有掉电自恢复功能。
无线遥控开关原理-回复无线遥控开关是一种便捷的电气控制装置，能够通过无线信号远程控制电器设备的开关操作。
无线遥控开关的原理基于无线通信技术和电路控制技术，下面将一步一步回答关于无线遥控开关原理的问题。
第一步，无线通信原理。
无线通信原理是无线遥控开关实现远程控制的关键。
无线通信原理基于电磁波的传播和接收。
当我们按下遥控开关上的按键时，遥控开关内部的电路会发射一个无线信号。
这个信号通过无线通信技术，以无线电磁波形式传播到接收设备。
接收设备接收到信号后，解码并执行相应的操作，将命令传递给被控制的电器设备。
第二步，遥控信号的传输。
遥控信号的传输涉及到发射设备和接收设备。
在无线遥控开关中，发射设备是遥控开关本身，接收设备是被控制的电器设备。
发射设备和接收设备之间通过无线电磁波进行通信。
发射设备内部的电路将信号转换成特定频率的无线电波，然后通过天线进行发射。
接收设备内部的电路通过天线接收到无线电波，并将其转换成电信号进行解码和执行。
第三步，遥控信号的编码和解码。
遥控信号的编码和解码是确保遥控开关的命令能够被准确收到和执行的关键。
在遥控开关中，发射设备将按键命令转化成特定的编码方式，然后将编码后的信号发射出去。
接收设备接收到信号后，通过解码操作将信号转换成原始的按键命令，并传递给被控制的电器设备执行。
第四步，电路控制原理。
无线遥控开关中的电路控制原理是实现遥控开关功能的实质。
遥控开关内部包含有电源电路、逻辑控制电路和无线通信电路。
电源电路用于提供稳定的电源供电，逻辑控制电路根据按键操作产生相应的信号，无线通信电路将信号转换成无线电磁波。
被控制的电器设备内部也会有相应的电路控制，接收到遥控信号后执行相应的开关操作。
第五步，无线遥控开关的应用。
无线遥控开关广泛应用于家用电器、照明设备、电梯控制等领域。
通过无线遥控开关，我们可以远程控制电器设备的开关操作，实现对家居环境的智能化管理。
同时，无线遥控开关也提高了电器设备的使用安全性，避免了触电等危险。
一、实验目的本次实验旨在通过搭建开关遥控系统，学习遥控技术的基本原理，掌握无线遥控信号的发射与接收，以及通过控制电路实现对开关状态的远程控制。
通过实验，加深对无线通信原理、电路设计以及编程控制的理解。
二、实验器材1. 发射模块：使用PT2272无线遥控模块一套，频率为315MHz。
2. 接收模块：使用PT2272无线遥控接收模块一套，频率为315MHz。
3. 开关控制电路：包括L293D芯片、电机、开关、电阻、电容等。
4. 电源：锂电池、稳压器等。
5. 连接导线、焊接工具等。
三、实验原理1. 无线遥控发射原理：通过按键控制发射模块，将按键信号转换为编码信号，通过调制器调制后，由发射天线发射出去。
2. 无线遥控接收原理：接收模块接收发射模块发射的调制信号，通过解调器解调出编码信号，然后由解码器解码出对应的控制信号，控制开关电路的动作。
3. 开关控制电路原理：接收模块解码出的控制信号输入到L293D芯片，控制电机转动，从而控制开关的开合。
四、实验步骤1. 搭建发射模块电路：- 将PT2272无线遥控模块按照电路图连接好。
- 将按键连接到发射模块的相应引脚。
- 将发射天线连接到发射模块的相应引脚。
2. 搭建接收模块电路：- 将PT2272无线遥控接收模块按照电路图连接好。
- 将接收天线连接到接收模块的相应引脚。
3. 搭建开关控制电路：- 将L293D芯片按照电路图连接好。
- 将电机连接到L293D芯片的相应引脚。
- 将开关连接到L293D芯片的相应引脚。
4. 编程：- 使用C语言编写程序，实现按键控制开关状态的逻辑。
- 编写接收模块的程序，接收遥控信号并解码。
5. 测试：- 测试发射模块是否能够发送遥控信号。
- 测试接收模块是否能够接收遥控信号并解码。
- 测试开关控制电路是否能够根据遥控信号控制开关的开合。
五、实验现象1. 当按下发射模块的按键时，接收模块能够接收到遥控信号，并解码出对应的控制信号。
2. 控制信号输入到开关控制电路后，开关能够根据控制信号的开合状态进行切换。
无线遥控开关原理-回复Wireless Remote Control Switch Principle随着科技的发展和智能家居的普及，无线遥控开关逐渐成为家居装修中不可或缺的一部分。
无线遥控开关是一个可以通过无线电波远程控制开关的设备，它可以让人们在不接触电源的情况下轻松地掌控家居照明、电器等多个方面。
那么，无线遥控开关是如何工作的呢？1. 无线遥控开关的原理一般来说，一个简单的无线遥控开关由两部分组成，分别是遥控器和接收器。
遥控器可以产生无线电信号，而接收器可以接收并解码这个信号，并控制电源开关。
无线遥控开关的工作原理是通过一组由遥控器放出的射频信号来控制开关，在这个过程中，影响无线信号效果的因素有许多，如距离、空气湿度、电源电资源、天气等等，可能会严重影响远程遥控的效果，因此在实际应用中应该尽量减少这些不利影响因素的干扰。
2. 遥控器的工作原理遥控器是有一个或多个开关按钮的组合，每个按钮都有一个独特的编码，它可以产生一个固定频率和编码的射频信号。
当按下按钮时，遥控器将发送这个特定编码的射频信号。
现在，有许多无线遥控器都采用了基于射频和红外线的技术，前者负责遥控信号的持续播出，而后者则用于数据传输和传达指令。
3. 接收器的工作原理当遥控器发送信号时，接收器会将接收到的无线信号转换为电信号，并将其发送到控制电源的开关中。
一些现代的无线遥控器还使用了一些高深的技术，如多频率遥控器、编码器、解码器、射频变换器等等，这些技术可以使信号传输更稳定和可靠。
4. 实际应用无线遥控开关适用于家庭中的各种开关控制，如灯光、电视、门窗、窗帘等等。
此外，它还广泛应用于工业自动化、安防、医疗器械等方面。
在实际应用过程中，无线遥控开关需要注意以下几点：- 信号传输的稳定和可靠是保证无线遥控器遥控距离和效果的关键因素。
- 遥控器的电池寿命应该得到充分的关注和维护。
- 关于频率的干扰和选择，如何避免和解决，是一个关键的问题。
两路点动无线遥控开关使用说明书使用前请认真阅读此说明书两路点动无线遥控开关使用说明特别提醒：在安装使用之前，请仔细阅读领会说明书，小心接错交流电源烧坏接收机！！！一、适用范围1、工程机械2、照明设备3、工业电器4、电动大门5．起重机6．电动葫芦、行车、吊车等二、功能单稳：按遥控器启动键，接收板启动继电器吸合；松开启动键，接收板启动继电器释放；其它键功能同上。
（功能为购买时选定）该控制器是单稳控制模式。
双稳：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器启动键，接收板启动继电器释放；其它键功能同上。
（功能为购买时选定）互锁：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器停止键，接收板启动继电器释放，接收板停止继电器吸合，依次类推。
单稳/双稳并存功能：可按客户要求订做，例如两路双稳，另两路为单稳单稳/双稳/互锁并存功能：可按客户要求订做。
注：双稳或单稳功能具有0.5秒延时功能，有效的克服继电器火花干扰，防止继电器频闪。
使遥控开关工作性能更加稳定可靠！三、特点KWPC-2GX型点动无线遥控开关采用独有专门用于点动控制程序，完全避免了瞬时连续间断触发的缺陷。
接收主机采用高级塑料外壳安装在防水配电箱内，采用学习型解码芯片免去人工对码，内置直流开关电源能虑除外来电源杂波对接收机的干扰适应电源范围更宽，抗干扰电路有效的克服继电器触点火花的干扰使其工作更加稳定，继电器无源触点输出使用更为灵活方便。
四、接收器技术参数1、体积：180X90X62mm2、重量：600g3、使用温度：-10-40度4、工作电压范围：交流380V220V直流36V24V可选5、工作频率：315/433MHz6、触点电流：220V7A7、输出方式：无源两路常开常闭输出8、常开输出：绿灰两根线为一组9、常闭输出：红黄两根线为一组10、遥控器按扭对应常开输出线颜色：遥控器绿按扭对应绿灰两根线、遥控器红按扭对应红黄两根线10、遥控状态：单稳11、遥控通道：2通道五、通过外接交流接触器控制电机启动停止接线示意图如下图所示，具有自锁功能的电机控制线路，当起动电动机时合上电源开关Q，按下起动按钮酗SB1接触器KM线圈有电，KMJ主触点闭合使电动机M运转；松开SB1由于接触器KMJ常开辅助触点闭合自锁，控制电路仍保持接通电动机M继续运转。

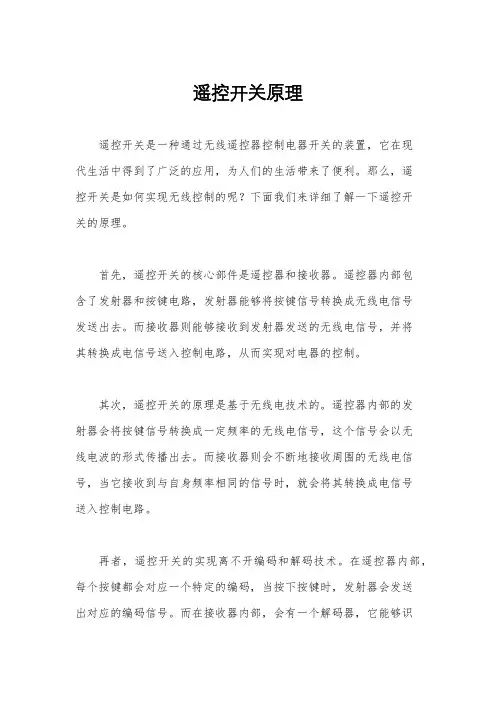

遥控开关原理遥控开关是一种通过无线遥控器控制电器开关的装置，它在现代生活中得到了广泛的应用，为人们的生活带来了便利。
那么，遥控开关是如何实现无线控制的呢？下面我们来详细了解一下遥控开关的原理。
首先，遥控开关的核心部件是遥控器和接收器。
遥控器内部包含了发射器和按键电路，发射器能够将按键信号转换成无线电信号发送出去。
而接收器则能够接收到发射器发送的无线电信号，并将其转换成电信号送入控制电路，从而实现对电器的控制。
其次，遥控开关的原理是基于无线电技术的。
遥控器内部的发射器会将按键信号转换成一定频率的无线电信号，这个信号会以无线电波的形式传播出去。
而接收器则会不断地接收周围的无线电信号，当它接收到与自身频率相同的信号时，就会将其转换成电信号送入控制电路。
再者，遥控开关的实现离不开编码和解码技术。
在遥控器内部，每个按键都会对应一个特定的编码，当按下按键时，发射器会发送出对应的编码信号。
而在接收器内部，会有一个解码器，它能够识别接收到的编码信号，并将其转换成电信号送入控制电路。
最后，遥控开关的原理还涉及到控制电路的设计。
当接收器接收到解码后的电信号时，控制电路会根据信号的内容来控制电器的开关状态。
比如，如果接收到的信号是“开”状态的信号，那么控制电路就会闭合电器的开关，从而使电器处于开启状态。
总的来说，遥控开关是通过遥控器发射无线电信号，接收器接收并解码信号，控制电路对电器进行开关控制的一种装置。
它的原理是基于无线电技术和编码解码技术的，通过精密的设计和制造，实现了人们对电器的远程控制。
随着科技的不断进步，相信遥控开关的应用范围也会不断扩大，为人们的生活带来更多的便利和舒适。

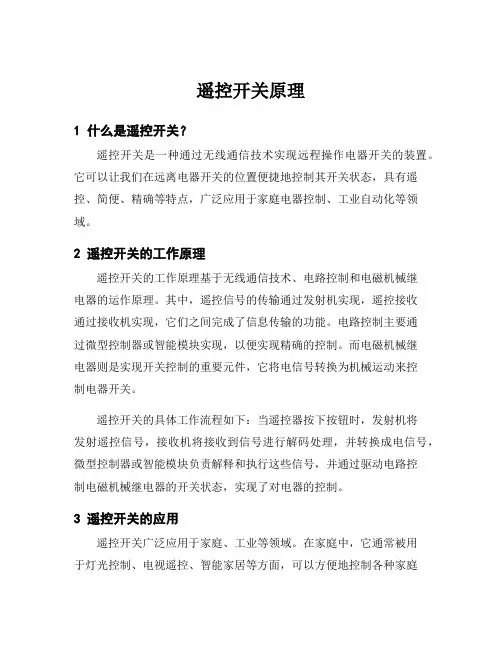

遥控开关原理
1 什么是遥控开关？
遥控开关是一种通过无线通信技术实现远程操作电器开关的装置。
它可以让我们在远离电器开关的位置便捷地控制其开关状态，具有遥控、简便、精确等特点，广泛应用于家庭电器控制、工业自动化等领域。
2 遥控开关的工作原理
遥控开关的工作原理基于无线通信技术、电路控制和电磁机械继
电器的运作原理。
其中，遥控信号的传输通过发射机实现，遥控接收
通过接收机实现，它们之间完成了信息传输的功能。
电路控制主要通
过微型控制器或智能模块实现，以便实现精确的控制。
而电磁机械继
电器则是实现开关控制的重要元件，它将电信号转换为机械运动来控
制电器开关。
遥控开关的具体工作流程如下：当遥控器按下按钮时，发射机将
发射遥控信号，接收机将接收到信号进行解码处理，并转换成电信号，微型控制器或智能模块负责解释和执行这些信号，并通过驱动电路控
制电磁机械继电器的开关状态，实现了对电器的控制。
3 遥控开关的应用
遥控开关广泛应用于家庭、工业等领域。
在家庭中，它通常被用
于灯光控制、电视遥控、智能家居等方面，可以方便地控制各种家庭
电器的开关状态。
在工业自动化中，遥控开关可以实现对大型机器、
仪器设备、动力系统等的控制，提高了生产效率和安全性。
4 总结
随着科技的快速发展，遥控开关成为了生活中不可缺少的一部分，它让我们的生活变得更加方便和智能化。
遥控开关的原理基于无线通
信技术和电路控制，需要多个元件共同协作才能实现远程控制的功能。
它广泛应用于家庭、工业等领域，成为了人工智能时代的重要组成部分。
变电站遥控开关的预置与执行1. 引言变电站是电力系统中重要的组成部分，用于将高压电能转换为低压电能，以满足用户的需求。
在变电站运行过程中，遥控开关的预置与执行是关键的操作环节。
本文将详细介绍变电站遥控开关的预置与执行的原理、方法以及相关技术。
2. 遥控开关预置与执行的原理遥控开关预置与执行的原理是基于远程控制技术，通过远程信号传输来实现对开关设备的操作。
其基本原理包括信号传输、开关设备控制和状态反馈。
2.1 信号传输遥控开关预置与执行的信号传输通常采用无线电波、光纤通信或者有线电缆等方式。
无线电波通信是最常用的方式，具有传输距离远、抗干扰能力强等优点，但也存在天气影响和信号穿透性差等问题。
光纤通信具有传输速度快、抗干扰能力强的特点，但较高的成本限制了其在大规模应用中的推广。
2.2 开关设备控制遥控开关预置与执行的核心是对开关设备的控制。
通过远程信号传输，将预置的操作指令发送到变电站的控制中心，再由控制中心将指令传输到具体的开关设备上。
开关设备可以是断路器、隔离开关、负荷开关等，控制方式可以是手动、自动或者远程。
2.3 状态反馈遥控开关预置与执行过程中，需要及时获取开关设备的状态信息，以确保操作的准确性和安全性。
状态反馈通常采用遥信的方式，通过传感器或者开关设备本身的状态反馈装置，将开关设备的状态信息传输回控制中心，供操作人员进行监控和判断。
3. 遥控开关预置与执行的方法遥控开关预置与执行的方法主要包括手动操作、自动化控制和远程控制三种方式。
3.1 手动操作手动操作是最基本的方式，操作人员通过物理接触或者机械装置来实现对开关设备的操作。
手动操作的优点是简单易行，不受外界因素的影响，但操作效率低，需要人员实时在现场操作。
3.2 自动化控制自动化控制是通过设备和程序来实现对开关设备的自动操作。
自动化控制可以根据预设的条件和逻辑，实时监测和判断开关设备的状态，并进行相应的操作。
自动化控制的优点是高效、精确，可以减少人为错误和提高操作效率，但需要依赖高度可靠的设备和程序。
无线遥控开关原理
无线遥控开关是一种利用无线技术实现开关控制的装置。
它通过无线信号传输和接收的原理，实现远距离控制电路开关的功能。
无线遥控开关主要由两个部分组成：遥控器和接收器。
遥控器是由一个或多个按键和一个发射器组成，它可以发出无线信号。
接收器是由一个接收器和一个开关控制电路组成，它可以接收来自遥控器的无线信号，并控制开关的状态。
在工作时，当我们按下遥控器上的按键时，遥控器内部的发射器会将一个特定的无线信号发射出去。
这个无线信号通过空气传输到接收器。
接收器内部的接收器会对接收到的信号进行解码，并将解码后的信号送入开关控制电路。
开关控制电路接收到解码后的信号后，会根据信号的内容进行判断，然后通过一个开关来控制电路的开关状态。
例如，当接收到开关打开的信号时，开关控制电路会将电路中的开关打开，电流就可以流过电路；当接收到开关关闭的信号时，开关控制电路会将电路中的开关关闭，电流就会被切断。
总结来说，无线遥控开关实现了通过无线信号传输和接收来控制电路开关的功能。
只要按下遥控器上的按键，无线信号就会被发射器发射，并通过接收器接收并解码。
解码后的信号通过开关控制电路来改变电路的开关状态，从而实现了远程控制电路开关的目的。
遥控开关的作用解析传统的机械式手动开关已经越来越满足不了现代人追求完美生活空间的需要。
随着人们生活水平的不断提高，科学技术的不断进步，数码无线遥控技术取代传统手动开关已成为现代人追逐的潮流。
遥控开关的特点1、采用无线数字识别技术，每个开关各自独立地址码，不会相互干扰。
2、兼容常规手动操作功能，无线射频遥控，无方向性。
3、依据国际电工惯例设计、安装、接线和普通机械墙壁开关完全相同。
4、适用各种类型的合格灯具、家用电器等，无需另接外围器件。
5、开关与遥控器之间采用智能分键学习对码，可增配遥控器或增装多个开关。
6、内置异常保护功能及用户可换保险管，具有防雷功能。
7、嵌入式软件，修改方便，更新方便。
开关的操作1、手动控制：轻触式按键操作，轻按一下开关面板上的按键，灯亮，再按一下则熄灭。
2、遥控开关：按下遥控器上的按键0.5秒左右，灯亮，再按一下遥控器按键，则熄灭。
3、遥控总关：当您出门时不需巡查每一路的灯光状态，按一下总关键就可以关闭家中所有的灯光，既方便又安全节能。
影响因素：1、发射功率：发射功率大则距离远，但耗电大，容易产生干扰；2、接收灵敏度：接收器的接收灵敏度提高，遥控距离增大，但容易受干扰造成误动或失控；3、天线：采用直线型天线，并且相互平行，遥控距离远，但占据空间大，在使用中把天线拉长、拉直可增加遥控距离；4、高度：天线越高，遥控距离越远，但受客观条件限制；5、阻挡：目前使用的无线遥控器使用国家规定的UHF频段，其传播特性和光近似，直线传播，绕射较小，发射器和接收器之间如有墙壁阻挡将大大打折遥控距离，如果是钢筋混泥土的墙壁，由于导体对电波的吸收作用，影响更甚。
如图所示，电路左边A B端为单线进出端，和负载串联后接在220V市电上。
集成块CD4017 接成双稳态触发电路，用来控制单向可控硅；SCR作为控制负载的通断的开关，可控硅导通相当于开关闭合；微型变压器B1是用来解决电子开关导通时自身电源的供给；二极管D1 D2并接在变压器的初级，将初级电压限制在0.7V左右，可以防止微型变压器初级线圈烧坏，也可以防止因负载电流过大而造成输出电压过高。
无线遥控开关原理无线遥控开关是一种通过无线信号控制电器开关的装置。
它的原理是利用无线电波传输信号，通过遥控器发送指令，从而实现对电器的远程控制。
在现代家居生活中，无线遥控开关已经成为了一种非常便捷和实用的智能家居设备，它可以让人们在不同位置轻松控制家中的灯光、电器等设备，提高了生活的舒适度和便利性。
无线遥控开关的原理主要包括两个方面，遥控器发送信号和接收器接收信号。
首先，我们来看遥控器发送信号的原理。
遥控器内部通常包含了一个微型电路板和一颗微型发射器，当按下遥控器上的按钮时，电路板会产生特定的电信号，经过发射器转化为无线电波并发送出去。
这些无线电波会在空气中传播，最终到达接收器的位置。
接收器接收信号的原理也是无线遥控开关工作的关键。
接收器通常安装在需要控制的电器或灯具附近，它内部包含了一个接收天线和一个微型接收器。
当接收器接收到与其配对的遥控器发送的信号时，接收天线会捕获无线电波，并将其转化为电信号传输到微型接收器。
微型接收器解析这个电信号，根据指令来控制电器的开关状态。
通过这种方式，无线遥控开关实现了遥控器与接收器之间的无线通讯和控制。
在实际使用中，无线遥控开关的原理还涉及到无线电波的频率、编码和解码等技术。
遥控器和接收器之间需要配对，以确保只有特定的遥控器才能控制对应的接收器，从而提高了安全性和稳定性。
此外，无线遥控开关还需要考虑电池供电、信号传输距离、抗干扰能力等因素，以保证其稳定可靠的远程控制功能。
总的来说，无线遥控开关的原理是基于无线电波传输信号，通过遥控器发送指令，接收器接收信号并控制电器开关状态。
它的实现涉及到遥控器发送信号和接收器接收信号两个方面的技术，以及无线电波的频率、编码和解码等细节。
通过这种原理，无线遥控开关实现了远程控制电器的便捷功能，为人们的生活带来了更多的便利和舒适。
多路无线遥控开关原理随着科技的不断发展，人们对于家居智能化的需求越来越高。
而多路无线遥控开关作为智能家居的重要组成部分，其原理与应用备受关注。
多路无线遥控开关，顾名思义，是一种可以通过无线信号远程控制多个开关的装置。
它通过与智能家居中心或者智能手机等设备连接，实现对不同设备的遥控操作。
多路无线遥控开关的原理主要包括无线信号传输、数据解码和设备控制三个方面。
无线信号传输是多路无线遥控开关实现远程控制的基础。
无线信号一般采用无线电波进行传输，而无线电波是一种电磁波，在空气中传播。
多路无线遥控开关通过内置的无线模块将控制信号转化为无线电波，并通过天线发射出去。
接收端的设备通过天线接收到无线电波，并将其转化为电信号，以供后续的处理和解码。
数据解码是多路无线遥控开关实现对设备控制的关键环节。
在信号传输过程中，无线电波携带了控制设备的指令数据。
接收端的设备需要对接收到的无线电波进行解码，将其中的指令数据提取出来。
解码的过程一般采用数字信号处理技术，通过对信号进行采样、滤波、放大等处理，将其转化为原始的数字信号。
然后，再通过解码算法对数字信号进行解码，提取出控制指令数据。
设备控制是多路无线遥控开关实现功能的核心。
解码得到的控制指令数据经过处理后，可以对相应的设备进行控制。
控制的方式可以是通过电信号控制继电器或开关，也可以是通过无线信号控制设备的无线模块。
无论是控制灯光、电视、空调还是其他家居设备，多路无线遥控开关都可以实现对其的远程控制。
多路无线遥控开关的应用非常广泛。
在家庭中，可以通过多路无线遥控开关实现对灯光、窗帘、门窗、音响等设备的集中控制，提高生活的便利性和舒适度。
在办公场所，多路无线遥控开关可以实现对电脑、投影仪、空调等设备的集中控制，提升工作效率。
在公共场所，多路无线遥控开关可以实现对照明、空调、安防等设备的集中控制，提供更好的环境和服务。
多路无线遥控开关通过无线信号传输、数据解码和设备控制实现了对多个设备的远程控制。
遥控开关工作原理
遥控开关是一种利用无线技术控制电路开关的装置。
它由遥控器和接收器组成，其中遥控器是发射信号的设备，而接收器则负责接收并执行指令。
遥控开关的工作原理基于无线电波传输和接收技术。
当遥控器上的按键被按下时，遥控器内部的电路会产生一个特定的编码信号。
这个信号由遥控器上的微处理器生成，并通过无线电频率把信号发射出去。
接收器通过一个天线接收遥控器发送的信号。
接收器内部的电路会解码这个信号，以识别出遥控器上按下的是哪个按键。
一旦解码成功，接收器会根据这个信号来控制电路的开关状态。
具体来说，接收器上一般有一个继电器，当接收器解码出正确的信号后，继电器会通过触点将电路连接或断开。
这样，我们就能够通过按下遥控器的按键来远程控制电路的开关状态。
遥控开关的信号传输距离取决于无线电波的传播情况以及遥控器和接收器的设备质量。
通常来说，对于普通的家庭用途，信号传输距离在几十米到几百米之间。
总的来说，遥控开关通过无线电技术实现了远程无线控制电路开关的功能，为人们的生活带来了很大的便利性。
无论是家庭电器控制还是工业自动化等领域，遥控开关都被广泛应用。
产品概述传统的机械式手动开关已经越来越满足不了现代人追求完美生活空间的需要。
随着人们生活水平的不断提高，科学技术的不断进步，数码无线遥控技术取代传统手动开关已成为现代人追逐的潮流。
我公司研制的单线制学习型数码遥控开关，突破了传统开关方式，技术领先，领跑着智能照明的未来，可在任意位置操控灯光和电器，让我们真正体味到高科技给生活、工作带来的方便和无限的乐趣。
产品的特点1、采用无线数字识别技术，每个开关各自独立密码，不会相互干扰。
2、兼容常规手动操作功能，无线射频遥控，无方向性。
3、依据国际电工惯例设计、安装、接线和普通机械墙壁开关完全相同。
4、适用各种类型的合格灯具、家用电器等，无需另接外围器件。
5、开关与遥控器之间采用智能分键学习对码，可增配遥控器或增装多个开关。
6、内置异常保护功能及用户可换保险管，具有防雷功能。
技术指标1、工作电压：AC220V±10% 50/60Hz 待机功耗：0.02W2、负载总功率：5～500W（注：以上标注功率为纯电阻性负载；如：白炽灯等。
容性、感性负载；如“节能灯、日光灯等负载总功率应减半）。
3、遥控距离：室内不小于20米；室外不小于50米。
4、工作频率：303MHz。
安装方法遥控开头的安装及接线方式同普通机械墙壁开关一样，安装前必须先切断电源，按开关上的标签纸所示接线。
并把电线整理好，防止碰线短路造成开关损坏，严禁灯头或负载短路，严禁在接线柱上直接接入220V电源（即单火型开关不能接零线）。
学习对码的操作方法1、开关与遥控器学习对码方法：开关上的按键都要与遥控器上的按键分别对码。
在灯处于关闭状态下按住想要设置的遥控开关某路按键5秒左右待灯亮后松手，在灯亮5秒内按下遥控器上想要控制本路的键号，直到灯光闪动两次才松手，表示对码成功！例如：你想用遥控器上的2键去控制开关中的某一路灯光，方法是：按下开关的按键5秒左右待本路的灯亮后松手，在灯亮5秒内按下遥控器上的2键，直到灯光闪动两次才松手，表示对码成功。
其它各键/各路的学习方法相同。
2、总关功能学习对码方法，用JW-CSYK15遥控器上的”OFF“键或JW-CSYK6上的”6/OFF“键去学习一次开关按键，即可实现此功能。
学习对码方法同上，如果某个开关不需要总关功能可以不学习此功能。
（特别提示：上述开关若要学习总关功能，开关必须先学习各键的常规开关功能后才有效）。
增加遥控器或清除遥控控制1、用户如需增加遥控器，按上述对码方法学习各路即可。
每路最多可以学习3个遥控器中的一个键，当学习了第四个遥控器时则第一个遥控器的记忆码被清除，依次类推。
2、用其中一个遥控器的一个数字键连续学习开关某路6次则控制权归该数字键所有。
3、用换键学习法可清除已学习过的路号。
例如，某开关的第一路原来用1键控制现改用5键去控制，就按照第五条中的第1点学习对码方法，用5键去学习一下即可，则该路原来已学习过的遥控器对应的键号“1”已被清除，控制权归5键所有，那么该路开关的总关功能也将被清除，需要重新学习。
开关的操作1、手动控制：轻触式按键操作，轻按一下开关面板上的按键，灯亮，再按一下则熄灭。
2、遥控开/关：按下遥控器上的按键0.5秒左右，灯亮，再按一下遥控器按键，则熄灭。
3、遥控总关：当您出门时不需巡查每一路的灯光状态，按一下总关键就可以关闭家中所有的灯光，既方便又安全节能。
助接收有效抗干扰1、主要有三大点及三小点，两项注意。
A.确保接收与发射不受弊屏干扰；B.请查看遥控电池是否有足够的电流；C.如感觉接收距离不是很理想，可在接收端天线，自做助收。
措施方法：1、将天线引出来缠到防护栏；2、自做绝缘接收天线帮助接收；3、可在接收与发射中装一个中传器，减短波折拐弯，助接收；注意事项：A、操作前将电源切断，再进行操作；防止触电；B、接助接收时注意与地绝缘，切勿将电路板的接收天线（线芯）与地导通连接，防止导电、烧毁电路板线路及阻容。
重点注意：供电电源接线一定要正确，直流或交流需分清楚；（220V 控制器供电，有两款板，一款正极是通过降压，再进行整流的，这款220V 板需要分正负极；）遥控开关发射与接收部分的原理遥控开关内部组件无线电遥控组件（RF Remote Module）是利用无线电信号对远方的各种机构进行控制的遥控设备。
这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者电子设备，去完成各种操作，如闭合电路、移动手柄、开动电机，之后再由这些机械进行需要的操作。
作为一种与红外遥控器相补充的遥控器种类，在车库门、电动门、道闸遥控控制，防盗报警器，工业控制以及无线智能家居领域得到了广泛的应用。
常用的遥控开关遥控系统一般分发射和接收两个部分。
发射部分一般分为两种类型，即遥控器与发射模块，遥控器和遥控模块是对于使用方式来说的，遥控器可以当一个整机来独立使用，对外引出线有接线桩头；而遥控模块在电路中当一个元件来使用，根据其引脚定义进行应用，使用遥控模块的优势在于可以和应用电路天衣无缝的连接、体积小、价格低、物尽其用，但使用者必须真正懂得电路原理，否则还是用遥控器来的方便。
接收部分一般来说也分为两种类型，即超外差与超再生接收方式，超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。
超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频（一般为465kHz）信号，经中频放大和检波，解调出数据信号。
由于载频频率是固定的，所以其电路要比收音机简单一些。
超外差式的接收器稳定、灵敏度高、抗干扰能力也相对较好；超再生式的接收器体积小、价格便宜。
无线电遥控常用的载波频率为315mHz或者433mHz，遥控器使用的是国家规定的开放频段，在这一频段内，发射功率小于10mW、覆盖范围小于100m 或不超过本单位范围的，可以不必经过“无线电管理委员会”审批而自由使用。
我国的开放频段规定为315mHz，而欧美等国家规定为433mHz，所以出口到上述国家的产品应使用433mHz的遥控器。
无线电遥控常用的编码方式有两种类型，即固定码与滚动码两种，滚动码是固定码的升级换代产品，目前凡有保密性要求的场合，都使用滚动编码方式。
滚动码编码方式有如下优点：1、保密型强，每次发射后自动更换编码，别人不能用“侦码器”获得地址码；2、编码容量大，地址码数量大于10万组，使用中“重码”的概率极小；3、对码容易，滚动码具有学习存储功能，不需动用烙铁，可以在用户现场对码，而且一个接收器可以学入多达14个不同的发射器，在使用上具有高度的灵活性；4、误码小，由于编码上的优势，使得接收器在没有收到本机码时的误动作几乎为0。
固定码的编码容量仅为6561个，重码概率极大，其编码值可以通过焊点连接方式被看出，或是在使用现场用“侦码器”来获取，所以不具有保密性，主要应用于保密性要求较低的场合，因为其价格较低所以也得到了大量的应用。
遥控开关遥控距离的影响因素影响遥控开关遥控距离（Remote distance of Remote Switch）的因素主要有如下几点：1、发射功率：发射功率大则距离远，但耗电大，容易产生干扰；2、接收灵敏度：接收器的接收灵敏度提高，遥控距离增大，但容易受干扰造成误动或失控；3、天线：采用直线型天线，并且相互平行，遥控距离远，但占据空间大，在使用中把天线拉长、拉直可增加遥控距离；4、高度：天线越高，遥控距离越远，但受客观条件限制；5、阻挡：目前使用的无线遥控器使用国家规定的UHF频段，其传播特性和光近似，直线传播，绕射较小，发射器和接收器之间如有墙壁阻挡将大大打折遥控距离，如果是钢筋混泥土的墙壁，由于导体对电波的吸收作用，影响更甚。
遥控调光开关电路图射频遥控开关电路图用射频技术实现消费类遥控器通常新技术的采纳速度是很快的，特别是在消费电子产品领域。
如果这种技术很新很酷，消费者很快就能接受。
然而有时候即使有更好的技术，老技术也照用不误，家里用的遥控器就是如此。
大多数人仍在使用老式的红外线(IR)遥控器，这种遥控器的有效距离短，需要指向被遥控的设备，而且没有任何交互性。
在使用红外线遥控器时，使用者仍需要观看受控设备的屏幕，以确保选择了正确的频道，或检查音量是在调低还是调高，或浏览菜单执行合适的命令。
我们在锁车门或开车门时通常不必将我们的车钥匙对向汽车，打电话时也不必将手机对着基站，原因很简单，因为你很可能不知道基站在什么方位。
笔记本也不必指向Wi-Fi路由器。
但我们仍需要将红外线的家用电子设备遥控器对着电视机。
如果我们与电视机之间有什么物件挡着，或两者离得太远，我们知道就不能正确进行遥控操作了。
这真是显得太土了。
在众多的新通信技术中，已有技术可以提供红外无法提供的距离、速度和交互性。
超低功率无线技术使制造商能够制造出使用永远不需要充电或更换电池的遥控器。
由于电池很小，并且是连好的，因此意味着下一代遥控器在制造时不再需要那些经常损坏和丢失的电池盒盖。
这些采用射频技术的遥控器可以轻松穿透墙和橱柜门传输数据，并能实现“双向”通信，允许无线装置或电视机向遥控器提供反馈信号，如频道或音量信息。
这时用户就无需重复这样的事情：先看一眼遥控器上的键盘，然后瞄一眼电视屏幕上的“绿条”。
这种双向遥控概念还有助于推广具有遥控投票和真正电视购物功能的交互式电视。
射频技术可以向制造商提供设计的自由，向用户提供设备摆放的自由，让他们将设备隐藏在关着门的橱柜里。
为了搭配墙上挂着的先进平板电视，用户不必再把DVD播放器或机顶盒放在开放的架子上。
让我们仔细研究一下射频控制设备吧。
与红外相比，射频技术更快更可靠，而价格基本接近。
世界领先的一些消费类电子产品公司(如松下、菲利浦、三星和索尼)已经认识到，红外遥控的协议种类太多了。
因此他们一起合作成立了RF4CE联盟，并建立了全球性的射频遥控标准。
该标准选择的是全球通用频段2.4GHz(常见的如蓝牙和Wi-Fi)，协议则是基于2003年开始就有的IEEE 802.15.4标准。
另外，一个开放标准的优势还体现在，它能邀请其他公司在该标准基础上开发他们自己的应用：调整/开关照明，打开/拉上窗帘，控制取暧器(或空调)。
从理论上讲用红外线遥控器也能实现这些功能，但历史经验表明，大量不同的红外协议已经成为主要的发展路障，而这个路障正是射频和新的RF4CE标准要解决的对象。
射频技术可以提供高速低延时大吞吐量的双向通信，从而可以在遥控器上实现高速内容浏览、触摸板操作、游戏甚至高分辨率显示。
这种高速射频遥控器将对用户体验带来巨大影响。
一旦成为标准，射频遥控器将能实现比切换电视频道多得多的功能。
在红外到全射频的过渡期内，可以采用通用遥控器解决方案，这种遥控器包含有备用的红外遥控来支持传统系统。
