输电线路导线补强(铝线和预绞丝绑扎)

输电带电作业测试题与答案1、施工机具和安全工器具应（），专人保管。

入库、出库、使用前应进行检查。

A、统一编号B、专人领用C、专库保管D、集中放置答案：A2、参加带电作业的人员，应经（），并经考试合格取得资格、单位书面批准后，方能参加相应的作业。

A、培训B、专门培训C、专业学习D、多次操作答案：B3、卸扣应是锻造的，且不准（）。

A、纵向受力B、横向受力C、侧向受力D、两侧受力答案：B4、遇有（）级以上的大风时，禁止在同杆塔多回线路中进行部分线路停电检修工作及直流单极线路停电检修工作。

A、3B、5C、6D、7答案：B5、保护接地线与中性线共用时，其文字符号是（）。

A、NB、PEC、ED、PEN答案：D6、钢芯铝绞线由于断股、损伤减少截面未超过总导电部分（）使用金属单丝、预绞式补修条补修。

A、7%B、7%-25%C、25%-60%D、60%以上答案：A7、空载长线路的末端电压升高和线路长度、电源容量（）关系。

A、没有B、都有C、有一定答案：B8、国家水准原点（青岛原点）高程为（）。

A、0.000mB、0.029mC、72.260mD、72.289m答案：D9、进行心肺复苏抢救时，胸外按压频率是（）。

A、每分钟50--60次B、每分钟70--80次C、每分钟80--90次D、每分钟80--100次答案：D10、工频过电压给带电作业带来的主要危害是造成（）。

A、绝缘工具闪络B、绝缘工具击穿C、安全距离减少D、绝缘工具热老化答案：D11、工作中使用的安全带的试验周期是（）A、1年1次B、0.5年1次C、1.5年1次D、2年1次答案：A12、带电作业工具的标记为（）标记。

A、交流波形B、电弧C、双三角D、三角答案：C13、带电作业工具的动荷重试验：（）倍额定工作符合下操作3次，工具灵活、轻便、无卡住现象为合格。

A、1B、1.5C、2D、5答案：A14、在110kV交流输电线路上带电更换绝缘子时，应保证作业中良好绝缘子片数不少于（）片。

1.导线损伤断股，如何处理？答：根据规定计算损伤程度，在7%～25%范围内，应用补修管或补修预绞丝补修。

用补修预绞丝处理时应符合以下规定：(1)将受伤处线段处理平整；(2)补修预绞丝长度不得小于3个节距或符合现行国家标准《电力金具》预绞丝中的规定；(3)补修预绞丝与导线接触紧密，其中心应位于损伤最严重处，并应将损伤部位全部覆盖。

用补修管处理时应符合以下规定：(1)将受伤处线股先恢复原绞制状态；(2)补修管的中心应位于损伤最严重处，需补修的范围应位于管内各20mm。

(3)补修管可采用液压或爆压，其操作工艺必须符合<验收规范>的有关规定。

2.转角塔向内角侧倾斜？如何处理？答：由于内角侧基础预高不足，使转角塔架线后向内角侧倾斜。

处理方法是提高内角侧基础高度，使铁塔正直或略向外角倾斜。

处理要点：(1)先在铁塔外角侧导、地线横担与塔身交接处，分别用钢绳套在两根主材的节点上绑扎好，通过U形环与临时拉线上端相连。

地线拉线下端串接手拉葫芦或双钩与锚桩固定，导线拉线下端要连接滑车组，牵引绳头用手拉葫芦收紧。

牵引拉线对地夹角一般为30。

(2)拉线收紧后，适当拧紧内角侧和外角恻塔脚的地脚螺帽，但不要全部松出，至少保留一个螺帽。

(3)边收紧外角侧牵引拉线，边在内角侧的两只塔脚板下，用大撬棍支在硬块上同时进行撬动，使塔脚板抬起，直至铁塔正直，并略向外角倾斜。

(4)按塔脚板撬离基面后的空隙高度，在塔脚板下面塞入钢板，其厚度视塔身倾斜大小而定，并浇灌混凝土砂浆充实。

(5)铁塔若向内角侧倾斜较大，为了处理时的安全，应在两端相邻直线塔上设置过轮临锚，将转角塔上两端导、地线松落地面，单独处理铁塔后，再将导、地线挂上。

3、某220kv永久性接地故障，经巡线发现，11号塔，下导线绝缘子串掉，导线落地，在导线线夹处2米的范围内烧断20股，请组织事故抢修，尽快恢复送电。

（组织技术安全措施）答：(1)准备工作：向调度办理停电许可手续：现场勘察，了解地形地貌：查阅图纸、资料，讨论确定施工方案；组织现场抢修人员，明确分工，进行“三交”；指定人员对沿线交叉跨越及障碍物处理，青苗赔偿，联系低压电力线路停电并办理许可手续；主要材料准备（根据现场勘察和图纸资料）；主要工器具准备：根据现场勘察和图纸资料，按受力的大小选择工器具，如：临时接地线、临时拉线、锚桩、机动绞磨、磨绳、纲丝绳套、卸扣、滑丰组（或链条葫芦）、单滑车、导线卡线器、压接工具等。

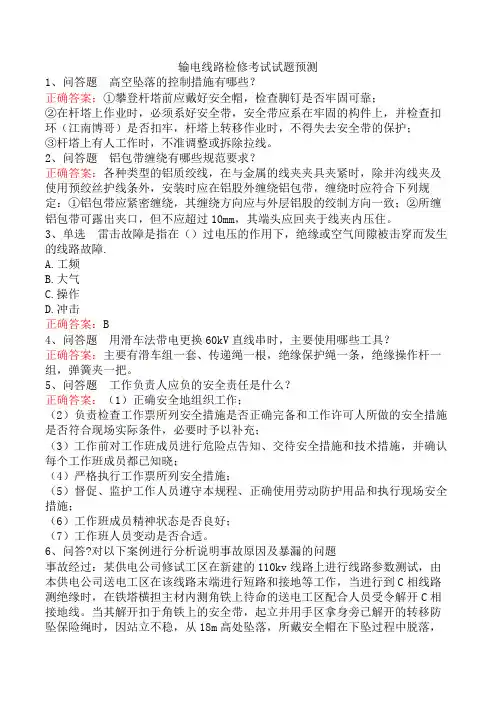

输电线路检修考试试题预测1、问答题高空坠落的控制措施有哪些？正确答案：①攀登杆塔前应戴好安全帽，检查脚钉是否牢固可靠；②在杆塔上作业时，必须系好安全带，安全带应系在牢固的构件上，并检查扣环（江南博哥）是否扣牢，杆塔上转移作业时，不得失去安全带的保护；③杆塔上有人工作时，不准调整或拆除拉线。

2、问答题铝包带缠绕有哪些规范要求？正确答案：各种类型的铝质绞线，在与金属的线夹夹具夹紧时，除并沟线夹及使用预绞丝护线条外，安装时应在铝股外缠绕铝包带，缠绕时应符合下列规定：①铝包带应紧密缠绕，其缠绕方向应与外层铝股的绞制方向一致；②所缠铝包带可露出夹口，但不应超过10mm，其端头应回夹于线夹内压住。

3、单选雷击故障是指在（）过电压的作用下，绝缘或空气间隙被击穿而发生的线路故障.A.工频B.大气C.操作D.冲击正确答案：B4、问答题用滑车法带电更换60kV直线串时，主要使用哪些工具？正确答案：主要有滑车组一套、传递绳一根，绝缘保护绳一条，绝缘操作杆一组，弹簧夹一把。

5、问答题工作负责人应负的安全责任是什么？正确答案：（1）正确安全地组织工作；（2）负责检查工作票所列安全措施是否正确完备和工作许可人所做的安全措施是否符合现场实际条件，必要时予以补充；（3）工作前对工作班成员进行危险点告知、交待安全措施和技术措施，并确认每个工作班成员都已知晓；（4）严格执行工作票所列安全措施；（5）督促、监护工作人员遵守本规程、正确使用劳动防护用品和执行现场安全措施；（6）工作班成员精神状态是否良好；（7）工作班人员变动是否合适。

6、问答?对以下案例进行分析说明事故原因及暴漏的问题事故经过：某供电公司修试工区在新建的110kv线路上进行线路参数测试，由本供电公司送电工区在该线路末端进行短路和接地等工作，当进行到C相线路测绝缘时，在铁塔横担主材内测角铁上待命的送电工区配合人员受令解开C相接地线。

当其解开扣于角铁上的安全带，起立并用手区拿身旁已解开的转移防坠保险绳时，因站立不稳，从18m高处坠落，所戴安全帽在下坠过程中脱落，致使头部撞在塔基回填土上，受重伤。

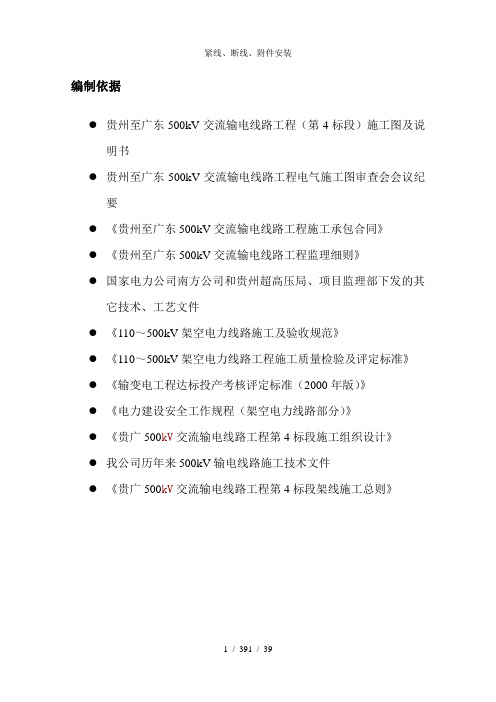

编制依据●贵州至广东500kV交流输电线路工程（第4标段）施工图及说明书●贵州至广东500kV交流输电线路工程电气施工图审查会会议纪要●《贵州至广东500kV交流输电线路工程施工承包合同》●《贵州至广东500kV交流输电线路工程监理细则》●国家电力公司南方公司和贵州超高压局、项目监理部下发的其它技术、工艺文件●《110～500kV架空电力线路施工及验收规范》●《110～500kV架空电力线路工程施工质量检验及评定标准》●《输变电工程达标投产考核评定标准（2000年版）》●《电力建设安全工作规程（架空电力线路部分）》●《贵广500kV交流输电线路工程第4标段施工组织设计》●我公司历年来500kV输电线路施工技术文件●《贵广500kV交流输电线路工程第4标段架线施工总则》1工程概况及施工说明1.1工程概况及施工注意事项本施工段为贵广500kV交流输电线路工程第4标段，该施工段为双回路分塔架设，线路基本平行前进。

Ⅰ回线路自IN274（I回1#）~IN449（I回68#），线路长度33.767km，Ⅱ回线路自IIN293（II回1#）~IIN450（II回73#），线路长度34.003km。

本施工段最短的耐张段（IN292~IN401）长度0.73km，最长的耐张段（IIN413~IIN431）长度8.098km。

导线为三相四分裂，导线型号为LGJ-400/50，地线I回右侧（自线路小号至大号的右侧）为48芯OPGW复合光缆，其余三根地线为GJ-80钢绞线。

地线绝缘子串采用双联单挂点金具串；导线直线串有单联单挂点金具串、双联单挂点金具串、双联双挂点金具串，“V”型金具串（直线小转角塔用），耐张串为双联单挂点金具（各种金具串详见金具串组装图）。

绝缘子全部为玻璃绝缘子。

各塔位使用的绝缘子串型号及绝缘子片数以杆塔明细表为准，各种绝缘子串所使用的绝缘子型号见表1-1。

绝缘子串型号中带“W”的使用防污绝缘子。

表1-1绝缘子串及绝缘子规格、型号对照表本施工段在IN409和IIN413采用转角塔换位（通过引流线换位）。

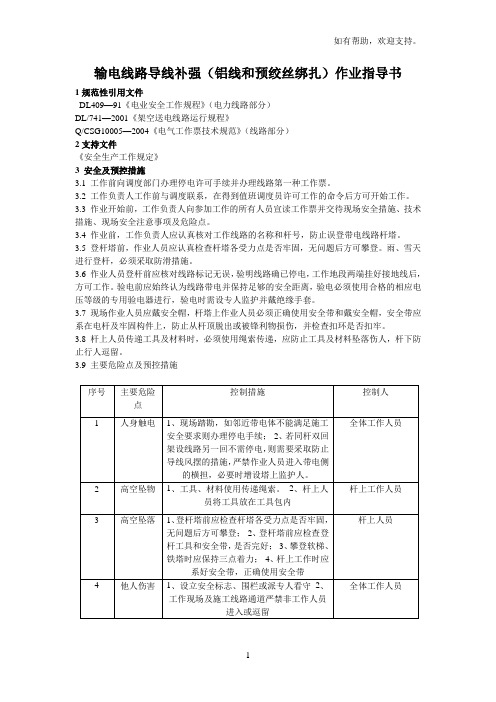

输电线路导线补强（铝线和预绞丝绑扎）作业指导书1规范性引用文件DL409—91《电业安全工作规程》（电力线路部分）DL/741—2001《架空送电线路运行规程》Q/CSG10005—2004《电气工作票技术规范》（线路部分）2支持文件《安全生产工作规定》3 安全及预控措施3.1 工作前向调度部门办理停电许可手续并办理线路第一种工作票。

3.2 工作负责人工作前与调度联系，在得到值班调度员许可工作的命令后方可开始工作。

3.3 作业开始前，工作负责人向参加工作的所有人员宣读工作票并交待现场安全措施、技术措施、现场安全注意事项及危险点。

3.4 作业前，工作负责人应认真核对工作线路的名称和杆号，防止误登带电线路杆塔。

3.5 登杆塔前，作业人员应认真检查杆塔各受力点是否牢固，无问题后方可攀登。

雨、雪天进行登杆，必须采取防滑措施。

3.6 作业人员登杆前应核对线路标记无误，验明线路确已停电，工作地段两端挂好接地线后，方可工作。

验电前应始终认为线路带电并保持足够的安全距离，验电必须使用合格的相应电压等级的专用验电器进行，验电时需设专人监护并戴绝缘手套。

3.7 现场作业人员应戴安全帽，杆塔上作业人员必须正确使用安全带和戴安全帽，安全带应系在电杆及牢固构件上，防止从杆顶脱出或被锋利物损伤，并检查扣环是否扣牢。

3.8 杆上人员传递工具及材料时，必须使用绳索传递，应防止工具及材料坠落伤人，杆下防止行人逗留。

3.9 主要危险点及预控措施序号主要危险控制措施控制人点1 人身触电1、现场踏勘，如邻近带电体不能满足施工全体工作人员安全要求则办理停电手续；2、若同杆双回架设线路另一回不需停电，则需要采取防止导线风摆的措施，严禁作业人员进入带电侧的横担，必要时增设塔上监护人。

2 高空坠物1、工具、材料使用传递绳索。

2、杆上人杆上工作人员员将工具放在工具包内3 高空坠落1、登杆塔前应检查杆塔各受力点是否牢固，杆上人员无问题后方可攀登；2、登杆塔前应检查登杆工具和安全带，是否完好；3、攀登软梯、铁塔时应保持三点着力；4、杆上工作时应系好安全带，正确使用安全带4 他人伤害1、设立安全标志、围栏或派专人看守2、全体工作人员工作现场及施工线路通道严禁非工作人员进入或逗留4.作业准备4.1 人员配备 工作负责人1 人，工作班人员3-6，根据工作现场确定工作班人员数量 4.2 工器具准备表4-1 工器具清单5触电现场验电、并在作业档前后杆塔挂接地线；检查作业档交叉跨越情况，是否满足检修安全距离；有并排的线路应查看清楚线路名称，经两人及以上确认无误方允许登杆作业；对于双回及以上线路，应明确是否停用其它回路，若停应验电、挂职接地线。

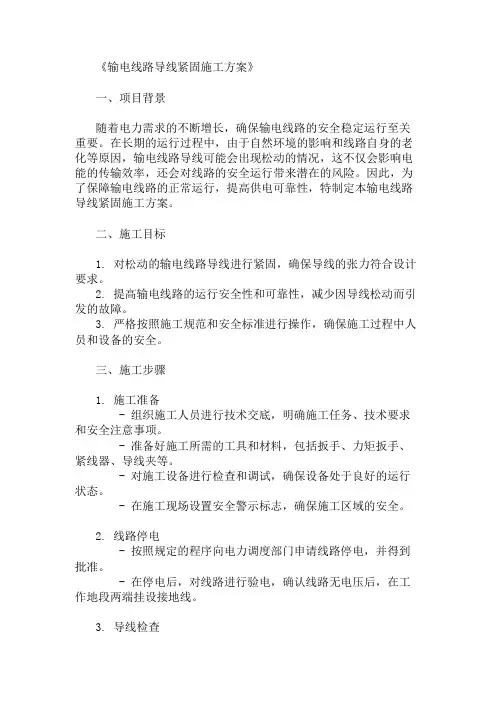

《输电线路导线紧固施工方案》一、项目背景随着电力需求的不断增长，确保输电线路的安全稳定运行至关重要。

在长期的运行过程中，由于自然环境的影响和线路自身的老化等原因，输电线路导线可能会出现松动的情况，这不仅会影响电能的传输效率，还会对线路的安全运行带来潜在的风险。

因此，为了保障输电线路的正常运行，提高供电可靠性，特制定本输电线路导线紧固施工方案。

二、施工目标1. 对松动的输电线路导线进行紧固，确保导线的张力符合设计要求。

2. 提高输电线路的运行安全性和可靠性，减少因导线松动而引发的故障。

3. 严格按照施工规范和安全标准进行操作，确保施工过程中人员和设备的安全。

三、施工步骤1. 施工准备- 组织施工人员进行技术交底，明确施工任务、技术要求和安全注意事项。

- 准备好施工所需的工具和材料，包括扳手、力矩扳手、紧线器、导线夹等。

- 对施工设备进行检查和调试，确保设备处于良好的运行状态。

- 在施工现场设置安全警示标志，确保施工区域的安全。

2. 线路停电- 按照规定的程序向电力调度部门申请线路停电，并得到批准。

- 在停电后，对线路进行验电，确认线路无电压后，在工作地段两端挂设接地线。

3. 导线检查- 对需要紧固的导线进行全面检查，确定导线的松动情况和具体位置。

- 检查导线的表面是否有损伤、断股等情况，如有问题应及时进行处理。

4. 导线紧固- 根据导线的规格和张力要求，选择合适的紧线器和导线夹。

- 将紧线器安装在导线上，通过调整紧线器的张力，使导线达到规定的张力值。

- 使用力矩扳手按照规定的力矩值对导线夹进行紧固，确保导线夹与导线之间的连接牢固可靠。

5. 质量检查- 对紧固后的导线进行质量检查，检查导线的张力是否符合设计要求，导线夹的紧固力矩是否达到规定值。

- 检查导线的表面是否有损伤，如有损伤应及时进行处理。

6. 线路送电- 在完成导线紧固和质量检查后，拆除工作地段两端的接地线。

- 向电力调度部门申请线路送电，并得到批准。

输电带电作业专业岗位认证班长副班长技术员模拟练习题（含答案）一、单选题（共60题，每题1分，共60分）1、用ZC-8型接地电阻测量仪测量接地电阻时，电压极愈靠近接地极，所测得的接地电阻数值（）。

A、愈大B、愈小C、不变D、无穷大正确答案：B2、在35kV线路上进行等电位作业时，等电为电工对相邻导线的距离必须大于（）m。

A、0.8B、0.7C、1D、0.9正确答案：D3、（）不采用带电检测绝缘子的检测方法。

A、紧凑线路B、直流线路C、交流线路D、超高压线路正确答案：B4、已作废的操作票，应注明“作废”字样，未执行应注明“未执行”字样，已操作的应注明“已执行”字样。

操作票应保存（）。

A、一个月B、半年C、三个月D、一年正确答案：D5、某一耐张段共有4档，其档距分别为100、200、300、400m其代表档距为（）。

A、400mC、316mD、300m正确答案：C6、当输电线路负荷增加时，导线弧垂将会（）。

A、减小B、增大C、条件不足，无法确定。

D、不变正确答案：B7、带电作业工作负责人在带电作业工作开始前，应与（）联系。

带电作业结束后应及时向（）汇报。

A、工作票签发人B、运行人员C、单位领导D、值班调度员正确答案：D8、接地装置指的是（）A、接地体B、避雷器C、接地引下线和接地体D、接地引下线正确答案：C9、杆塔基础坑及拉线基础坑回填,应分层夯实,每回填（）厚度夯实一次A、100mmB、300mmC、500mmD、1000mm正确答案：B10、在绝缘工具耐压试验中，（）及以上电压等级的试验必须整段进行。

A、330kVB、66kVC、35kV正确答案：A11、输电线路杆塔根据杆体使用材料可分为钢管杆和（）两种。

A、铁塔B、铝杆C、木杆D、混凝土电杆正确答案：D12、在风力的作用下，分裂导线各间隔棒之间发生的振动称为( )。

A、摆动B、次档距振动C、微风振动D、舞动正确答案：B13、在同一长度的空气间隔和绝缘工具上进行电气试验，前者放电电压较后者（）。

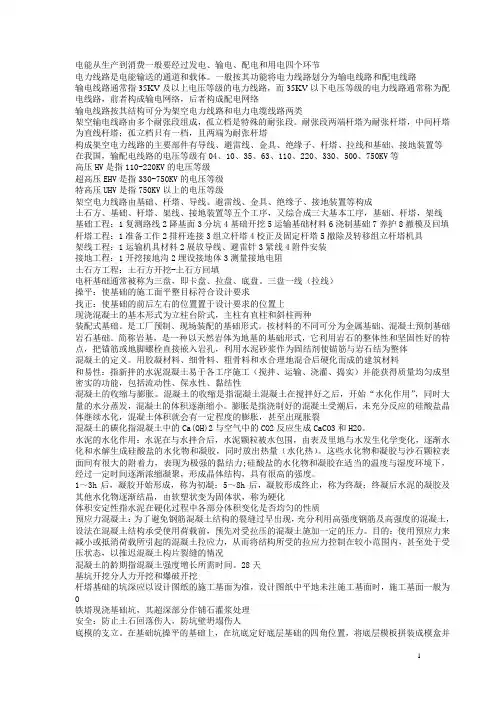

电能从生产到消费一般要经过发电、输电、配电和用电四个环节电力线路是电能输送的通道和载体。

一般按其功能将电力线路划分为输电线路和配电线路输电线路通常指35KV及以上电压等级的电力线路，而35KV以下电压等级的电力线路通常称为配电线路，前者构成输电网络，后者构成配电网络输电线路按其结构可分为架空电力线路和电力电缆线路两类架空输电线路由多个耐张段组成，孤立档是特殊的耐张段。

耐张段两端杆塔为耐张杆塔，中间杆塔为直线杆塔；孤立档只有一档，且两端为耐张杆塔构成架空电力线路的主要部件有导线、避雷线、金具、绝缘子、杆塔、拉线和基础、接地装置等在我国，输配电线路的电压等级有04、10、35、63、110、220、330、500、750KV等高压HV是指110-220KV的电压等级超高压EHV是指330-750KV的电压等级特高压UHV是指750KV以上的电压等级架空电力线路由基础、杆塔、导线、避雷线、金具、绝缘子、接地装置等构成土石方、基础、杆塔、架线、接地装置等五个工序，又综合成三大基本工序，基础、杆塔，架线基础工程：1复测路线2降基面3分坑4基础开挖5运输基础材料6浇制基础7养护8撤模及回填杆塔工程：1准备工作2排杆连接3组立杆塔4校正及固定杆塔5撤除及转移组立杆塔机具架线工程：1运输机具材料2展放导线、避雷针3紧线4附件安装接地工程：1开挖接地沟2埋设接地体3测量接地电阻土石方工程：土石方开挖-土石方回填电杆基础通常被称为三盘，即卡盘、拉盘、底盘。

三盘一线（拉线）操平：使基础的施工面平整目标符合设计要求找正：使基础的前后左右的位置置于设计要求的位置上现浇混凝土的基本形式为立柱台阶式，主柱有直柱和斜柱两种装配式基础。

是工厂预制、现场装配的基础形式。

按材料的不同可分为金属基础、混凝土预制基础岩石基础。

简称岩基，是一种以天然岩体为地基的基础形式，它利用岩石的整体性和坚固性好的特点，把锚筋或地脚螺栓直接嵌入岩孔，利用水泥砂浆作为固结剂使锚筋与岩石结为整体混凝土的定义。

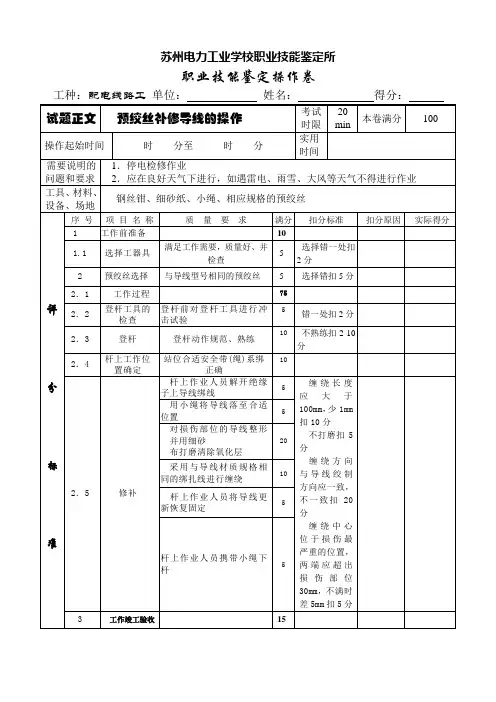

苏州电力工业学校职业技能鉴定所
职业技能鉴定操作卷
工种：配电线路工单位：姓名：得分：
操作日期：年月日
苏州电力工业学校职业技能鉴定所职业技能鉴定
操作考核评分标准(考评员用)
工种：配电线路工单位：姓名：得分：
操作日期：年月日
江苏省电力行业《配电线路工》职业技能鉴定
操作考核任务书
1．操作项目
预绞丝补修导线的操作
2．操作时间
本项目操作考核时间为20分钟。

3．操作说明
（1）在指定的场地上独立完成操作；
（2）时间到应立即停止操作，整理工具材料离开操作场地；（3）严格遵守安全操作规程。
