输电线路杆塔基础加固的两种方法0 引言近来年，为了节约线路走廊，常常采用对已有线路升级改造的方法来解决变电站升压后向负荷中心的电力输送问题。
有较多线路在采用增大导线载面、增大线路电压或加大杆塔承重荷载的办法来增加线路输电容量。
而这些措施都使线路现在的杆塔基础要承受比原来大的荷载作用。
这些基础尺寸一般是按原有的杆塔荷载计算确定的，而且在安装时对回填土的夯实也未进行严格的定量控制。
考虑到原有基础已经过长期的实际使用，它们的抗拔抗压能力可以说已具有足够的过载能力。
如果能够较精确地确定这些基础的荷载能力，显然能节省许多线路升级的改造费用。
特别是线路升级时，基础的荷载增加量相对来说较小时，更有必要进行计算。
当基础需要显著增加承载能力时，采取适宜的加固方法，常能节约线路改造费用和中断供电的费用。
本文针对以上提出的问题对几种杆塔基础加固的思路进行探讨。
1 杆塔基础加固的思路目前我国部分地区采用的一些常规方法是：在杆塔基础周围堆土，或在杆塔基础上灌筑混凝土外壳等。
以增加基础的抗拔能力。
但是由于环境、美观等方面的原因，堆土显然不是很好的方法。
而重新灌筑基础外壳则须对杆塔打临时拉线，或者停电，因此，研究不停电以及在环境保护或美观上都较易被接受和费用也较低的基础加固方法是十分必要的。
杆塔基础的承载能力取决于基础四周土的强度和密实度，因此基础加固的方法之一是使回填土强化或密实，这就需要鉴别和采用一种合适的方法。
从这个观点出发，对建筑业中使用的各种土壤稳定化和密实化方法有必要进行估价。
通过对表面压实、冲击夯实、振动密实、压力注浆、打入桩柱、爆炸挤实等方法的研究，我们认为对杆塔基础加固来说，最实用的方法是振动密实法和压力注浆法。
2 杆塔基础加固的方法2.1 振动密实法振动密实法是将一个直径38厘米，长1.8米，约重1.8吨的振动头深振入土中，使附近的土被振实。
当需要振实的深度较大时，还可以将振动头加长。
振动头由与电动机连接的旋转轴上的偏心块组成，电动机可以用小型汽油机驱动。
输电线路存在的安全隐患及治理措施治理措施输电线路是电网的重要组成部分，若输电线路存在的安全隐患不能得到及时、有效的治理，就不可能保证线路的安全运行，不但会危及电网安全运行，还可能造成用户停电，直接影响企业的正常生产、居民的生活用电。
因此，必须坚持不懈地做好输电线路的隐患排查治理工作，切实保证输电设备、设施的完好和安全运行。
l 杆塔1．1 铁塔基础受损部分投运时间较长的线路，其铁塔基础的混凝土表面严重脱落、露筋，钢筋锈(腐)蚀，保护帽严重破裂，基础被洪水严重冲刷，受冲刷侧基础外露；承力拉线、辅助拉线基础缺土严重。
治理措施：修补混凝土基础保护层。
对于可能遭受洪水、暴雨冲刷的杆塔基础，应根据线路所处的环境及季节性灾害发生的规律和特点，采取加固基础、修筑挡水墙和拦(排)水沟，必要时可根据实际情况采取迁移塔位、基础改型等措施，提高基础的牢固性、稳定性和增强抵御外力的能力。
1．2 电杆及铁塔基础冻胀电杆受冻有2种情况：(1)电杆顶未封堵，雨水、雪水进入电杆内形成积水，受冻后膨胀，冻裂电杆根部；(2)电杆埋深不够，在冻土层以上或上卡盘在冻土层内，因冻土膨胀而使电杆上拔。
铁塔基础冻胀的主要原因是基础周围回填土的含水量较大，受冻后造成对基础的危害。
治理措施：封堵电杆顶；减少铁塔基础周围回填土的含水量或换土(如换为碎石及中、粗砂等)。
严格按照GB50233-2005 l10kV～500k V 架空送电线路施工及验收规范对在建线路杆塔基础进行施工和验收。
1．3 电杆裂纹、钢圈锈蚀、倾斜超标(1)部分处于盐碱地中的钢筋混凝土电杆因底部防腐处理不符合规定，露出地面部分腐蚀严重，造成电杆保护层脱落，外露的钢筋受到腐蚀，导致截面减小。
部分电杆存在贯穿}生纵向裂缝，横向裂缝宽度超过0．im，段与段连接钢圈锈蚀严重。

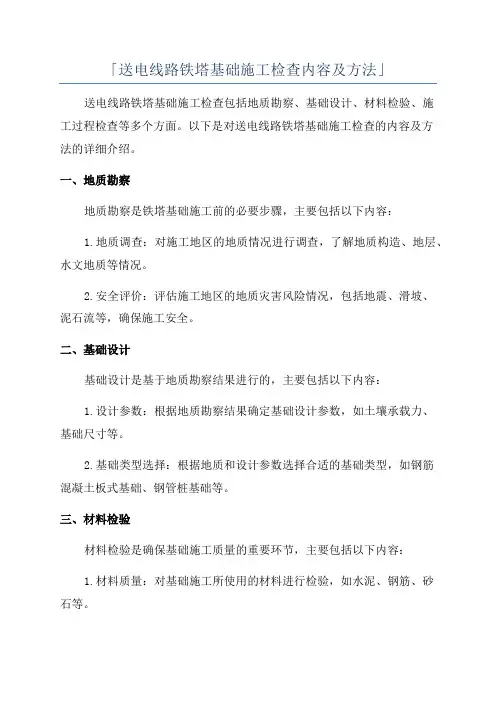

「送电线路铁塔基础施工检查内容及方法」送电线路铁塔基础施工检查包括地质勘察、基础设计、材料检验、施工过程检查等多个方面。
以下是对送电线路铁塔基础施工检查的内容及方法的详细介绍。
一、地质勘察地质勘察是铁塔基础施工前的必要步骤，主要包括以下内容：1.地质调查：对施工地区的地质情况进行调查，了解地质构造、地层、水文地质等情况。
2.安全评价：评估施工地区的地质灾害风险情况，包括地震、滑坡、泥石流等，确保施工安全。
二、基础设计基础设计是基于地质勘察结果进行的，主要包括以下内容：1.设计参数：根据地质勘察结果确定基础设计参数，如土壤承载力、基础尺寸等。
2.基础类型选择：根据地质和设计参数选择合适的基础类型，如钢筋混凝土板式基础、钢管桩基础等。
三、材料检验材料检验是确保基础施工质量的重要环节，主要包括以下内容：1.材料质量：对基础施工所使用的材料进行检验，如水泥、钢筋、砂石等。
2.强度试验：对水泥、混凝土等材料进行强度试验，确保其符合设计要求。
四、施工过程检查施工过程检查是基础施工中不可忽视的环节，主要包括以下内容：1.基坑开挖：对基坑开挖进行检查，确认基坑尺寸、坡度、稳定性等是否满足设计要求。
2.土方填筑：对基坑土方填筑进行检查，确保填筑夯实、平整，无空隙和杂物。
3.钢筋安装：对基础内的钢筋安装进行检查，确认钢筋数量、位置、间距等是否符合设计要求。
4.混凝土浇筑：对混凝土浇筑过程进行检查，包括搅拌、运输、浇筑和捣实等环节。
5.基础固化：对浇筑完成的基础进行养护和固化检查，确保混凝土强度逐渐增长，达到设计要求。
在进行检查时1.现场勘查：到施工现场实地检查，对勘察、设计、施工过程进行全面观察。
2.测量检测：使用测量设备对施工过程中的尺寸、坡度、强度等进行实时监测和检测。
3.材料检验：委托第三方实验室对基础施工所使用的材料进行抽样检测。
4.质量验收：根据设计要求和相关标准进行质量验收，对不符合要求的部分进行整改。
输电线路杆塔基础施工要点与验收标准输电线路是电力系统中起到输送电能作用的设施之一，而杆塔基础作为输电线路的承重部分，对电线路的稳定运行起到重要的作用。
本文将从施工要点和验收标准两个方面，分8个小节来论述输电线路杆塔基础的施工和验收。
一、基础勘测与设计基础勘测是基础施工的前提，应该在施工开始前进行。
勘测的内容主要包括土质、地形、地下水位等。
根据勘测结果，进行基础设计。
设计要考虑杆塔的结构形式和荷载特点，确保杆塔基础的安全稳定。
二、基础施工材料选择基础施工中使用的材料应符合相应的标准，质量可靠。
一般情况下，基础材料可以选择混凝土和钢筋，但具体的选择要根据设计要求和环境条件进行。
三、基础施工工序基础施工一般分为凿孔、清孔、钢筋绑扎、混凝土浇筑等几个工序。
其中凿孔和清孔是为了保证基础的稳定性，钢筋绑扎是为了加强基础的承载能力，混凝土浇筑是为了形成坚实的基础。
四、杆塔基础施工中的注意事项在施工过程中，需注意以下几点：首先，施工人员必须熟悉施工方案和技术要求。
其次，杆塔基础应根据设计要求施工，不得随意变更。
最后，施工现场要做好安全措施，确保施工人员的人身安全和设备的安全。
五、杆塔基础施工质量验收标准基础施工结束后，应对基础进行验收。
验收标准可以分为工程定位标准和工程质量标准。
工程定位标准主要包括平面位移、垂直度和偏斜角等要求；工程质量标准主要包括混凝土质量、钢筋质量和施工质量等要求。
六、基础施工中的常见问题及解决办法在基础施工过程中，常会遇到一些问题，如排水不良、混凝土开裂等。
对于这些问题，应及时采取相应的解决办法，确保基础的质量和稳定性。
七、杆塔基础的预防和维护为了保证杆塔基础的长期稳定运行，应进行预防和维护工作。
预防主要包括基础周围的排水和防腐处理；维护主要包括定期巡视、清理周围环境等。
八、结语输电线路杆塔基础的施工和验收是电力工程中不可忽视的步骤。
只有做好基础施工和验收工作，才能确保线路的稳定运行。
因此，施工人员要对基础施工要点和验收标准有清晰的了解，并在实际操作中严格按照相关规定进行。

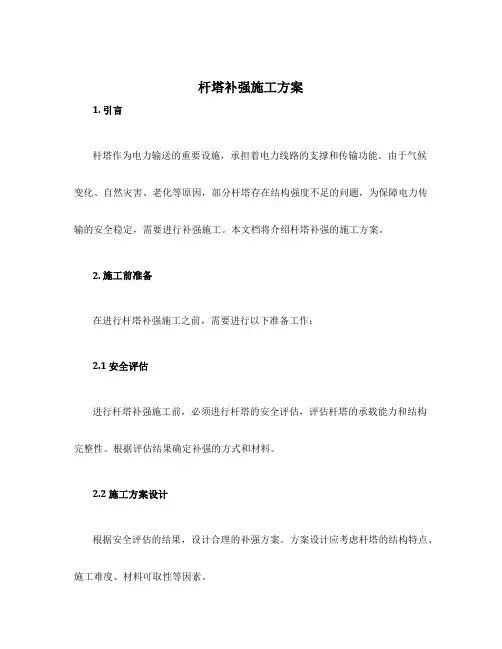

杆塔补强施工方案1. 引言杆塔作为电力输送的重要设施，承担着电力线路的支撑和传输功能。
由于气候变化、自然灾害、老化等原因，部分杆塔存在结构强度不足的问题，为保障电力传输的安全稳定，需要进行补强施工。
本文档将介绍杆塔补强的施工方案。
2. 施工前准备在进行杆塔补强施工之前，需要进行以下准备工作：2.1 安全评估进行杆塔补强施工前，必须进行杆塔的安全评估，评估杆塔的承载能力和结构完整性。
根据评估结果确定补强的方式和材料。
2.2 施工方案设计根据安全评估的结果，设计合理的补强方案。
方案设计应考虑杆塔的结构特点、施工难度、材料可取性等因素。
2.3 材料准备根据补强方案确定所需材料，包括钢材、螺栓、支撑件等。
确保材料的质量和数量符合要求，在施工前进行检查和采购。
2.4 人员培训和装备对施工人员进行培训，使其了解补强施工的要求和流程。
同时，提供必要的施工装备和安全防护用具，确保施工人员的安全。
3. 施工步骤杆塔补强施工的主要步骤包括：准备工作、检查测量、杆塔加固、验收测试等。
3.1 准备工作在施工现场进行安全检查，确保施工场地平整、无障碍物。
确定施工安全要求并制定施工计划。
同时，组织施工人员进行安全教育，要求严格遵守施工规范和操作手册。
3.2 检查测量对需要补强的杆塔进行检查和测量，判断其结构的状况。
通过使用测量仪器，检测杆塔的矩形度、倾斜度等指标，以确定补强的方式和材料。
3.3 杆塔加固根据设计的施工方案，对杆塔进行加固。
一般加固方式包括增加钢材支撑、加固焊接、增加补强筋等。
施工过程中要严格按照施工图纸和操作规范进行施工，保证施工质量。
3.4 验收测试杆塔加固完成后，进行验收测试。
测试包括静力载荷测试和动力振动测试。
通过这些测试，评估杆塔的结构强度和稳定性，确认杆塔补强施工的有效性。
4. 风险控制在杆塔补强施工中，存在一定的风险，如高空作业、施工人员受伤等。
为了控制风险，需要采取以下措施：•严格遵守施工操作规范，确保施工安全；•提供必要的安全防护设备，如安全帽、安全带等；•定期进行安全检查，及时发现和处理问题；•做好施工人员的安全教育和培训。

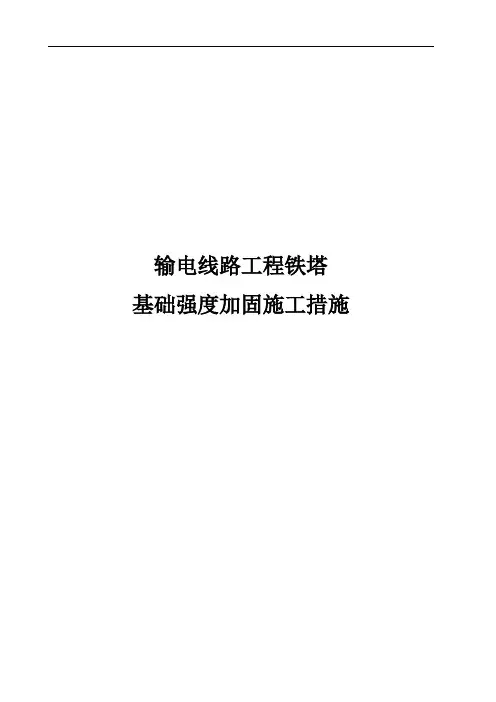

输电线路工程铁塔基础强度加固施工措施目录一、工程概况 (2)1。
1工程总体概况 (2)二、基础更改加固范围及要求 (2)2。
1基础强度加固更改范围 (2)2。
2基础加固要求 (3)三、施工方法与步骤 (4)3。
1施工前准备 (4)3。
2加固腿基础开挖 (4)3。
4基础清理 (6)3.5基础钢筋加工与绑扎 (6)3.6基础浇筑 (7)3。
7基础的养护、拆模 (8)四、质量控制及检验 (9)五、施工安全措施 (10)六、施工材料计划表 (10)一、工程概况1。
1工程总体概况XX线路工程(含光缆工程），线路起自出线构架，终至进线构架，线路按双回设计。
导线采用LGJ-240/40钢芯铝绞线.线路长度：2×14.763km。
10mm冰区,设计最大风速25m/s。
地线型号:采用24芯OPGW光缆.二、基础更改加固范围及要求2。
1基础强度加固更改范围根据桩检分析结果基础强度不够要求加固基位如下：2。
2基础加固要求根据设计要求，加固方式如下图所示（图一、图二）：图一:C25钢筋砼加固罩机构图说明：1．除特殊注明外，图中尺寸单位均为mm。
2．对于基础埋深和砼强度都未达到设计要求的基础,先在基础周围浇筑C25钢筋砼加固罩，再在加固罩外围浇筑C25回填砼，C25钢筋砼加固罩详见附图二。
3．C25砼回填前要对已浇混凝土基础表面打毛，冲洗干净,并且保证浇筑时原混凝土基础表面湿润。
4．浇制完成后要加强养生，如气温低于5℃,要按冬季混凝土要求养生. 5．必须保证混凝土强度达到要求，确保混凝土的表面和棱角不被损坏。
6．其他未说明处按相关规程规范进行.三、施工方法与步骤3。
1施工前准备认真领会设计要求,熟悉图纸及各类规范及要求；提前准备所需的各类工器具、及砂、石、水泥等原材料。
3。
2加固腿基础开挖基础开挖采用人工开挖,按照设计要求尺寸沿基础周围逐步挖下。
在基础开挖施工中必须重视塔基及附近的环境保护，施工弃土严格按设计要求进行处理。
铁塔维护的知识点总结一、铁塔的结构和分类铁塔是输电线路的重要支撑设施，其结构和分类对维护工作有着重要影响。
1. 结构：铁塔一般由塔体和附件组成。
塔体通常由主杆、横担、脚踢和支架等部分组成，而附件则包括绝缘子、接地装置等。
2. 分类：根据不同的标准和用途，铁塔可以分为角钢塔、钢管塔、悬垂塔等不同类型。
二、铁塔的检查和检测铁塔维护的第一步是进行定期的检查和检测，以及时发现和修复铁塔存在的问题。
1. 目视检查：通过目视观察铁塔的外观和附件的状态，发现铁塔是否出现倾斜、锈蚀、腐蚀、裂缝等问题。
2. 物理检测：利用物理检测手段，如超声波、磁粉探伤、X射线检测等，检测铁塔的结构状况和材料质量。
3. 探伤检测：使用探伤设备对铁塔的结构和焊缝进行扫描，以检测出可能存在的隐患和缺陷。
三、铁塔的维护和修复在检查和检测的基础上，铁塔的维护和修复工作就显得尤为重要了。
1. 防锈涂装：根据铁塔的情况，及时进行防锈涂装，以延长铁塔的使用寿命。
2. 腐蚀修复：对于已经出现腐蚀的铁塔，需要进行腐蚀修复工作，如焊接新的材料、补漆等。
3. 更换附件：对于已经损坏的附件，需要及时进行更换，以保障铁塔的安全稳定运行。
4. 塔身加固：针对已经变形或者损坏严重的铁塔，可以采用加固措施，如增加衬套、加固套筒等。
四、铁塔的安全使用在进行铁塔维护的过程中，必须要严格遵守相关的安全操作规程和注意事项。
1. 安全防护：在进行铁塔维护工作时，必须佩戴好安全帽、安全带等防护装备。
2. 防范感电：在进行铁塔维护的过程中，要特别注意防范感电事故的发生，做好绝缘和接地工作。
3. 遵守规程：严格遵守相关的操作规程和规范，加强团队协作和沟通，确保维护工作的安全进行。
五、应急救援和灾害处理在一些特殊情况下，比如发生自然灾害或者其他意外情况时，需要及时进行应急救援和灾害处理工作。
1. 应急预案：制定完善的应急预案，包括人员疏散、物资储备、应急救援等方面。
2. 灾害处理：当发生灾害时，需要及时处理受损的铁塔，确保输电线路的稳定运行。
架空输电线路杆塔基础的问题及其处理方法
架空输电线路杆塔基础承受着巨大的重力和各种外力，因此在使用过程中难免会出现一些问题。
本文就架空输电线路杆塔基础的问题进行分析，并提出相应的处理方法，以期有效解决这些问题。
架空输电线路杆塔基础可能存在的问题之一是基础土质松软。
基础土质松软会导致杆塔基础的承载能力下降，影响杆塔的稳定性和安全性。
解决这个问题的方法是首先要对基础土质进行勘察，确定土质状况。
如果发现基础土质松软，可以采取加固措施，例如注浆加固、加设加密筋等。
架空输电线路杆塔基础可能存在的问题之二是基础深度不足。
基础深度不足会导致杆塔基础的稳定性差，容易被外力破坏。
解决这个问题的方法是在设计和施工过程中，要根据实际情况合理确定基础的深度，确保基础足够深入地下，以增加杆塔基础的稳定性。
架空输电线路杆塔基础可能存在的问题之四是基础施工质量差。
基础施工质量差会导致基础强度不足，容易出现裂缝、沉降等问题。
解决这个问题的方法是在施工过程中，要严格按照相关技术规范和施工要求进行施工，确保基础的质量达到设计要求。
架空输电线路杆塔基础的问题可能包括基础土质松软、基础深度不足、基础设计不合理和基础施工质量差等。
针对这些问题，可以采取相应的处理方法，如加固土质、增加基础深度、优化基础设计和确保施工质量等，以提高架空输电线路杆塔基础的稳定性和安全性。

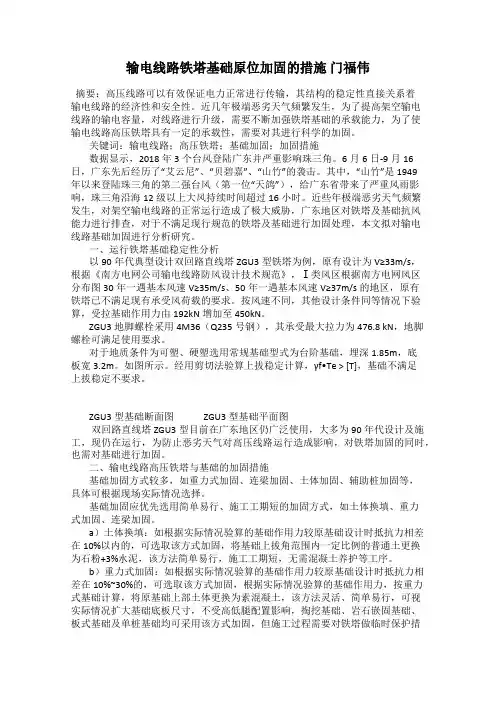

输电线路铁塔基础原位加固的措施门福伟摘要：高压线路可以有效保证电力正常进行传输，其结构的稳定性直接关系着输电线路的经济性和安全性。
近几年极端恶劣天气频繁发生，为了提高架空输电线路的输电容量，对线路进行升级，需要不断加强铁塔基础的承载能力，为了使输电线路高压铁塔具有一定的承载性，需要对其进行科学的加固。
关键词：输电线路；高压铁塔；基础加固；加固措施数据显示，2018年3个台风登陆广东并严重影响珠三角。
6月6日-9月16日，广东先后经历了“艾云尼”、“贝碧嘉”、“山竹”的袭击。
其中，“山竹”是1949年以来登陆珠三角的第二强台风（第一位“天鸽”），给广东省带来了严重风雨影响，珠三角沿海12级以上大风持续时间超过16小时。
近些年极端恶劣天气频繁发生，对架空输电线路的正常运行造成了极大威胁，广东地区对铁塔及基础抗风能力进行排查，对于不满足现行规范的铁塔及基础进行加固处理，本文拟对输电线路基础加固进行分析研究。
一、运行铁塔基础稳定性分析以90年代典型设计双回路直线塔ZGU3型铁塔为例，原有设计为V≥33m/s，根据《南方电网公司输电线路防风设计技术规范》，Ⅰ类风区根据南方电网风区分布图30年一遇基本风速V≥35m/s、50年一遇基本风速V≥37m/s的地区，原有铁塔已不满足现有承受风荷载的要求。
按风速不同，其他设计条件同等情况下验算，受拉基础作用力由192kN增加至450kN。
ZGU3地脚螺栓采用4M36（Q235号钢），其承受最大拉力为476.8 kN，地脚螺栓可满足使用要求。
对于地质条件为可塑、硬塑选用常规基础型式为台阶基础，埋深1.85m，底板宽3.2m。
如图所示。
经用剪切法验算上拔稳定计算，γf•Te > [T]，基础不满足上拔稳定不要求。
ZGU3型基础断面图 ZGU3型基础平面图双回路直线塔ZGU3型目前在广东地区仍广泛使用，大多为90年代设计及施工，现仍在运行，为防止恶劣天气对高压线路运行造成影响，对铁塔加固的同时，也需对基础进行加固。
