xxx公司检修分公司防止输电线路覆冰、舞动事故措施批准：审核：编制：许映全检修分公司线路班2020年12月目录1.总则 (1)2.事故措施范围 (1)3.分析线路区域气象变化引起中冰区、易舞动区 (1)4.抗覆冰措施 (2)4.1 防倒塔断线措施 (2)4.2 防绝缘子串冰闪措施 (3)5.防导线舞动措施 (3)6.输电线路除冰 (4)7.运行阶段应注意的问题 (4)8.小结 (4)防止输电线路覆冰、舞动事故措施1.总则在电网系统中，输电线路覆冰现象较为普遍，其引起的故障严重地影响了电力系统的正常运行。
输电线路覆冰可引起导线舞动、杆塔倾斜、倒塔、导线断股、金具和绝缘子损坏、绝缘子闪络等事故。
导线覆冰是一个复杂的过程，覆冰量与导线半径、含风量、风速、风向、气温及覆冰时间等因素有关。
对减轻导线覆冰带来的危害，要充分掌握本地区的冰雪情况，仔细研究输电走廊的微气候、微地形，尽量避开重冰区；无法避开时，应在重冰区采取抗冰设计。
为加强已有线路的抗冰害能力，应视具体情况区别对待，可增大爬电距离，改善绝缘子伞裙结构，在绝缘子表面涂憎水涂料以及对杆塔横担和绝缘子进行清扫，这些都是解决覆冰绝缘子冰闪的有效方法。
2.事故措施范围本反事故措施适用于xxx公司220kV及以下架空输电线路防止覆冰、舞动事故的治理。
3.分析线路区域气象变化引起中冰区、易舞动区（1）认真调查气象条件，易覆冰区、易舞动区地形；收集气象部门的历史观测资料外 ,对沿线现有输电线路及通信线路的覆冰及运行情况进行深入的调查访问,认真听取当地居民有关历年冰凌频数、性质、分布及危害等方面的情况。
(2)输电线路防覆冰、舞动排查，应认真分析标注出冰区、舞动区范围内输电线路段落。
(3) 要求全面掌握沿线气象环境资料，有效预防和治理线路冰害的有效措施；对设计冰厚取值偏低、且未采取必要防覆冰措施的重冰区线路应逐步改造，提高抗冰能力。
(4)应加强沿线气象环境资料的调研收集，加强导地线覆冰、舞动的观测，对覆冰及舞动易发区段，安装覆冰、舞动在线监测装置，全面掌握特殊地形、特殊气候区域的资料，充分考虑特殊地形、气象条件的影响，做好记录，为预防和治理线路冰害提供依据。
输电线路覆冰输电线路覆冰：问题与解决方案引言输电线路是现代电力传输的重要组成部分，其通常由高高架设的电杆和跨越数百公里的导线组成。
然而，在寒冷的冬季，输电线路可能会面临覆冰的问题。
这种现象会导致诸多电力供应方面的挑战，例如加重输电线的重量、增加输电线路的传输损耗和破坏导线与绝缘子的绝缘性能。
本文将探讨输电线路覆冰的现象、问题以及可能的解决方案。
一、输电线路覆冰的现象输电线路覆冰是指在严寒天气条件下，导线上结冰的现象。
在低温环境中，输电线路常常暴露在大气中，且电流正常工作温度较高，使得导线表面辐射热量不足以融化附着在导线上的冰。
结果，冰会积聚并逐渐增厚，形成厚厚的冰帽，导致输电线路的性能下降。
输电线路覆冰会导致以下问题：1. 重量增加：冰的附着会增加导线的重量，进而增加线路对电杆的负荷。
2. 传输损耗：冰的热阻特性会导致异常电导，降低导线的导电能力，造成电流损耗增加和电压下降。
3. 绝缘性能破坏：覆冰导线加重了电杆的负荷，可能会导致电杆的倾斜和断裂，进而损坏绝缘子。
二、输电线路覆冰的解决方案为了解决输电线路覆冰带来的问题，许多新技术和设备已被开发出来。
以下是一些可能的解决方案：1. 冰除器冰除器是一种用于去除覆冰的设备，通常采用机械或化学手段来清理导线表面的冰。
机械冰除器通过高速旋转或振动来震落冰块。
而化学冰除器则释放一种化学物质，使冰块迅速融化。
这些冰除器可以随时组装和拆卸，以适应不同的线路需求。
2. 阻冰涂层阻冰涂层是一种应用于导线表面的特殊涂层，可减轻覆冰的形成和积聚。
这种涂层通常具有良好的阻冰性能和较强的耐候性，能有效地减少冰的附着并帮助冰块快速融化。
3. 导线预热导线预热是一种预防覆冰的技术。
通过在导线表面加热导线，可以增加导线的表面温度，使其超过冰的融点，并防止冰的附着。
这可以通过电阻加热、感应加热或太阳能加热等多种方式实现。
4. 线路改进在设计和建设输电线路时，可以采用一些改进措施来减少覆冰的影响。
电力线路防覆冰措施稿子一嗨，朋友们！今天咱们来聊聊电力线路防覆冰这个重要的事儿。
你知道吗，冬天一到，电力线路可就容易遭罪啦！那厚厚的冰层要是裹上去，麻烦可就大了。
所以呀，得有一些厉害的招儿来对付它。
比如说，加强线路的巡查就特别重要。
电力工人师傅们可辛苦啦，不管天气多冷，都要一趟趟去检查线路，看看有没有结冰的迹象。
一旦发现，马上处理，绝不拖延。
还有呢，给线路穿上“保暖衣”也不错哦！这可不是真的衣服，而是一些特殊的防覆冰材料，能让冰层不容易附着在线路上。
另外，通过一些技术手段提前预测可能出现覆冰的情况也很棒。
就像天气预报一样，知道啥时候可能有危险，就能提前做好准备。
而且呀，在线路设计的时候就得考虑到防覆冰的问题。
把杆子架高一点，线路拉得合理一些，都能减少覆冰的影响。
为了让咱们能顺顺利利地用上电，电力部门的叔叔阿姨们可是想尽了办法，一直在努力呢！稿子二亲人们，咱们来说说电力线路防覆冰的那些事儿。
一到冬天，那冰天雪地的，电力线路可就面临大挑战啦！这覆冰要是来了，真能把线路折腾得够呛。
咱们可以给线路安装加热装置，就像给它装个小暖炉，让冰没法结起来。
是不是很神奇？还有一种办法叫“除冰”，这小家伙可厉害啦，能在线路上跑来跑去，把冰除掉，可智能啦！对了对了，在容易结冰的地方，多装一些监测设备，实时盯着线路的情况，一有风吹草动，马上采取行动。
另外，咱们还可以给线路涂上特殊的涂料，让冰不容易黏上去，这就好比给线路抹了一层“不粘油”。
还有哦，发动群众的力量也很重要。
大家一起留意周围的线路，发现问题及时报告，共同守护咱们的电力线路。
所以呀，为了不让电力线路被覆冰欺负，大家都在努力，就是为了让咱们的生活一直亮亮堂堂的！。
输电线路覆冰危害及防冰除冰技术分析摘要:输电线路覆冰不仅会对运行及维护工作产生影响，如果不及时解决，严重时还会导致重大事件事故的发生，比如发生短路、绝缘子闪络、断线倒塔等。
当前，我国对覆冰厚度的设计取值范围还不够全面，正是很多气象台站关于输电线路覆冰厚度的资料不够，所以大部分都只是根据现场调查为主，这还有太多的不确定性。
输电线路覆冰的伤害持续时间会比较长、而且发生频率较高、所占的面积也很广、影响非常大，已经严重威胁电网的安全以及稳定运行。
关键词:输电线路；覆冰危害；防冰除冰技术如今，输电线路导线覆冰已经严重影响着电网的安全稳定运行，为导线覆冰现象的发生，必须要采取有效的防范措施。
正常而言，应该尽可能的避开覆冰严重的地区以及考虑避开不利地形，也就是绕开覆冰严重之地，更要在阶段采取有效的措施，防止输电线路冰害事故的发生。
拉线时，尽可能避免横跨垭口、水库等容易覆冰的地方和线路应该往较为平坦的地形走线，翻过山岭时要考虑档距大、高度差的问题，沿山岭通过时，为了达到减少覆冰情况和覆冰程度变小的目的，尽量不要把转角点安札在开阔的山脊上，而且角度要合适。
一、输电线路覆冰危害以及意义输电线路覆冰是我国电力系统中比较严重的自然灾害之一，经常导致输电线和杆塔的机械性能和电气性能被破坏，电网大面积停电的恶劣后果。
覆冰事故严重地威胁了我国电网电力系统的运行安全，解决线路覆冰是一个迫在眉睫的问题。
输电线路覆冰之后，对电力系统有十分严重的危害，其中最常见的为以下4种。
（1）过负载的危害，（2）不同期脱冰或者不均匀覆冰的危害，（3）覆冰导线舞动的危害，（4）绝缘子冰闪的危害二、输电线路覆冰主要融冰方法1 .线路覆冰输电线路覆冰的危害很大，很容易对电网产生不可逆的后果，所以国内外学者对输电线路导线与绝缘子的覆冰特性和机理的研究从未间断过，也有了许多的成果，目前常用的除冰方法有4类：1.1热力除冰法通过加大导线电流，如使覆冰导线断路，来提高导线温度，从而使坚冰融化的方法称为热力除冰法。

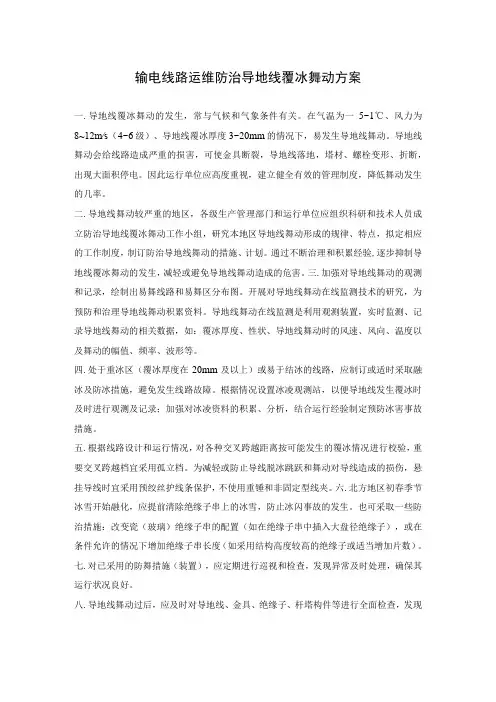

输电线路运维防治导地线覆冰舞动方案一.导地线覆冰舞动的发生，常与气候和气象条件有关。
在气温为一5~1℃、风力为8~12m∕s（4~6级）、导地线覆冰厚度3~20mm的情况下，易发生导地线舞动。
导地线舞动会给线路造成严重的损害，可使金具断裂，导地线落地，塔材、螺栓变形、折断，出现大面积停电。
因此运行单位应高度重视，建立健全有效的管理制度，降低舞动发生的几率。
二.导地线舞动较严重的地区，各级生产管理部门和运行单位应组织科研和技术人员成立防治导地线覆冰舞动工作小组，研究本地区导地线舞动形成的规律、特点，拟定相应的工作制度，制订防治导地线舞动的措施、计划。
通过不断治理和积累经验,逐步抑制导地线覆冰舞动的发生，减轻或避免导地线舞动造成的危害。
三.加强对导地线舞动的观测和记录，绘制出易舞线路和易舞区分布图。
开展对导地线舞动在线监测技术的研究，为预防和治理导地线舞动积累资料。
导地线舞动在线监测是利用观测装置，实时监测、记录导地线舞动的相关数据，如：覆冰厚度、性状、导地线舞动时的风速、风向、温度以及舞动的幅值、频率、波形等。
四.处于重冰区（覆冰厚度在20mm及以上）或易于结冰的线路，应制订或适时采取融冰及防冰措施，避免发生线路故障。
根据情况设置冰凌观测站，以便导地线发生覆冰时及时进行观测及记录；加强对冰凌资料的积累、分析，结合运行经验制定预防冰害事故措施。
五.根据线路设计和运行情况，对各种交叉跨越距离按可能发生的覆冰情况进行校验，重要交叉跨越档宜采用孤立档。
为减轻或防止导线脱冰跳跃和舞动对导线造成的损伤，悬挂导线时宜采用预绞丝护线条保护，不使用重锤和非固定型线夹。
六.北方地区初春季节冰雪开始融化，应提前清除绝缘子串上的冰雪，防止冰闪事故的发生。
也可采取一些防治措施：改变瓷（玻璃）绝缘子串的配置（如在绝缘子串中插入大盘径绝缘子），或在条件允许的情况下增加绝缘子串长度（如采用结构高度较高的绝缘子或适当增加片数）。
七.对已采用的防舞措施（装置），应定期进行巡视和检查，发现异常及时处理，确保其运行状况良好。
500kV输电线路覆冰闪络故障原因分析及防范措施内蒙古自治区呼和浩特市 010100摘要：覆冰积雪是美丽的自然现象。
然而。
对于输电线路。
覆冰则是一种自然灾害。
严重覆冰会引起输电线路机械和电气性能降低。
覆冰对输电线路机械和电气性能的影响导致覆冰事故频繁发生，已严重威胁了中国电力系统的安全运行，并造成了重大的经济损失和社会影响。
我国经济发展迅速，城市建设发展越来越快，优质电能能否得到正常的供应在国家发展，国民生活是否舒适等方面中占有举足轻重的地位。
而做好 500kV 架空输电线路防冰闪故障工作，是现阶段远程输电工作中迫在眉睫的任务，做好这项工作，才能有效降低事故的发生机率，避免对电能的浪费，对国家资源的浪费，同时也能够保护工作人员的生命安全。
关键词：500kV 架空输电线路；防冰闪；故障我国能源集中分布在西南、西北区域，远离东部经济中心，采用特高压交流输电技术，能实现远距离、大容量的电能传输。
为了缓解我国负荷中心和发电能源分布不均衡、输电容量日益提高和线路走廊日趋紧张的问题，我国需大力发展特高压交直流输电。
近年来，国家电网公司从我国能源战略高度出发，综合分析我国能源分布、能源传输需求和发展变化趋势，确定了建设以特高压电网为骨干网架、各级电网协调发展的坚强智能电网。
特高压输电线路具有输送容量大、送电距离远、输电损耗小、节省线路走廊等优点。
在我国海拔比较高的地区，尤其是在水系流域发达、地形复杂的山区，冬季覆冰闪络事故较为普遍。
一、冰闪形成的原因1、绝缘子串发生在积雪的前后，这时候线路很有可能会被覆冰，温度回暖以后冰融化，大量杂质因为冰释集中到表面，导致外面线路的绝缘性能下降。
水滴冻结过程中溶解的导电杂质还具有“晶释效应”，不管什么样的聚集方式水的杂质在冻结的过程都会被排出晶体外面，融冰之后，杂质的导电物质也会快速进入水膜，导致水膜的导电率提高，绝缘子串的闪络电压降低。
导致绝缘子覆冰闪络的主要原因之一是伞裙被冰棱桥接导致爬距失效。
输电线路覆冰危害及防冰除冰技术分析摘要：阐述了网架覆冰的形成机理，影响覆冰的各种影响因素，并对覆冰的危害进行了分析。
本文列举了近几年来国内外不同类型的覆盖冰监控技术和防冰、除冰技术，并对其进行了比较和分析，总结了其存在的问题，并提出了未来的研究和发展趋势。
关键词：电网覆冰；覆冰监测；除冰；防冰引言在自然环境中，电网的运行与气候、环境密切相关，由于气象条件的改变，电网在长期遭受风吹雨打的情况下，其运行的安全性将会大大降低。
近几年，大规模的输电线路覆冰事故频发，例如在2008年初出现的大规模低温，直接导致了经济损失1516.5万元，灾情人数突破一亿。
为减少或减少雨雪、冰雪灾害给电网带来的重大损失、降低维修费用和维护费用，保证人民群众日常生活和工作的供电需要，输电线路覆冰和除冰技术研究成为一个越来越迫切的课题。
1、输电线路覆冰的成因及危害1.1输电线路覆冰的成因自20世纪五十年代起，美国、俄罗斯、日本等国都对覆冰进行了大量的观测与研究。
根据其形成条件，可将其分为三大类：雨凇、雾凇和混合凇。
雨凇是一种很难清除的雾凇，它具有很强的粘性，但是它的形成条件比较苛刻。
由于被冻成了致密的透明冰锥，附着在接触面上，因此极易发生覆冰事故，对电力系统的各个部件都有很大的影响。
覆盖冰是一个复杂、多因素的过程，气象条件、线路安装条件、线路走向、绝缘子的尺寸、流经电流的大小等因素，都会对覆冰的影响。
在这些因素中，大气温度、液态水含量、空气中或云中的过冷水颗粒的直径、风速、风向等四个方面对覆盖冰盖的影响。
这4个因子对覆盖冰层的种类及严重性有重要影响。
电网覆盖冰的前提是：大气温度、传输线路各设备表面温度不能超过0℃；大气含水量超过85%；风速超过1米/秒。
此外，由于电场的吸引作用，使水珠粘附在电线上。
因此，与无电线相比，带电线路上覆冰的厚度要大得多。
在绝缘子类中，以复合绝缘子为例，其覆盖范围愈大，覆盖面积愈大，而下部伞裙覆盖的速度比上部和中部都要快。
输电导线覆冰舞动机理及防治措施
输电导线覆冰舞动机理及防治措施
一、输电导线覆冰舞动机理
输电导线覆冰舞动是指在寒冷的天气条件下，输电导线上的冰块或雪块会因气流的作用而被不断地刮擦，产生舞动效果，将随着气流的移动而舞动起来。
当冰块覆盖的面积越大，舞动的幅度也会更大，有时甚至会刮断输电线路，造成电网安全隐患。
输电导线覆冰舞动的主要机理是由于冰块被大风吹动，在导线表面会产生摩擦力，使得冰块不断地滑动，这就会产生输电导线覆冰舞动的现象。
此外，天气情况不同，气流强度也不尽相同，所以输电导线覆冰舞动的幅度也会有所不同。
二、输电导线覆冰舞动的防治措施
1.采取技术措施
（1）对输电线路的支撑结构进行加固，使其更加牢固，减少输电导线覆冰舞动的可能性。
（2）安装自动化监控系统，及时发现输电线路存在的异常情况，及时采取措施，防止输电线路受到损坏。
（3）配备定时自动清洗装置，使输电线路上的冰块得到及时清除，避免因覆冰而造成的危害。
2.采取操作措施
（1）建立完善的巡检制度，定期对输电线路进行检查，及时发现存在的问题，及时采取措施。
（2）及时观测气象信息，根据天气情况采取措施，如果气温低，风力较大，应及时采取措施，如采取增强支撑结构等措施，以防止输电导线受到损坏。
（3）及时采取除冰措施，及时清除输电线路上的冰块，以防止因冰块覆盖而造成的危害。
总之，输电导线覆冰舞动是一种不可预测的现象，其危害威力极大，如果不采取相应的措施，可能会造成严重的后果，因此，应该及时采取技术措施和操作措施，来有效地预防和控制输电导线覆冰舞动，以保障输电线路的安全运行。
第21卷第2期2008年6月江西电力职业技术学院学报Journa l of J i a ngx i Voca ti ona l and Techn i ca l College of Electr i c ityVol 121,No .2Jun .2008输电线路防覆冰事故的技术措施———综合治理熊先仁1,沈亚红1,杨 燕2(1.江西电力职业技术学院,江西 南昌 330032; 2.南昌供电公司,江西 南昌 330006)摘 要:为防止线路发生覆冰事故,首先在设计输电线路阶段应采用合适的抗冰设计措施;在设计阶段无法做到有效抗冰时,则应考虑采用合适的防冰和除冰技术措施。
关键词:输电线路;防覆冰事故;技术措施中图分类号:T M726 文献标识码:A 文章编号:1673-0097(2008)02-0001-03收稿日期:2008-04-01作者简介:熊先仁(1949-),男,江西高安人,教授,硕士,主要从事《输电线路设计》课程的教学和研究工作. 覆冰对架空输电线路的危害表现在造成杆塔变形、倒塔、导线断股、金具和绝缘子损坏、绝缘子闪络等事故。
今年的冰雪灾害造成的恶果,人们永世难忘。
防止冰害事故发生的方法从原理上可分为防冰方法和除冰方法。
为防止线路发生覆冰故障,首先在设计输电线路阶段采用合适的抗冰设计措施;在设计阶段无法做到有效抗冰时,应该考虑采用合适的防冰和除冰技术措施。
1 输电线路抗冰设计方法在设计阶段采取有效措施是防止输电线路冰害事故的最重要方法。
对重冰区输电线路采取加强抗冰设计的措施,往往比融冰、防冰以及其他后期措施更为合理和有效。
《重冰区架空输电线路设计规定》是根据我国重覆冰线路的特点,在总结以往运行经验的基础上,特别是抗冰线路运行经验的基础上制定的,可供重冰区送电线路设计参考使用。
因此,在对重覆冰地区送电线路进行设计时,应按国家制定的《重冰区架空输电线路设计规定》要求对输电线路进行设计。
1.1 认真调查气象条件、避开不利的地形总的来说,我国建立的专门为解决输电线路覆冰问题的观测站不多,设计部门在选择新建线路的气象条件时,除了收集气象部门的历史观测资料外,必须对沿线现有输电线路及通信线路的覆冰及运行情况进行深入的调查访问,认真听取当地居民有关历年冰凌频数、性质、分布及危害等方面的情况,邀请气象部门的专业技术人员共同踏勘、核实,综合分析,合理划分冰区和确定设计冰厚。
对于地形复杂多变的微气象覆冰区,应有计划地先期在沿线建立观测站,以便掌握覆冰的特征和资料。
当线路不可避免地要通过重覆冰地区时,应力求“避重就轻”,即进行线路路径选择时,应尽量做到避开最严重的覆冰地段,线路宜沿起伏不大的地形走线。
尽量避开横跨垭口、风道和通过湖泊、水库等容易覆冰的地带。
翻越山岭时应避免大档距、大高差。
沿山岭通过时,宜沿覆冰季节背风面或向阳面走线,应避免将转角点架设在开阔的山脊上,且转角角度不宜过大,如遇台地宽窄不一、不连续时,则应注意选取云雾不连续地段,达到减小覆冰概率和减轻覆冰程度的目的。
1.2 采取抗冰措施对于确定为重覆冰地段的输电线路,可根据其具体情况采取以下防冰抗冰措施。
1.2.1 防倒塔断线措施(1)在海拔较高、湿度较大、雨凇和雾凇易于形成的山顶、风口、垭口地带,对较长的耐张段,宜在中间适当位置设立耐张塔或加强型直线塔,以避免一基倒塌引起的连环破坏。
对其它微地形、微气象特性明显,历史上覆冰频繁发生的线段,也应参照事故线路安排技改和加强。
另外,针对地线上覆冰密度大这一特点,应加强地线支架的补强。
(2)对于档距较大的重覆冰地段,采取增加杆塔、缩小档距的措施,以增加导地线的过载能力,减轻杆塔荷载,减小不均匀脱冰时导地线相碰撞的机率。
对重覆冰区新建线路应尽量避免大档距,使重覆冰区线路档距较为均匀。
对于35k V 线路,档距一般在250m 以下;对于110k V 线路,档距一般在300m 以下;对于220k V 线路,档距一般在400m 以下;对于500k V 线路,档距一般在500m 以下;当地形受限制必须采用较大档距时,宜采用耐张塔或采用其他加强措施。
(3)加强杆塔、缩短耐张段长度。
将事故频繁、荷重较大、两侧档距相差较大及垂直档距系数小于0.6的直线杆塔采用加固措施后改为耐张塔;对于横跨峡谷、风口处则改为孤立档,并相应加强杆塔。
例如,对前后档距或高差角较大的铁塔提高冰厚等级,铁塔主材可选用Q390或Q420高强度钢,提高强度。
2 江西电力职业技术学院学报第21卷(4)改善杆塔结构、扩大导线与地线的水平位移。
(5)为减少或防止覆冰后钢芯铝绞线断线或断股,重覆冰区输电线路导线可采用高强度钢芯铝合金线或其他加强型的抗冰导线。
(6)为减轻或防止重覆冰区线路由于不平衡张力作用和脱冰跳跃振动而损害导线,宜采用预绞丝护线条保护导线。
(7)对于悬挂角与垂直档距较大的直线杆塔采用双线夹,以增加线夹出口处导线的受弯强度。
受微地形影响而产生由下往上吹的风使导线容易产生跳跃的局部地段,应采用双联双线夹,使绝缘子串强度增加,避免绝缘子球头弯曲或折断。
1.2.2 防绝缘子串冰闪措施(1)悬式绝缘子串增加大盘径伞裙阻隔法。
①大盘径绝缘子隔断,冰柱在直线悬式瓷绝缘子串的上、中、下部各更换一片大盘径绝缘子,阻断其冰凌的桥接通路。
②特制合成绝缘子向厂家定做上、中、下各有一片特大伞裙的合成绝缘子替换原运行的合成绝缘子。
③在原合成绝缘子上方加一片大盘径瓷绝缘子。
加特制伞裙或绝缘板(草帽型),用粘贴或热塑等方法将原有普通合成绝缘子与伞裙固定为一体或加草帽型绝缘板。
④双串绝缘子间应增大挂点间距或加装间隔装置。
(2)悬垂绝缘子串斜挂法。
绝缘子串V型及倒V型悬挂均可提高冰闪电压,但对直线杆塔悬垂绝缘子串改V型悬挂或改为倒V型悬挂工作量也很大,而《架空送电线路运行规程》规定,直线杆塔的绝缘子串顺线路方向的偏斜角不大于7.5°,这是从直线杆塔两侧的导线档距内的受力平衡来考虑的。
如果考虑了两侧平衡,有意将顺线路方向的绝缘子串偏斜角加大,也可改善冰闪电压。
(3)为防止杆塔横担上积水,冰水不致淌落到绝缘子串上,可在绝缘子串悬挂点处增设一块防水挡板。
(4)涂具有憎水性能的涂料。
可考虑在绝缘子表面覆涂具有憎水性能的涂料,降低冰与积覆物体表面的附着力,虽不能防止冰的形成但可使冻雨或雪在冻结或黏结到绝缘子之前就可在自然力,如风或绝缘子摆动时的力的作用下即能滑落,或者使冰或雪在绝缘子上的附着力明显降低,则同样可以达到防覆冰、减少线路出现冰害事故的目的。
1.2.3 防导线舞动措施(1)开展导线舞动观测,力求获取全面的基础数据和资料,划分出舞动易发区域。
1990年前后辽宁电网的导线舞动观测获取了第一手气象资料、导线舞动基础资料、录像资料,并绘出了全省易舞动区域分布图,以备设计避让时参考。
(2)改进铁塔紧固方式,加强易舞动地区杆塔强度。
220～500k V输电线路耐张杆塔位于导线舞动系统的终端,相当于一个刚性阻尼器,舞动能量经横担、塔身到地面而消耗,其所受的交变应力最大,其紧固件最容易松扣或受到钢材相对运动的剪切力。
因此应加强易舞区耐张塔螺栓和塔杆强度,必要时采用高强度螺栓。
对杆塔节点螺栓,特别是横担螺栓采取防松措施(500k V线路董辽线舞动段曾经使用过)。
(3)对易舞动区域线路(特别是<220k V的直线杆塔),设计时加大导线间距离(包括垂直距离和水平偏移),这不能避免导线舞动,但可避免它造成的相间短路。
如大连新明左右线1997年将易舞段原66k V塔更换成110k V铁塔,垂直间距由2.5m改为3.5m,水平偏移由0.5m改为1m,投运后未发生导线舞动混线事故;66k V连周线17号～18号鼓型塔三相垂直距离原2m改为上中横担3.4m,中下横担2.5m后,均未再发生舞动混线故障。
二是采用气流干扰线,破坏导线覆冰后的空气动力学特性,改变导线受力条件,以其阻尼性能抑制导线舞动。
此法不改变导线和杆塔的受力,投资小,效果好,但需根据线路的导线直径、档距及舞动半波数单独设计,通用性有限。
如1993年鞍山66k V鞍灵线43号-44号、52号-53号中相导线安装了干扰线,导线舞动时加装集中防振锤的相线发生了舞动,而加装干扰线的中相则从未发生舞动。
(4)利用失谐摆、重锤、集中防振锤的阻尼作用抑制起舞条件,但对不同线路效果各异,因这些装置的设计特性不能完全耦合所有频率的导线舞动。
如针对2003年500k V龙斗、斗双等输电线路发生的舞动,就采用基于动力稳定性机理的双摆防舞器作为防舞方案。
针对中山口大跨越工程的舞动,采用了双摆防舞器,对200k V、500k V一般档距线路采用了偏心重锤式防舞器。
(5)66k V线路加装复合绝缘相间间隔棒,防止舞动时相间短路,如盘锦田大线、大连岔瓦东线17号一18号实施后效果良好。
合理调整导线驰度亦可防止混线,如盘锦电业局曾在设计允许的范围内将易舞线段上线弛度收紧2.5%,下线弛度放松2.5%～5%,中线不变,实施后未发生重复混线故障。
(6)新线路采用双绞线导线,不但可提高输电能力,而且其阻尼特性可破坏导线覆冰形状,改变其空气动力学特性,防止舞动。
2 输电线路防冰、除冰方法防覆冰方法是在覆冰物体覆冰前采取各种有效技术措施,使各种形式的冰在覆冰物体上无法积覆,或即使积覆其总的覆冰荷载也能控制在物体可承受的范围内。
除冰方法定义为物体覆冰达到危险状态后采取有效措施,部分或全部除去物体上覆冰的方法或措施。
一般来说,只有当设计阶段无法达到抗冰目的和无法了解输电线路的局部地区的准确覆冰情况时,才采取后期防冰除冰技术方法。
国内外用来防冰、除冰的方法有很多,这些方法从类别上可分为:①热力融冰法。
包括潮流分配、短路电流、铁磁线、热气、热吸收器、电磁波微波激光器等。
②机械破冰法。
包括风力、电磁力、强力振动、电磁脉冲、超声振动、气动法等。
③自然被动法。
包括平衡导线重量、使用防雪环、使用憎水、憎冰性涂料等。
以上防冰、除冰的方法中可用于输电线路的方法有改变潮流分配法、短路融冰法等。
2.1 改变潮流分配融冰工程应用中针对输电线路最方便、有效、适用的除冰方法为增大线路传输负荷电流。
相同气候条件下,重负载线路覆冰较轻或不覆冰,轻载线路覆冰较重,而避雷线与架空地线相对于导线覆冰更多,这一现象与导线通过电流时的焦耳效应有关。
当负荷电流足够大时,导线自身的温度超过冰点,则落在导体表面的雨雪就不会结冰。
第2期熊先仁,沈亚红,杨 燕:输电线路防覆冰事故的技术措施———综合治理3 为防止导线覆冰,对220k V及以上轻载线路,主要依靠科学的调度,提前改变电网潮流分配,使线路电流达到临界电流以上;110k V及以下变电所间的联络线,可通过调度让其带负荷运行,并达临界电流以上;其他类型的重要轻载线路,可采用在线路末端变电所母线上装设足够容量的并联电容器或电抗器以增大无功电流的办法,达到导线不覆冰的目的,提升负荷电流防止覆冰。
