第一节模具腐蚀皮纹工艺原理及其流程模具蚀纹又称咬花、晒纹、烂纹、蚀刻，都是模具表面纹面处理的同一工艺，只是叫法不同。
晒纹又有幼纹、细纹、粗纹、皮纹等纹路粗细种类。
英文一般如下写法：mould texture、mold texture、mould texturing、mold texturing。
塑胶模具钢蚀刻工艺：是一种在巳加工完成模具表面需要突出的部位,制造一种有纹面组织的模具表面处理方法。
图像腐蚀又称皮纹、皮纹蚀刻，这种皮纹结构可以使塑胶产品表面更方便的握持,同时还能保护产品表面以及提供良好的视觉效果；蚀刻技术能够制作许多种自然的或是人造皮纹组织图案。
一、晒纹原理与步骤：晒纹工序是目前最常用的在钢材表面形成一层惰性保护层的方法。
1.1首先,利用相片和电脑技术制成特定的蚀刻图案菲林底片;1.2然后一步步将菲林底片粘贴到干净的模具表面,并手工修正粘贴过程中的缝隙;1.3接下来将工件置于紫外线灯照射下,并在一个配好的照像液中显影；1.4随后,在精密控制的情况下,模具表面会被某种酸液根据显影后的蚀刻图案腐蚀成具有特定深度的图案层；整个腐蚀过程是将适量的经过精确配比的酸溶液如硝酸或氯化铁,制成酸液池然后将工件放进酸液池中,或者将酸液直接以喷雾的形式喷至模具表面。
可根据不同的蚀刻深度或者图案复杂程度来选择具体蚀刻时间长短，通常蚀刻深度在0.1-0.5mm之间。
1.5此外,许多模具表面的蚀刻图案是由多次腐蚀或者多层蚀刻图案菲林制成的,这就需要经过多个蚀刻步骤和多个特殊图案的菲林组合起来才能实现。
二、晒纹工艺流程：底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理（模具清洗→IQC检查→粘模）→贴花转印→干燥→修整→表面腐蚀（氧化）→表面处理→OQC检验→清理、防锈→包装出货。
咬花样板确定流程:客户规格→提供样品的咬花测试→资料确认→咬花板模具送咬花→咬花板模具的测试→咬花板模具的试模→咬花样板检测怀客户样品对比→客户签字确认→正式模具送咬花→咬花模具测试→合格安排组装/试模→成品咬花测试→签样。
火花纹是铜公放电时在模具表面留下的烧蚀痕迹。
电火花冲出来的时候可以有粗的和细的火花纹与咬花的区别：火花纹其纹面是麻点，麻点粗细程度可以通过火花机的电流调整，但花纹形式就只有一种而晒纹，其花纹形式多样，当然火花纹也能作出来。
其纹面深度也可以有深有浅，有粗有细，花样很多。
有的纹路用放电可以做出来用晒纹的话也可以做出来！一般来说！电火花的纹路是以点起纹的！看起来有点像水泥块表面细沙的效果．而晒纹是通过绘画非林然后用药水腐蚀模具工件的表面．达到与非林图案相同的表面效果．晒纹表面看起来点凸点与凸点之间有相连的感觉．火花纹是铜工时放电产成的，其纹路相似，而粗细由当时的电流决定，而且分布不是非常均匀，深度较浅。
晒纹则是用化学方式腐蚀出来的，我们可以控制其产生的区域，其纹路多样，分布均匀，深度可以控制（比如我们可以用晒纹的方式刻字）。
一般来说，晒纹比火花纹更规则。
另台湾人称晒纹为咬花。
个人感觉这些不是非常重要，重要的是客户的选择，火花纹简单而且便宜，如果要做晒纹，则必须先对模具抛光，而且工艺复杂，对模具材料和拔模角度都有要求。
设计时需要多加注意。

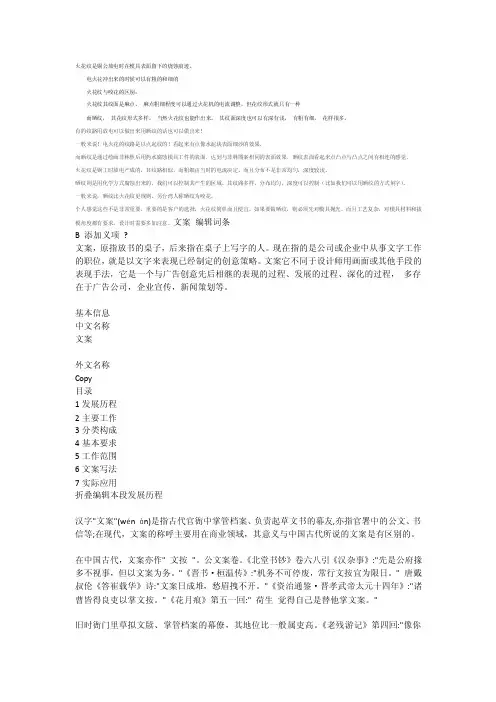

文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。
在中国古代，文案亦作" 文按"。

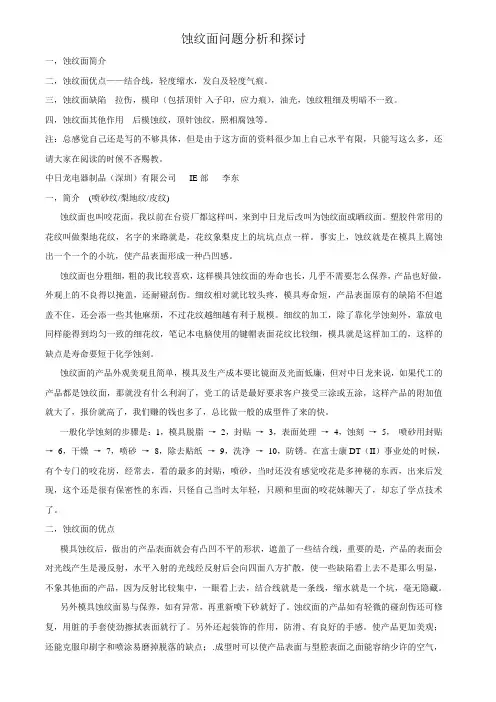

蚀纹面问题分析和探讨一，蚀纹面简介二，蚀纹面优点——结合线，轻度缩水，发白及轻度气痕。
三，蚀纹面缺陷---拉伤，模印（包括顶针-入子印，应力痕），油光，蚀纹粗细及明暗不一致。
四，蚀纹面其他作用---后模蚀纹，顶针蚀纹，照相腐蚀等。
注：总感觉自己还是写的不够具体，但是由于这方面的资料很少加上自己水平有限，只能写这么多，还请大家在阅读的时候不吝赐教。
中日龙电器制品（深圳）有限公司IE部李东一，简介(喷砂纹/梨地纹/皮纹)蚀纹面也叫咬花面，我以前在台资厂都这样叫，来到中日龙后改叫为蚀纹面或晒纹面。
塑胶件常用的花纹叫做梨地花纹，名字的来路就是，花纹象梨皮上的坑坑点点一样。
事实上，蚀纹就是在模具上腐蚀出一个一个的小坑，使产品表面形成一种凸凹感。
蚀纹面也分粗细，粗的我比较喜欢，这样模具蚀纹面的寿命也长，几乎不需要怎么保养，产品也好做，外观上的不良得以掩盖，还耐碰刮伤。
细纹相对就比较头疼，模具寿命短，产品表面原有的缺陷不但遮盖不住，还会添一些其他麻烦，不过花纹越细越有利于脱模。
细纹的加工，除了靠化学蚀刻外，靠放电同样能得到均匀一致的细花纹，笔记本电脑使用的键帽表面花纹比较细，模具就是这样加工的，这样的缺点是寿命要短于化学蚀刻。
蚀纹面的产品外观美观且简单，模具及生产成本要比镜面及光面低廉，但对中日龙来说，如果代工的产品都是蚀纹面，那就没有什么利润了，党工的话是最好要求客户接受三涂或五涂，这样产品的附加值就大了，报价就高了，我们赚的钱也多了，总比做一般的成型件了来的快。
一般化学蚀刻的步骤是：1，模具脱脂→2，封贴→3，表面处理→4，蚀刻→5，喷砂用封贴→6，干燥→7，喷砂→8，除去贴纸→9，洗净→10，防锈。
在富士康DT（II）事业处的时候，有个专门的咬花房，经常去，看的最多的封贴，喷砂，当时还没有感觉咬花是多神秘的东西，出来后发现，这个还是很有保密性的东西，只怪自己当时太年轻，只顾和里面的咬花妹聊天了，却忘了学点技术了。

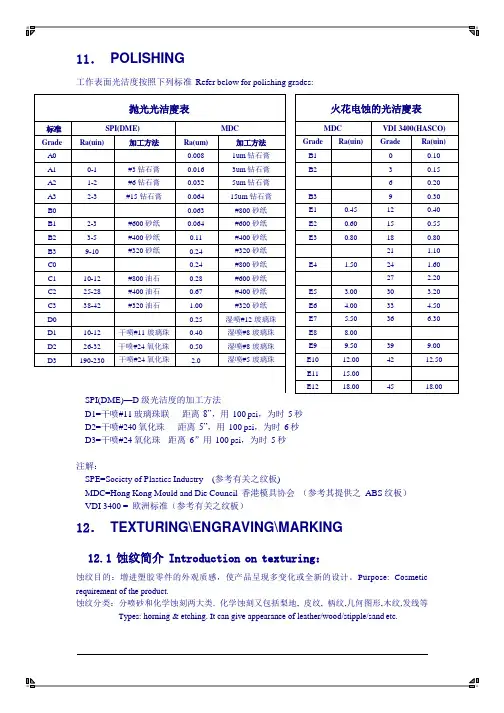

11．POLISHING工作表面光洁度按照下列标准Refer below for polishing grades:抛光光洁度表火花电蚀的光洁度表标准SPI(DME)MDC MDC VDI3400(HASCO) Grade Ra(uin)加工方法Ra(um)加工方法Grade Ra(uin)Grade Ra(uin) A00.0081um钻石膏B100.10 A10-1#3钻石膏0.0163um钻石膏B230.15 A21-2#6钻石膏0.0325um钻石膏60.20 A32-3#15钻石膏0.06415um钻石膏B390.30 B00.063#800砂纸E10.45120.40 B12-3#600砂纸0.064#600砂纸E20.60150.55 B23-5#400砂纸0.11#400砂纸E30.80180.80 B39-10#320砂纸0.24#320砂纸21 1.10 C00.24#800砂纸E4 1.5024 1.60 C110-12#800油石0.28#600砂纸27 2.20 C225-28#400油石0.67#400砂纸E5 3.0030 3.20 C338-42#320油石 1.00#320砂纸E6 4.0033 4.50 D00.25湿喷#12玻璃珠E7 5.5036 6.30 D110-12干喷#11玻璃珠0.40湿喷#8玻璃珠E88.00D226-32干喷#24氧化珠0.50湿喷#8玻璃珠E99.50399.00 D3190-230干喷#24氧化珠 2.0湿喷#5玻璃珠E1012.004212.50E1115.00E1218.004518.00 SPI(DME)—D级光洁度的加工方法D1=干喷#11玻璃珠联--距离8”，用100psi，为时5秒D2=干喷#240氧化珠--距离5”，用100psi，为时6秒D3=干喷#24氧化珠--距离6”用100psi，为时5秒注解：SPE=Society of Plastics Industry(参考有关之纹板)MDC=Hong Kong Mould and Die Council香港模具协会（参考其提供之ABS纹板）VDI3400=欧洲标准（参考有关之纹板）12．TEXTURING\ENGRAVING\MARKING12.1蚀纹简介Introduction on texturing：蚀纹目的：增进塑胶零件的外观质感，使产品呈现多变化或全新的设计。
火花纹是铜公放电时在模具表面留下的烧蚀痕迹。
电火花冲出来的时候可以有粗的和细的
火花纹与咬花的区别：
火花纹其纹面是麻点，麻点粗细程度可以通过火花机的电流调整，但花纹形式就只有一种
而晒纹，其花纹形式多样，当然火花纹也能作出来。
其纹面深度也可以有深有浅，有粗有细，花样很多。
有的纹路用放电可以做出来用晒纹的话也可以做出来！
一般来说！电火花的纹路是以点起纹的！看起来有点像水泥块表面细沙的效果．
而晒纹是通过绘画非林然后用药水腐蚀模具工件的表面．达到与非林图案相同的表面效果．晒纹表面看起来点凸点与凸点之间有相连的感觉．
火花纹是铜工时放电产成的，其纹路相似，而粗细由当时的电流决定，而且分布不是非常均匀，深度较浅。
晒纹则是用化学方式腐蚀出来的，我们可以控制其产生的区域，其纹路多样，分布均匀，深度可以控制（比如我们可以用晒纹的方式刻字）。
一般来说，晒纹比火花纹更规则。
另台湾人称晒纹为咬花。
个人感觉这些不是非常重要，重要的是客户的选择，火花纹简单而且便宜，如果要做晒纹，则必须先对模具抛光，而且工艺复杂，对模具材料和拔模角度都有要求。
设计时需要多加注意。
