伺服电机及选型
伺服电机是一种能够精准控制转速和位置的电动机，通常用于需要精度和稳定性要求较高的应用场合，如工业自动化、机器人、航空航天、医疗设备等。
伺服电机选择的关键因素包括控制器、电机类型、电机规格和驱动器等。
控制器是伺服系统的核心部件，它能够通过反馈控制实现对伺服电机的精准控制。
常见的控制器包括PID控制器和LQG控制器。
对于需要高精度运动控制的应用，建议选用高精度的控制器。
电机类型是选择伺服电机时需要考虑的另一个重要因素。
目前市场上常见的伺服电机类型包括直流伺服电机和交流伺服电机。
直流伺服电机通常具有较高的转矩和功率密度，适用于高负载和高功率的应用，而交流伺服电机通常具有更高的效率和更好的动态响应特性，适用于需要更高的精度和响应速度的应用。
电机规格是伺服电机选择的另一个关键因素。
常见的电机规格包括额定功率、额定转矩、额定电压、额定电流和最大旋转速度等。
在选择电机规格时，需要根据实际应用场景中所需的功率和转矩确定合适的规格。
综上所述，选择合适的伺服电机需要考虑控制器、电机类型、电机规格和驱动器等多个因素。
在选择伺服电机时，需要根据实际应用场景中的需求，选择适合的电机类型和规格，配合高精度的控制器和驱动器，以满足高精度和高可靠性的运动控制需求。
伺服电机选型的原则和注意事项一、伺服电机如何选型伺服电机的选型要注意很多方面，首先是根据交流伺服电机的特点挑选。
交流伺服电机的特点是运行范围广泛，没有自转现象，启动转矩较大。
对比传统的步进电机，伺服电机的优点是控制的精度有所提高，在低频运行时有较好的稳定性，不会出现异常震动。
伺服电机转矩大的特点也就决定了其具有很好的过载能力，承受过载的程度比步进电机高三倍。
伺服电机的可靠性更高，是因为其具有高效的控制系统，其采用闭环控制的特点，利用各个区域部件的反馈，很好的控制速度起到提高伺服电机运行精度的作用。
交流伺服电机因其超高的稳定性，以及良好的控制系统常被应用到一些高精度的机械设备。
这些高尖端设备往往对伺服电机的型号有不同要求，下面笔者来详细介绍如何选型。
（1）选择正确的负载电机惯量比所选伺服电机的惯量比关系着伺服电机能否发挥最大效能。
尤其对于那些高精度机械而言，只有选择好合适的惯量比，才能够保证机器平稳运行，以及关系到能否生产出合格产品。
惯量比为何能影响产品加工精度，以及为何对高精度机器影响巨大，这是由伺服电机运行特点所决定的。
1/ 5首先，如果惯量比要比实际所选用数值大就会导致发生异常震动，不利于操控机器。
导致生产不够精细，导致机器反应时间变慢影响整个系统的稳定性和运行精度。
不同机型伺服电机的允许负载电机惯量比不同，这就要相关技术人员在挑选时要多方面分析计算负载惯量，查选伺服电机参数手册，选择合适自己的机型。
（2）转速、转矩适合电机的转速、转矩决定输出功率以及机器运行时的稳定性。
首先在电机额定转速下运行，其输出的功率要与所用机器所需功率相近，避免不必要的浪费。
在进行机器的转速调节时，值得注意的是恒转矩调节，恒转矩调节是指在电机不论是高转速运行还是低转速运行它们所输出的转矩都是恒定不变的。
这种输出情况下是最稳定的。
伺服电机的转矩的要求是要接近所需的，余量不可以太大。
如短时间内增大电机的运转速率，各种电机的最大转矩也会有所不同。
伺服电机分类与选型流程伺服电机是一种能够根据控制信号来驱动机械系统运动的电机。
它具有高精度、高控制性能和高可靠性的特点，广泛应用于工业自动化控制、仪器仪表和机器人等领域。
根据应用场景的不同，伺服电机可以分为直流伺服电机和交流伺服电机两大类，每一类又有其各自的特点和选型要点。
一、直流伺服电机的分类与选型流程：1.分类：直流伺服电机根据电源电压的不同可以分为低压直流伺服电机（12V、24V）和高压直流伺服电机（48V、60V、72V等）。
2.选型流程：（1）确定应用场景：根据具体应用的需要，确定伺服电机的功率、扭矩和转速等参数。
（2）验证电源电压：根据选定的电机功率和转速要求，验证电源电压是否能够满足电机的工作要求。
如果电源电压不足，则需要使用电源升压器或者选择合适的电压级别的伺服电机。
（3）确定电机型号：根据电机的工作要求，包括负载特性、控制要求和环境要求等，确定合适的电机型号。
（4）选取驱动器：根据电机的功率和控制要求，选取合适的驱动器。
驱动器的选择要考虑到驱动器的保护功能、通信接口和控制算法等因素。
（5）试运行与调试：在选定的电机和驱动器之间进行试运行和调试，验证系统的性能和稳定性。
二、交流伺服电机的分类与选型流程：1.分类：交流伺服电机根据电机的控制方式可以分为位置控制型和矢量控制型。
位置控制型伺服电机根据电机转子结构的不同可以分为无刷交流伺服电机（BLAC）和有刷交流伺服电机（BLDC）；矢量控制型伺服电机则可以分为感应交流伺服电机（IM）和永磁同步交流伺服电机（PMSM）。
2.选型流程：（1）确定应用场景：根据具体应用的需要，确定伺服电机的功率、扭矩和转速等参数。
（2）验证电源电压：根据选定的电机功率和转速要求，验证电源电压是否能够满足电机的工作要求。
如果电源电压不足，则需要使用电源升压器或者选择合适的电压级别的伺服电机。
（3）确定电机型号：根据电机的工作要求，包括负载特性、控制要求和环境要求等，确定合适的电机型号。
伺服电机选型手册1. 引言伺服电机是一种能够精确控制运动位置、速度和力矩的电动机。
它通常由电机、编码器和伺服驱动器组成，可以在工业控制、自动化生产等领域中广泛应用。
本选型手册将为您介绍伺服电机的选型原则和方法，并为您提供一些建议，帮助您选择适合的伺服电机，以满足您的应用需求。
2. 选型原则在选择伺服电机时，我们应考虑以下几个原则：2.1 负载特性分析首先，我们需要分析应用的负载特性，包括负载的惯性、负载的运动模式（连续运动或间歇运动）、负载的最大运动速度和力矩等。
通过对负载特性的分析，可以确定所需的电机功率和扭矩。
2.2 控制精度要求控制精度是另一个重要考虑因素。
不同的应用对控制精度有不同的要求。
如果需要更高的控制精度，通常需要选择具有更高分辨率的编码器和更精确的驱动器。
2.3 环境条件环境条件也会影响伺服电机的选型。
例如，如果应用环境存在较高的温度或湿度，我们应选择具有较高的防护等级的伺服电机。
2.4 成本和可靠性最后，我们还需要考虑成本和可靠性因素。
根据应用需求和预算限制，选择合适的伺服电机，并确保其具有足够的可靠性，以避免故障和停机造成的损失。
3. 选型方法在选型伺服电机时，可以按照以下步骤进行：3.1 确定负载惯性和负载模式首先，确定应用的负载特性，包括负载的惯性和运动模式。
惯性可以通过负载的质量和尺寸计算得出。
运动模式可以根据应用的工作周期和停顿时间来确定。
3.2 计算所需的功率和扭矩根据负载的特性，计算所需的电机功率和扭矩。
功率计算公式如下：功率（W）= 扭矩（Nm） × 转速（rad/s）3.3 确定控制精度要求根据应用的控制精度要求，确定所需的编码器分辨率和驱动器性能。
3.4 选择合适的型号和规格根据以上计算结果和需求，选择合适的型号和规格的伺服电机。
可以参考厂商提供的技术手册和产品目录，查找符合要求的伺服电机型号。
3.5 考虑环境条件和成本要素在最终选择伺服电机之前，考虑应用环境条件和成本要素。
伺服电机选型的原则和注意事项
伺服电机是一种可以精密控制位置和速度的电机。
在使用伺服电机时,需要根据具体的应用场景选型。
下面介绍一下伺服电机选型的原则和注意事项。
一、选型原则
1. 电机输出功率选择：根据所需的输出扭矩和转速来选择选择电机输出功率。
2. 电机扭矩选择：根据应用中的负载特点选择适合的扭矩范围的电机。
4. 电机控制方式选择：根据应用场景选取适合的通信方式，是否支持多轴联动以及其它基本控制功能。
5. 电机的精度选择：选择符合精度要求的电机。
二、选型注意事项
1. 环境温度：环境温度是选型的一个非常重要的因素，因为电机在运行时会产生热量,如果工作环境温度过高,就会影响电机的使用寿命。
2. 额定电压：电机的额定电压需要符合工作环境的电源条件,不能超出电机的电压范围。
3. 性能要求：应根据具体的应用场景，如加速、减速、负载变化等进行选型。
4. 扭矩曲线：扭矩曲线可以显示电机的性能,如低速扭矩和最大扭矩，以及电机性能曲线的平滑程度等,因此,在选型时需要注重扭矩曲线的性能。
5. 成本选择：除了技术性能之外，成本也是考虑选型的重要因素之一，需要根据可承受的经济压力选择价格适宜的伺服电机。
在选型之前，应该要考虑设备所使用的情况，具体的应用场景，这样才能选对更适合的伺服电机，这样才能使整个系统更加稳定可靠。

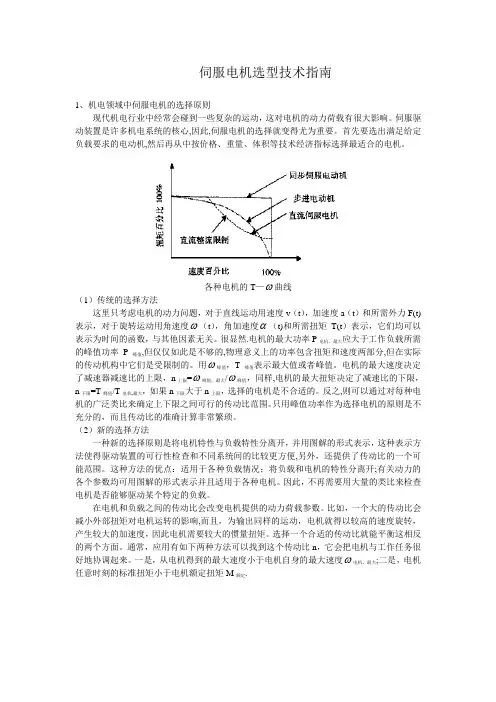

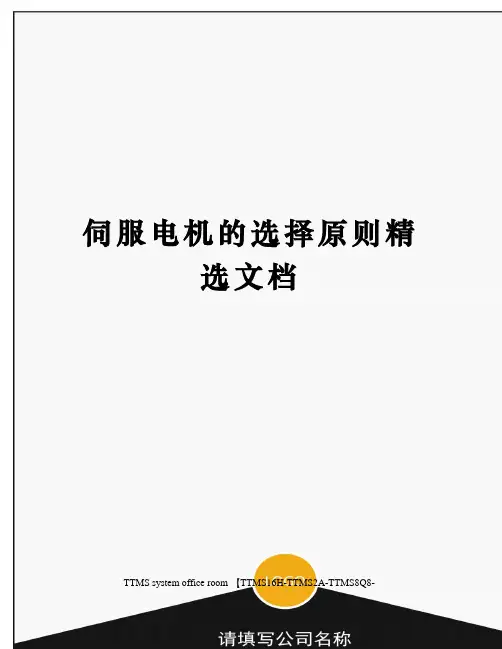

伺服电机的选择原则精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-1、机电领域中伺服电机的选择原则现代机电行业中经常会碰到一些复杂的运动，这对电机的动力荷载有很大影响。
伺服驱动装置是许多机电系统的核心，因此，伺服电机的选择就变得尤为重要。
首先要选出满足给定负载要求的电动机，然后再从中按价格、重量、体积等技术经济指标选择最适合的电机。
各种电机的T- 曲线（1）传统的选择方法这里只考虑电机的动力问题，对于直线运动用速度v(t)，加速度a(t)和所需外力F(t)表示，对于旋转运动用角速度 (t)，角加速度 (t)和所需扭矩T(t)表示，它们均可以表示为时间的函数，与其他因素无关。
很显然。
电机的最大功率P电机，最大应大于工作负载所需的峰值功率P峰值，但仅仅如此是不够的，物理意义上的功率包含扭矩和速度两部分，但在实际的传动机构中它们是受限制的。
用峰值，T峰值表示最大值或者峰值。
电机的最大速度决定了减速器减速比的上限，n上限= 峰值，最大/ 峰值，同样，电机的最大扭矩决定了减速比的下限，n下限=T峰值/T电机，最大，如果n下限大于n上限，选择的电机是不合适的。
反之，则可以通过对每种电机的广泛类比来确定上下限之间可行的传动比范围。
只用峰值功率作为选择电机的原则是不充分的，而且传动比的准确计算非常繁琐。
（2）新的选择方法一种新的选择原则是将电机特性与负载特性分离开，并用图解的形式表示，这种表示方法使得驱动装置的可行性检查和不同系统间的比较更方便，另外，还提供了传动比的一个可能范围。
这种方法的优点：适用于各种负载情况；将负载和电机的特性分离开；有关动力的各个参数均可用图解的形式表示并且适用于各种电机。
因此，不再需要用大量的类比来检查电机是否能够驱动某个特定的负载。
在电机和负载之间的传动比会改变电机提供的动力荷载参数。
比如，一个大的传动比会减小外部扭矩对电机运转的影响，而且，为输出同样的运动，电机就得以较高的速度旋转，产生较大的加速度，因此电机需要较大的惯量扭矩。
