振动研磨机使用说明
书
三次元振动研磨机应用行业：
三次元振动研磨机在自行车、铝压铸件、锌压铸件、家具五金、服装五金、箱包五金件、眼镜配件、钟表配件、锁、电子配件、各类首饰、珠宝及粉末冶金、树脂等；针对于不锈钢、铁、铜、锌、铝、镁合金等材质经冲压、压铸、铸造、锻造，针对于线材、陶瓷、玉石、珊瑚、合成树脂、塑料、瓷器等材质物品表面抛光、倒角、去除毛边、除锈、粗磨光、精密磨光、光泽打光。

三次元振动研磨机的产品说明:
三次元振动研磨机采用先进的螺旋流动，三次元振动的加工原理，可实现大批量生产，省人、省力、省能源。

振动研磨机适用于中小尺寸工件的表面抛光、倒角、去除毛边、磨光、光泽打光处理，处理后不破坏零件的原有形状和尺寸精度，可消除零件内部应力，并提高了零件表面光洁度、精度.
三次元振动研磨机的特点：
1. 三次元振动研磨机振幅较大、翻转较强、切削力高，适用于较小型工作之研磨抛光。

2. 三次元振动研磨机适用大批量中、小、尺寸零件的研磨抛光加工，提高工效6~10倍,节省成本大约1/
3.
3. 三次元振动研磨机适用于铝、铜、铝合金、铁、白铁、锌、镁合金等，各种金属之去毛边、去批风、倒角、抛光均可。

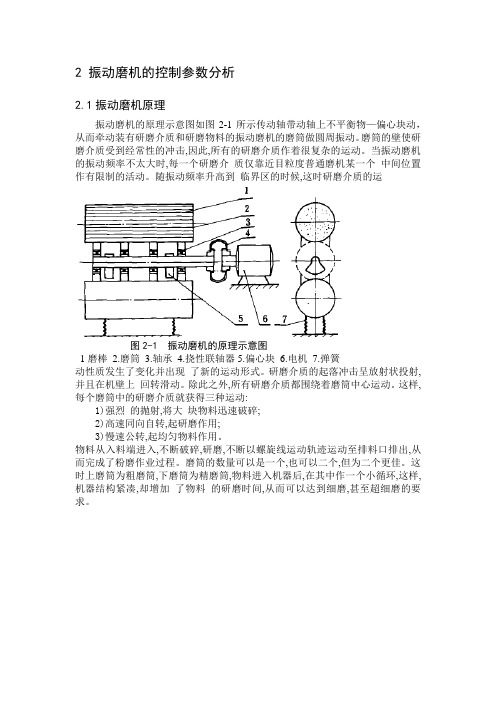

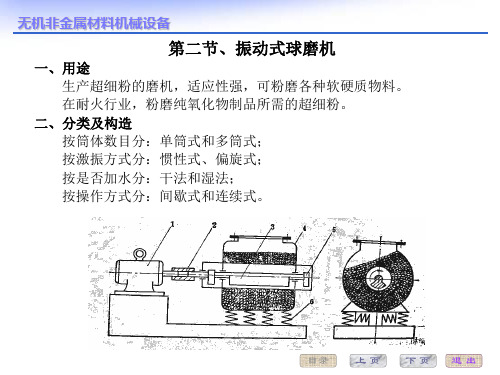

2 振动磨机的控制参数分析2.1振动磨机原理振动磨机的原理示意图如图2-1所示传动轴带动轴上不平衡物—偏心块动，从而牵动装有研磨介质和研磨物料的振动磨机的磨筒做圆周振动。

磨筒的壁使研磨介质受到经常性的冲击,因此,所有的研磨介质作着很复杂的运动。

当振动磨机的振动频率不太大时,每一个研磨介质仅靠近目粒度普通磨机某一个中间位置作有限制的活动。

随振动频率升高到临界区的时候,这时研磨介质的运图2-1 振动磨机的原理示意图1磨棒2.磨筒3.轴承4.挠性联轴器5.偏心块6.电机7.弹簧动性质发生了变化并出现了新的运动形式。

研磨介质的起落冲击呈放射状投射,并且在机壁上回转滑动。

除此之外,所有研磨介质都围绕着磨筒中心运动。

这样,每个磨筒中的研磨介质就获得三种运动:1)强烈的抛射,将大块物料迅速破碎;2)高速同向自转,起研磨作用;3)慢速公转,起均匀物料作用。

物料从入料端进入,不断破碎,研磨,不断以螺旋线运动轨迹运动至排料口排出,从而完成了粉磨作业过程。

磨筒的数量可以是一个,也可以二个,但为二个更佳。

这时上磨筒为粗磨筒,下磨筒为精磨筒,物料进入机器后,在其中作一个小循环,这样,机器结构紧凑,却增加了物料的研磨时间,从而可以达到细磨,甚至超细磨的要求。

图2-2传动轴带动轴上不平衡物 1偏心块 2.主轴 3.轴承和轴承座2.2动力学分析振动磨机属于线性非共振式惯性振动机它的力学模型如图2-3所示。

以力学模型图为依据,按照达伦培尔原理,可以建立机体的振动方程。

参看图,作用振动体 上的包括机体惯力、阻尼力、弹性力和激振力。

在振动的每一瞬时,这些力的和应为零。

换句话说,振动系统中作用于质量上的所有力的和应为零,所以可写出下列振动方程：()()200200sin {cos m m y fy Ky m r t m m x fx m r t ωωωω+++=++=（2—1）式中图2-3 式中m —振动机体的计算质量，p m mm m K m =+ （2—2）p m —振动机体的实际质量；m K —物料的结合系数； m m —物料的实际质量；f —等效阻力系数；K —隔振弹簧在垂直方向上的刚度；0m —偏心块的质量；r —偏心块的偏心距；ω—传动轴的回转角速度；,,,,y y y x x x 和—振动机体在方向和方向的位移速度和加速度。

振动研磨机介绍：通过振动电机高速旋转所产生的激振力有弹簧的作用，使研磨槽内的研磨石、水和研磨液同被加工的零件产生规律的相对运动。

然后得到互相挤压，吧凸出于零件表面的毛刺或氧化层磨掉，亦可将锐角倒圆和光亮抛光等。

振动抛光机式对产品的表面进行一个去披风和抛光的作用，可是去披风的速度我就不敢恭维了，但振动研磨机其最大优点在于抛光，他能把工件表面打到可以照出人影的效果，在研磨过程中还可以有效防止有些易变型产品在研磨后不会变型。

所以振动研磨机还是成为当下最实用的研磨抛光设备。

1、采用世界上先进的螺旋翻滚流动，三次元振动的原理，式工件与滚抛磨料相互研磨。

2、加工过程不破坏工件的原有尺寸，大小及形状。

3、适用大批量大、中、小尺寸的光饰光整加工，提高效率6-10倍。

4、实现自动化，无人化作业，操作方便，在工作过程中可随时抽查工件的加工情况。

随着工业的发展和人民生活水平的逐步提高，在金属制品的工艺上呈现出多样化和多元化，对金属表面的处理也有了较苛刻的要求。

但在表面处理方面是个技术活，所以用工成本较高、效率低，且劳动环境较差，因此从业人员难聘。

以上绝大部分难题和矛盾都可以通过振动研磨抛光机来解决，但一次性投资成本较高。

如果每天产量不高的话就不划算。

金属表面处理的厂家也可以跟据贵司批量大小而选择适合自己企业使用的振动研磨抛光机能实现自动化、无人化作业，操作方便，在工作程中，可随时抽查零件的加工情；可以自动将磨料与工件分开，实现自动选料，节省人工开销。

下面主要介绍下我司振动研磨抛光机的功能及使用说明：振动研磨抛光机具体操作方法：如果振机的翻转速度较慢，可以将上偏心块调至时钟12点钟的位置，并在上偏心块上附加一块铁板，增加上偏心块的重量；如果振机的振动力不够强，上偏心块调至时钟12点钟的位置，下偏心块调至时钟7~9点钟的位置。

江苏昆山国林研磨高效率去毛刺振动研磨机（去毛刺震动光饰机|去毛刺振动机）GSP系列，规格齐全，拥有60升-1200升的完整系列。
