供水管道穿越工程方案一、前言供水管道穿越工程是指在道路、铁路、河渠、建筑物等设施下方进行供水管道敷设的一种工程，属于市政基础设施建设工程的重要组成部分。

供水管道的穿越工程需要充分考虑地质条件、环境保护、施工安全等多方面因素，以确保工程顺利进行，供水管道安全运行。

本文将针对供水管道穿越工程的方案制定进行详细阐述和分析，以期为相关工程提供可行的解决方案。

二、工程目的供水管道穿越工程的目的是为了在保障供水管道正常运行的前提下，将供水管道从一个地方敷设至另一个地方，且尽量减少对周围环境的影响。

同时，还需考虑施工安全、地质条件、经济成本等因素，使得工程在整体上达到经济、安全、环保的要求。

三、工程范围本次供水管道穿越工程的范围主要涉及：1. 管道路径规划：确定供水管道的输送路径，考虑道路、铁路、河渠、建筑等设施的位置，并规划穿越点的选址。

2. 工程设计：包括供水管道的材料、规格、制作标准、穿越点钻孔设计和支撑设计等。

3. 施工安全：考虑穿越工程对周围环境和设施的影响，制定施工安全预案，确保施工过程中不发生安全事故。

4. 质量检测：对穿越点的管道进行质量检测，确保管道的安全和可靠性。

5. 施工管理：包括人员管理、施工进度管理、材料设备管理等。

四、工程方案1. 管道路径规划在进行管道路径规划时，需要考虑供水管道的输送需求、周围环境条件、以及周边设施的位置。

首先，通过地图和实地勘察，确定供水管道的输送路径，并选择最佳的穿越点。

其次，选址要尽量避免对周围环境和设施造成不必要的影响。

最后，在确定好穿越点后，必须进行相关部门的审批，获得相关的施工许可。

2. 工程设计对供水管道的设计需要充分考虑穿越点周围的地质条件、环境条件和管道输送需求。

在管道的材料选择上，应选择抗压、耐腐蚀并具有一定韧性的材质。

对于穿越点的钻孔设计和支撑设计，要根据具体地质条件和管道规格进行合理设计，确保管道穿越的安全和可靠。

同时，还要充分利用现代化的技术手段，进行3D模拟设计，以确保管道的穿越相符合实际情况。

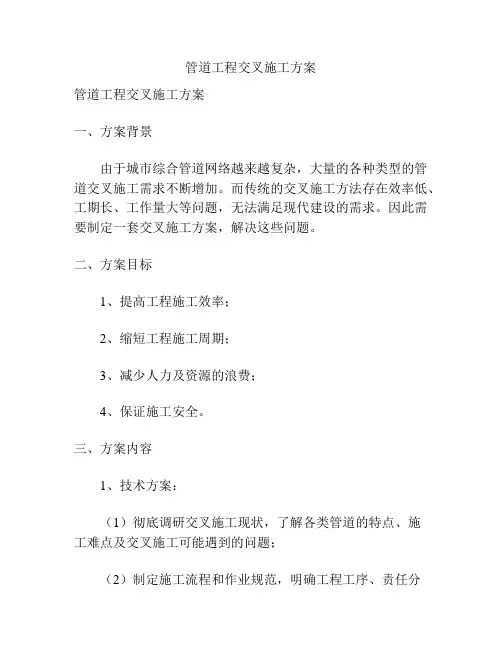

管道工程交叉施工方案管道工程交叉施工方案一、方案背景由于城市综合管道网络越来越复杂，大量的各种类型的管道交叉施工需求不断增加。

而传统的交叉施工方法存在效率低、工期长、工作量大等问题，无法满足现代建设的需求。

因此需要制定一套交叉施工方案，解决这些问题。

二、方案目标1、提高工程施工效率；2、缩短工程施工周期；3、减少人力及资源的浪费；4、保证施工安全。

三、方案内容1、技术方案：（1）彻底调研交叉施工现状，了解各类管道的特点、施工难点及交叉施工可能遇到的问题；（2）制定施工流程和作业规范，明确工程工序、责任分工、工地安全措施等；（3）采用现代化设备，如机械化、自动控制、无人机等，提高施工效率。

2、组织方案：（1）由专门的技术、管理人员组成交叉施工团队，负责方案实施；（2）合理安排施工时间和人员，确保工程按时完成；（3）加强对施工现场的监督和管理，及时发现和解决问题。

3、安全方案：（1）加强安全教育培训，提高员工安全意识；（2）建立健全的安全制度和标准，确保施工过程中的安全；（3）配备必要的安全设备和防护措施，预防事故发生。

四、方案实施1、对相关部门进行方案说明，征求意见并进行修改完善；2、与各相关部门进行对接，达成合作意向；3、组织培训，提高工人的技术水平和安全意识；4、组织试点工程，测试方案实施效果；5、评估试点工程的效果，进行总结并进行必要调整；6、推广方案并进行监督检查，确保各部门按照方案进行施工。

五、方案效果1、提高工程施工效率，节约施工成本；2、缩短工期，减少交叉施工对市民生活的影响；3、减少人工及资源的浪费，提高社会资源利用效率；4、确保施工安全，减少事故发生的可能性。

六、风险防范措施1、在方案制定阶段充分调研，综合考虑各种情况，降低方案风险；2、合理组织人员，并进行培训，提高工人素质和专业技能；3、严格按照方案的要求确保施工安全，加强对施工过程的监督和管理；4、及时总结经验教训，不断改进方案，提高施工效率和质量。

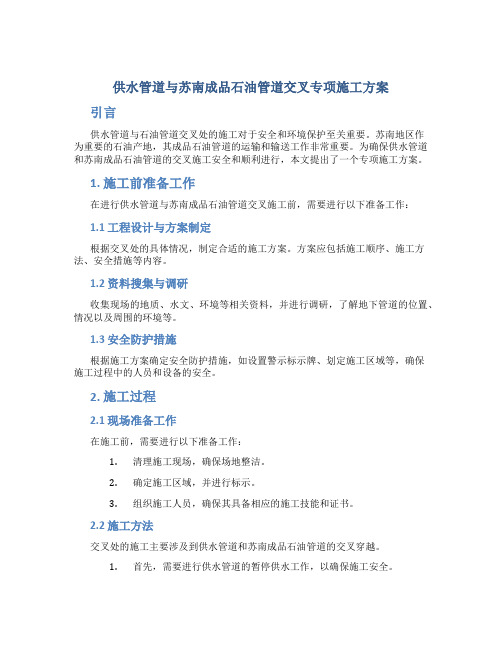

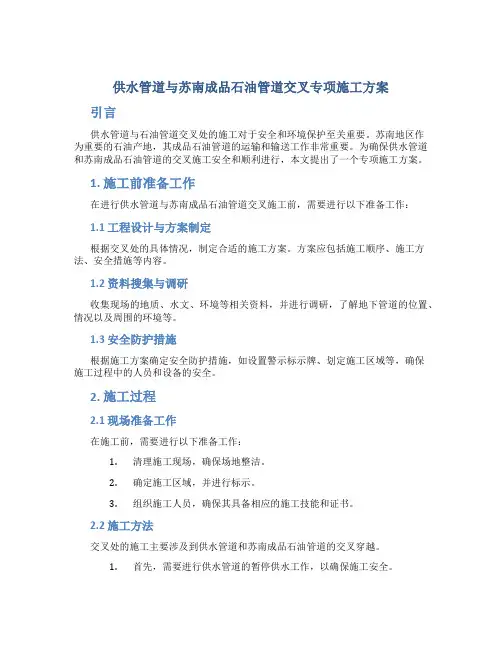

供水管道与苏南成品石油管道交叉专项施工方案引言供水管道与石油管道交叉处的施工对于安全和环境保护至关重要。

苏南地区作为重要的石油产地，其成品石油管道的运输和输送工作非常重要。

为确保供水管道和苏南成品石油管道的交叉施工安全和顺利进行，本文提出了一个专项施工方案。

1. 施工前准备工作在进行供水管道与苏南成品石油管道交叉施工前，需要进行以下准备工作：1.1 工程设计与方案制定根据交叉处的具体情况，制定合适的施工方案。

方案应包括施工顺序、施工方法、安全措施等内容。

1.2 资料搜集与调研收集现场的地质、水文、环境等相关资料，并进行调研，了解地下管道的位置、情况以及周围的环境等。

1.3 安全防护措施根据施工方案确定安全防护措施，如设置警示标示牌、划定施工区域等，确保施工过程中的人员和设备的安全。

2. 施工过程2.1 现场准备工作在施工前，需要进行以下准备工作：1.清理施工现场，确保场地整洁。

2.确定施工区域，并进行标示。

3.组织施工人员，确保其具备相应的施工技能和证书。

2.2 施工方法交叉处的施工主要涉及到供水管道和苏南成品石油管道的交叉穿越。

1.首先，需要进行供水管道的暂停供水工作，以确保施工安全。

2.使用合适的工具和设备，对供水管道和石油管道进行临时封堵，以避免泄漏。

3.对交叉处的土壤进行开挖，确保能够容纳供水管道和石油管道。

4.修复土壤，并确保地面平整。

5.按照设计方案，修复供水管道和苏南成品石油管道的交叉处，确保其结构的完整性和牢固性。

2.3 安全措施在施工过程中，需要采取以下安全措施：1.保证施工现场的通风良好，确保工人的健康和安全。

2.严禁在施工现场吸烟和使用明火。

3.确保施工现场的道路和通道畅通无阻。

4.提供充足的消防设备，以防止火灾事故的发生。

5.对施工人员进行安全培训，确保其了解安全操作规程。

3. 施工完工后工作3.1 检查和测试施工完成后，需要对交叉处进行检查和测试，以确保施工的质量和安全。

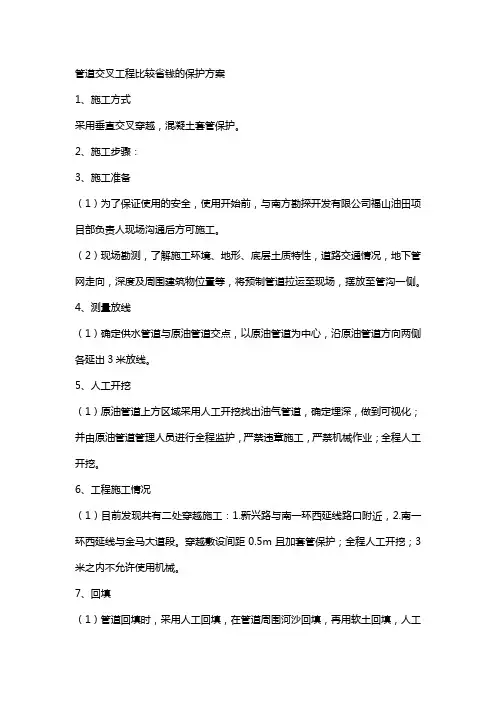

管道交叉工程比较省钱的保护方案
1、施工方式
采用垂直交叉穿越，混凝土套管保护。

2、施工步骤：
3、施工准备
（1）为了保证使用的安全，使用开始前，与南方勘探开发有限公司福山油田项目部负责人现场沟通后方可施工。

（2）现场勘测，了解施工环境、地形、底层土质特性，道路交通情况，地下管网走向，深度及周围建筑物位置等，将预制管道拉运至现场，摆放至管沟一侧。

4、测量放线
（1）确定供水管道与原油管道交点，以原油管道为中心，沿原油管道方向两侧各延出3米放线。

5、人工开挖
（1）原油管道上方区域采用人工开挖找出油气管道，确定埋深，做到可视化；并由原油管道管理人员进行全程监护，严禁违章施工，严禁机械作业；全程人工开挖。

6、工程施工情况
（1）目前发现共有二处穿越施工：1.新兴路与南一环西延线路口附近，2.南一环西延线与金马大道段。

穿越敷设间距0.5m且加套管保护；全程人工开挖；3米之内不允许使用机械。

7、回填
（1）管道回填时，采用人工回填，在管道周围河沙回填，再用软土回填，人工
夯实。

回填土不得对管道砸压、挤压，要从侧面用人工推入，并且夯实。

8、设置标志桩
施工结束后，新建供水管道与原油管道交叉点处应埋设标志桩，标明交叉处两管线外壁最小垂直静距离和联系方式。

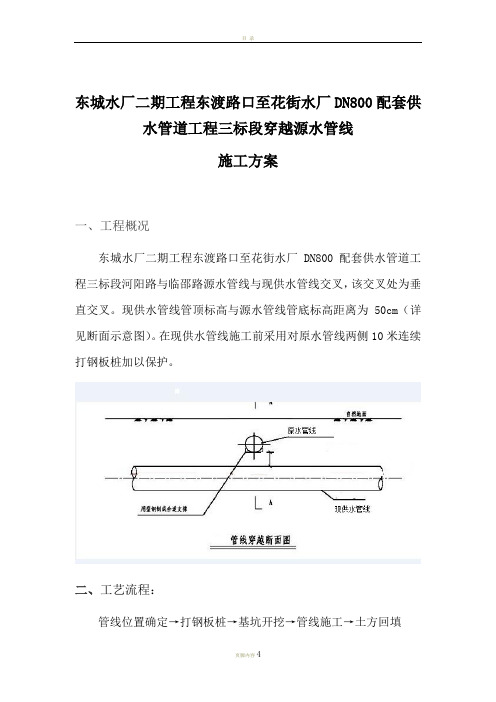

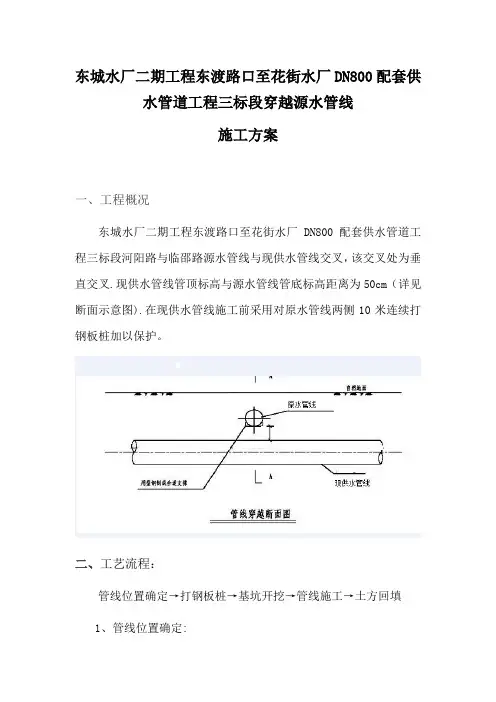

东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段穿越源水管线施工方案一、工程概况东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段河阳路与临邵路源水管线与现供水管线交叉，该交叉处为垂直交叉。

现供水管线管顶标高与源水管线管底标高距离为50cm（详见断面示意图）。

在现供水管线施工前采用对原水管线两侧10米连续打钢板桩加以保护。

二、工艺流程：管线位置确定→打钢板桩→基坑开挖→管线施工→土方回填1、管线位置确定：熟悉施工图纸，开挖前需现场技术人员与花街水厂技术人员相互协调配合，确定管线具体位置，定桩并撒灰线标明。

2、打钢板桩：先由测量人员定出打钢板桩轴线，撒石灰线。

防止打桩时偏差错位。

采用单根打入法插打钢板桩。

相对桩长的垂直度允许偏差一般不得超过2%。

源水管线两侧10米连续打钢板桩加以保护，然后挖出源水管线位置，并在源水管线下两侧斜打钢板桩，用型钢焊接在钢板桩上做成支撑对源水管线进行加固。

3、管线基坑开挖：管线上方必须采用机械开挖，需配备一名技术管理人员现场指挥并随时测量，开挖位置及深度进行严格控制。

挖出管道后采用人工和机械相结合开挖。

按设计开挖线进行开挖，施工过程中应确保边坡稳定，防止坍塌。

开挖料应运至指定堆场，避免二次转运。

4、管线回填为防止土方回填后沉降对源水管线造成破坏，在管线安装完成后从沟槽底至源水管线顶部用商品混凝土进行包封、稳固，源水管线顶以上部分用级配碎石进行回填。

5、由于管线施工的特殊性，原有源水管道材料老化，管线开挖前花街水厂需指派抢修人员、备好材料，预防对源水管线造成破坏后及时抢修。

施工方案断面图沟槽断面图三、施工准备1、技术准备：首先备齐线路的施工图、认定的规范及有关事宜，然后按批准的施工方案进行施工。

2、物资准备：准备好一切对原水管线造成破坏的材料及施工中所用的材料。

备足安全用具如：彩旗、警示牌等对管道进行标注。

3、设备准备：在施工前一天将吊车、挖掘机、发电机等施工设备拉运至施工现场，并做好安全检查。

2020.051　项目背景渭源县城区供水工程建设中出现与兰成渝成品油输油管道（以下简称兰成渝输油管道）、兰成原油输油管道（以下简称兰成输油管道）产生交叉、并行的情况，为保证输油管道安全和本项目的顺利实施，在对交叉、并行处施工时编制专项方案，制定对输油管道的保护措施后，由施工单位具体实施。

2　管道交叉、并行情况概况甘肃省渭源县城区供水工程供水管道沿线与兰成渝输油管道存在2处交叉、2处并行；与兰成输油管道存在2处交叉、2处并行。

（本文只论与兰成输油管道交叉并行情况各一处）。

2.1　与兰成输油管道交叉、并行情况（1）供水管道K 3+560处交叉点。

①供水管道在K3+560附近处与兰成输油管道产生交叉（输油管道桩号约K0139+000m，属于庆坪镇关山根村），与兰成输油管道交叉角度为90°，交叉点处输油管道埋深2.0m。

供水管道下穿输油管道，采用大开挖的方式，两条管道中心垂直间距3.0m。

图1（2）供水管道与兰成输油管道并行情况。

①供水管道K0+200-K1+090（取水头部至加压泵站段）段与兰成管道并行段。

供水管道在K0+200-K1+090段处与兰成管道并行，输油管道桩号为K135+550-K136+440附近，供水管道中心线距输油管道中心线最近处9.0m。

（并行处属渭源县庆坪镇李家窑村），兰成输油管道的直径为Φ610mm，此段并行长度约890m。

输水管道管径DN700mm，埋深3.0m。

输油管材为钢管，管径Φ610mm，埋深2m。

3　区域自然条件3.1　地形地貌项目所在地位于陇西台地黄土高原西南边缘的洮河、渭河分水岭和西秦岭北坡区，境内有洮、渭两大水系，项目区地势大致西南高、东北低，地形复杂，有山梁、河谷、川台地。

场地地形起伏较大，场地勘探点高程介于2032.67～2096.72m，高差64.05m。

图23.2　工程地质（1）区域地质构造：项目沿线地处陇西台地黄土高原西部及秦岭地槽西端交汇地带，属多回旋构造运动山地。

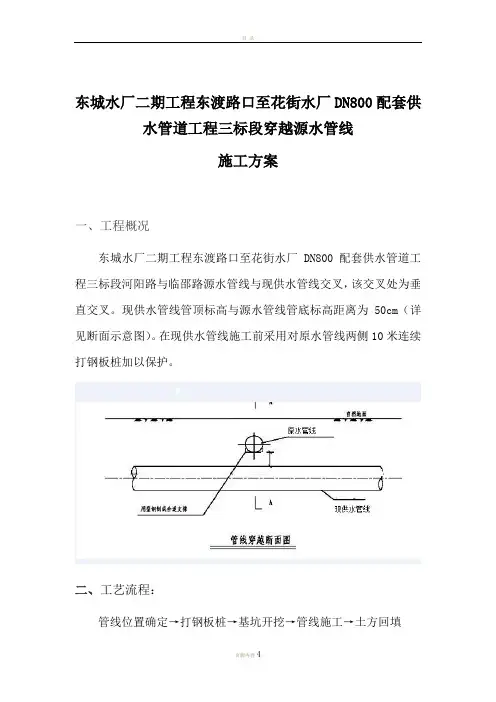

东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段穿越源水管线施工方案一、工程概况东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段河阳路与临邵路源水管线与现供水管线交叉，该交叉处为垂直交叉.现供水管线管顶标高与源水管线管底标高距离为50cm（详见断面示意图).在现供水管线施工前采用对原水管线两侧10米连续打钢板桩加以保护。

二、工艺流程：管线位置确定→打钢板桩→基坑开挖→管线施工→土方回填1、管线位置确定:熟悉施工图纸,开挖前需现场技术人员与花街水厂技术人员相互协调配合,确定管线具体位置，定桩并撒灰线标明.2、打钢板桩:先由测量人员定出打钢板桩轴线,撒石灰线。

防止打桩时偏差错位。

采用单根打入法插打钢板桩。

相对桩长的垂直度允许偏差一般不得超过2%。

源水管线两侧10米连续打钢板桩加以保护,然后挖出源水管线位置，并在源水管线下两侧斜打钢板桩，用型钢焊接在钢板桩上做成支撑对源水管线进行加固.3、管线基坑开挖:管线上方必须采用机械开挖，需配备一名技术管理人员现场指挥并随时测量，开挖位置及深度进行严格控制。

挖出管道后采用人工和机械相结合开挖。

按设计开挖线进行开挖，施工过程中应确保边坡稳定，防止坍塌.开挖料应运至指定堆场，避免二次转运.4、管线回填为防止土方回填后沉降对源水管线造成破坏,在管线安装完成后从沟槽底至源水管线顶部用商品混凝土进行包封、稳固，源水管线顶以上部分用级配碎石进行回填。

5、由于管线施工的特殊性，原有源水管道材料老化,管线开挖前花街水厂需指派抢修人员、备好材料，预防对源水管线造成破坏后及时抢修.施工方案断面图沟槽断面图三、施工准备1、技术准备：首先备齐线路的施工图、认定的规范及有关事宜，然后按批准的施工方案进行施工。

2、物资准备：准备好一切对原水管线造成破坏的材料及施工中所用的材料.备足安全用具如：彩旗、警示牌等对管道进行标注。

3、设备准备：在施工前一天将吊车、挖掘机、发电机等施工设备拉运至施工现场，并做好安全检查.4、人员准备：组织班组进行管沟开挖与管道安装任务，另外配备班组附属工程施工。

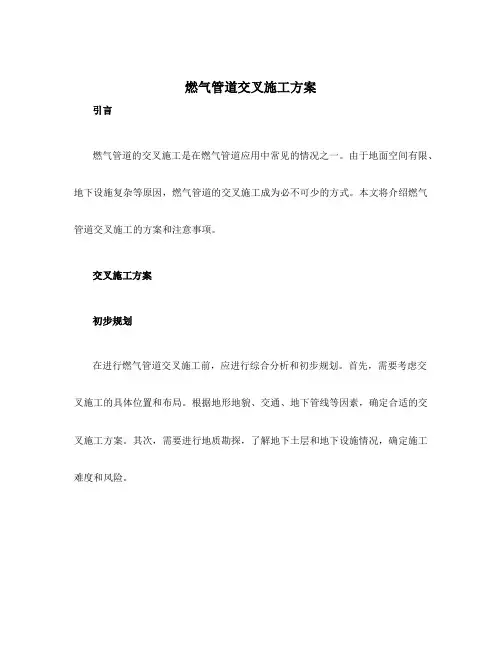

天然气管线工程交叉施工方案编制人：审核人：审批人：10月30日交叉施工方案一、工程概况本方案为定向钻穿越原有天然气管道，穿越总长度约420m。

施工前在交叉处提前人工开挖探坑确定管道实际埋深，保证两管道垂直间距≥1.5m。

经实际测量原有天然气管道埋深约4.5m，经设计同意，本次新建管道穿越交叉点深度为7.5m。

二、编制根据《城镇燃气设计规范》GB50028-《油气长输管道工程施工及验收规范》GB50369-《油气输送管道穿越工程设计规范》GB50423-《输气管道工程设计规范》GB/T50251-《中华人民共和国石油天然气管道保护法》三、施工布署1、组织机构项目总负责人：监理负责人：现场施工负责人：现场技术负责人：现场安全负责人：现场质量负责人：应急联络负责人：2、进度计划计划动工日期：10月20 日计划竣工日期：10月30日四、技术措施为了保证工程顺利进行，保证原管道及伴行光缆在施工中不受损坏，特制定技术措施如下：1、通过阴极保护桩用管道测量仪器（PCM机）定位已埋地输气管道位置，并人工开挖贯彻，保证交叉处两管道安全间距。

简图如下：2、导向钻进施工（1）确定穿越入土点位置，并打桩做好标识。

在施工时严格控制出入土点旳位置，保证管线旳原设计位置及埋深规定。

（2）根据设计旳入土角确定钻机旳摆放位置，并使钻机旳中心线与穿越向重叠。

钻机应试运转并调整好适合本次施工旳参数，并且按设计曲线规定钻导向孔在穿越曲线上每隔10米左右设数据控制点，以此控制导向孔不偏离设计曲线,交叉点两侧5m范围内每1m测量一次管位及埋深，保证交叉处原有管道安全。

（3）钻进过程，钻机师及导向定位记录员做好记录，（如钻进过程所用点位、地层坚硬程度、该根钻杆所有时间等）从而便于后来各部分工作作为参照。

钻机师亲密关注设备旳扭距表和拉力表，泥浆师应根据地层、钻悄返浆状况，合理调配泥浆保障设备及钻具正常施工。

（4）导向孔钻成后，卸掉钻头及控向系统，安装扩孔器进行预扩孔，为保证孔成型质量扩孔速度不能太快，扩孔完毕后进行回拖作业。

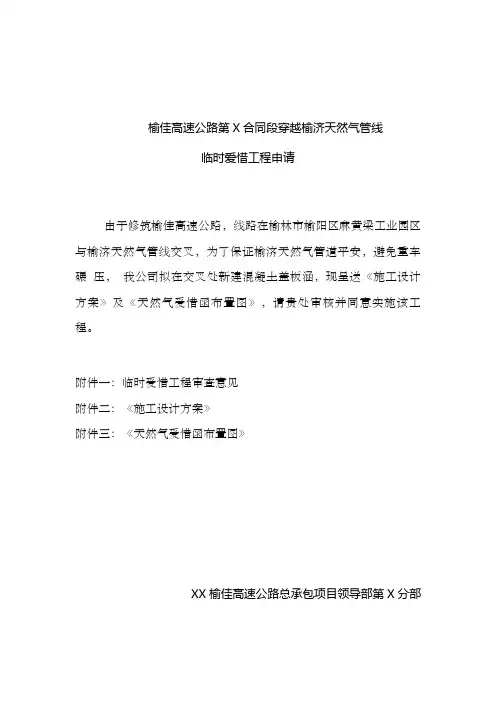

榆佳高速公路第X合同段穿越榆济天然气管线临时爱惜工程申请由于修筑榆佳高速公路，线路在榆林市榆阳区麻黄梁工业园区与榆济天然气管线交叉，为了保证榆济天然气管道平安，避免重车碾压，我公司拟在交叉处新建混凝土盖板涵，现呈送《施工设计方案》及《天然气爱惜函布置图》，请贵处审核并同意实施该工程。

附件一：临时爱惜工程审查意见附件二：《施工设计方案》附件三：《天然气爱惜函布置图》XX榆佳高速公路总承包项目领导部第X分部20XX年X月X日附件一：临时爱惜工程的审查意见管道处：榆佳高速公路起于榆林市青云乡，与榆绥高速相接，终点位于陕晋两省交壤处的黄河大桥周围，全长约千米。

榆佳高速第N1~N3合同段K4+404、K4+414、K8+、K10+、K12+五处与榆济线天然气管道有交叉。

为了保证榆济天然气管道平安，避免重车碾压，我公司拟在交叉处新建混凝土盖板涵。

施工方案、图纸待公司批复后，后建方与陕西输气治理处签定《管道平安爱惜协议》后方可动工；（1）施工所产生的费用由后建方全数承担。

（2）开挖时，后建方须待陕西输气治理处人员探明管线和光缆正确位置后，方可进行人工开挖，并设隔离带，禁止闲杂人员及车辆进入现场；（3）交叉处管道双侧各10米范围内，必需采纳人工开挖，禁止机械作业，幸免损坏(伤)管道、光缆；（4）人工开挖管线后，为幸免防腐层受紫外线直接照射，采取湿麻袋临时遮盖、包裹，光缆开挖后用角钢或槽钢将光缆扣起；（5）施工期间两边派专人24小时全程监护，确保管道平安，直至施工终止；（6）施工完毕后陕西输气治理处派专业人员对袒露管段进行电火花检漏，检测无漏点后方可进行回填、地貌恢复工作；（7）施工终止后在交叉处双侧各加设管道标志桩1个；（8）施工终止后，陕西输气治理处参加完工验收，填写完工验收单。

特此汇报。

妥否，请指示。

XX榆佳高速公路总承包项目领导部第X分部2020年10月4日附件二：《施工设计方案》榆佳至佳县高速公路建设项目穿越榆济线天然气管道爱惜通道工程施工方案（XX榆佳高速公路第X合同段项目领导部K2+150-K29+）施工单位：XX榆佳高速公路总承包项目领导部第X分部项目领导部（盖章）：申请日期：2020年10月4日榆佳高速总承包第X分部段穿越榆济天然气管线临时爱惜工程施工方案一、编制依据：（一）《输油输气管道线路工程施工及验收标准》SY0401-98; （二）《天然气集输管道施工及验收标准》SY0466-97; （三）《石油天然气钢质管道无损检查》SY4109/T-2005; （四）《石油天然气管道穿越施工及验收标准》SY/T4079-95；（五）《榆佳高速公路两时期施工图设计》。

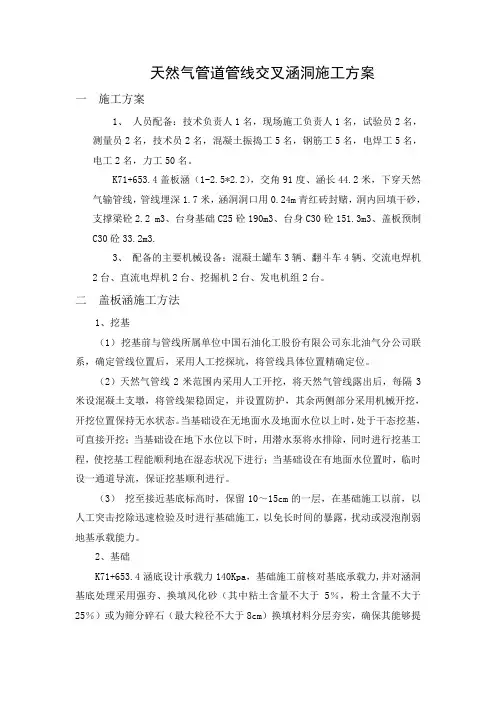

天然气管道管线交叉涵洞施工方案一施工方案1、人员配备：技术负责人1名，现场施工负责人1名，试验员2名，测量员2名，技术员2名，混凝土振捣工5名，钢筋工5名，电焊工5名，电工2名，力工50名。

K71+653.4盖板涵（1-2.5*2.2），交角91度、涵长44.2米，下穿天然气输管线，管线埋深1.7米，涵洞洞口用0.24m青红砖封赌，洞内回填干砂，支撑梁砼2.2 m3、台身基础C25砼190m3、台身C30砼151.3m3、盖板预制C30砼33.2m3.3、配备的主要机械设备：混凝土罐车3辆、翻斗车4辆、交流电焊机2台、直流电焊机2台、挖掘机2台、发电机组2台。

二盖板涵施工方法1、挖基（1）挖基前与管线所属单位中国石油化工股份有限公司东北油气分公司联系，确定管线位置后，采用人工挖探坑，将管线具体位置精确定位。

（2）天然气管线2米范围内采用人工开挖，将天然气管线露出后，每隔3米设混凝土支墩，将管线架稳固定，并设置防护，其余两侧部分采用机械开挖，开挖位置保持无水状态。

当基础设在无地面水及地面水位以上时，处于干态挖基，可直接开挖；当基础设在地下水位以下时，用潜水泵将水排除，同时进行挖基工程，使挖基工程能顺利地在湿态状况下进行；当基础设在有地面水位置时，临时设一通道导流，保证挖基顺利进行。

（3）挖至接近基底标高时，保留10～15cm的一层，在基础施工以前，以人工突击挖除迅速检验及时进行基础施工，以免长时间的暴露，扰动或浸泡削弱地基承载能力。

2、基础K71+653.4涵底设计承载力140Kpa，基础施工前核对基底承载力,并对涵洞基底处理采用强夯、换填风化砂（其中粘土含量不大于5％，粉土含量不大于25％）或为筛分碎石（最大粒径不大于8cm）换填材料分层夯实，确保其能够提供足够的承载力。

3、混凝土浇筑（1）模板采用大型钢模板，保证结构的几何尺寸及外形，并具有足够的刚度。

以防砼浇筑时有明显挠度。

（2）砼浇筑及养生①砼浇筑采取拌和站集中拌和，现场人工浇筑的方法。
