SolidWorks可伸缩弹簧动画制作技巧

Solidworks弹簧制作过程
使用软件Solidworks2010
1、首先绘制一个圆，直径、高度自定义。

保存“零件1”。

2、新建零件，在前视图绘制直线，尺寸无需标注（以便后面弹簧伸缩）。

退出草图。

3、仍然在前视图绘制圆，尺寸自定义，圆心与直线顶端水平（以便随直线上下移动）。

退出草图。

4、进行扫描，按图所示操作完成后退出草图。

保存“零件2”
5、打开装配体，插入2个“零件1”，1个零件“零件2”。

6、零件1和零件2的同轴心配合。

7、弹簧的路径底部与平面配合。

8、2个“零件1”同轴心配合。

9、保存零件为“装配体1”。

然后在装配体中直接编辑“零件2”。

10、选择扫描中“草图1”进行绘制。

11、选择直线顶点与“零件1”边缘重合。

12、添加一个距离配合，使顶部可以上下活动，形成弹簧动作。

13、接下来就是制作动画，点击“运动算例”
14、在配合中找到“距离1”，在0秒处Ctrl+C在2秒出Ctrl+V以此类推，双击2秒时间点，把300改成500，在6秒处也把300改成500。

使0（300）-2（500）-4（300）-6（500）-8（300）……这样就能形成弹簧的作画了。

solidworks motion扭转弹簧的示例
在SolidWorks Motion中创建扭转弹簧是一项非常重要的功能，它可以用于模拟弹簧的运动和动态行为。

以下是一个简单的示例，展示了如何在SolidWorks Motion中创建扭转弹簧。

一、打开SolidWorks Motion软件，并打开您要添加弹簧的模型。

二、在模型中找到需要添加弹簧的部位，通常需要添加弹簧的部位是连接件之间的连接点。

选择这些连接点，并确保它们成为模型的动态元素。

三、在工具栏中选择“弹簧”工具，并在模型中绘制弹簧的路径。

这可以通过将两个连接点连接起来来完成。

确保弹簧路径是平滑的，以获得最佳的运动模拟效果。

四、在弹簧工具栏中选择“扭转弹簧”选项，并设置弹簧的刚度、预紧力和其他相关参数。

这些参数可以根据您的具体需求进行调整。

五、将弹簧添加到模型中后，您可以通过调整时间轴来模拟弹簧的运动。

您可以观察弹簧的运动和动态行为，并根据需要进行调整。

六、完成模拟后，保存您的模型并导出结果。

您可以将结果与其他模拟结果进行比较，以评估您的模型是否符合预期。

总之，在SolidWorks Motion中创建扭转弹簧需要一些经验和技巧。

通过遵循上述步骤，您可以轻松地创建出准确的弹簧模拟效果，并将其应用于您的模型中。

希望这个示例能够帮助您更好地理解如何在SolidWorks Motion 中创建扭转弹簧。

如果您有任何问题或需要进一步的帮助，请随时联系我们。

solidworks弹簧申缩变形
SolidWorks弹簧申缩变形是一种非常有趣且有用的功能，它能够模拟弹簧在受力后发生的变形。

这种变形可以用于各种机械设计和工程应用中，因为弹簧是许多机械系统中必不可少的组成部分。

在SolidWorks中，我们可以通过一些简单的步骤来模拟弹簧的申缩变形。

首先，我们需要绘制出一个弹簧的三维模型。

这可以通过使用SolidWorks建模工具来完成。

在建模弹簧时，我们需要根据设计要求指定弹簧的外径、内径、螺距和圈数等参数。

在建立好弹簧的三维模型之后，我们就可以开始模拟弹簧的申缩变形了。

在SolidWorks中，有两种方法可以模拟弹簧的变形。

一种是使用线性弹性模拟工具，另一种是使用非线性弹性模拟工具。

在使用线性弹性模拟工具时，我们需要为弹簧定义一个材料属性。

这些属性包括杨氏模量、剪切模量、泊松比和密度等。

然后，我们可以通过施加一些力或约束条件来模拟弹簧的申缩变形。

在进行这些操作之前，我们需要将弹簧的三维模型转换为线性弹性体系，以便SolidWorks能够计算弹簧的变形。

当使用非线性弹性模拟工具时，弹簧的申缩变形会更加真实和准确。

这是因为非线性弹性模拟工具可以考虑到弹簧材料的本质特性，如硬度、塑性和疲劳等。

在这种情况下，我们可以通过施加更大的力或约束条件来模拟弹簧的变形。

总之，SolidWorks弹簧申缩变形是一种非常有用的功能，可以用于各种机械设计和工程应用中。

通过模拟弹簧的变形，我们可以更好地了解弹簧的工作原理和行为，从而设计出更加稳定和可靠的机械系统。

首先建立基本零件，具体结构可以自己设定，本例采用圆柱体作为基本结构。

选择前视基准面，建立圆形草图，尺寸自己定，拉伸草图，选项如图：
由该零件生成装配体，将零件设定为浮动状态，添加配合，通过配合零件基准面和装配体基准面，固定零件1的位置。

如图：
再次插入零件1，，添加同轴心配合，以及面的距离配合。

如图：
插入——零件——新零件，单击装配体前视基准面定位新零件，如图：
在新零件编辑界面下，选择前视基准面，绘制直线，直线的两端与一直零件边线重合。

如图：
solidworks仿真弹簧+动画制作教程--2
选择前视基准面，绘制草图2，。

如图：
插入——特征——扫描，选项如图：
选择前视基准面，绘制矩形区域，矩形边线与已知零件边线重合，切除拉伸，选项如图：
退回到装配体编辑状态，打开动画插件，如图：
为便于观察，编辑零件颜色，通过添加零件键码位置（本例之添加配合中距离的键码）。

播放动画即可，动画编辑如图：
最后通过视频录制或者gif录制来查看最后效果，如图：。

SolidWorks环境下，弹簧自动伸缩运动仿真的三种方法在机械设计或者产品功能展示时，通常需要对机械构件进行运动仿真。

而弹簧作为一种柔性零件，在运动仿真的过程中与刚性构件不同，本文就实现弹簧的自動伸缩运动仿真，探讨了三种方法。

标签：SolidWorks；弹簧；仿真1 引言弹簧是一种广泛应用的，利用弹性来工作的机械构件。

一般用弹簧钢制成。

其主要功能有控制机械的运动、吸收震动和冲击能量、储存及输出能量作为动力，此外，还具有测量功能、复位功能、带动功能、缓冲功能、发声功能、紧压功能等。

2 SolidWorks环境下，实现弹簧运动仿真的具体方法和程序弹簧参与的机构，其运动过程中，弹簧通常随两个接触面的距离变化而自动伸缩，在三维建模和模拟仿真时，就需要建立一个具有柔性的零件、并能够使装配体中相应的运动部件同弹簧的伸缩相匹配。

SolidWorks是一款设计过程比较简便而方便的软件，并且组件多，功能强大。

在中小型企业中得到广泛的应用。

本例中选用SolidWorks软件来建模来探讨实现弹簧动画仿真的几种方法。

方法一：在装配环境中，首先定义好弹簧两端的接触面，和上下两面的配合距离，插入新零件，在新零件的编辑状态下，新建草图1，绘制连接上下两端面的直线。

之后在同一基准面内绘制草图2，根据弹簧材料的截面尺寸绘制一个圆形。

之后在特征菜单栏，选择扫描，即如图1所示：之后在运动算例中，根据弹簧上下端面之间的距离设置键码，例如，将上下端面之间的距离由自然长度的100调整为80即可形成动画，显示成弹簧上下伸缩的效果。

方法二：利用参数化、方程式的方法。

首先根据常规方法形成一个弹簧零件，之后把弹簧零件和端盖零件都插入装配体中，之后打开注释，并显示尺寸名称，把两个端面之间的尺寸赋予弹簧的高度。

如图2所示。

方法三：利用SolidWorks的配置功能。

根据弹簧的实际工作状态，建立弹簧的不同配置使弹簧伸缩变化。

之后将弹簧插入到装配中，端面接触配合好，装配体也会根据零件的配置而显示多种配置。

Solidworks动画完全教程动画是用连续的图片来表述物体的运动，给人的感觉更直观和清晰。

SolidWorks利用自带插件Motion可以制作产品的动画演示，并可做运动分析。

本章主要介绍运动算例简介、装配体爆炸动画、旋转动画、视像属性动画、距离和角度配合动画以及物理模拟动画。

重点与难点1运动算例简介2装配体爆炸动画3旋转与视像动画4距离与角度配合动画5物理模拟动画solidworks2013动画设计概述运动算例简介运动算例是装配体模型运动的图形模拟，可将诸如光源和相机透视图之类的视觉属性融合到运动算例中。

可从运动算例使用MotionManager运动管理器，此为基于时间线的界面，包括以下运动算例工具。

1)动画(可在核心SolidWorks内使用):可使用动画来演示装配体的运动，例如添加马达来驱动装配体一个或多个零件的运动;使用设定键码点在不同时间规定装配体零部件的位置。

2)基本运动(可在核心SolidWorks内使用):可使用基本运动在装配体上摸仿马达、弹黄、碰撞以及引力，基本运动在计算运动时考虑到质量。

3)运动分析(可在SolidWorks premium的SolidWorks Motion插件中使用):可使用运动分析在装配体上精确模拟和分析运动单元的效果(包括力、弹簧、阻尼以及摩擦).运动分析使用计算能力强大的动力求解器，在计算中考虑到材料属性、质量及惯性。

solidworks时间线时间线是动画的时间界面，它显示在动画【特征管理器设计树】的右侧。

当定位时间栏、在图形区域中移动零部件或者更改视像属性时，时间栏会使用键码点和更改栏显示这些更改。

时间线被竖直网格线均分，这些网络线对应于表示时间的数字标记。

数字标记从00:00:00开始，其间距取决于窗口的大小。

例如，沿时间线可能每隔1秒、2秒或者5秒就会有1个标记，如图10-1所示。

如果需要显示零部件，可以沿时间线单击任意位置，以更新该点的零部件位置。

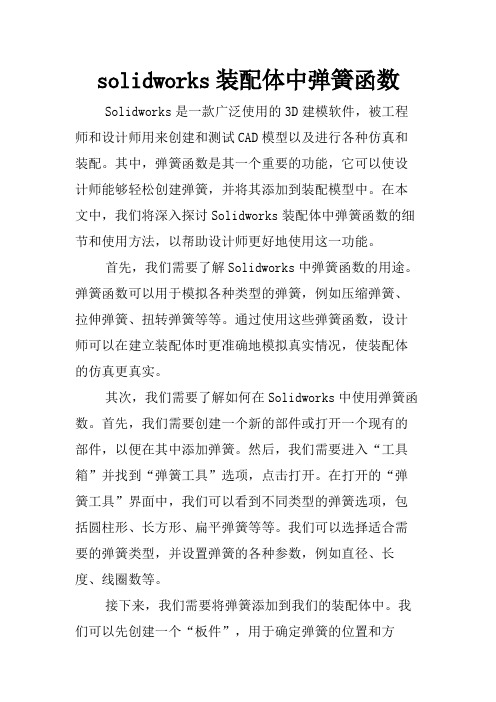

solidworks装配体中弹簧函数Solidworks是一款广泛使用的3D建模软件，被工程师和设计师用来创建和测试CAD模型以及进行各种仿真和装配。

其中，弹簧函数是其一个重要的功能，它可以使设计师能够轻松创建弹簧，并将其添加到装配模型中。

在本文中，我们将深入探讨Solidworks装配体中弹簧函数的细节和使用方法，以帮助设计师更好地使用这一功能。

首先，我们需要了解Solidworks中弹簧函数的用途。

弹簧函数可以用于模拟各种类型的弹簧，例如压缩弹簧、拉伸弹簧、扭转弹簧等等。

通过使用这些弹簧函数，设计师可以在建立装配体时更准确地模拟真实情况，使装配体的仿真更真实。

其次，我们需要了解如何在Solidworks中使用弹簧函数。

首先，我们需要创建一个新的部件或打开一个现有的部件，以便在其中添加弹簧。

然后，我们需要进入“工具箱”并找到“弹簧工具”选项，点击打开。

在打开的“弹簧工具”界面中，我们可以看到不同类型的弹簧选项，包括圆柱形、长方形、扁平弹簧等等。

我们可以选择适合需要的弹簧类型，并设置弹簧的各种参数，例如直径、长度、线圈数等。

接下来，我们需要将弹簧添加到我们的装配体中。

我们可以先创建一个“板件”，用于确定弹簧的位置和方向。

然后，在“工具箱”中选择“弹簧工具”，并将弹簧拖拽到板件上。

此时，在Solidworks中，弹簧函数将根据我们在“弹簧工具”窗口中设置的参数自动生成。

在添加弹簧后，我们可以使用Solidworks中的其他工具来进一步调整弹簧和装配体的外观和性能。

例如，我们可以使用“移动/旋转”工具来改变弹簧的朝向和位置，调整其线圈的大小、间隔和数量。

我们还可以使用“拆除”工具来分解弹簧为其单独的部件，方便进行详细的审查和研究。

在实际的装配过程中，我们还需要了解一些弹簧函数的特性和限制。

首先，弹簧函数中的弹簧是理想化的模型，只能模拟弹簧的机械性能，而不能模拟其材料特性。

其次，弹簧函数中的弹簧只能进行简单的变形和动画，无法进行复杂的仿真分析和动力学模拟。

solidworks 基本运动弹簧
在SolidWorks中，您可以使用基本运动和弹簧功能来模拟零件或装配体的运动行为。

要使用基本运动功能，首先打开SolidWorks程序并加载您的零件或装配体。

然后，选择“插入”选项卡上的“基本运动”按钮。

这将打开基本运动窗口。

在基本运动窗口中，您可以设置不同的约束和运动类型来模拟您的设计。

例如，您可以添加接触条件、锁定零件的特定面或边，或者定义零件之间的关系。

对于弹簧的模拟，您可以使用“弹簧-阻尼器”功能。

在基本运动窗口中，选择“添加驱动器”按钮，在弹出的菜单中选择“弹簧-阻尼器”。

然后，您需要选择弹簧的起始点和终点。

您可以选择零件的表面、边缘或顶点作为起始点和终点。

接下来，您可以设置弹簧的刚度、阻尼和预加载等属性。

您还可以定义弹簧的自由度和限制条件。

完成设置后，点击“应用”或“确定”按钮，SolidWorks会根据您的设置模拟零件或装配体的运动行为，并显示相应的结果。

请注意，基本运动和弹簧功能在SolidWorks的不同版本中可能会有所差异。

因此，您可能需要参考SolidWorks的文档或教程以获取更详细的指导。

1。

SolidWorks是一款功能强大的三维计算机辅助设计（CAD）软件，它为工程师和设计师提供了丰富的工具和功能，以便他们能够更加高效地进行设计工作。

其中，动画功能是SolidWorks软件的一大特色，它可以帮助用户将设计的零件或装配体进行生动形象的展示，从而更好地展示设计的理念和原理。

在SolidWorks中，弹簧是常见的机械零件之一，通过动画功能来展示弹簧的使用和工作原理对于工程师和设计师来说都是非常有益的。

本文将详细介绍SolidWorks动画弹簧的用法，帮助读者更好地掌握这一功能。

一、创建弹簧模型要在SolidWorks中使用动画功能展示弹簧的使用和工作原理，首先需要创建弹簧的三维模型。

这一过程包括确定弹簧的尺寸、直径、螺距等参数，并利用SolidWorks的建模工具进行建模。

在建模过程中，需要注意弹簧的结构和细节，确保模型的准确性和真实感。

二、设置动画参数在完成弹簧模型的创建后，需要对动画参数进行设置。

在SolidWorks 软件中，用户可以通过动画功能来模拟零件或装配体的运动和工作过程，以便更好地展示设计的理念和原理。

在设置动画参数时，可以调整弹簧的压缩、拉伸等状态，从而模拟实际使用中的情况。

三、模拟弹簧的工作过程完成动画参数的设置后，可以开始模拟弹簧的工作过程。

通过SolidWorks软件提供的动画功能，用户可以将弹簧的压缩、拉伸等状态进行逼真地展示，从而更好地呈现弹簧的使用和工作原理。

在模拟过程中，用户可以调整动画的速度和细节，确保展示效果的准确性和流畅性。

四、保存和共享动画完成弹簧工作过程的模拟后，用户可以将动画保存为视瓶或其他格式的文件，以便进行共享和展示。

在保存动画时，用户可以选择合适的视瓶格式和分辨率，确保展示效果的清晰度和流畅性。

用户还可以将动画直接共享到社交媒体评台或其他渠道，与他人进行交流和交流。

通过以上步骤，用户可以在SolidWorks软件中使用动画功能展示弹簧的使用和工作原理，从而更好地展示设计的理念和原理。

SolidWorks最简单的弹簧画法教程今天的这个SolidWorks弹簧画法系列专题将从最简单的弹簧画法开始，由浅入深，由易到难，最终的目的是使大家都学会画不同的弹簧，更重要的是学会不同的建模思路，不再囿于为了画弹簧也学画弹簧。

不知道为什么有许多的SolidWorks的初学者老是纠结于一些相同的问题，弹簧的画法就是这其中的问题之一，我都多次被同事或学生问到过这个问题，当然是异形弹簧的画法，常规的太简单没人问。

说实在的，安迪参加工作也有八年多，接触并使用SolidWorks也有六年多，工作中画过的弹簧寥寥无几，异形弹簧更是更本没有画过，这东西生产中根本就用不到，可能不同的行业情况不一样吧。

不过话又说回来，虽然用得少，但是我们还是要学习的，主要要学的是那种建模的思路与方法，而不是纠结于弹簧有多少多少种方法，我会多少多少种方法，就像孔乙己的“回字有四种写法一样”被别人鄙视。

言归正传，今天的这个SolidWorks弹簧画法系列专题将从最简单的弹簧画法开始，由浅入深，由易到难，最终的目的是使大家都学会画不同的弹簧，更重要的是学会不同的建模思路，不再囿于为了画弹簧也学画弹簧。

最简单的弹簧画法莫过截面沿直线旋转扫描而出，具体方法如下：1、新建一草图，画一根直线作为截面扫描的路径;再建一新草图(必须新建草图，扫描截面与扫描的路径必须在不同的草图中，否则不能扫描)，画出扫描截面。

如下图所示，在这里安迪画的截面是一正六边形，你也可以用其它形状，这里只是用来说明这种方法有普适性。

spring1-12、扫描：(见下图)扫描选项里选择Twist Along Path(沿路径旋转)，这个是关键，如果默认Follow Path(沿路径)选项是扫不出来的。

下面的两个选项按钮是用来选择旋转参数的，是用度、弧度还是圈数，意即截面在整个扫描过程中旋转了多少量。

怎么样，是不是很简单。

spring1-2 3、最终效果：。

Solidworks弹簧配置特征1. 引言Solidworks是一种三维计算机辅助设计（CAD）软件，广泛应用于工程设计领域。

弹簧作为一种重要的机械元件，在各种机械设备中都有广泛的应用。

Solidworks 提供了丰富的功能和工具，使得用户可以轻松地进行弹簧的设计和配置。

本文将介绍如何在Solidworks中配置弹簧特征。

2. Solidworks弹簧配置特征的基本步骤在Solidworks中配置弹簧特征通常需要以下几个基本步骤：2.1 创建零件文件首先，打开Solidworks软件，并创建一个新的零件文件。

可以选择使用已有的模板文件，或者根据自己的需求创建一个新的模板。

2.2 绘制草图在零件文件中，使用草图工具绘制出弹簧所需的截面形状。

可以使用线段、圆弧、圆等基本几何图形来构建草图。

2.3 定义草图尺寸根据实际需要，对草图进行尺寸定义。

可以通过直接输入数值或者使用约束工具来定义尺寸。

2.4 创建弹簧特征在零件文件中，选择“创建特征”菜单中的“弹簧”选项。

根据实际需要，选择合适的配置参数，如弹簧类型、卷曲方向、卷曲方式等。

2.5 定义弹簧尺寸根据实际需要，对弹簧进行尺寸定义。

可以通过直接输入数值或者使用约束工具来定义尺寸。

2.6 调整弹簧参数根据实际需求，可以对弹簧的参数进行调整。

如弹性系数、刚度、材料等。

2.7 完成配置特征完成以上步骤后，即可完成弹簧的配置特征。

可以保存并导出文件，或者继续进行后续操作。

3. Solidworks弹簧配置特征的高级功能除了基本步骤外，Solidworks还提供了一些高级功能和工具，进一步增强了对弹簧配置特征的灵活性和精确性。

3.1 引用和关联其他零件文件在配置弹簧特征时，可以引用和关联其他零件文件。

这样做可以使得多个零件之间产生联系，方便进行装配分析和设计验证。

3.2 利用宏编程自动化配置Solidworks支持宏编程，可以通过编写脚本自动化配置弹簧特征。

这样可以节省时间和精力，并且提高了配置的一致性和准确性。

可伸缩弹簧动画制作技巧
1、在上视基准面创建一个平面草图，从原点起，画一条线段，长度为所要画弹簧螺旋半径，
完成后退出草图；
2、再在前视基准面上创建一个平面草图，从原点起，画一条与之前的线垂直的线，长度适
中（这个长度是弹簧的允许长度）；
3、选择曲面扫描命令，选第一条线作为扫描轮廓，第二条线作为路径；
4、在曲面扫描面板里，在“选项”下拉菜单中，“方向/扭转/控制”选择为“沿路径扭转”；
“定义方式”选择为“旋转”；旋转圈数按自己的需要定义即可；全部设置好之后，点击确定，生成螺旋曲面。

5、新建一个3D草图，选中螺旋曲面的边线，点击“转换实体引用”按钮，提取出目标螺
旋线；
6、隐藏扫描曲面。

7、在生成的螺旋线上，绘制弹簧。

8、弹簧绘制好之后，插入到装配体中，显示弹簧绘制时的直线草图，添加和固定件的配合
关系。

9、选中弹簧，选择编辑零件，对绘图过程中的长度引导线进行草图编辑；添加草图端点与
运动件（配合上的点或者边线）之间的关联关系（重合或者穿透）；退出草图和零件编辑。

10、现在装配体中的弹簧已经是可伸缩的了，拖动移动件到不同位置，然后点重建，就
可以看到弹簧的伸缩运动了。

（在制作的动画里弹簧是可伸缩的，动画会实时重建。

）
教程完毕，谢谢！。

solidworks弹簧申缩变形
SolidWorks弹簧申缩变形是指在使用SolidWorks软件进行弹簧设计时，弹簧在受力后产生变形的现象。

弹簧是一种常用的机械零件，常用于汽车、家电、机械等领域，具有很好的弹性和变形特性。

在SolidWorks中，可以通过建立弹簧模型、设定材料属性、加
载荷载等方式进行弹簧申缩变形的分析。

在建立弹簧模型时，需要考虑弹簧的几何形状、截面形状、螺旋方向等因素。

在设定材料属性时，需要考虑弹簧的弹性模量、泊松比等因素。

在加载荷载时，需要考虑弹簧所受的力大小和方向等因素。

通过对弹簧的申缩变形进行分析，可以评估弹簧的性能和可靠性，为产品设计和生产提供有力的支持。

同时，还可以帮助设计人员优化弹簧的结构和材料，以达到更好的性能指标和经济效益。

- 1 -。

变径弹簧标准solidworks
在SolidWorks中设计变径弹簧时，首先需要了解弹簧的标准规格。

通常，变径弹簧的设计包括弹簧的直径、线径、圈数、材料等参数。

以下是一般设计步骤：
1.创建草图：使用SolidWorks中的草图工具创建弹簧的截面草图。

这通常是一个圆形截面，代表弹簧的直径。

2.拉伸：使用拉伸特征将截面拉伸成弹簧的长度。

确保选择正确的轴线和方向。

3.添加变径：在拉伸特征中，您可以选择添加变径选项，以创建变径弹簧。

这通常涉及到定义变径的参数，如初始直径、末端直径、变径的位置等。

4.定义圈数：根据实际需求，定义弹簧的圈数。

这可以在拉伸特征中完成，通常有一个选项用于指定圈数。

5.选择材料：在弹簧的材料库中选择适当的弹簧材料。

确保选择的材料具有所需的弹性特性。

6.添加弹簧特征：SolidWorks中可能还提供了一些特殊的弹簧工具或特征，您可以使用这些工具来更方便地创建和调整弹簧的属性。

7.进行仿真和分析：可以使用SolidWorks Simulation等工具对弹簧进行仿真和分析，以确保其在实际使用中的性能符合设计要求。

请注意，上述步骤可能因具体版本的SolidWorks而有所不同，建议查阅SolidWorks的相关文档或教程以获取更详细的信息。

Solidworks弹簧制作过程
使用软件Solidworks2010
1、首先绘制一个圆，直径、高度自定义。

保存“零件1”。

2、新建零件，在前视图绘制直线，尺寸无需标注（以便后面弹簧伸缩）。

退出草图。

3、仍然在前视图绘制圆，尺寸自定义，圆心与直线顶端水平（以便随直线上下移动）。

退出草图。

4、进行扫描，按图所示操作完成后退出草图。

保存“零件2”
5、打开装配体，插入2个“零件1”，1个零件“零件2”。

6、零件1和零件2的同轴心配合。

7、弹簧的路径底部与平面配合。

8、2个“零件1”同轴心配合。

9、保存零件为“装配体1”。

然后在装配体中直接编辑“零件2”。

10、选择扫描中“草图1”进行绘制。

11、选择直线顶点与“零件1”边缘重合。

12、添加一个距离配合，使顶部可以上下活动，形成弹簧动作。

13、接下来就是制作动画，点击“运动算例”
14、在配合中找到“距离1”，在0秒处Ctrl+C在2秒出Ctrl+V以此类推，双击2秒时间点，把300改成500，在6秒处也把300改成500。

使0（300）-2（500）-4（300）-6（500）-8（300）……这样就能形成弹簧的作画了。

基于solidworks实现装配体中弹簧的动态压缩摘要：在运用solidworks三维设计中，经常会进行装配体的设计与动画的制作。

装配体设计主要可以检查各零件之间的干涉，设计尺寸的确定与修改，装配体的设计强度验证，以及装配体动画演示等等。

但是在三维动画装配演示中经常会遇到弹簧体、弹簧片在装配体运动时，不会像现实中的实际情况一样，弹簧会随着压缩距离的变化而产生长度变化的动态视觉效果。

本文将以比较简单的实例详细讲述如何在solidworks装配体中实现弹簧动态的运动视觉效果的制作方法。

关键词：装配体;solidworks1.模型的创建（1）启动solidworks 2012 在主菜单上选择“新建”选项，点击“零件”然后点击“确定”按钮，就进入了实体绘制界面，在其界面下绘制如图1所示的实体，保存名为“底板”。

图1（2）用同样的方法与尺寸绘制与图1“底板”相同的另一个零件，保存名为“动板”。

（3）新建零件“滑动杆”如图2所示。

图2（4）点击“新建”菜单选择新建“装配体”。

点击“插入零部件”依次插入“底板”、“滑动轴”、“动板”共三个零部件，实现如图3所示的装配关系。

注意如图4所示的配合关系是为0的距离配合。

整个装配体配合关系如图5所示。

图3图4图5（5）在主菜单上顺序选择“插入零部件”，“新零件”。

然后弹出“另存为”对话框，然后输入新零件名称“弹簧”，点击确定按钮。

然后屏幕的左下角提示“请选择放置新零件的面或基准面”。

移动鼠标到“底板”的右视基准面上单击，作为新零件“弹簧”的草图基准面。

绘制如图6所示的草图。

其中可更改“显示样式”为“隐藏线可见”方便草图的绘制，注意几何关系的约束。

然后退出草图绘制。

图6选择弹簧的“前视基准面”右击选择“草图绘制”然后绘制如图7所示草图，然后退出草图。

图7到“特征”选项中选择“扫描”功能选项，然后弹出扫描属性对话框。

在“轮廓”选项中选择刚画的“小圆”，即“草图2”。

在”路径”选项中选择直线段，即“草图1”。
