钛白粉学习资料课件讲解材料

格式：ppt
大小：591.50 KB
文档页数：35

下载文档原格式

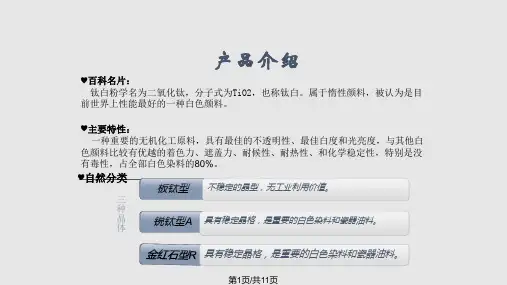

硫酸法钛白粉PPT课件

♥自然分类
三种晶体
板钛型不稳定的晶型，无工业利用价值。锐钛型A 具有稳定晶格，是重要的白色染料和瓷器油料。
具有稳定晶格，是重要的白色染料和瓷器油料。
第1页/共11页
应用领域
第二大用户 23%
塑料
日用品
油墨
涂料
纺织
第三大用户
10%
造纸
化学纤维
第一大用户
58%
第2页/共11页
市场结论性描述
第8页/共11页
学习资源与方法介绍
资源方法
图
各
书
种
馆文
and
浏览
献
器
参
搜
考
索
专业数 and 据库的利用
主要是将两种不同的生产方法进行对比，然后通过查阅、搜索、整理大量资料对硫酸法生产钛白粉进行深入学习，并与同学探讨，摸索结论。
第9页/共11页
感谢欣赏
作者：陈琴
第10页/共11页
第7页/共11页
学习小结
♀ 结论：生产过程中对原料要求高，且物料对设备腐蚀较大，生产过程中伴随的污染较为严重。
♀ 看法：以后研究方向可主要投入到降低原料成本，研究耐腐蚀材料，以及合理利用能耗，对物料进行循环利用以降低三废处理陈本上
♀ 建议：进一步改善生产工艺，或开发新的、更低廉的替
代物质，以降低钛白粉的使用量。
感谢您的观看！
第11页/共11页
铁红颜料、磁性铁氧体或生产硫酸。
第6页/共11页
存在问题及发展展望
原料使用率低
逐渐替换原料，如采用酸溶性钛渣代替钛精矿作原料，塑料做设备内衬
继续开发20％废酸浓缩循环利用等技术，使硫酸法工厂三废处理问题严重的环境污染有较大改善

钛白粉知识点汇总PPT课件

-18100108672
6
包膜的作用
• 铝包膜，提高抗粉化性能，改善光泽和白度，提高耐候性。
• 锆包膜，提高光泽度、耐候性、耐久性。
• 硅包膜是而二氧化硅来改性，分致密膜和多孔膜，致密膜的耐候性特别好，常用于高光泽、高耐久性的磁漆和塑料等涂料，多孔膜能提高乳胶漆较高的干遮盖力。
• 有机包膜，提高分散能力，提高涂料储存的稳定性，提高漆膜光泽和钛白粉消色力和遮盖力。
，总体成本要高于硫酸法，因此，价格也较高。
-18100108672
4
表面处理（包膜）
• 单纯TiO2表面存在晶格缺陷，有许多光活化点，在紫外线作用下，会引起化学反应，造成颜料变色。颗粒越小，活化点越多，耐光性耐候性就越差。
• 未经处理的钛白粉煅烧得到的粒子很小，具有很高的比表面能，极不稳定，在高温下很快地团聚，形成亚稳态的较大的粒子。 TiO2颗粒越小，粒子间作用越强，更容易团聚。
）钛白的分散性：影响色母粒生产成本和
塑料制品的外观、光泽等指标；（4）钛
白的加工性能：影响色母粒的生产成本。
-18100108672
17
行业对钛白粉性能需求
塑料行业
色母粒：PE/PP/PS吹膜和压延-高固含量，PP丙纶丝 -高分散。
外用硬质PVC：高白度，高遮盖。
软质PVC：高分散，高遮盖。
-18100108672
16
钛白粉性能对色母粒的影响
• 色母粒的性能优劣通常是在后续产品应用
，如吹膜或注塑中表现出来，因此，钛白
在色母粒中的性能也主要体现在色母粒的
应用过程中：（1）钛白的着色力：决定
相同颜色塑料制品使用的钛白量；（2
）钛白的白度和色差：决定钛白含量相同

钛白粉学习资料ppt课件

1）二氧化钛晶体本身的折射率，钛白粉的折射率是白色颜料中最高的。因而，从理论上说，它的遮盖力也是最高的。 2）二氧化钛的颗粒大小，颗粒结构和分散程度影响其遮盖力。
在大于可见光半波波长的范围内，粒径越细，颗粒结构越光滑，分散性越大，则遮盖力越大。但有一定的限度，当平均粒径为0.2μm时，遮盖力最大，小于可见光波长一半时，则由于晶体对光的透明性使遮盖力反而下降。所以说，粒子过大过小都不好。
目前，工业用钛白粉都是无味无臭的白色粉末，粒径为0.2~0.5μ m的初级粒子。
2．化学性质
二氧化钛的化学性质极为稳定，相对分子量为79.9 ，常温下几乎不与其他元素或化合物作用，对氧，氨、氮、硫化氢、二氧化碳、二氧化硫都是稳定的。二氧化钛在长时间煮沸的情况下溶于浓硫酸，反应方程式如下：
0.23
着色强度（聚烯烃）
102
110
109
着色底相（聚烯烃）
-0.040
0.005
0.035
pH
8.0
8.5
7.5
电阻
2.0
2.0
2.0
R-103 96 3.2 N/A 0.25 97.8 4.1 0.23 110 0.035 6.5 4.0
R-104 97 1.7 N/A 0.3 97.5 4.2 0.22 110 0.030 N/A N/A

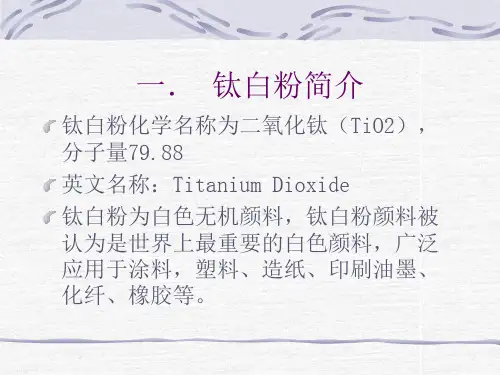

钛白粉——二氧化钛学习资料
一．钛白粉简介
钛白粉化学名称为二氧化钛（TiO2），分子量79.88
英文名称：Titanium Dioxide
钛白粉为白色无机颜料，钛白粉颜料被认为是世界上最重要的白色颜料，广泛应用于涂料，塑料、造纸、印刷油墨、化纤、橡胶等。
一．钛白粉简介

钛白粉应用技术讲座第二讲[优质内容]

钛白粉应用技术讲座第二讲
李实秾
精制课件
1
内容提要
钛白粉简介钛白粉的表面处理钛白粉分散钛白粉的应用
2020年4月25日
精制课件
2
4、钛白粉简介
4.1性质与用途及生产工艺钛白粉主要成分是二氧化钛（TiO2），规范名
称叫二氧化钛颜料。分子量为:79.9，是一种白色无机颜料，不溶于水。其晶体有三种晶型：板钛型、锐钛型、金红石，其中板钛型不稳定，无工业应用价值。折射率锐钛为2.55、金红石为2.71；比重锐钛型为3.9，金红石型为4.2。钛白粉具有无毒、最佳的不透明性、最佳白度和光亮度，被认为是目前世界上性能最好的一种白色颜料，广泛应用于涂料、塑料、造纸、印刷油墨、化纤、橡胶、化妆品等工业。
2020年4月25日
精制课件
7
（3）消色力钛白粉与其他颜料混合后显示他本身颜色的能力，一般是
同标样比较或用雷诺数来表示：和标样比较的是相对消色
力。雷诺数是利用色差仪测得各个光学数据后计算而得。雷诺数没有国标，一般金红石≧1700,1900左右的产品才是好产品，越大越好。
※消色力是侧面反映遮盖力的高低； ※消色力的高低，会影响到肉眼对色相的判断； ※对消色力的判断，相对消色力受底相影响较大； ※中高PVC涂料配方中，填料(体质颜料)用量较大，细粒径填料使二氧化钛分布更均匀；大粒径填料使二氧化钛聚集，降低了二氧化钛的遮盖力。
2020年4月25日
精制课件
3
钛白粉主要应用分布
涂料 57%
2020年4月25日
其它 8%
精制课件
塑料 21%
造纸 14%
4
2020年4月25日
精制课件
5

《钛白粉学习资料》课件

规。
国内标准
中国也制定了相应的环保与安全标准，如《钛白粉行业污染物排放标准》和《钛白粉安全生产规范》。
企业标准
企业应该制定更为严格的环保与安全标准，并采取有效的措施来确保生产和使用过程中的环保与安全。
THANK YOU
感谢聆听
100%
耐候性
钛白粉具有较好的耐候性，不易变色，能够保持长期稳定的白度。
80%
抗紫外线性能
部分钛白粉具有较好的抗紫外线性能，能够降低紫外线对涂层的老化作用。
钛白粉的检测方法
01
02
03
04
X射线衍射法
通过分析钛白粉的晶体结构，确定其晶型和纯度。
扫描电子显微镜法
观察钛白粉的形貌、粒度分布以及表 Nhomakorabea状态。硫酸法生产工艺
硫酸法是最早实现工业化生产的钛白粉工艺，具有悠久的历史和成熟的工艺技术。
该工艺以钛铁矿为原料，通过酸解、水解、盐处理、煅烧等工序制备钛白粉。
硫酸法生产工艺流程长，能耗较高，对环境污染较严重，但原料成本较低，适用于大规模生产。
氯化法生产工艺
02
01
03
氯化法是近年来发展迅速的钛白粉生产工艺，具有产品质量高、环保性能好等优点。
《钛白粉学习资料》ppt课件
目
CONTENCT
录
• 钛白粉简介 • 钛白粉的生产工艺 • 钛白粉的性能与检测 • 钛白粉的市场与发展趋势 • 钛白粉的环保与安全
01
钛白粉简介
钛白粉的定义
总结词
化学性质稳定
详细描述
钛白粉是一种无机颜料，化学性质稳定，不易与其他物质发生化学反应，具有较高的耐候性和耐光性。
01

化工原料金红石型钛白粉PPT课件

• 产品种类：钛白粉 • 产品名称：金红石型钛白粉 • 型号：RCL 69 • 品牌：Cristal • 产地：澳大利亚 • 适用行业： 1.聚烯烃母料 2.ABS 3.苯乙烯配混 4.增塑溶胶 5.户内-硬PVC 6.软PVC • 特性：【结晶结构：金红石】【二氧化钛含量：97%】【表面处理：氧化铝，有机物】【比重：4.1】【底色：蓝】【105℃失重：0.2%】 • 详细描述： TIONA RCL69是一种为塑料工业设计的经过有机处理的疏水性二氧化钛（钛白工粉）。其粒径经过优选，产生了较高的遮盖力、高着色力，以及高蓝度色调的颜料。推荐用于聚氯乙烯、聚苯乙烯、聚烯烃及大部分工程塑料。 • 包装：25KG/包 • 特点： *高遮盖力和着色力 *杰出分散：减少（挤塑机）网叠堵塞；减少停工期；在薄膜应用较少量瑕疵 *优秀加工性：高颜料装载量；低熔体黏度；快速的生产量 *蓝相淡色光
• 产品种类：钛白粉
• 产品名称：金红石型钛白粉
• 型号：Tiona 595
• 品牌：Cristal
• 产地：澳大利亚
• 适用行业：
1.装饰性建筑涂料 2.一般用途工业涂料 3.汽车，OEM和修补涂料 4.粉末涂料
5.船舶和保护涂料 6.水基和溶剂基工业涂料 7.低VOC/高固体分涂料
• 特性：
【二氧化钛含量：95%】【表面处理：氧化锆和有机物】【吸油量：19/100g】
【PH（10%悬浮液）：7.5】【比重：4.1】【密度：34.2 lbs/gal】
• 详细描述：
Tiona595是一种高性能，多用途，氯化法所制作的金红石型二氧化钛颜料。设计让产品在广泛户内和户外ቤተ መጻሕፍቲ ባይዱ水基和溶剂基涂
料配方中给出杰出的分散性、遮盖力、光泽和耐久性等综合表现。

第5章钛白粉讲解

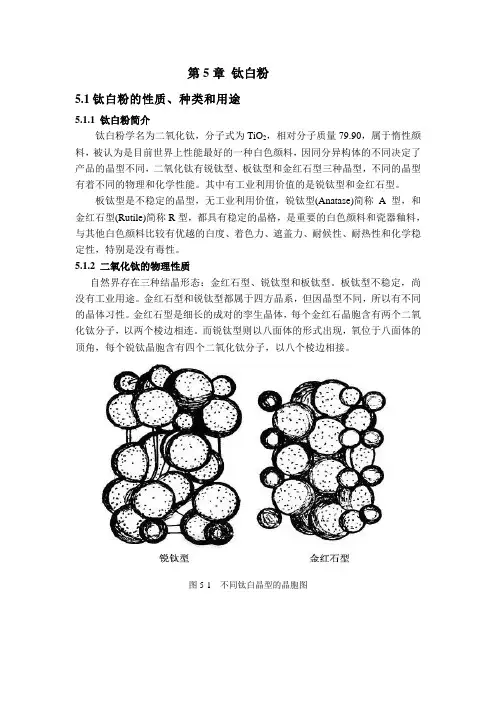

第5章钛白粉5.1钛白粉的性质、种类和用途5.1.1 钛白粉简介钛白粉学名为二氧化钛，分子式为TiO2，相对分子质量79.90，属于惰性颜料，被认为是目前世界上性能最好的一种白色颜料，因同分异构体的不同决定了产品的晶型不同，二氧化钛有锐钛型、板钛型和金红石型三种晶型，不同的晶型有着不同的物理和化学性能。

其中有工业利用价值的是锐钛型和金红石型。

板钛型是不稳定的晶型，无工业利用价值，锐钛型(Anatase)简称A型，和金红石型(Rutile)简称R型，都具有稳定的晶格，是重要的白色颜料和瓷器釉料，与其他白色颜料比较有优越的白度、着色力、遮盖力、耐候性、耐热性和化学稳定性，特别是没有毒性。

5.1.2 二氧化钛的物理性质自然界存在三种结晶形态：金红石型、锐钛型和板钛型。

板钛型不稳定，尚没有工业用途。

金红石型和锐钛型都属于四方晶系，但因晶型不同，所以有不同的晶体习性。

金红石型是细长的成对的孪生晶体，每个金红石晶胞含有两个二氧化钛分子，以两个棱边相连。

而锐钛型则以八面体的形式出现，氧位于八面体的顶角，每个锐钛晶胞含有四个二氧化钛分子，以八个棱边相接。

图5-1 不同钛白晶型的晶胞图表5-1 二氧化钛的物理性质物性金红石型锐钛型结晶系四方晶系四方晶系相对密度 3.9~4.2 3.8~4.1折射率 2.76 2.55莫氏硬度6-7 5.5-6熔点(℃) 1858 高温时转变为金红石型晶格常数A轴0.458，c轴0.795 A轴0.378，c轴0.949 电导率（S/m）10-11~10-1210-11~10-12吸油度16～48 18～30着色强度1650~1900 1200~1300 颗粒大小(微米) 0.2~0.3 0.35.1.3 二氧化钛的化学性质二氧化钛的化学性质极为稳定，是一种偏酸性的两性氧化物，常温下几乎不与其他元素和化合物作用，对氧、氨、氮、硫化氢、二氧化碳、二氧化硫都不起作用。

也不溶于水、稀酸、脂肪酸和其他有机酸及弱无机酸，只微溶于氢氟酸，在长时间高温煮沸下才溶于浓硫酸，微溶于碱和热硝酸。

钛白粉产品知识培训ppt课件

3.普通吸油量
普通要求金红石17~20 ，锐钛≥20
4. 溶剂涂料和粉末涂料、橡胶、油墨等要求吸油量低，〔吸油量高，黏度高，对粉末涂料的流平性不好〕高PVC的涂料比较喜欢高吸油量的产品；
※吸油量的上下会影响到在同样的运用量下，运用体系的黏度；
※吸油量会影响到在油性介质里的分散性。
挥发份
1.概念在105Oc下烘干24h后产品中可以挥发掉的成分，主要是水分。
2.测试方法：
用烧杯称取10g二氧化钛，放入105 度的烘箱中烘1小时、取出冷却至室温称量至恒重，再烘0.5小时取出冷却至室温称量至恒重。前后质量差/ 钛白粉质量*100
3.普通数值
※较多的挥发份可以导致产品在储存过程中聚会、结块，颜料目的下降；
※较多的挥发分可以导致产品在高温〔塑料、型材、色母粒等〕运用时产生气孔、起泡等景象；
能60%以上。
硫酸法
• 原资料 • 普通钛精矿酸溶性钛渣 • 根本流程 • 硫酸法是用钛精矿或酸溶性钛渣与硫酸进展酸
解反响，得到硫酸氧钛溶液,经水解得到偏钛酸，再进入转窑煅烧产出TiO2。 • 工艺特点 • 此工艺流程长、间歇式操作、自动化程度低。普通每消费1吨钛白粉，将产生8吨左右废酸，环保压力大，遭到国家政策限制。
细度〔45um〕----筛余
1.概念：指的是经45um〔320mu〕的筛子筛分后的剩余量。
简介
钛白粉，学名二氧化钛〔TiO2〕，是一种白色无机颜料。它稳定的物化性质和优良的光电学性质决议了其优越的颜料性能，具有无毒、最正确的不透明性、最正确白度和光亮度，所以被以为是目前世界上性能最好的一种白色颜料，号称“白色颜料之王〞。
白色颜料之王
• 广泛运用在涂料、塑料、造纸、油墨、化纤、橡胶、化装品等多个行业〔其中涂料行业占58%、塑料行业占23%、造纸10% 、其他9%〕.因其具有其他白色颜料无可比较的多种优良性能，以致于其面世后，很快就取代了传统的铅白〔PbCO3·2Pb〔OH 〕2 既碱式碳酸铅，又称白铅粉〕、锌白〔 ZnO〕，锌钡白〔ZnS•BaSO4 ,俗称立德粉〕等白色颜料。

钛白粉的表面改性PPT课件

❖ 细度指的是320目（45µm的孔径）的筛子筛分后的剩余
部分，用百分比表示；
CHENLI
3
CHENLI
4
CHENLI
5
与国外的差距
❖ 目前我国TiO2主要靠进口，国产TiO2 主要在小规模、低档次的型材上使用。国内与国外TiO2的主要差距表现在 (1)表面包膜质量，(2)稳定性，(3)白度， (4) 粒径方面。另外国产TiO2厂家，由于产地不同，包膜技术不同，耐候性也有较大差异。 (5)在国外 TiO2有通用型，超耐久型、抗粉化超耐久型、高光半耐久多用型、高光耐久多用型，塑料级普通型、塑料级耐久型等多种牌号，因此对TiO2 型号的选择十分重要。 (6)对搪瓷级钛白和冶金、电容器，电焊条工业用TiO2以及造纸用钛白粉，不能用于塑料异型材
CHENLI
2
国标
❖ 白度
❖ 消色力钛白粉与另一种颜料混合后能够得到混合物显示它
本身颜料的能力。一般是同标样比较或用雷诺数来表示：
❖ 105℃挥发物指的是在105℃下，产品中可以挥发掉的
成分，主要是水分；
❖ 吸油量 100克钛白粉在达到完全润湿时需要用油的
最低量。溶剂涂料和粉末涂料、橡胶、油墨等要求吸油量低，高PVC的涂料比较喜欢高吸油量的产品
CHENLI
6
CHENLI
7
表面处理的概述
❖ 所谓表面处理是指通过不同的表面处理剂和处理工艺，在二氧化钛颜料粒子表面包覆一层或多层无机物或有机物的包膜层，以改善二氧化钛固有的缺陷或改变其颗粒的表面性质，提高它的耐候性、分散性等应用性能。
❖ 二氧化钛的表面处理主要是通过等电点理论和稳定理论，采用沉淀、吸附、离子交换、共价键和高分子接枝反应对二氧化钛的表面进行改性，改性结果只涉及到表面电荷的变化、表面积变化，以弥补二氧化钛的光化学活性缺陷，提高二氧化钛的耐候性、耐久性，提高它在各种介质中的湿润性和分散性。

钛白粉学习资料ppt课件共36页

3．遮盖力
遮盖力指当一件物料涂以某种涂料时，涂料中的颜料能遮盖被涂物体表面的底色，使之底色不能透过涂料显露出来的能力。遮盖力的表示方法是每平方厘米被涂物体的表面积，在完全被遮盖时所需颜料的最低质量。
遮盖力=颜料质量（g）/被涂物体表面积（cm）
二氧化钛颜料在工业中最重要的作用，在于利用它被分散到介质中的不透明性，从而达到遮盖的作用。颜料的遮盖力不但取决于它的晶体结构、折射率和对光的散射能力，也取决于它对光的吸收能力。二氧化钛和其它的白色颜料一样，它对光的吸收能力很小，光的散射能力对遮盖力的影响比光的吸收能力大，所以其遮盖力主要受散射力的影响，和着色力一样也受到颜料的折射率、粒径、粒径分布和分散性能的影响。折射率大的颜料有较大的遮盖力（HP），颜料与基料的折射率之差越大，遮盖力也越高。并且如果两者的折射率相等，涂膜即呈现透明。所以同一种颜料的遮盖力应随基料（展色剂）的不同而不同。可是不同基料的折射率差异不大，所以一般来说不同基料引起的遮盖力差异也不大。
一．钛白粉简介
钛白粉化学名称为二氧化钛（TiO2），分子量79.88
英文名称：Titanium Dioxide
钛白粉为白色无机颜料，钛白粉颜料被认为是世界上最重要的白色颜料，广泛应用于涂料，塑料、造纸、印刷油墨、化纤、橡胶等。
一．钛白粉简介
二氧化钛在已知所有白色颜料中折射率最高，（金红石型2.71，锐钛型2.55）。因此具有很高的遮盖力和优良的光学性能。
钛白粉表面处理及其作用
二．钛白粉的主要性质
1．物理性质
二氧化钛是一种多晶型的化合物，在自然界中有三种结晶形态：金红石型，锐钛型和板钛型。板钛型不稳定，在 650℃ 下会向金红石型转化，因而没有工业价值。锐钛型在高温下（ 700℃ ）以上能够转变成金红石型，金红石型与锐钛型相比，因晶格较小而紧密，所以具有较高的折射率。

攀枝花钛白粉培训教材

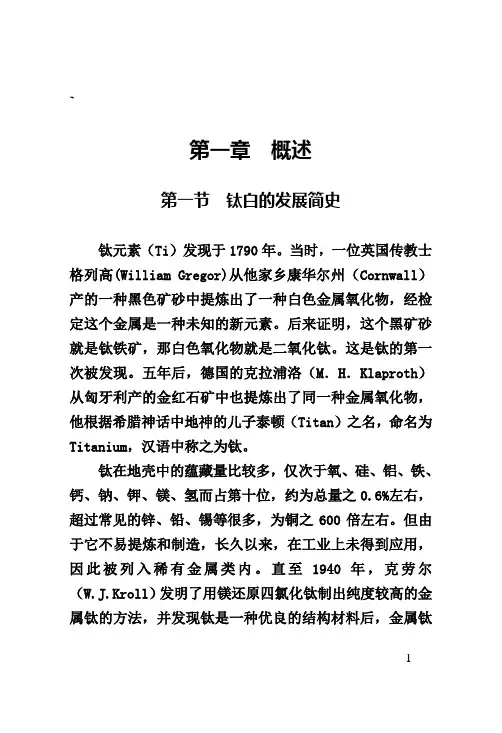

`第一章概述第一节钛白的发展简史钛元素（Ti）发现于1790年。

当时，一位英国传教士格列高(William Gregor)从他家乡康华尔州（Cornwall）产的一种黑色矿砂中提炼出了一种白色金属氧化物，经检定这个金属是一种未知的新元素。

后来证明，这个黑矿砂就是钛铁矿，那白色氧化物就是二氧化钛。

这是钛的第一次被发现。

五年后，德国的克拉浦洛（M．H．Klaproth）从匈牙利产的金红石矿中也提炼出了同一种金属氧化物，他根据希腊神话中地神的儿子泰顿（Titan）之名，命名为Titanium，汉语中称之为钛。

钛在地壳中的蕴藏量比较多，仅次于氧、硅、铝、铁、钙、钠、钾、镁、氢而占第十位，约为总量之0.6%左右，超过常见的锌、铅、锡等很多，为铜之600倍左右。

但由于它不易提炼和制造，长久以来，在工业上未得到应用，因此被列入稀有金属类内。

直至1940年，克劳尔（W.J.Kroll）发明了用镁还原四氯化钛制出纯度较高的金属钛的方法，并发现钛是一种优良的结构材料后，金属钛1的生产才得到了工业化。

1948年后，金属钛的产量与日俱增，已不再稀有，目前，已划入轻金属类内。

但是，二氧化钛生产工业的建立，却比金属钛早得多，而且人们发现了它那无与伦比的卓越的光学和颜料性能，因此二氧化钛工业的发展十分迅速，是钛系产品中最重要的一种产品。

目前所开采的各种钛矿资源，有90%以上用于生产二氧化钛，它在商品上人们习惯于称为钛白粉。

钛白粉的生产，最早采用的是硫酸法。

此法是1910年由挪威的杰布生（Jebenen）和法鲁普（Farup）所发明，并于1916年建成了世上第一座钛白厂，年产量为1000吨。

此法沿用至今已有七十余年，虽然对过程的细节有了很大的改进和提高，但基本流程并无变化。

氯化法是钛白生产的一种新方法。

1932年，德国拜耳公司的前身法本公司发表了第一个专利。

1933年，克菜布颜料公司也发表了专利。

此公司在1943年被美国杜邦公司吞并，并在1957年得到氯化法工业应用的成功。

氯化法钛白粉简介

•
•
6、颜料的光泽度和着色底相
光泽：物体的光泽度是指物质对投射来的光线的反射能
力，反射能力越强，光泽度越大。其实，颜料本身无光泽的说法，在实际应用中颜料只是涂料组分中的一种，涂膜才有光泽，但颜料的的特征决定了涂膜的光泽；影响涂膜后光泽度的主要原因是二氧化钛粒子的粒径和分布，另外一点是它的分散性。着色底相，又称底层色相，或灰漆色调。它受二氧化钛的粒径和平均粒径及散射能力大小影响十分明显。不同的粒径在不同的波长下，会产生不同的色调。二氧化钛的这一指标是很多用户非常关心的。（可以间接判断颜料的粒度情况）
散射迅速减少，但绿色和红色光线的散射却相对不变。在150~200纳米处对于蓝色光线的最大散射，光谱中红色和绿色范围的光线散射就显著下降，但是当粒径小于100纳米时，由于光对晶体的绕射，遮盖力反而下降。。根据可见光谱波长范围400~700nm，所以理想的二氧化钛粒径应在200~350nm，但是人们的视觉习惯总是认为蓝白色比纯白色更白。从图中可以看出200nm的粒径比300nm的粒径能反射更多的蓝色光和绿色光而显得更白。
3、硬度
• 按莫氏硬度10分制标度，金红石型二氧化
钛为6~6.5，锐钛型二氧化钛为5.5~6.0，因此在化纤消光中为避免磨损喷丝孔而采用锐钛型。
4、吸湿性
• 二氧化钛虽有亲水性，但吸湿性不太强，
金红石型较锐钛型为小。 • 二氧化钛的吸湿性与其表面积的大小有一定关系，表面积大，吸湿性高。 • 二氧化钛的吸湿性也与表面处理性质有关。
40%KOH溶液
700~900
300
二氧化钛在某些酸类中的溶解度
• 钛白粉元素，能溶于氢氟酸，生成氟钛酸，
其反应方程式如下： • TiO2 + HF H2TiF6 + H2O • 在长时间煮沸的情况下，溶于浓硫酸，生成硫酸钛或硫酸氧钛，其反应方程式如下： • TiO2 + H2SO4 Ti(SO4)2 + H2O • TiO2 + H2SO4 TiO(SO4)2 + H2O

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

常见白色颜料遮盖力的相对值
颜料名称金红石型二氧化钛锐钛型二氧化钛硫酸锌立德粉氧化锌
遮盖力相对值 100 78 38 18 14
颜料名称三氧化二锑碳酸铅硫酸铅硅酸铅
遮盖力相对值 14 10 9 8
•可以看出白色颜料中金红石型二氧化钛的遮盖力最高。
影响二氧化钛遮盖力的主要因素有以下几个方面：
聚苯乙烯
1.60
氧化大豆油醇酸树脂 1.52~1.53
苯乙烯丁二烯树脂 1.53
70/15/15醇酸/三聚氰胺/尿素 1.54
70/25醇酸/三聚氰胺 1.55
下图为光线在含有不同折射率白色颜料的薄膜中的行进路线：
左图因颜料折射率较高，所以薄膜为白色不透明，而右图因少量光线可以透过，则不是完全不透明。
1）二氧化钛晶体本身的折射率，钛白粉的折射率是白色颜料中最高的。因而，从理论上说，它的遮盖力也是最高的。 2）二氧化钛的颗粒大小，颗粒结构和分散程度影响其遮盖力。
在大于可见光半波波长的范围内，粒径越细，颗粒结构越光滑，分散性越大，则遮盖力越大。但有一定的限度，当平均粒径为0.2μm时，遮盖力最大，小于可见光波长一半时，则由于晶体对光的透明性使遮盖力反而下降。所以说，粒子过大过小都不好。
目前，工业用钛白粉都是无味无臭的白色粉末，粒径为0.2~0.5μm的初级粒子。
2．化学性质
二氧化钛的化学性质极为稳定，相对分子量为79.9 ，常温下几乎不与其他元素或化合物作用，对氧，氨、氮、硫化氢、二氧化碳、二氧化硫都是稳定的。二氧化钛在长时间煮沸的情况下溶于浓硫酸，反应方程式如下：
TiO2 ＋HiSO4=TiOSO4＋ H2O 悬浮在其他有机介质中的钛白粉，在光和
二氧化钛是一种多晶型的化合物，在自然界中有三种结晶形态：金红石型，锐钛型和板钛型。板钛型不稳定，在 650℃ 下会向金红石型转化，因而没有工业价值。锐钛型在高温下（ 700℃ ）以上能够转变成金红石型，金红石型与锐钛型相比，因晶格较小而紧密，所以具有较高的折射率。
金红石型和锐钛型的晶型结构如图所示：
空气的作用下，尤其是紫外线照射下，可循环地被还原与氧化而导致介质的被氧化。
3．光学性质
1．折射率颜料的折射率是不透明度，遮盖力和着色力的物理基础，由于钛白粉的折射率在白色颜料中最大，所以遮盖力最好，而金红石型的折射率较锐钛型大，所以其性能优于锐钛型。
各种白色颜料的折射率和被着色基料的折射率
2．散射强度
光散射也是一个影响颜料分散光线能力的因素。二氧化钛粒径大
小与蓝色，绿色和红色光线的相对散射能力相反。
2．散射强度
如图在0.2μm处，各波长光线散射总和最大，当粒子在0.25~0.3μm时，蓝色光线散射减少，其它光线散射相对不变，在0.15μm处蓝色光线散射最大，光谱中红色和绿色光线散射显著下降。理想的二氧化钛粒径应为0.2~0.5μm，由于人们的视觉总认为白色偏蓝比纯白色更白，所以0.2μm粒径的二氧化钛显得更白，并且具有更高的遮盖力。
3．遮盖力
遮盖力指当一件物料涂以某种涂料时，涂料中的颜料能遮盖被涂物体表面的底色，使之底色不能透过涂料显露出来的能力。遮盖力的表示方法是每平方厘米被涂物体的表面积，在完全被遮盖时所需颜料的最低质量。
遮盖力=颜料质量（g）/被涂物体表面积（cm）
二氧化钛颜料在工业中最重要的作用，在于利用它被分散到介质中的不透明性，从而达到遮盖的作用。颜料的遮盖力不但取决于它的晶体结构、折射率和对光的散射能力，也取决于它对光的吸收能力。二氧化钛和其它的白色颜料一样，它对光的吸收能力很小，光的散射能力对遮盖力的影响比光的吸收能力大，所以其遮盖力主要受散射力的影响，和着色力一样也受到颜料的折射率、粒径、粒径分布和分散性能的影响。折射率大的颜料有较大的遮盖力（HP），颜料与基料的折射率之差越大，遮盖力也越高。并且如果两者的折射率相等，涂膜即呈现透明。所以同一种颜料的遮盖力应随基料（展色剂）的不同而不同。可是不同基料的折射率差异不大，所以一般来说不同基料引起的遮盖力差异也不大。
金红石型和锐钛型钛白粉物理性能比较
物性结晶系相对密度折射率莫氏硬度电容率熔点/℃ 晶格常数 a/nm 晶格常数 c/nm
金红石型四方晶系
4.2 2.71 6~7 114 1858 0.458 0.795
锐钛型四方晶系
3.9 2.52 5.5~6 31 高温时转变为金红石型 0.378 0.949
钛白粉——二氧化钛学习资料
一．钛白粉简介
钛白粉化学名称为二氧化钛（TiO2），分子量79.88
英文名称：Titanium Dioxide
钛白粉为白色无机颜料，钛白粉颜料被认为是世界上最重要的白色颜料，广泛应用于涂料，塑料、造纸、印刷油墨、化纤、橡胶等。
一．钛白粉简介
二氧化钛在已知所有白色颜料中折射率最高，（金红石型2.71，锐钛型2.55）。因此具有很高的遮盖力和优良的光学性能。白色颜料折射率二氧化硅1.41~1.49
碳酸钙
1.63
陶土（白土） 1.65
硅酸镁
1.65
立德粉
1.84
氧化锌
2.02
氧化锑
2.09~2.29
硫化锌
2.37
锐钛型二氧化钛 2.55
金红石型二氧化钛 2.73
基料或介质
折射率
空气
1.0003
水
1.3330
聚乙稀
1.50~1.54
SAN
1.56
聚碳酸酯
1.59
二氧化钛的最佳粒径在0.2~0.3μm ，在这个粒径之间，二氧化钛具有最佳的反射和散射光的能力，以达到最佳的遮盖力。
钛白粉有两种主要结晶形态，锐钛型（Anatase)，简称A 型；金红石型（Rutile）, 简称R型。
一．钛白粉简介
钛白粉的工业生产方法有硫酸法和氯化法两种。硫酸法既可生产锐钛型产品，又可以生产金红石型产品，硫酸法的生产工艺开发较早，但其生产工艺复杂。氯化法采用连续生产工艺，过程简单，产品质量容易控制，所以一般认为氯化法钛白粉产品的质量更优异。
二氧化钛颜料的另外一个重要性能是—优异的抗化学性，优良的热稳定性和耐紫外降解性能。在耐紫外性能方面，金红石优于锐钛型，所以金红石型二氧化钛更适合于塑料及涂料的户外应用。锐钛型比金红石型稍偏蓝，主要用于室内用涂料，造纸、橡胶、化纤、陶瓷等。
钛白粉表面处理及其作用
二．钛白粉的主要性质
1．物理性质
