给排水预留预埋技术交底

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）1.3混凝土浇注时，必须派专人值守，防止预留件移位或损坏，混凝土浇注完毕后6小时取出预留件，并清理预留洞。

1.4洞的留设平面位置详见预留预埋图。

1.5在结构拆模后，需对预埋套管所留下的钉子等杂物进行清理。

1.6给水管井按照预埋图预留方洞。

2、UPVC管穿楼板直埋管件直埋2.1首先根据结施、建施、水施绘制出排水管穿楼板预留位置定位图，特别注意上下结构剪力墙及梁的尺寸变化，综合考虑保温、抹灰及面砖等厚度从而预留管道支架安装位置。

2.2在首层楼板模板施工完成后，根据排水管穿楼板定位图，将直埋管件按照定位图尺寸固定于模板上，并用袋装锯末封堵严实。

在二层模板施工完成后，定位图再将直埋管件固定，并在套管中心位置处模板上开一个孔，通过孔吊线检查是否与一层直埋管件中心对准。

以此类推保证所有楼层预埋管件中心位置在一条直线上。

2.3浇筑混凝土安排专人值班，保证直埋管件不被破坏，不发生位移，确保管件内清洁无混凝土。

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）砌体套管的直埋4.3砖墙上的套管长度应根据墙体厚度加上抹灰层的厚度及保温的厚度。

4.4必须对土建抹灰班组进行交底，提醒其抹灰时不得遮盖套管同时班组也要进行复核，发现有遮盖的套管要及时清掏。

留短了的套管应在抹灰过程中交代抹灰工人用和套管同样规格的短管做模具，确保预留洞口的尺寸。

5、穿楼板给水套管安装5.1 给水管道穿楼板时应设置钢套管，其顶部应高出装饰地面20mm，并应有防水措施；地面找平层按30mm考虑，装饰地面按30mm考虑。

5.2 套管封堵、打口时必须有机械固定措施保证管道位于套管正中，穿楼板套管可先打口再吊洞以保证同心度。

穿楼板套管打口时先填打油麻时，要少填多打，每次填灰1/3，共三次，每次打两遍，最后用填灰找平，打两次。

室内给排水、消防工程预留预埋施工技术交底1. 项目简介本项目为某商业大厦的室内给排水、消防工程预留预埋施工技术交底。

2. 相关标准和规范施工过程中需符合以下标准和规范：•《建筑给水排水设计规范》GB 50015-2019•《建筑消防设计规范》GB 50016-2014•《建筑给水排水工程施工及验收规范》GB 50242-2002•《建筑消防设施维护管理规定》GB 50290-2014•《建筑消防应急疏散设计规范》GB 50084-20193. 施工准备3.1 管材室内给排水管材选用PVC-U衬塑复合管，内壁光滑不易结垢、附着物，使用寿命较长，可靠性较高。

消防管材选用钢制管材，强度高、抗压抗震性能优良，且耐高温、防火性能强。

3.2 材料预备准备好所有需要使用的材料和工具，包括管材、管件、水泵、阀门、密封胶、扳手等。

3.3 设备调试对水泵和阀门进行调试，保证其运转正常。

3.4 施工区域准备清理工作区域，确保施工区域整洁、干燥。

对施工区域进行标记，划分出给排水管道和消防管道的引入点和预留点。

4. 技术交底4.1 室内给排水施工技术交底4.1.1 管道引入点的准备根据设计图纸确定室内给排水管道的引入点，将管道预留口封堵，确保施工期间此处不会泄漏。

4.1.2 管道预留点的准备预留点应按照设计要求符合管道直径、长度、深度和坡度等要求，保证后续施工可以无障碍进行。

4.1.3 管道施工流程1.上下水管道一般采用放线定位、现场制作的方式安装，并使用扣压式接头进行连接。

2.确定排水管道的坡度，并根据设计图纸进行施工。

管道连接处应加强支撑结构，确保管道连接牢固、不泄露。

3.室内给水管道连接前应进行漏水试验，排水管道连接前应进行内检和水密性试验，确保施工质量。

4.2 消防施工技术交底4.2.1 消防管道引入点的准备根据设计图纸确定室内消防管道的引入点，将管道预留口封堵，确保施工期间此处不会泄漏。

4.2.2 消防管道预留点的准备预留点应按照设计要求符合管道直径、长度、深度等要求，保证后续施工可以无障碍进行。

表 C2-1资料编号05-C2-001工程名称交底日期2016年4月20日施工单位分项工程名称给排水预留预埋交底提要木方盒预留预埋审核人交底人接受交底人交底内容：一、木方盒预留预埋（一）施工条件1、各层水平线和墙厚度线弹好，土建完成顶板、梁支模；2、木方盒预留的部位障碍物已清除干净；3、现浇板底层模板铺设完毕，底层钢筋绑扎前；（二）施工准备1、技术准备施工前应认真熟悉工程施工图，审核系统管路是否正确，有无和其他专业矛盾和相碰之处。

结合建筑施工图，按给排水管线布置图弹出水平线和墙厚度线。

对照图纸会审中的相应问题进行复核，不遗漏任何图纸信息，熟悉设计要求选用的国标、院标、图集和其他技术资料的内容和对安装的要求。

2、材料准备竹胶板，铁钉，通丝，螺母3、施工机具主要安装机具工具：钢锯、锯条、半圆锉、圆锉、扁锉、线坠。

设备主要检测机具：水平尺、卷尺、小线等。

4、施工范围图纸范围内，合同约定的给排水，空调水，消防的所有预留预埋工作。

（三）施工工艺1、工艺流程：2、注意事项：表 C2-1资料编号05-C2-001工程名称交底日期2016年4月20日施工单位分项工程名称给排水预留预埋交底提要木方盒预留预埋审核人交底人接受交底人①、竹胶板盒底部应平整，竖直放置时与水平面夹角呈90°，木盒四周结合处、与底部模板结合处应严密无缝，确保在打灰过程中无混凝土渗入。

②、木盒固定应牢固，确保在土建绑筋及打灰过程中无位移。

3、木方盒预留预埋●木套盒长度按结构施工图尺寸确定，木套盒尺寸参照下列标准：管径（mm）75-100 125-150 200-250留洞尺寸(mm) 200x200 250x250 300x300●竹胶板方盒加工：用铁钉将规定尺寸大小的竹胶板、小方木钉在一起，就制作成了一个竹胶板方盒。

竹胶板制木盒由木工加工制作，暖通技术员负责交底，水暖工负责安装，同时要要保证木盒主正且外表光滑、坚固耐用、稳定性好。

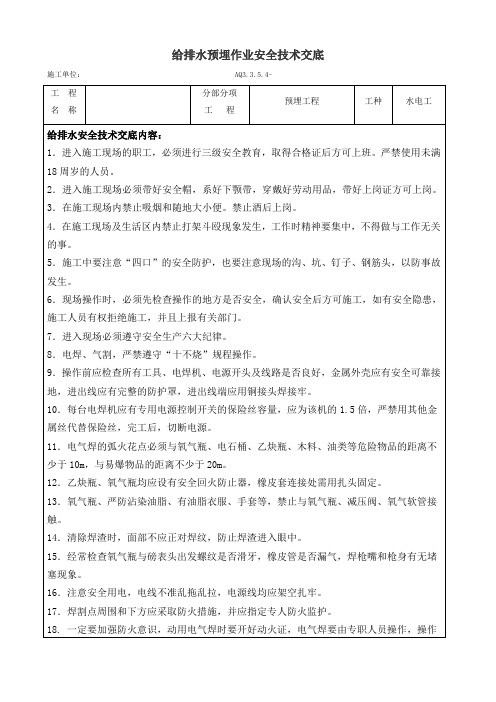

一、交底目的为确保给排水预埋工程的安全、质量、进度，特进行安全技术交底，提高施工人员的安全意识和操作技能。

二、交底对象给排水预埋工程全体施工人员、监理人员。

三、交底内容1. 施工现场安全管理（1）施工人员必须佩戴安全帽、安全带，穿防滑鞋，进入施工现场必须走安全通道。

（2）施工现场严禁酒后作业、疲劳作业，确保施工人员精神饱满。

（3）施工现场严禁吸烟、动火作业，确保施工安全。

2. 给排水预埋施工安全要点（1）施工前，应熟悉施工图纸，了解工程概况、施工要求、安全注意事项。

（2）施工过程中，严格按照施工方案进行操作，确保施工质量。

（3）施工时，应保证施工现场的通风良好，防止有害气体积聚。

（4）施工过程中，应避免操作人员与机械设备的碰撞，确保人身安全。

（5）施工过程中，应确保施工材料、工具堆放整齐，防止滑倒、坠落事故。

（6）施工过程中，应做好防暑降温、防寒保暖等措施，确保施工人员身体健康。

3. 预埋管道安全注意事项（1）管道预埋前，应检查管道材质、规格、尺寸是否符合要求，确保管道质量。

（2）管道预埋时，应确保管道与套管同心，避免管道偏移。

（3）管道预埋后，应检查管道连接是否牢固，防止管道漏水、漏气。

（4）管道预埋过程中，应避免对周围环境造成破坏，如破坏电缆、水管等。

（5）管道预埋完成后，应及时进行隐蔽工程验收，确保施工质量。

4. 防止交叉作业安全措施（1）施工过程中，应做好施工现场的划分，明确各工种作业区域。

（2）施工人员应遵守施工现场规章制度，不得擅自进入其他工种作业区域。

（3）施工过程中，应加强现场沟通，确保各工种协调作业。

四、交底要求1. 施工人员要认真听取安全技术交底，掌握施工安全要点。

2. 施工过程中，严格执行安全技术措施，确保施工安全。

3. 施工人员要互相监督，发现安全隐患及时报告，确保安全生产。

4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

五、交底时间[具体时间]六、交底人[交底人姓名]七、验收人[验收人姓名]。

编号—002预埋施工质量技术交底记录工程名称大理滨海俊园项目（一期）交底日期2013年11月28日分部分项工程名称预留预埋施工交底地点项目部会议室交底内容：一、作业条件：土建钢筋基本绑扎完毕二、材料与机械设备：1、材料：PVC管φ32、φ25 、φ20及其配件，穿筋线盒，7cm圆线盒、5cm圆线盒泡沫，钢套管、圆钢，焊条、油漆等2、机械设备：电焊机、切割机等三、交底内容：（一）、给排水预埋1、套管制作：所有套管管径比管道管径大两号。

套管长度的确定因本工程剪力墙有多种规格，因此穿剪力墙的套管长度由主工长结合建筑施工图确定；穿楼板套管长度：考虑到此工程为精装修工程，穿楼板钢套管长度要求高于混凝土板面10cm，标准层板厚度为10cm，套管长度为23cm；穿外剪力墙给排水管的钢套管必须焊制止水环，止水环半径比套管大10cm。

2、套管孔洞定位及安装本工程给水管标高为管道中心标高，排水管标高为内底面标高，对于安装在墙体上的套管，按照预留预埋的优化图纸结合建施图确定基准控制线，利用钢卷尺等工具确定安装位置，确定标高，做出标记。

部分要求较高的部位需要采用红外线测距仪超平，保证定位精确和视觉美观。

待钢筋基本绑扎完毕时，利用辅筋将套管和主筋焊接固定。

对于预留在楼板上的套管，按照图纸找准相关结构桩或梁，利用钢卷尺等测量工具引至需要预留孔洞处并做好标记利用吊线方式保证套管与套管中心线在一条直线上。

将套管与板面钢筋绑扎固定。

套管内必须填满填充物防止混凝土进入套管内。

3、卫生间、厨房与阳台下水口，穿楼板的排水只管采用PVC成品预埋直接，施工方法及注意事项后期在另行做专项技术交底；4、剪力墙给排水管槽预留采用PVC32管，预留是必须绑扎稳固；5、板面给排水留槽采用DN32钢管，压槽时间及取出时间必须合理（后期作专项技术交底）。

（二）、电气预埋1、跷板开关距地1.45m暗装，距门边0.2m。

2、普通插座距地0.35m暗装（线管敷设由底板引至）3、防水型插座，底边距地1.55m暗装4、照明配电箱、动力控制箱距地1.65m明装；5、安全出口标志灯底部距门头0.2m暗装，疏散方向指示灯沿墙柱为底边距地0.55m暗装，镜前灯安装高度为2.4m ；6、同一个区域内的开关等设备必须在同一高度（图纸标高相同），同层要求尽量平齐；7、同一墙体上强弱电插座间距最小为为0.3m，两边设备距墙柱、门边0.2m；8、剪力墙的设备线盒预埋时，要求一次性预埋到位，加辅助钢筋，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞；要求用土建拉筋将线盒处的前后排剪力墙钢筋固定，确保因浇筑前后排钢筋移位影响线盒位置的精确度；9、线管与线管、线管与线盒接头处必须采用专用胶布裹紧，防止浇筑混凝土时混凝土进入线管、盒内；线盒必须佩戴锁冒10、剪力墙线盒用泡沫封堵，泡沫尽量凸出剪力墙钢筋面，确保浇筑后线盒过深。

给排水施工技术交底记录给排水套管预埋安装给排水施工技术交底记录是在建筑给排水系统施工前进行的重要工作，它是对施工过程中应遵循的施工工艺、质量要求、安全措施等进行详细的说明，以确保施工的顺利进行和工程质量的保证。

本文主要针对给排水套管预埋安装这一环节进行详细的阐述。

一、给排水套管预埋安装前的准备工作1.材料准备：在施工前，应根据设计图纸和施工方案，提前准备好所需的给排水套管、管件、阀门等材料，并对材料进行验收，确保材料的质量符合要求。

2.测量放线：根据设计图纸，对给排水套管的安装位置进行测量放线，确保套管的安装位置准确无误。

3.预留孔洞：在混凝土浇筑前，根据测量放线的标记，在结构体内预留套管的孔洞，孔洞的大小应比套管的外径大一定的尺寸，以便于套管的安装。

二、给排水套管预埋安装的施工工艺1.套管的安装：首先将套管放入预留的孔洞中，调整套管的位置，使其中心线与结构的中心线重合，然后采用专用工具将套管固定在结构上。

2.管道的连接：给排水管道应采用沟槽连接件连接，沟槽连接件应安装在套管内，连接时应保证管道的轴线与套管的轴线重合，然后采用专用工具将管道连接紧固。

3.阀门的安装：阀门应安装在套管内，安装时应保证阀门的操作方向正确，然后采用专用工具将阀门固定在套管上。

三、给排水套管预埋安装的质量控制1.套管的安装应符合设计要求，套管的位置、标高、倾斜度等应满足图纸要求。

2.套管的固定应牢固可靠，不得有松动、倾斜等现象。

3.管道的连接应符合设计要求，连接应牢固、密封，不得有渗漏现象。

4.阀门的安装应符合设计要求，阀门的操作应灵活可靠，不得有卡滞现象。

四、给排水套管预埋安装的安全措施1.施工前，应认真阅读施工方案，了解施工过程中的安全要求，遵守施工现场的安全规定。

2.施工过程中，应佩戴好个人防护用品，如安全帽、手套、口罩等。

3.施工过程中，应遵守机械设备的使用规定，不得违规操作机械设备。

4.施工现场应保持清洁，垃圾应及时清理，不得在施工现场乱丢垃圾。
