电子荷质比的测量

测量电子荷质比的方法测量电子荷质比是物理学中的一个重要实验，旨在确定电子的电荷与质量之间的比值。

以下是几种常见的测量电子荷质比的方法：1. 李萨如图案法李萨如图案法是通过电子在磁场中运动的方法来测量电子荷质比。

在两个正交的电场中，电子会在磁场中形成特定的轨迹，形成李萨如图案。

通过测量磁场、电场强度以及电子运动位置等参数，可以计算出电子荷质比。

2. 磁聚焦法磁聚焦法是通过在电子运动的过程中对其加入一个磁场，在一定条件下使电子在磁场中聚焦，从而计算出荷质比。

具体操作是在前方放置一个准直孔，通过调整磁场的强度和位置，使得从准直孔中逸出的电子形成一个尽可能锐利的电子束。

然后通过测量电子束的直径、磁场的强度和位置等参数，可以计算出电子荷质比。

3. 沉积法沉积法是通过测量电子在磁场中沉积所需的时间来计算电子荷质比。

该方法需要将电子注入一个磁场中，并在磁场中加入一个电场，使得电子在磁场中运动形成动量分散。

通过测量电子从注入点到沉积点所需的时间，可以计算出电子荷质比。

4. 沉积夹角法沉积夹角法是通过测量电子在磁场中沉积的夹角来计算电子荷质比。

该方法需要将电子注入一个磁场中，并在磁场中加入一个电场，使得电子在磁场中运动形成动量分散。

通过测量沉积点的位置和电子注入点的位置，可以计算出沉积夹角。

根据电子的动量守恒定律和力的大小来计算电子荷质比。

此外，还有其他一些方法用于测量电子荷质比，如密云法、汤姆逊法等。

总的来说，测量电子荷质比是物理领域中的重要实验，通过运用不同的原理和技术手段，可以得出电子荷质比的准确值。

这对于理解原子结构和电子行为有着重要的意义，也为现代电子学和计算机技术的发展做出了重要贡献。

电子荷质比的测量胡洋洋电子荷质比的测量———实验简介带电粒子的电荷量与质量的比值;称为荷质比..荷质比是带电粒子的基本参量之一;是研究物质结构的基础..目前测得的电子荷质比的数值为..带电粒子在磁场中受电场力的作用;在磁场中受磁场力的作用;带电粒子的运动状态将发生变化..这种现象的发现;为科学实验及工程技术带来了极大的应用价值..受电场力或磁场力的作用;带电粒子可以聚焦;形成细束流;这是示波管和显像管的工作基础..利用带电粒子在磁场和电场中的受力聚焦而形成的电透镜或磁透镜;是构成电子显微镜的基层本组件..带电粒子受力加速或改变运动方向;这又是直线加速器或回旋加速器的工作原理..此类电磁元件和仪器设备极大地丰富了科学研究和工程技术的方法和手段;推动了科学技术的发展..实验原理磁聚焦法测定电子荷质比1．带电粒子在均匀磁场中的运动：a．设电子e在均匀磁场中以匀速V运动..当时;则在洛仑兹力f作用下作圆周运动;运动半径为R;由1得2如果条件不变;电子将周而复始地作圆周运动..可得出电子在这时的运动周期T：3由此可见：T只与磁场B相关而与速度V无关..这个结论说明：当若干电子在均匀磁场中各以不同速度同时从某处出发时;只要这些速度都是与磁场B垂直;那么在经历了不同圆周运动;会同时在原出发地相聚..不同的只是圆周的大小不同;速度大的电子运动半径大;速度小的电子运动半径小图1..图1 v垂直于B 图2 v与B成角b．若电子的速度V与磁场B成任一角度：我们可以把V分解为平行于磁场B的分量和垂直于B的分量；这时电子的真实运动是这两种运动的合成：电子以作垂直于磁场B的圆周运动的同时;以作沿磁场方向的匀速直线运动..从图2可看出这时电子在一条螺旋线上运动..可以计算这条螺旋线的螺距：由式3得4由此可见;只要电子速度分量大小相等则其运动的螺距就相同..这个重要结论说明如果在一个均匀磁场中有一个电子源不断地向外提供电子;那么不论这些电子具有怎样的初始速度方向;他们都沿磁场方向作不同的螺旋线运动;而只要保持它们沿磁场方向的速度分量相等;它们就具有相同的由式4决定的螺距..这就是说;在沿磁场方向上和电子源相距处;电子要聚集在一起;这就是电子的旋进磁聚焦现象..至于时;则磁场对电子的运动和聚焦均不产生影响..2．利用示波管测定电子的荷质比把示波管的轴线方向沿均匀磁场B的方向放置;在阴极K和阳极之间加以电压;使阴极发出的电子加速..设热电子脱离阴极K后沿磁场方向的速度为零..经阴极K与阳极之间的电场加速后;速度为..这时电子动能增量为..由能量守恒定律可知;电子动能的增加应等于电场力对它做的功..如果第一阳极与阴极K间的电位差为和接在一起;则此功应为：;有5只要电压确定;电子沿磁场的速度分量是确定的..而且电子经过第一阳极后;由于第二阳极和两对偏转都与同电位;因此电子将不再受电场力的作用;电子沿磁场方向的速度分量将不再改变..把5式代入4式有6可以看到是B和的函数..调节和B的大小;可以使电子束在磁场的方向上任意位置聚焦..当正好等于示波管阳极和荧光屏之间的距离d时;可以在荧光屏上看到一个很小的亮点..若B值增大到2倍或3倍时;会使或;相应地在荧光屏上将看到第二次、第三次聚焦..当不等于这些值时;只能看到较大的不等的光斑而不会聚焦..由式6有7将和B之值代入上式可得电子的荷质比..对于SJ-SS-I型电子束实验仪来说;B是螺线管中磁场的平均值;与电流I的关系可表示为：8K为每台仪器常数;由一起给定..对于SJ-SS-II型电子束实验来说;B可取螺线管中部的磁场值..当位于螺线管中心时;令;可得9令;则10代入7式得出11式中D是螺线管的直径;L是螺线管的长度;N是螺线管的匝数;d是示波管的阳极到荧光屏之间的距离..实验目的1.研究磁场几乎平行于电子束情况下电子的运动..2.用磁聚焦法测定电子荷质比..实验仪器电子荷质比的测量———实验仪器电子束实验仪电子束实验仪显示屏电流表、电压表实验内容用电子实验仪测荷质比1按图9所示方法连接导线;则机内示波管电路如图10所示..此时第一阳极、第二阳极、水平偏转板和垂直偏转板均连接在一起;它们的电位均为..励磁电源提供磁聚焦线圈所需的励磁电流;产生与示波管轴线平行的磁场;使电子作螺旋线运动..图9 正向聚焦面板接线图2将仪器面板上“功能选择”开关旋至“磁聚”处;此时仪器工作在磁聚焦状态..3接通总电源;预热几分钟后;荧光屏上出现亮斑;亮斑辉度不够时;可调节辉度旋钮或加大..4在接通励磁电源开关前;先将“励磁电流”旋钮旋至最小逆时针方向..5取为800V;调节励磁电流;使光斑聚焦;记下三次聚焦时励磁电流的读数..6取为1000V;1200V;重复步骤6..7关闭总电源几分钟;改接线方式为图11所示;此时仪器工作于反向聚焦状态;重复步骤6、7..8按表1记录实验数据;并处理结果;将所得结果与标准值进行比较..图10正向聚焦时机内电路连接图图11反向聚焦接线图数据记录d= 0.193m;N=4141;D=0.0915m;L=0.296mV2VI1mA I2mA I3mA800正 18.0 36.2 54.0 1000正 20.0 41.6 61.8 1200正 22.8 45.2 68.0 800反 17.8 36.2 53.8 1000反 20.0 41.4 62.0 1200反22.6 45.2 68.0数据处理标准e/m=1.76×1011d= 0.193m;N=4141;D=0.0915m;L=0.296mV 2/V励磁电流/mA I=321321++++I I I/mA/C/kg误差%I1I2I3800正 18.0 36.2 54.0 18.0 1.86×10115.7 1000正 20.0 41.6 61.8 20.6 1.77×10110.6 1200正 22.8 45.2 68.0 22.7 1.75×10110.6 800反 17.8 36.2 53.8 18.0 1.86×10115.7 1000反20.0 41.4 62.020.61.77×10110.61200反 22.6 45.2 68.0 22.61.77×10110.6小结：实验测得电子荷质比:m e /均=1.80×1011C/kgE=76.1|76.180.1|-×100%=2.3%仿真实验比实体实验的误差小;更接近于理论值..思考题：1． 调节螺线管的励磁电流;改变磁感应强度B 观察三次以上磁聚焦现象;并解释此现象..由于;当B 增加时;周期T 减小;所以当调节电流I 使得B 增加3倍时;周期T 变为原来的三分之一..又;所以一个周期只能运行在原来三分之一的距离;因此便有了三次聚焦.. 2．如何利用上述各电流值计算电子荷质比..由于L;D;N;d 均为已知;所以可以把K ＝dN LD221422**210-+当成常数;那么me＝K IV 22;可以作V I 22-图;那么可得斜率P;便得这样便求得电子荷质比..3. 如何消除地磁场对实验结果的影响..为了消除地磁场对实验结果的影响;可以在实验前调整螺线管的角度;使其间的磁场方向和地磁场在当地的方向相同..。

电子荷质比的测定一、实验目的1.观察电子束在电场作用下的偏转。

2.加深理解电子在磁场中的运动规律，拓展其应用。

3.学习用磁偏转法测量电子的荷质比。

二、实验仪器第一部分主体结构有：1．亥姆霍兹线圈；2．电子束发射威尔尼氏管；3．记量电子束半径的滑动标尺；4．反射镜（用于电子束光圈半径测量的辅助工具）第二部分是整个仪器的工作电源，加速电压0~200V，聚焦电压0~15V都有各自得控制调节旋钮。

电源还备有可以提供最大3A电流的恒流电源，通入亥姆霍兹线圈产生磁场。

因为本实验要求在光线较暗的环境中，所以电源还提供一组照明电压，方便读取滑动标尺上的刻度。

祥见仪器说明书。

三、实验原理众所周知当一个电子以速度v垂直进入均匀磁场时，电子要受到洛仑兹力的作用，它的大小可由公式：（3-4-20-1）所决定，由于力的方向是垂直于速度的方向，则电子的运动轨迹就是一个圆，力的方向指向圆心，完全符合圆周运动的规律，所以作用力与速度又有：（3-4-20-2）其中r是电子运动圆周的半径，由于洛仑兹力就是使电子做圆周运动的向心力，因此可将（3-4-20-1)、(3-4-20-2)式联立：（3-4-20-3）由（3-4-20-3)式可得：（3-4-20-4）实验装置是用一电子枪，在加速电压u的驱使下，射出电子流，因此eu全部转变成电子的输出动能：（3-4-20-5）将（3-4-20-4）与（3-4-20-5)式联立可得：（3-4-20-6）实验中可采取固定加速电压u，通过改变不同的偏转电流，产生出不同的磁场，进而测量出电子束的圆轨迹半径r，就能测定电子的荷质比——e/m。

按本实验的要求，必须仔细地调整管子的电子枪，使电子流与磁场严格保持垂直，产生完全封闭的圆形电子轨迹。

按照亥姆霍兹线圈产生磁场的原理:(3-4-20-7)其中K为磁电变换系数，可表达为：（3-4 -20-8）式中是真空导磁率，它的值，R为亥姆霍兹线圈的平均半径，N为单个线圈的匝数，由厂家提供的参数可知R=158mm，N=130匝，因此公式（3-4-20-6）可以改写成：（3-4-20-9）四、实验步骤1．接好线路；2．开启电源，使加速电压定于120V,耐心等待，直到电子枪射出翠绿色的电子束后，将加速电压定于100V。

电子的荷质比测定实验一、引言电子荷质比测定是物理学实验中的一项重要实验，用于测量电子的电荷与质量之比。

本实验基于汤姆孙的光阴极射线实验装置，利用电场和磁场对电子进行精确的操控和测量，从而得到电子的荷质比。

该实验是量子力学的奠基实验之一，对于研究微观粒子的性质和结构起到了重要作用。

二、实验原理在实验中，我们通过以下原理来测定电子的荷质比：1. 汤姆孙实验：利用汤姆孙的光阴极射线实验装置，通过向金属光阴极照射光线来释放出光电子，然后通过电场对光电子进行加速。

2. 高速电子受力：当加速的光电子进入磁场区域时，会受到洛伦兹力的作用，其受力方向垂直于速度方向和磁场方向。

3. 荷质比计算：通过调整电场和磁场的强度，测量光电子在磁场中偏转的半径和电场下沉降的距离，可以计算出它们的电荷和质量之比。

三、实验步骤1. 准备实验装置：搭建汤姆孙实验装置，包括光源、光阴极、电场装置、磁场装置和测量仪器等。

2. 光电效应测定：通过调节光源的强度和频率，测量不同条件下光电流的变化，并记录下光电流达到饱和时的光强和光电流值。

3. 电场测定：使用电场装置对光电子进行加速，并测量在不同电场强度下，光电子通过一定距离所用的时间。

4. 磁场测定：使用磁场装置对加速后的光电子进行偏转，并测量光电子在磁场中偏转的半径。

5. 数据处理：根据实验数据计算得到电子的荷质比，并进行误差分析。

四、实验注意事项1. 实验操作需小心谨慎，避免引起意外事故。

2. 实验中涉及到高压电源和磁场装置，需要注意安全操作。

3. 在实验过程中，需要精确测量各项数据，尽量减小误差。

4. 实验装置的搭建和调试需要一定的时间和经验，要保持耐心和细致。

5. 实验完成后，注意整理和清理实验装置，确保实验室环境的整洁和安全。

五、实验结果与讨论根据实验所得的数据和计算结果，我们可以得到电子的荷质比的近似值。

通常情况下，测定结果与理论值相比会存在一定的差异，这可能是由于实验误差、仪器误差或实验条件的影响所导致的。

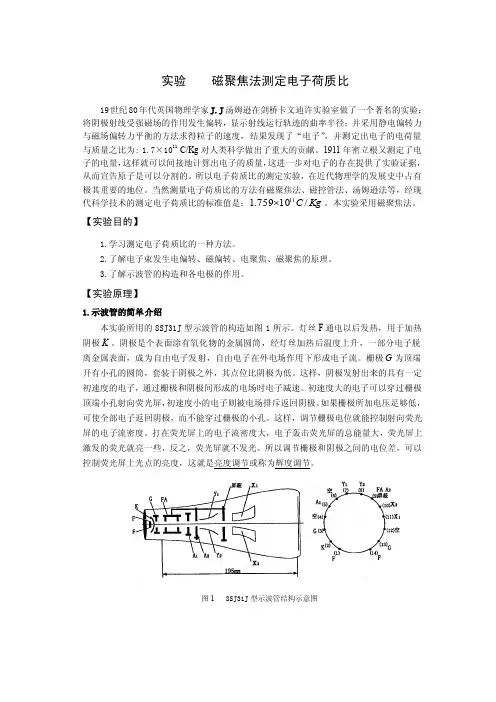

实验 磁聚焦法测定电子荷质比19世纪80年代英国物理学家J.J 汤姆逊在剑桥卡文迪许实验室做了一个著名的实验：将阴极射线受强磁场的作用发生偏转，显示射线运行轨迹的曲率半径；并采用静电偏转力与磁场偏转力平衡的方法求得粒子的速度，结果发现了“电子”，并测定出电子的电荷量与质量之比为: 1.7×1011C/Kg 对人类科学做出了重大的贡献。

1911年密立根又测定了电子的电量，这样就可以间接地计算出电子的质量，这进一步对电子的存在提供了实验证据，从而宣告原子是可以分割的。

所以电子荷质比的测定实验，在近代物理学的发展史中占有极其重要的地位。

当然测量电子荷质比的方法有磁聚焦法、磁控管法、汤姆逊法等，经现代科学技术的测定电子荷质比的标准值是：Kg C /10759.111 。

本实验采用磁聚焦法。

【实验目的】1.学习测定电子荷质比的一种方法。

2.了解电子束发生电偏转、磁偏转、电聚焦、磁聚焦的原理。

3.了解示波管的构造和各电极的作用。

【实验原理】1.示波管的简单介绍本实验所用的8SJ31J 型示波管的构造如图1所示。

灯丝F 通电以后发热，用于加热阴极K 。

阴极是个表面涂有氧化物的金属圆筒，经灯丝加热后温度上升，一部分电子脱离金属表面，成为自由电子发射，自由电子在外电场作用下形成电子流。

栅极G 为顶端开有小孔的圆筒，套装于阴极之外，其点位比阴极为低。

这样，阴极发射出来的具有一定初速度的电子，通过栅极和阴极间形成的电场时电子减速。

初速度大的电子可以穿过栅极顶端小孔射向荧光屏，初速度小的电子则被电场排斥返回阴极。

如果栅极所加电压足够低，可使全部电子返回阴极，而不能穿过栅极的小孔。

这样，调节栅极电位就能控制射向荧光屏的电子流密度。

打在荧光屏上的电子流密度大，电子轰击荧光屏的总能量大，荧光屏上激发的荧光就亮一些，反之，荧光屏就不发光。

所以调节栅极和阴极之间的电位差，可以控制荧光屏上光点的亮度，这就是亮度调节或称为辉度调节。

电子荷质比的测定电子荷质比是一个重要的物理量，它是用来描述电子的性质的。

在现代物理学研究中，电子荷质比的测定是非常重要的。

在本文中，我们将介绍电子荷质比的测定方法。

一、实验原理电子荷质比的测定利用了磁场对带电粒子的作用，即洛伦兹力公式：F=qvBsinθ其中，F是洛伦兹力，q是带电粒子的电荷量，v是其速度，B是磁场的大小，θ是带电粒子与磁场方向之间的夹角。

因为电子的电荷量是已知的，所以可以通过测量其在磁场中受到的力和运动速度来求出其质量。

用电子动量定理可以得到：mv=qBR(1/V)其中，m是电子的质量，R是磁场半径，V是电子的速度。

e/m=(2V)/(B^2R^2)二、实验装置电源、电子束发生器、电子注射管、真空室、磁铁、双输能谱仪、测量仪器等。

三、实验步骤1、将电源接入电子束发生器和电子注射管中，调节电源的电压。

2、调节电子注射管中的孔径，使电子束尽可能聚焦。

3、在真空室中设置磁场，使用双输能谱仪测量电子在磁场中的轨迹。

4、测量电子在磁场中的半径，通过测量双谱仪的读数得到电子的速度和轨迹半径。

5、根据实验公式计算出电子的荷质比。

四、实验注意事项1、在进行实验时，需要保持真空室的高真空状态，确保电子的自由运动。

2、在调节电子注射管时，应该注意减小束流的散布情况。

3、测量时需要注意仪器的准确度和精度。

4、在进行实验时，需要注意安全问题。

五、实验结果分析在实验中得到的数据可以通过计算求出电子的荷质比。

实验值应该与理论值接近，若有偏差应分析原因。

电子荷质比的测定是电子物理学中的基础实验之一，它有着重要的理论和实际意义。

通过这个实验可以更深入地理解电子及其性质，为今后在电子技术、物理研究以及其他相关领域的工作提供重要的基础。

电子荷质比的测量（88）学生：张培PB07013024一、实验名称：电子荷质比二、实验目的：1、掌握电子的荷质比测量的原理；2、测定电子的荷质比。

三、实验原理电子质量的直接测出较难，相比之下，电子的荷质比的测量要容易的多，故测出荷质比后，根据电量，推算出电子的质量。

在实验中，细光束管中的电子通过一个电位差U而得到速度v，由于亥姆霍兹线圈产生的磁场B垂直于电子的运动方向，故洛伦兹力成为向心力使电子做半径为r的圆周运动。

可推算出计算公式为：ε=e/m e=2·U/(B2·r2)。

亥姆霍兹线圈对中的磁场B与电流I成线性关系，即B=kI，实验中已给出该亥姆霍兹线圈B与I的对应数值四、实验仪器①细光束管；②亥姆霍兹线圈及测量设备；③两块万用表；④管电压源；⑤直流电源。

五、原始数据（一）r=4cm (二)U=300VU-I图表r-I图表U（V)I(A) Array 300 1.77290 1.74280 1.7270 1.68260 1.64250 1.61240 1.54230 1.49220 1.44210 1.39200 1.34190 1.28180 1.23170 1.18160 1.12150 1.06（三）I=2.00A附录：该亥姆霍兹线圈的B 与I 的关系，六．数据处理1. r=4cm改变加速电压U ，记录I ，由式222e um B rε==-计算电子荷质比ε。

（1）由附录所给数据计算B kI =斜率k 。

.B /m TI/A[2008-10-15 22:36 "/Graph4" (2454754)] Linear Regression for Data1_B: Y = A + B * Xr(cm) U(V) 4.5 458 4 356 3.5 261 3 192 2.5150B-I 曲线Parameter Value Error------------------------------------------------------------ A -0.012 0.03455 B 0.67257 0.01774------------------------------------------------------------R SD N P------------------------------------------------------------ 0.99861 0.03711 6 <0.0001由B kI =和此式对应得，k ≈0.672310-⨯/T V（2）由实验所测数据结合公式2U=I α，计算α值。

实验6. 电子荷质比测量带电粒子的电量与质量的比值--荷质比(又称：比荷)，是带电微观粒子的基本参量之一。

荷质比的测定在近代物理学的发展中具有重大的意义，是研究物质结构的基础。

1897年，J.J.汤姆逊正是在对“阴极射线”粒子荷质比的测定中，首先发现电子的。

测定荷质比的方法很多，汤姆逊所用的是磁偏转法，而本实验采用磁聚焦法。

一．实验目的1.了解示波管的基本构造和工作原理。

2.理解示波管中电子束电聚焦的基本原理。

3.掌握利用作图法求电磁偏转灵敏度的数据处理方法。

二．实验原理1.示波管的基本结构示波管又叫阴极射线管，以8SJ31J为例，它的构造如图6.1所示，主要包括三个部分：前端为荧光屏，中间为偏转系统，后端为电子枪。

图6.1 示波管结构示意图（1）电子枪电子枪的作用是发射电子，并把它们加速到一定速度聚成一细束。

电子枪由灯丝、阴极K、控制栅极G、第一阳极A l、第二阳极A2等同轴金属圆筒和膜片组成。

灯丝通电后加热阴极K，使阴极K 发射电子。

控制栅极G的电位比阴极低，对阴极发出的电子起排斥作用，只有初速度较大的电子才能穿过栅极的小孔并射向荧光屏，而初速度较小的电子则被电场排斥回阴极。

通过调节栅极电位可以控制射向荧光屏的电子流密度，从而改变荧光屏上的光斑亮度。

阳极电位比阴极电位高很多，对电子起加速作用，使电子获得足够的能量射向荧光屏，从而激发荧光屏上的荧光物质发光。

第一阳极A l称为聚焦阳极；第二阳极A2称为加速阳极，增加加速电极的电压，电子可获得更大的轰击动能，荧光屏的亮度可以提高，但加速电压一经确定，就不宜随时改变它来调节亮度。

（2）偏转系统偏转系统由两对互相垂直的偏转板(平板电容器)构成，其中一对是上下放置的Y轴偏转板(或称垂直偏转板)，另一对是左右放置的x轴偏转板(或称水平偏转板)。

若在偏转板的极板间加上电压，则板间电场会使电子束偏转，使相应荧光屏上光点的位置发生偏移，偏移量的大小与所加电压成正比。

电子荷质比的测定(实验报告)实验目的：通过测量电子经过磁场运动的偏转半径，从而得出电子荷质比的大小。

实验原理：电子荷质比的测定原理是利用磁场对电子的作用力可以使电子偏转的情况下，依据洛伦兹力公式计算电子荷质比。

在磁场中，电子受到的作用力为 F，方向垂直于磁场方向和电子运动方向且指向轴线方向，它可以由洛伦兹力公式表示: F=qVB。

其中，q为电荷， V 为电子速率，B为磁场在此处的磁通量密度。

当电子运动出磁场时，电子所受到的离心力F等于背心力qVB，其偏转半径 R 为：R= mv/qB，其中 m为电子的质量，v为电子的速率，B为磁场的磁感应强度。

实验器材：磁场，电子枪，靶标，放大器，示波器，测量卡尺。

实验步骤：1、将电子枪与靶标固定在测量卡尺的两侧，用磁场并排置放于两侧。

2、调节电子枪和放大器的参数，使得靶标上的电子成束的发射。

调整电子发射的速率和磁场的强度，以使得电子在磁场中的运动轨迹呈现弯曲现象。

3、测量电子轨迹的半径，记录三次数据取平均值。

4、将实验数据代入公式计算电子荷质比的值。

实验数据：电子质量m = 9.11 × 10^-31kg磁场的磁感应强度B = 0.6T第一次圆周运动半径R1 = 3.2cm平均圆周运动半径 = （R1 + R2 + R3）÷ 3 = 3.1cm电子荷质比e/m = (2V / B^2)× R^2代入数据计算得：e/m = (2×40V)/(0.6T)^2 × (0.031m)^2 = 1.82 × 10^11C/kg实验结论：通过实验测量得到电子荷质比e/m的值为1.82 × 10^11 C/kg。

这个值与标准值基本相符，即1.76×10^11 C/kg。

误差可能来自于实验中的测量精度和实验条件的差异。

这次实验表明，通过磁场对电子的作用力可以测量得到电子荷质比。

测量电子荷质比的方法
测量电子荷质比的方法有多种，以下是其中几种常见的方法：
1. 汤姆孙法（Thomson Method）：该方法利用直线偏转电子束的运动进行测量。

首先通过一个磁场对电子束进行偏转，然后再通过一个电场使电子束恢复原来的方向。

通过测量磁场和电场的强度以及电子束的偏转角度，可以得到电子荷质比的值。

2. 米立坎普法（Millikan Oil Drop Experiment）：该方法利用油滴的静电平衡来测量电子荷质比。

首先，在一个带有正电的平行电极的空间中，释放一些带有负电的油滴。

通过调节电场的强度，使油滴保持静止。

通过测量油滴的电荷量和沉降速度，可以得到油滴的质量和电荷量，从而计算出电子荷质比。

3. 约瑟夫森效应（Josephson Effect）：该方法利用超导电流的特性来测量电子荷质比。

超导电流是指在特定温度下材料的电阻为零，流经它的电流被称为超导电流。

根据约瑟夫森效应，超导电流通过两个超导体之间的隧穿结时，会产生一个频率与电子荷质比成正比的微弱直流电压。

通过测量这个电压，可以得到电子荷质比的值。

这些方法都需要精确的实验设备和技术来进行测量，但它们都能够提供准确的电子荷质比值。

测量电子荷质比的方法电子荷质比（e/m）是指电子的电荷与质量之比。

测量电子荷质比的方法主要有三种：磁场法、电场法和回旋加速器法。

磁场法是通过将电子束引入垂直于磁场的区域内，利用洛伦兹力的原理来测量电子荷质比。

在垂直于磁场方向上存在洛伦兹力F=evB，其中e是电子的电荷，v 是电子的速度，B是磁感应强度。

当电子束经过磁场时，受到洛伦兹力的作用，使其在垂直方向上产生偏转。

根据洛伦兹力的原理以及偏转半径的测量，可以计算出电子荷质比。

这种方法的优点是测量结果精确，但需要较强的磁场和精确的仪器，同时也要保证电子束的速度和方向稳定。

电场法是通过将电子束引入电场区域内，利用电场力和重力平衡的原理来测量电子荷质比。

当电子束进入电场区域后，受到电场力Fe=eE的作用，其中E是电场强度。

电子束在垂直于电场方向上受到电场力和重力的平衡，使其产生偏转。

通过测量偏转角度和电场强度，可以计算出电子荷质比。

这种方法的优点是操作简便，但需要保证电场强度和重力平衡，同时也要注意电子束的速度和方向。

回旋加速器法是通过利用磁场和电场共同作用的原理来测量电子荷质比。

回旋加速器是一种能够使带电粒子在高速旋转的环形轨道上运动的装置。

回旋加速器主要包括两个主要部分：磁铁和电极。

磁铁产生强磁场，使带电粒子进入环形轨道运动；电极产生强电场，使带电粒子加速。

通过改变磁场和电场的强度，可以调节带电粒子的速度和轨道半径，进而测量电子荷质比。

这种方法的优点是可以精确控制粒子的速度和方向，提高测量的精确度，但需要较复杂的装置和精确的控制技术。

除了这三种方法，还有一些其他辅助方法，如均匀磁场法、密度法等。

在实际测量中，需要根据具体实验条件选择合适的方法，并注意控制误差，提高测量的准确性和可靠性。

总结起来，测量电子荷质比的方法包括磁场法、电场法和回旋加速器法。

这些方法在操作方式和测量精度上有所不同，但都能有效地测量出电子荷质比。

在实际应用中，需要根据具体需求和条件选择合适的方法，并注意保证实验的精确性和可重复性。
