常见塑料成型工艺PBT

PBT注塑成型工艺条件引言PBT（聚对苯二甲酸丁二醇酯）是一种高性能工程塑料，具有优异的物理性能和化学稳定性。

PBT注塑成型是一种常用的加工方法，通过将熔化的PBT材料注入模具中，然后冷却固化得到所需的零件或产品。

本文将详细介绍PBT注塑成型的工艺条件。

注塑设备在进行PBT注塑成型之前，需要准备合适的注塑设备。

通常，使用的设备包括注射机、模具和辅助设备（如冷却装置、自动取出机等）。

选择合适的注射机和模具对于获得高质量的PBT零件至关重要。

温度控制温度控制是PBT注塑成型中最重要的参数之一。

不同阶段需要控制不同的温度，包括：料筒温度料筒温度直接影响到PBT材料的熔化和流动性。

通常，建议设置料筒温度在230-280℃之间，以保证材料充分熔化，并且在模具中能够顺利流动。

模具温度模具温度对于PBT注塑成型的成品质量和表面光洁度有着重要影响。

一般情况下，模具温度设置在80-120℃之间，可以确保PBT材料在注射过程中能够迅速冷却固化，并且避免出现缩孔、翘曲等问题。

射嘴温度射嘴温度直接影响到PBT材料的熔化和射出过程。

一般建议设置射嘴温度在240-280℃之间，以保证材料能够顺利流入模具中，并且避免出现滴漏、气泡等问题。

压力控制除了温度控制外，压力控制也是PBT注塑成型中需要关注的参数之一。

合理的压力控制可以确保PBT材料充分填充模具，并且避免出现气泡、短斷等问题。

常见的压力参数包括：注射压力注射压力直接影响到PBT材料的填充速度和填充效果。

通常建议设置注射压力在1000-2000bar之间，以保证材料能够充分填满模具。

保压压力保压压力用于确保PBT材料在冷却固化过程中不会出现缩孔、翘曲等问题。

一般建议设置保压压力在500-1000bar之间，以保证成品的质量和尺寸稳定性。

注塑速度注塑速度是指PBT材料从注射机进入模具的速度。

合理的注塑速度可以确保PBT材料充分填充模具，并且避免出现熔断、气泡等问题。

常见的注塑速度参数包括：射胶速度射胶速度是指PBT材料从注射机进入模具的速度。

PBT典型应用✍ 家用器具(如食品处理(搅拌)机,真空吸尘器,头发干燥器,咖啡机)✍ 电子(如开关,马达盖,保险盒,计算器键盘盖子,连接器,光纤缓冲套管)✍ 汽车(如护栅,机射面板,车轮盖子与门窗组件)射出成型加工条件干燥:这种材料在高温时对水解非常敏感.因此在成型前干燥材料是非常重要的.建议干燥温度条件(在空气中) 120 C(248 F) 6 -8 小时(或150 C (300 F)for 2 -4 小时).水分必须低于0.03%. 当使用去湿烘干机时,建议干燥120 C (248 F) 2.5小时.熔化温度:225 -275 C (437 -527 F); 目标:250 C (482 F)模具温度:未增强级别40 -60 C (104 -140 F).其它级别可以使用大范围的温度,取决于等级(15 -120 C / 59 -248 F).冷却道应该正当设计以便最小限度减少产品变形. 去热需快且均匀.建议使用冷却道直径12 mm.射出压力:适度的(向上最大达到1500 bar / 21750 psi).射出速度:应该使用可能最快的射出速度(因为PBTs固化快)流道与浇口建议使用圆形流道来给予最大的压力传输(实用方法:流道直径=产品厚度+1.5 mm).可以使用各式各样的浇口.也可以使用热流道,注意避免材料滴落与降级.浇口直径或深度应该在0.8 -1.0 *t 之间"t"是产品厚度.当使用潜伏式进胶时建议使用直径最小为0.75 mm.化学与物理特性PBT是最为牢固的工程热塑性塑料之一. 这是半结晶性原料,具有良好的化学阻力,机械强度,电气特性(高电介质强度与绝缘阻力),热阻力,所有这些特性在环境条件下都是稳定的.它吸水性很低.PBT是一种聚酯,抗拉强度范围从50 MPa (7,250 psi)未充填级别到170 MPa (24,650 psi)玻璃增强级别.高级别的玻璃填充物会使材料变得更脆.迅速结晶,这会导致因冷却不均匀而变形.在玻璃充填级别情况下,缩水在流动方向减少,在剖面流动方向可能与基本的原料相等.缩水状况为0.015 -0.028 mm/mm (1.5 -2.8%). 30%的玻璃充填原料缩水范围为0.3 -1.6%.熔点(大约为225 C /437 F)热变形温度低于PET.软化点大约为170 C (338 F).玻璃过渡温度范围是22 -43 C (71 -109 F).熔化粘性相当低,由于其快速结晶能力,成型周期时间也很低.主要厂商✍ BASF (Ultradur)✍ Hoechst Celanese (Celanex)✍ GE Plastics (Lomod,Valox)✍ Bayer (Pocan)✍ Huls (Vestoduv)✍ Mitsubishi Engineering Plastics (Novadur)✍ Teijin Chemicals。

PBT材料介绍PBT（Polybutylene Terephthalate）中文名为聚对苯二甲酸丁二醇酯，是一种高性能工程塑料。

PBT材料以其优异的性能在许多领域得到了广泛应用。

本文将详细介绍PBT材料的特性、生产过程、应用领域以及市场前景等方面的内容。

一、PBT材料的特性1.优异的机械性能：PBT材料具有强度高、硬度高、刚性好的特点，能够满足各种复杂工程要求。

2.良好的耐热性：PBT材料具有较高的热变形温度，可以在高温环境下长时间使用。

3.优良的电性能：PBT材料具有良好的绝缘性能，电气性能稳定，不易受潮湿影响。

4.高耐化学性：PBT材料对一般有机溶剂、酸碱等具有较高的耐腐蚀性，可在恶劣环境条件下使用。

5.优异的耐候性：PBT材料具有较好的抗紫外线性能和耐候性，不易老化变黄。

6.易加工性：PBT材料易于成型，可通过注塑、挤出、吹塑等方法制备各种形状的制品。

7.低烟无毒：PBT材料燃烧时产生的烟雾较少，不含有害物质，符合环保要求。

二、PBT材料的生产过程1.原料配制：按一定的配方将对苯二甲酸和丁二醇加入反应釜中，加入适量的催化剂和稳定剂。

2.反应酯化：将反应釜内的原料进行酯化反应，控制反应的时间、温度和压力等参数。

3.过滤净化：将反应后的液体进行过滤，去除其中的杂质和溶剂，得到纯净的PBT预聚体。

4.粉碎干燥：将PBT预聚体进行粉碎和干燥处理，得到颗粒状的PBT 树脂。

5.成型加工：将PBT树脂颗粒注入到注塑机中，通过加热熔融、注射成型等工艺，制备出所需的产品。

三、PBT材料的应用领域由于PBT材料具有优异的性能，因此在多个领域得到了广泛的应用。

以下是几个典型的应用领域：1.电子电器领域：PBT材料具有良好的电绝缘性能和耐候性，因此被广泛应用于电子电器领域，如电线电缆、插座、电子元器件等。

2.汽车工业：PBT材料具有耐热性和耐候性，能够适应汽车中复杂的工作环境，用于制造汽车灯具、仪表盘、车身零部件等。

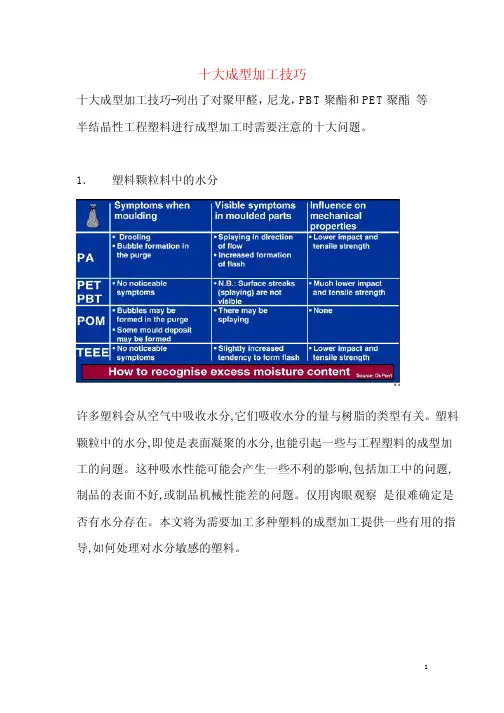

十大成型加工技巧十大成型加工技巧-列出了对聚甲醛，尼龙，PBT聚酯和PET聚酯等半结晶性工程塑料进行成型加工时需要注意的十大问题。

1．塑料颗粒料中的水分许多塑料会从空气中吸收水分,它们吸收水分的量与树脂的类型有关。

塑料颗粒中的水分,即使是表面凝聚的水分,也能引起一些与工程塑料的成型加工的问题。

这种吸水性能可能会产生一些不利的影响,包括加工中的问题,制品的表面不好,或制品机械性能差的问题。

仅用肉眼观察是很难确定是否有水分存在。

本文将为需要加工多种塑料的成型加工提供一些有用的指导,如何处理对水分敏感的塑料。

烘干塑料材料大多数工程塑料要求颗粒中的水分含量低于一个某个最大值，塑料是否需要烘干主要取决于原材料对水分的敏感程度。

一般情况下,塑料材料的水份含量与运输条件,包装类型和存放时间有关。

例如,聚酰胺（PA）一般用袋子运输,这种袋子采用铝泊作为防水层,因而在使用时可直接打开袋子把料取出来就用。

但大多数的聚酰胺(尼龙)加工厂的原料树脂都要先进行干燥,尽管有人认为,如果塑料在不超过一小时的时间内使用就不需要干燥.另一方面,PET和PBT对水分非常敏感,一定要干燥以确保制品的冲击强度不受影响。

另外，这些树脂在干燥后很快会再次吸水,因而，在一些情况下加工厂商必须特别小心,在PBT和PET树脂在运输和传送过程中,避免使用敞开的容器同时也应考虑树脂在装料斗中的停留时间。

在不利的气候环境中，PET在10分钟内吸收的水分甚至能超过制品水分的最大允许值0.02%。

干燥粉碎后的回用料或已吸水饱和的粒料(如置于开放条件下的容器中时)需要特别注意。

在这种情况下,建议的干燥时间常常不能满足需要。

充分饱和的聚酰胺尼龙至少应干燥12小时。

在这种干燥条件下材料发黄在实际上是不可避免的. 因而，应遵循以下指导方针:•流道回用料应在封闭容器中储藏和再粉碎;•若只用了一部份材料，应关闭容器或封闭袋子;•装料斗上应该加盖。

如何烘干塑料要想得到高质量的塑料制品，必须遵循正确的干燥程序。
