盐雾试验的标准

盐雾试验：

盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。

盐雾试验标准是对盐雾试验条件，如温度、湿度、氯化钠溶液浓度和PH值等做的明确具体规定，另外还对盐雾试验箱性能提出技术要求。

盐雾腐蚀：

腐蚀

腐蚀是材料或其性能在环境的作用下引起的破坏或变质。大多数的腐蚀发生在大气环境中，大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀。这里讲的盐雾是指氯化物的大气，它的主要腐蚀成分是海洋中的氯化物盐——氯化钠，它主要来源于海洋和内地盐碱地区。盐雾对金属材料表面的腐蚀是由于含有的氯离子穿透金属表面的氧化层和防护层与内部金属发生电化学反应引起的。同时，氯离子含有一定的水合能，易被吸附在金属表面的孔隙、裂缝排挤并取代氧化层中的氧，把不溶性的氧化物变成可溶性的氯化物，使钝化态表面变成活泼表面。造成对产品极坏的不良反应。

盐雾

盐雾是指大气中由含盐微小液滴所构成的弥散系统，是人工环境三防系列中的一种，很多企业产品需模拟海洋周边气候对产品造成的

破坏性，盐雾试验就是模拟这种现象的产生，所以检测设备--盐雾试验箱应运而生。

盐雾试验分为中性盐雾和酸性盐雾两种，其区别在于符合的标准与试验方法不同，又名“NSS”和"CASS"试验，是人工三防气候中最常见的一种测试方法。

箱体材质：试验箱整体为PVC增强硬质塑料板，表面光洁平整，并耐老化、耐腐蚀；易清洗、无泄露，摒弃玻璃钢材质因时间而产生表面退色、纤维化材质结构

箱盖材质：全透明耐冲击板材制造，便于试验时观测试验样品受试状况

盐水桶材质：PVC板， 超大盐水箱设计，杜绝因缺少盐水而中断试验

高压空气管材料：铜管或橡胶管

饱和空气桶：采用高级不锈钢（SUS304）板；采用亨利定律，予以加温加湿，并提供实验所需之湿度

（饱和空气桶作用：针对压缩进去的空气加热、加湿以及油过滤）

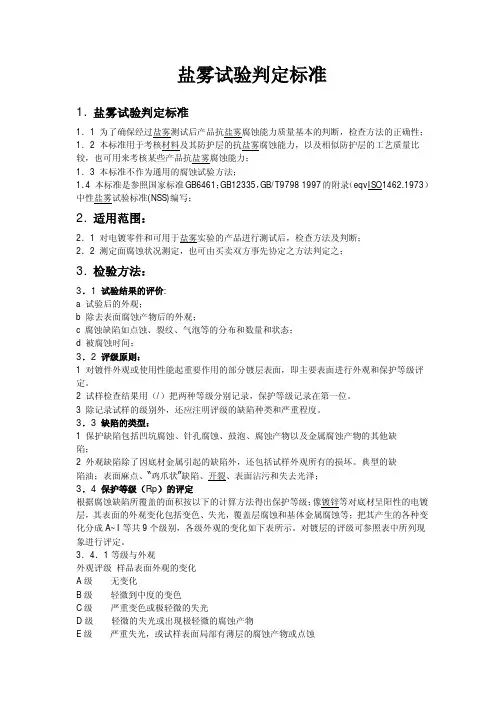

盐雾试验判定标准

1. 盐雾试验判定标准

1．1 为了确保经过盐雾测试后产品抗盐雾腐蚀能力质量基本的判断，检查方法的正确性；

1．2 本标准用于考核材料及其防护层的抗盐雾腐蚀能力，以及相似防护层的工艺质量比 较，也可用来考核某些产品抗盐雾腐蚀能力； 1．3 本标准不作为通用的腐蚀试验方法；

1．4 本标准是参照国家标准GB6461；GB12335，GB/T9798 1997的附录（eqvISO1462.1973）中性盐雾试验标准(NSS)编写；

2. 适用范围：

2．1 对电镀零件和可用于盐雾实验的产品进行测试后，检查方法及判断；

2．2 测定面腐蚀状况测定，也可由买卖双方事先协定之方法判定之；

3. 检验方法：

3．1 试验结果的评价:

a 试验后的外观；

b 除去表面腐蚀产物后的外观；

c 腐蚀缺陷如点蚀、裂纹、气泡等的分布和数量和状态；

d 被腐蚀时间；

3．2 评级原则：

1 对镀件外观或使用性能起重要作用的部分镀层表面，即主要表面进行外观和保护等级评

定。 2 试样检查结果用（/）把两种等级分别记录，保护等级记录在第一位。

3 除记录试样的级别外，还应注明评级的缺陷种类和严重程度。

3．3 缺陷的类型：

1 保护缺陷包括凹坑腐蚀、针孔腐蚀、鼓泡、腐蚀产物以及金属腐蚀产物的其他缺

陷； 2 外观缺陷除了因底材金属引起的缺陷外，还包括试样外观所有的损坏。典型的缺

陷油；表面麻点、“鸡爪状”缺陷、开裂、表面沾污和失去光泽； 3．4 保护等级（Rp）的评定

根据腐蚀缺陷所覆盖的面积按以下的计算方法得出保护等级；像镀锌等对底材呈阳性的电镀

层，其表面的外观变化包括变色、失光，覆盖层腐蚀和基体金属腐蚀等；把其产生的各种变

化分成A~I等共9个级别，各级外观的变化如下表所示。对镀层的评级可参照表中所列现

象进行评定。 3．4．1等级与外观

外观评级 样品表面外观的变化 A级 无变化

B级 轻微到中度的变色

盐雾试验等级判定标准最新

盐雾试验是一种常用的环境试验方法，用于评估材料或产品的腐蚀性能，特别是对于防护性能要求较高的工业产品来说更为重要。在不同的领域，盐雾试验等级的判定标准也有所不同，针对不同类型的产品会有相应的评定标准。本文将介绍一些常见的盐雾试验等级判定标准，以帮助相关领域的工程师和研究人员更好地了解和应用这些标准。

地下工程盐雾试验等级判定标准

地下工程中使用的钢结构产品通常需要经过盐雾试验，以确保其耐久性和防腐性能。根据相关标准，地下工程中的钢结构产品的盐雾试验等级通常按照以下标准来划分：

• C1等级： 对应于盐雾试验时间为24小时，产品表面无锈斑或锈蚀。

• C2等级： 对应于盐雾试验时间为48小时，产品表面无锈斑或锈蚀。

• C3等级： 对应于盐雾试验时间为96小时，产品表面无锈斑或锈蚀。

• C4等级： 对应于盐雾试验时间为192小时，产品表面无锈斑或锈蚀。

汽车行业盐雾试验等级判定标准

在汽车行业中，盐雾试验是评估汽车表面涂装和防腐性能的重要手段之一。根据汽车行业的相关标准，汽车涂装的盐雾试验等级通常按照以下标准来划分：

• F1等级： 对应于盐雾试验时间为48小时，涂装表面无明显异常。

• F2等级： 对应于盐雾试验时间为96小时，涂装表面无明显异常。

• F3等级： 对应于盐雾试验时间为192小时，涂装表面无明显异常。

• F4等级： 对应于盐雾试验时间为500小时，涂装表面无明显异常。

电子产品盐雾试验等级判定标准

对于电子产品来说，盐雾试验是确保其电气性能和外观质量的重要测试项目。根据电子行业的相关标准，电子产品的盐雾试验等级通常按照以下标准来划分：

• E1等级： 对应于盐雾试验时间为24小时，产品电气性能正常，表面无异常。

• E2等级： 对应于盐雾试验时间为48小时，产品电气性能正常，表面无异常。 • E3等级： 对应于盐雾试验时间为96小时，产品电气性能正常，表面无异常。

循环盐雾试验标准

1. 溶液配制：通常使用5%的酸性氯化钠溶液，pH值控制在3.5±0.1。另外，也有使用NaCl质量浓度为（50±5）g/L的溶液，或者在盐水喷雾阶段使用NaCl 0.9%、CaCl2 0.1%、NaHCO3 0.075%的溶液。

2. 样品放置：样品的放置角度与垂直方向应为20°±5°，盐雾收集区域应为80 cm²。

3. 盐雾沉降速率：连续喷雾24小时后，盐雾沉降速率应在（1.5±0.5）ml/h范围内。

4. 试验周期：试验周期取决于零件的腐蚀程度，一般选择在3-180个周期内，或者12-192个周期内。也可以进行5、15、30、60或90个循环。

5. 试验阶段：通常包括酸性盐雾腐蚀、干燥和保湿三个阶段。有的标准还包括标准气候保存、湿热存放等阶段。

6. 结果评判：试验后，外观不得有明显变化，腐蚀缺陷的数量和分布应符合相关标准规定，机械和电化学性能不得改变。同时，还需要评判样件的腐蚀种类（覆层或基材腐蚀）、腐蚀形式（平面腐蚀或边缘腐蚀）以及腐蚀的进展情况（附着力下降情况、是否有气泡产生）。
