第五章《透镜及其应用》复习提纲

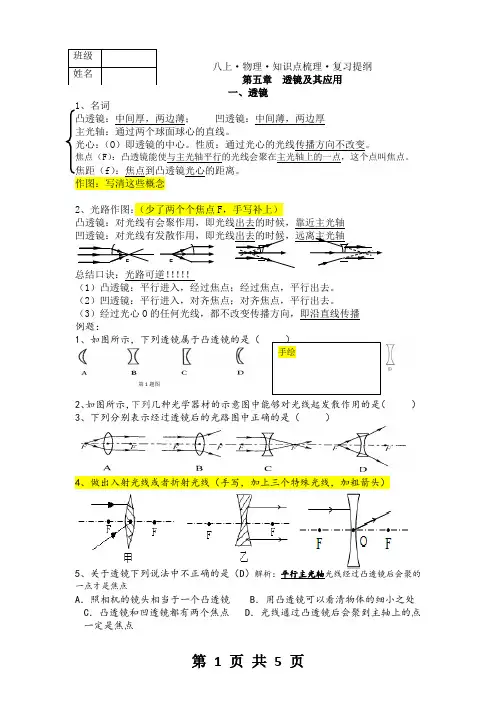

八上·物理·知识点梳理·复习提纲第五章 透镜及其应用一、透镜凸透镜：中间厚，两边薄；凹透镜：中间薄，两边厚）即透镜的中心。

性质：通过光心的光线传播方向不改变。

：凸透镜能使与主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

2、光路作图：（少了两个个焦点F ，手写补上）凸透镜：对光线有会聚作用，即光线出去的时候，靠近主光轴总结口诀：光路可逆！！！！！（1）凸透镜：平行进入，经过焦点；经过焦点，平行出去。

（2）凹透镜：平行进入，对齐焦点；对齐焦点，平行出去。

（3）经过光心O 的任何光线，都不改变传播方向，即沿直线传播例题：2、如图所示，下列几种光学器材的示意图中能够对光线起发散作用的是（ ）3、下列分别表示经过透镜后的光路图中正确的是（ ）4、做出入射光线或者折射光线（手写，加上三个特殊光线，加粗箭头）5、关于透镜下列说法中不正确的是（D ）解析：平行主光轴光线经过凸透镜后会聚的一点才是焦点A ．照相机的镜头相当于一个凸透镜B ．用凸透镜可以看清物体的细小之处C ．凸透镜和凹透镜都有两个焦点D ．光线通过凸透镜后会聚到主轴上的点一定是焦点第1题图二、生活中的透镜1、成像特点2实像：光屏有像虚像：光屏无像例题：1纸上的字比旁边的字_______(填“大”或“小”)，这说明此时的水滴相当于一个，它成的是_______、_________的________像。

2、手持凸透镜在人眼和课本之间移动，下列说法正确的是 ( )A ．凸透镜在任何位置都能看到课本放大的像B ．凸透镜在离课本较远时，才能看到课本放大的像C ．凸透镜在离课本较近时，才能看到课本放大的像D ．无论凸透镜放在什么位置都不能看到课本放大的像3、以下是小洋学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结出的关于实像和虚像的一些特点，其中错误的是（ ）A ．虚像不可以用光屏承接B ．虚像可以是正立的，也可以是倒立的C ．实像一定能用光屏承接D ．实像可以是放大的，也可以是缩小的4、下列说法错误的是（ ）A ．将冰块磨成凸透镜，聚焦太阳光，将火柴头放在透镜的焦点处，可能在冰凸透镜消融之前点燃火柴头B ．照相机可以成倒立缩小的实像，小孔成像也是这样，都是光的折射造成的C ．用放大镜看墙上的地图，可能看到放大的像，也可能看到倒立、缩小的像D ．如果要使投影仪屏幕上的像往左边移动，应该使物体向右边移动注意：小孔成像说明的是光沿直线传播，而不是光的折射（背好知识点）三、凸透镜成像的规律1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的三者中心大致在同一直线、同一高度，目的是：使烛焰的像成在光屏中央。

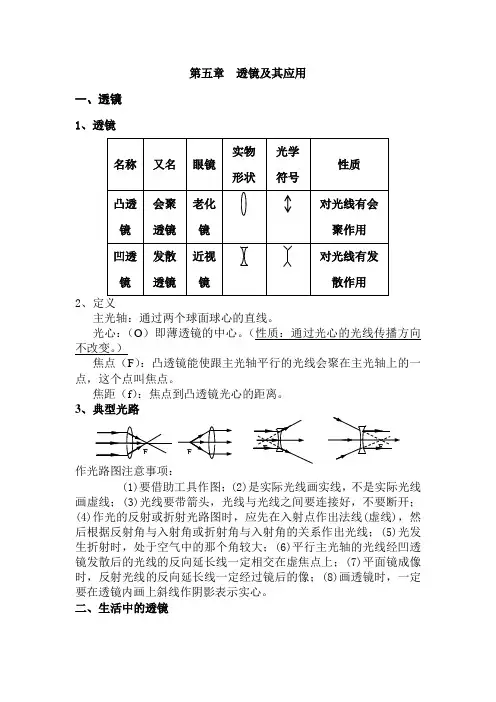

第五章透镜及其应用一、透镜1、透镜2主光轴：通过两个球面球心的直线。

光心：（O）即薄透镜的中心。

（性质：通过光心的光线传播方向不改变。

）焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

焦距（f）：焦点到凸透镜光心的距离。

3、典型光路作光路图注意事项：(1)要借助工具作图；(2)是实际光线画实线，不是实际光线画虚线；(3)光线要带箭头，光线与光线之间要连接好，不要断开；(4)作光的反射或折射光路图时，应先在入射点作出法线(虚线)，然后根据反射角与入射角或折射角与入射角的关系作出光线；(5)光发生折射时，处于空气中的那个角较大；(6)平行主光轴的光线经凹透镜发散后的光线的反向延长线一定相交在虚焦点上；(7)平面镜成像时，反射光线的反向延长线一定经过镜后的像；(8)画透镜时，一定要在透镜内画上斜线作阴影表示实心。

二、生活中的透镜透镜射出后会聚在那里所成的，如果把感光胶片放在那里，真的能记录下所成的像。

这种像叫做实像。

物体和实像分别位于凸透镜的两侧。

凸透镜成实像情景：光屏能承接到所形成的像，物和实像在凸透镜两侧。

凸透镜成虚像情景：光屏不能承接所形成的像，物和虚像在凸透镜同侧。

三、凸透镜成像的规律1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

23（1）u ＝f 是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。

（2）u ＝2f 是像放大和缩小的分界点（3）当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。

（4）成实像时： （5）成虚像时：当物体从远处向焦点靠近时，像逐渐变大，远离凸透镜①当u ＞2f ，物体比像移动得快②当f ＜u ＜2f ，物体比像移动得慢四、眼睛和眼镜1、成像原理：从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立，缩小的实像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。

123456789
8. 小华利用水滴、放大镜、平面镜、透明玻璃杯和可调支架
等制作了一台“水滴显微镜”(如图甲所示)。调节支架高
度，适当调整标本、水滴和放大镜三者之间的距离实现了
与图乙所示光学显微镜相似的成像效果。标本经过水滴成
倒立、
的实像；若要让标本放大倍数更高，可以
使水滴适当
(选填“靠近”或“远离”)标本。
⁠
进行研究。根据凸透镜成像规律可以判定，看到的这个方 向改变的箭头是放大的 实像 (选填“实像”或“虚 像”)。凸透镜的这一成像规律在生活中的 应用有 投影仪 (选填“照相机”或“投
⁠
影仪”)。
123456789
123456789
3. 如图是隋唐洛阳城“天堂”上空出现日晕的精彩瞬间。拍
照时，“天堂”通过镜头成
(选填“正立”或
“倒立”)、缩小的实像。若想要拍摄“天堂”顶部的特
写，摄影者要
(选填“靠近”或“远离”)“天
堂”，同时将相机镜头向
(选填“前伸”或“后
缩”)。
123456789
3. 如图是隋唐洛阳城“天堂”上空出现日晕的精彩瞬间。拍 照时，“天堂”通过镜头成 倒立 (选填“正立”或 “倒立”)、缩小的实像。若想要拍摄“天堂”顶部的特 写，摄影者要 靠近 (选填“靠近”或“远离”)“天 堂”，同时将相机镜头向 前伸 (选填“前伸”或“后 缩”)。
一个凸透镜，该望远镜是
(选填“伽利略”或
“开普勒”)式望远镜，物镜的焦距比目镜的焦
距
(选填“长”或“短”)。该望远镜能使远方物体
成一个清晰、
(选填“正立”或“倒立”)
的
(选填“实”或“虚”)像。
123456789

第五章《透镜及其应用》单元复习课【复习目标】1.认识凸透镜和凹透镜的结构特点，并能将二者区分。

2.知道凸透镜和凹透镜的焦点和焦距。

3.认识凸透镜的会聚作用和凹透镜的发散作用，会完成光路图。

4.理解凸透镜的成像规律，并会用此规律解决问题。

5.了解凸透镜成像的应用。

6.知道近视眼和远视眼的成因与矫正方法。

7.了解显微镜和望远镜中物镜和目镜的作用。

【复习重点和难点】重点：①掌握两种透镜对光线的作用；②会用实验的方法掌握凸透镜成像规律及这些规律在生活中的应用；③知道近视眼和远视眼的成因与矫正方法。

难点：①学会作光路图；②会用凸透镜成像规律解决问题。

【学具准备】凸透镜、凹透镜、光具座、光屏、蜡烛、火柴、薄膜充水后制成水透镜、邮票、直尺、手电筒等及多媒体课件和学生导学稿。

【前置准备】准备多媒体课件和学生导学稿（课前2min下发）。

用多媒体投出思维导图，让学生认识本章的知识体系。

（提示学生2min内翻书和查阅笔记温故对应的知识点）【复习过程】一、创设情境、引入复习教师拿出凸透镜、凹透镜、光具座、蜡烛、光屏等器材。

提出问题：利用这些器材我们可以完成哪些实验？引导学生思考、设计、回答，从而引出复习的内容：《透镜及其应用》设计意图：通过学生动手设计实验，在实验设计中，认识本章的知识体系，回顾透镜这一单元的几个重要知识点，为下一步基础知识掌握做好铺垫。

后面的复习就是依照体系按专题展开的，这样容易理清学生的思维，激发了学生的热情。

二、专题复习【专题一】透镜专题一知识点聚焦：1．凸透镜与凹透镜：中间，边缘的透镜称为凸透镜；中间，边缘的透镜称为凹透镜。

2．基本概念：(1)主光轴：通过透镜两个球面球心的直线。

(2)光心：透镜主光轴上有个特殊的点，凡是通过该点的光，其传播方向，这个点叫光心。

(3)焦点：①凸透镜焦点：于主光轴的光通过凸透镜后会聚在主光轴上的点叫凸透镜的焦点(实焦点)。

②凹透镜焦点：平行于主光轴的光线经凹透镜折射后光线的反向延长线会聚在主光轴上的点叫凹透镜的焦点(虚焦点)。
