开口扳手,固定扳手规格尺寸,对应六角螺母,扳手分类1外六角扳手外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格----对应螺纹规格扳手规格螺丝规格扳手规格螺丝规格7 M4 27 M188 M5 30 M2010 M6 32 M2214 M8 36 M2417 M10 41 M2719 M12 46 M3022 M14 55 M3624 M16 65 M422 内六角扳手全套内六角扳手中最小规格为3，扳手规格螺丝规格扳手规格螺丝规格S3 M4 S12 M14～M16S4 M5 S14 M18～M20S5 M6 S17 M22～M24S6 M8 S19 M27～M30S8 M10 S24 M36S10 M12 S27 M421 呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。
2 梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。
3 两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。
4 活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。
5 钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。
6 套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母。
7 内六角扳手：成L形的六角棒状扳手，专用於拧转内六角螺钉。
8 扭力扳手：它在拧转螺栓或螺母时，能显示出所施加的扭矩；或者当施加的扭矩到达规定值后，会发出光或声响信号。
扭力扳手适用於对扭矩大小有明确地规定的装配工作。
电力安全月工作总结[电力安全月工作总结]电力安全月工作总结2011年3月1日至3月31日为我公司的安全生产月，**变电站围绕;夯实基储提高素质、树立标杆、争创一流;的主题，开展了丰富多彩、形式多样的具体行动：通过看板形式宣传安全第一、预防为主的方针；通过48+4的学习机会，进行安全生产大讨论；通过安全活动进行查找本站的隐患的活动，电力安全月工作总结。
螺丝尺寸对应内六角扳手的四个方面为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是我在工作时累计的经验可以供大家参考：一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

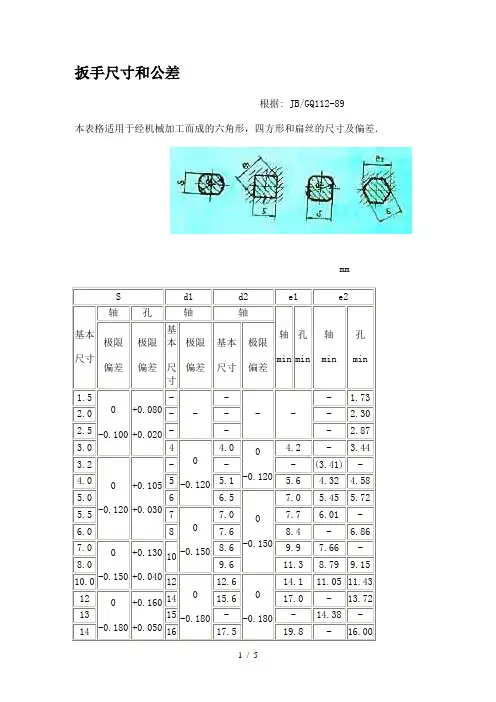

扳手尺寸和公差根据: JB/GQ112-89本表格适用于经机械加工而成的六角形，四方形和扁丝的尺寸及偏差．mmS d1 d2 e1e2基本 尺寸轴孔轴轴轴 min 孔 min 轴min孔 min极限 偏差 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差1.5 0 -0.100 +0.080 +0.020 ------ 1.73 2.0 -- - 2.30 2.5 -- - 2.87 3.0 4 0-0.120 4.0 0-0.120 4.2 -3.443.2 0 -0.120 +0.105+0.030 ---(3.41) -4.05 5.1 5.6 4.32 4.58 5.0 6 6.5 0 -0.150 7.0 5.45 5.72 5.57 0 -0.150 7.0 7.7 6.01 - 6.08 7.6 8.4 - 6.86 7.0 0 -0.150 +0.130 +0.040 108.6 9.9 7.66 -8.0 9.6 11.3 8.79 9.15 10.0 12 0 -0.180 12.6 0 -0.180 14.1 11.05 11.43 12 0 -0.180 +0.160 +0.050 14 15.6 17.0 - 13.72 13 15 - - 14.38 - 14 16 17.5 19.8 - 16.00外六角螺栓头部对边尺寸及配合使用的国标扳手规格尺寸表点击数：907 发布时间：2009年11月20日来源：中华工具网公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标准尺寸。
公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17注：资料可能无法思考和涵盖全面，最好仔细浏览后下载使用，感谢您的关注！。
一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸。
螺丝尺寸及扳手对照表一、公制内六角螺栓与尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p （螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2427#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42 全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM22←→34MM括号中的尺寸为GB旧标准尺寸。

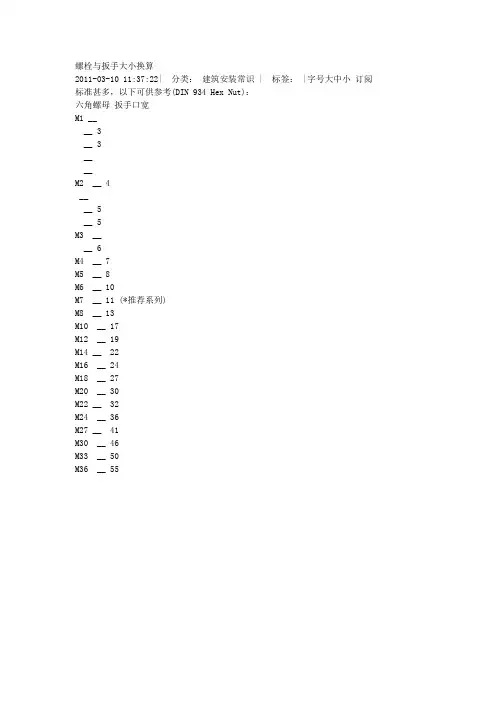

螺栓与扳手大小换算2011-03-10 11:37:22| 分类：建筑安装常识 | 标签： |字号大中小订阅标准甚多，以下可供参考(DIN 934 Hex Nut)：六角螺母扳手口宽M1 ____ 3__ 3____M2 __ 4____ 5__ 5M3 ____ 6M4 __ 7M5 __ 8M6 __ 10M7 __ 11 (*推荐系列)M8 __ 13M10 __ 17M12 __ 19M14 __ 22M16 __ 24M18 __ 27M20 __ 30M22 __ 32M24 __ 36M27 __ 41M30 __ 46M33 __ 50M36 __ 55方头、螺栓的扳手尺寸一般是螺栓的直径乘以倍就是呆口、梅花的尺寸。
