输水工程隧洞施工方案

第1篇

一、工程概况

1. 工程背景

本工程为某大型水利枢纽配套引水工程，主要目的是将上游水库的水引入下游水库，满足下游水库的供水需求。引水隧道工程是整个引水工程的关键部分，其施工质量直接影响到整个工程的正常运行。

2. 工程规模

引水隧道全长约5公里，隧道断面采用圆形断面，直径为6.5米。隧道工程包括洞身、洞口、进出口等部分。

二、施工组织设计

1. 施工队伍

组建一支具有丰富施工经验和专业技术水平的施工队伍，包括项目经理、技术负责人、质量负责人、安全负责人等。施工队伍需具备以下条件：

（1）具备相应的施工资质和业绩；

（2）熟悉引水隧道工程的施工技术；

（3）具有较强的组织协调能力和团队协作精神。

2. 施工设备

（1）隧道掘进设备：盾构机、钻爆机、挖掘机等；

（2）运输设备：自卸汽车、混凝土搅拌车等；

（3）检测设备：地质雷达、隧道激光测距仪等；

（4）通风设备：风机、通风管道等；

（5）排水设备：排水泵、排水管道等。

3. 施工进度安排

根据工程实际情况，制定详细的施工进度计划，包括各阶段工程量、施工时间、施工顺序等。确保工程按期完成。 三、施工方案

1. 隧道开挖

（1）隧道开挖采用钻爆法，根据地质条件和隧道断面尺寸，确定合理的爆破参数。

（2）爆破作业应严格按照《爆破安全规程》进行，确保施工安全。

（3）开挖过程中，及时进行地质素描和地质调查，为后续施工提供依据。

2. 洞身支护

（1）洞身支护采用锚喷支护，结合初期支护和二次支护。

（2）初期支护：采用锚杆、钢筋网、喷射混凝土等材料进行支护。

（3）二次支护：在初期支护的基础上，采用钢拱架、喷射混凝土等材料进行加固。

3. 隧道衬砌

（1）隧道衬砌采用钢筋混凝土结构，按照设计要求进行施工。

（2）混凝土浇筑过程中，严格控制混凝土质量和施工工艺，确保衬砌质量。

4. 隧道洞口及进出口施工

（1）洞口及进出口施工应按照设计要求进行，确保洞口及进出口的稳定性和安全性。

1 目 录

第一章 工程简况及说明

1.1 工程简况

1.2 水文气象和工程地质

1.3 控制性工期要求

1.4 现场施工条件

第二章 工程施工总规划

2.1 编制依据

2.2 施工进度、质量、安全目标

2.3 施工重点、难点分析及主要措施

2.4 施工段划分

第三章 施工总体部署

2.1 组织机构设置

2.2 管理原则及制度

2.3 施工平面布置

2.4 施工准备

第四章 引水埋管工程

4.1 简述

4.2 管道基坑开挖

4.3 管道安装

4.4 埋管填土

4.5 护坡砌筑

第五章 引水隧洞工程

5.1 简述

5.2 隧洞开挖

5.3 隧洞支护施工

5.4 隧洞洞身衬砌施工

5.5 灌浆与排水孔施工

5.6 进人孔施工

2 第六章 箱涵及通气管工程

6.1 简述

6.2 出口箱涵施工

6.3 通气管施工

6.4 出口箱涵及通气管填土

第七章 施工进度计划及保证措施

7.1 总工期

7.2 确保计划工期的总体措施

第八章 资源配置计划

8.1 机械设备的安排计划

8.2 人员的安排计划

8.3 材料组织及供应计划

第九章 施工质量保证措施

9.1 工程质量目标

9.2 施工质量管理体系

9.3 施工质量控制体系

9.4 混凝土质量保证措施

9.5 各施工要素的质量控制措施

9.6 技术保证措施

第十章 施工安全保证措施

10.1 安全管理体系

10.2 施工安全措施

第十一章 文明施工及环保施工措施

11.1 文明施工保证措施

11.2 环境保护措施

第十二章 季节性施工措施

12.1 冬季施工措施

12.2 雨季施工技术措施

第十三章 其他管理措施 3 13.1 地下设施及管线等保护措施

13.2 职业健康安全管理措施

13.3 民工工资支付保证措施

附 表

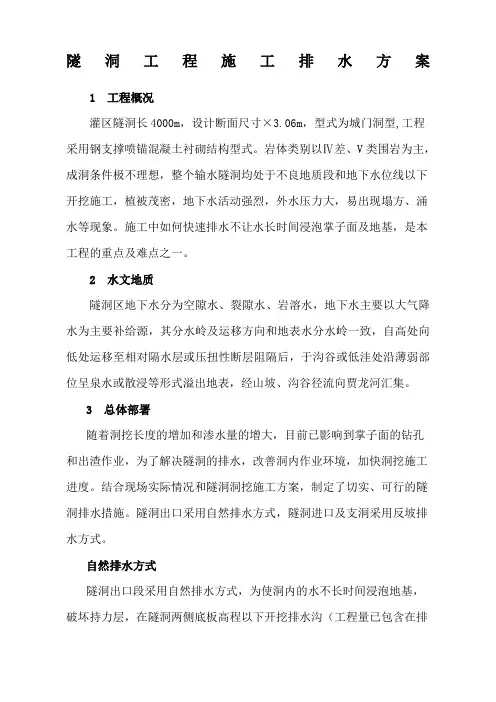

隧洞工程施工排水方案

1 工程概况

灌区隧洞长4000m，设计断面尺寸×3.06m，型式为城门洞型,工程采用钢支撑喷锚混凝土衬砌结构型式。岩体类别以Ⅳ差、V类围岩为主，成洞条件极不理想，整个输水隧洞均处于不良地质段和地下水位线以下开挖施工，植被茂密，地下水活动强烈，外水压力大，易出现塌方、涌水等现象。施工中如何快速排水不让水长时间浸泡掌子面及地基，是本工程的重点及难点之一。

2 水文地质

隧洞区地下水分为空隙水、裂隙水、岩溶水，地下水主要以大气降水为主要补给源，其分水岭及运移方向和地表水分水岭一致，自高处向低处运移至相对隔水层或压扭性断层阻隔后，于沟谷或低洼处沿薄弱部位呈泉水或散浸等形式溢出地表，经山坡、沟谷径流向贾龙河汇集。

3 总体部署

随着洞挖长度的增加和渗水量的增大，目前已影响到掌子面的钻孔和出渣作业，为了解决隧洞的排水，改善洞内作业环境，加快洞挖施工进度。结合现场实际情况和隧洞洞挖施工方案，制定了切实、可行的隧洞排水措施。隧洞出口采用自然排水方式，隧洞进口及支洞采用反坡排水方式。

自然排水方式

隧洞出口段采用自然排水方式，为使洞内的水不长时间浸泡地基，破坏持力层，在隧洞两侧底板高程以下开挖排水沟（工程量已包含在排水措施费以内，不做计量。），尺寸宽×深为30cm×20cm。洞内排水沟由施工班组派专人采用风镐开挖及维护。

3.1.1隧洞自然排水的特点

自然排水即洞内施工前进方向为上坡，洞内的水由排水沟靠自身重力自然流向洞外，不需要抽水机抽排。

反坡排水方式

隧洞进口段及支洞采用反坡排水方式，利用隧洞内的侧沟汇集到集水井再由抽水机接力排水。

3.2.1反坡排水的特点

反坡施工即洞内施工前进方向为下坡，洞内水向工作面汇集，需要及时抽排，以防止施工掌子面水积聚过深，影响隧洞围岩的稳定和危及隧洞施工的机械设备及施工人员的安全，影响正常的施工生产。

3.2.2 反坡排水方案

反坡排水，需采用机械排水，设置多级泵站接力排水，工作面积水采用移动式潜水泵抽至就近泵站或临时内，其余已施工地段隧洞渗（涌）水经隧洞内侧沟自然汇集到临时内或泵站水池内，由固定排水泵站将积水经排水管路抽排至上一级排水泵站内，如此由固定式排水泵站接力将洞内积水抽排至洞外，经污水处理池处理后排放，固定式排水泵站水仓容量按4min涌水量设计，并考虑施工和清淤方便综合确定；临时根据汇水段汇水量大小确定。工作水泵按使用1台，备用1台，针对隧洞涌水量大时要适当增加工作水泵；同时为防止突水，设置利用高压风管作为1套应急排水系统。

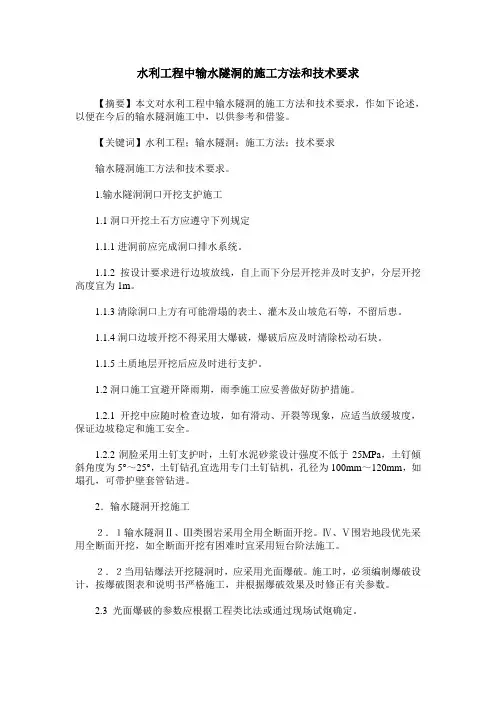

水利工程中输水隧洞的施工方法和技术要求

【摘要】本文对水利工程中输水隧洞的施工方法和技术要求，作如下论述，以便在今后的输水隧洞施工中，以供参考和借鉴。

【关键词】水利工程；输水隧洞；施工方法；技术要求

输水隧洞施工方法和技术要求。

1.输水隧洞洞口开挖支护施工

1.1洞口开挖土石方应遵守下列规定

1.1.1进洞前应完成洞口排水系统。

1.1.2按设计要求进行边坡放线，自上而下分层开挖并及时支护，分层开挖高度宜为1m。

1.1.3清除洞口上方有可能滑塌的表土、灌木及山坡危石等，不留后患。

1.1.4洞口边坡开挖不得采用大爆破，爆破后应及时清除松动石块。

1.1.5土质地层开挖后应及时进行支护。

1.2洞口施工宜避开降雨期，雨季施工应妥善做好防护措施。

1.2.1开挖中应随时检查边坡，如有滑动、开裂等现象，应适当放缓坡度，保证边坡稳定和施工安全。

1.2.2洞脸采用土钉支护时，土钉水泥砂浆设计强度不低于25MPa，土钉倾斜角度为5°～25°，土钉钻孔宜选用专门土钉钻机，孔径为100mm～120mm，如塌孔，可带护壁套管钻进。

2．输水隧洞开挖施工

２．１输水隧洞Ⅱ、Ⅲ类围岩采用全用全断面开挖。Ⅳ、Ⅴ围岩地段优先采用全断面开挖，如全断面开挖有困难时宜采用短台阶法施工。

２．２当用钻爆法开挖隧洞时，应采用光面爆破。施工时，必须编制爆破设计，按爆破图表和说明书严格施工，并根据爆破效果及时修正有关参数。

2.3 光面爆破的参数应根据工程类比法或通过现场试炮确定。

2.4 光面爆破应采用毫秒起爆方式。

2.5 开挖工作面的岩石爆破时，周边眼应采用低密度、低爆速、低猛度、高爆力的炸药，用毫秒雷管或导爆索同时起爆。

３．输水隧洞锚杆施工

3.1 根据锚杆类型、规格及围岩情况选择钻孔机具，锚杆钻孔可采用一般凿岩机械，当在土层中钻孔时，宜采用干式排渣的回旋式钻机。

3.2 各类围岩锚杆孔位允许偏差为150mm，孔深允许偏差为±50mm，孔径应大于杆体直径16mm。土洞锚杆参照土钉施工。
