隧洞输水工程施工方案

第1篇

一、工程概况

1. 工程背景

本工程为某大型水利枢纽配套引水工程，主要目的是将上游水库的水引入下游水库，满足下游水库的供水需求。引水隧道工程是整个引水工程的关键部分，其施工质量直接影响到整个工程的正常运行。

2. 工程规模

引水隧道全长约5公里，隧道断面采用圆形断面，直径为6.5米。隧道工程包括洞身、洞口、进出口等部分。

二、施工组织设计

1. 施工队伍

组建一支具有丰富施工经验和专业技术水平的施工队伍，包括项目经理、技术负责人、质量负责人、安全负责人等。施工队伍需具备以下条件：

（1）具备相应的施工资质和业绩；

（2）熟悉引水隧道工程的施工技术；

（3）具有较强的组织协调能力和团队协作精神。

2. 施工设备

（1）隧道掘进设备：盾构机、钻爆机、挖掘机等；

（2）运输设备：自卸汽车、混凝土搅拌车等；

（3）检测设备：地质雷达、隧道激光测距仪等；

（4）通风设备：风机、通风管道等；

（5）排水设备：排水泵、排水管道等。

3. 施工进度安排

根据工程实际情况，制定详细的施工进度计划，包括各阶段工程量、施工时间、施工顺序等。确保工程按期完成。 三、施工方案

1. 隧道开挖

（1）隧道开挖采用钻爆法，根据地质条件和隧道断面尺寸，确定合理的爆破参数。

（2）爆破作业应严格按照《爆破安全规程》进行，确保施工安全。

（3）开挖过程中，及时进行地质素描和地质调查，为后续施工提供依据。

2. 洞身支护

（1）洞身支护采用锚喷支护，结合初期支护和二次支护。

（2）初期支护：采用锚杆、钢筋网、喷射混凝土等材料进行支护。

（3）二次支护：在初期支护的基础上，采用钢拱架、喷射混凝土等材料进行加固。

3. 隧道衬砌

（1）隧道衬砌采用钢筋混凝土结构，按照设计要求进行施工。

（2）混凝土浇筑过程中，严格控制混凝土质量和施工工艺，确保衬砌质量。

4. 隧道洞口及进出口施工

（1）洞口及进出口施工应按照设计要求进行，确保洞口及进出口的稳定性和安全性。

隧洞工程施工排水方案

1 工程概况

灌区隧洞长4000m，设计断面尺寸×3.06m，型式为城门洞型,工程采用钢支撑喷锚混凝土衬砌结构型式。岩体类别以Ⅳ差、V类围岩为主，成洞条件极不理想，整个输水隧洞均处于不良地质段和地下水位线以下开挖施工，植被茂密，地下水活动强烈，外水压力大，易出现塌方、涌水等现象。施工中如何快速排水不让水长时间浸泡掌子面及地基，是本工程的重点及难点之一。

2 水文地质

隧洞区地下水分为空隙水、裂隙水、岩溶水，地下水主要以大气降水为主要补给源，其分水岭及运移方向和地表水分水岭一致，自高处向低处运移至相对隔水层或压扭性断层阻隔后，于沟谷或低洼处沿薄弱部位呈泉水或散浸等形式溢出地表，经山坡、沟谷径流向贾龙河汇集。

3 总体部署

随着洞挖长度的增加和渗水量的增大，目前已影响到掌子面的钻孔和出渣作业，为了解决隧洞的排水，改善洞内作业环境，加快洞挖施工进度。结合现场实际情况和隧洞洞挖施工方案，制定了切实、可行的隧洞排水措施。隧洞出口采用自然排水方式，隧洞进口及支洞采用反坡排水方式。

自然排水方式

隧洞出口段采用自然排水方式，为使洞内的水不长时间浸泡地基，破坏持力层，在隧洞两侧底板高程以下开挖排水沟（工程量已包含在排水措施费以内，不做计量。），尺寸宽×深为30cm×20cm。洞内排水沟由施工班组派专人采用风镐开挖及维护。

3.1.1隧洞自然排水的特点

自然排水即洞内施工前进方向为上坡，洞内的水由排水沟靠自身重力自然流向洞外，不需要抽水机抽排。

反坡排水方式

隧洞进口段及支洞采用反坡排水方式，利用隧洞内的侧沟汇集到集水井再由抽水机接力排水。

3.2.1反坡排水的特点

反坡施工即洞内施工前进方向为下坡，洞内水向工作面汇集，需要及时抽排，以防止施工掌子面水积聚过深，影响隧洞围岩的稳定和危及隧洞施工的机械设备及施工人员的安全，影响正常的施工生产。

3.2.2 反坡排水方案

反坡排水，需采用机械排水，设置多级泵站接力排水，工作面积水采用移动式潜水泵抽至就近泵站或临时内，其余已施工地段隧洞渗（涌）水经隧洞内侧沟自然汇集到临时内或泵站水池内，由固定排水泵站将积水经排水管路抽排至上一级排水泵站内，如此由固定式排水泵站接力将洞内积水抽排至洞外，经污水处理池处理后排放，固定式排水泵站水仓容量按4min涌水量设计，并考虑施工和清淤方便综合确定；临时根据汇水段汇水量大小确定。工作水泵按使用1台，备用1台，针对隧洞涌水量大时要适当增加工作水泵；同时为防止突水，设置利用高压风管作为1套应急排水系统。

引水隧洞施工方案

引水隧洞施工方案

一、项目概述

引水隧洞是一种为了将水源从一个地点引至另一个地点而建造的隧洞。本方案旨在设计和施工一条引水隧洞，将选定地区的水源引入特定区域，以满足人们的饮水、农业灌溉或工业用水需求。

二、工程规划与设计

在进行引水隧洞施工前，我们首先需要进行工程规划与设计。主要步骤包括：

1. 可行性研究：对选定地区进行勘测和地质调查，评估隧洞施工的可行性和可靠性。

2. 设计参数确定：根据地质调查结果，确定引水隧洞的尺寸、长度、坡度和直径。

3. 施工方法选择：根据地质条件和工程要求，选择合适的施工方法，如钻孔爆破法、盾构法或TBM法。

4. 安全措施规划：根据施工方法和地质条件，确定适当的安全措施，包括通风、防水、排水和消防设施。

5. 施工时间计划：根据工程规模和地质条件，制定详细的施工时间计划，包括各个施工阶段的工期、进度和资源安排。

三、施工流程

引水隧洞的施工流程主要包括以下几个步骤：

1. 前期准备：清理、平整施工区域；建立施工基地，包括临时办公室、工人宿舍和设备存放区。

2. 地面工程：进行起点和终点的标注和测量；清理施工区域，包括移除植被和杂物；进行开挖和填充工作，以确保施工区域的平整和稳定。

3. 隧洞开挖：根据设计要求和施工方法，进行隧洞的开挖工作。如果选择钻孔爆破法，需要进行爆破作业，并确保施工现场的安全。如果选择盾构法或TBM法，需要安装和操作盾构机或TBM。

4. 支护结构建设：在隧洞开挖的同时，进行支护结构的建设。根据地质条件，选择适当的支护材料和方法，如喷射混凝土、钢筋网和锚杆。

5. 隧道衬砌：在隧洞开挖和支护结构建设完成后，进行隧道衬砌工作。选择合适的衬砌材料，如预制混凝土片和砖砌体，按照设计要求进行衬砌施工。

6. 排水和通风系统安装：在隧洞衬砌完成后，安装排水和通风系统，确保隧洞内的稳定和安全。

7. 施工验收：进行施工验收，包括隧洞尺寸、质量和安全的检查和测试。根据验收结果，逐步移除施工设施和清理施工现场。

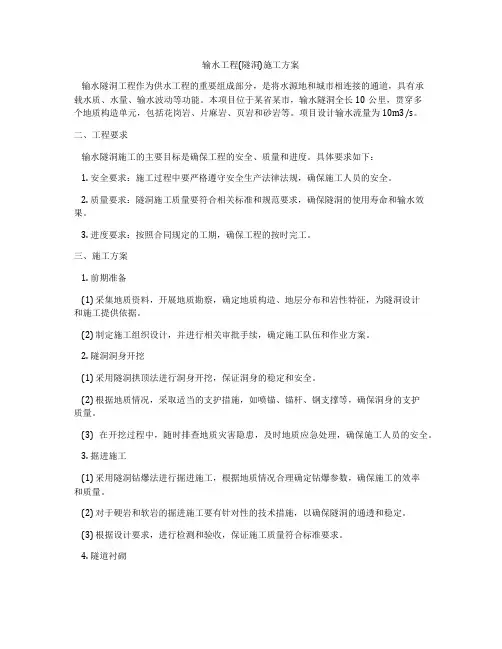

输水工程(隧洞)施工方案

输水隧洞工程作为供水工程的重要组成部分，是将水源地和城市相连接的通道，具有承载水质、水量、输水波动等功能。本项目位于某省某市，输水隧洞全长10公里，贯穿多个地质构造单元，包括花岗岩、片麻岩、页岩和砂岩等。项目设计输水流量为10m3/s。

二、工程要求

输水隧洞施工的主要目标是确保工程的安全、质量和进度。具体要求如下：

1. 安全要求：施工过程中要严格遵守安全生产法律法规，确保施工人员的安全。

2. 质量要求：隧洞施工质量要符合相关标准和规范要求，确保隧洞的使用寿命和输水效果。

3. 进度要求：按照合同规定的工期，确保工程的按时完工。

三、施工方案

1. 前期准备

(1) 采集地质资料，开展地质勘察，确定地质构造、地层分布和岩性特征，为隧洞设计和施工提供依据。

(2) 制定施工组织设计，并进行相关审批手续，确定施工队伍和作业方案。

2. 隧洞洞身开挖

(1) 采用隧洞拱顶法进行洞身开挖，保证洞身的稳定和安全。

(2) 根据地质情况，采取适当的支护措施，如喷锚、锚杆、钢支撑等，确保洞身的支护质量。

(3) 在开挖过程中，随时排查地质灾害隐患，及时地质应急处理，确保施工人员的安全。

3. 掘进施工

(1) 采用隧洞钻爆法进行掘进施工，根据地质情况合理确定钻爆参数，确保施工的效率和质量。

(2) 对于硬岩和软岩的掘进施工要有针对性的技术措施，以确保隧洞的通透和稳定。

(3) 根据设计要求，进行检测和验收，保证施工质量符合标准要求。

4. 隧道衬砌 (1) 在掘进施工结束后，进行隧道衬砌工程，采用预制拼接和喷浆衬砌等技术，确保隧道内壁的平整和牢固。

(2) 对于地质条件特别复杂的地段，加强监测与控制，增加衬砌的厚度和质量，确保隧洞的安全。
