剑川县老君山水库导流输水隧洞开挖施工技术

剑川县老君山水库导流输水隧洞开挖施工技术

剑川县老君山水库导流输水隧洞开挖施工技术

摘要：剑川县老君山水库是云南省新建重点小（一）型水库工程，导流输水隧洞采用“龙抬头”型式。本文介绍了导流输水隧洞的施工情况。

关键词：导流输水隧洞；不良地质；施工；老君山水库

1 工程概况

老君山水库工程为小（一）型水利工程，工程等别为四等。水库总库容为816.4万m3，总供水量1253.4万m3，农业供水871.4万m3，灌溉面积3.8320万亩。坝型为粘土心墙堆石坝，坝高88.0m，其主要建筑物大坝、溢洪道、输水隧洞级别为4级，施工导流等临时性建筑物为5级。老君山水库属山区、丘陵区工程，校核洪水标准取300年一遇（P=0.33%），设计洪水标准取30年一遇（P=3.3%），消能防冲洪水标准取20年一遇（P=5.0%），汛后洪水标准与设计、校核洪水标准相同。

导流输水隧洞根据地形、地质条件，布置在河床右岸，为有压洞，总长347.902m，利用导流洞段长168.641m，输水设计流量为2.6m3/s，加大设计流量为3.38m3/s，隧洞围岩均为强、弱风化的花岗斑岩。输水隧洞结合施工导流洞一起布置设计，为折线转弯洞，转角44º，施工期为导流洞，长385m（其中后期封堵168.641m），圆形有压洞，洞径D=3m，衬砌厚度为0.35m，施工结束后将导流洞采用龙抬头方式改造成输水隧洞，封闭导流洞进口段。改造后的输水隧洞长347.902m，由进口段、前输水隧洞段、竖井、闸室段、龙抬头段、原导流洞段组成，进口段明渠段长4.5m，底坡i=0，底板高程2701.2m，为2×3m矩形断面，设一道拦污栅，后接喇叭进口段及方变圆渐变段；前输水隧洞段洞径为2m，衬砌厚度0.3m，采用200#钢筋砼衬砌；坚井闸室段：闸室段设在里程0+109～0+112m处，设1.8×1.8m平面检修钢闸门一道，上设竖井启闭，竖井内径3m，高54.4m，采用C20钢筋砼衬砌；龙抬头段：长59.307m，内径2m，采用钢筋砼衬砌，后接输水导流共用段。隧洞出口转弯渐变段设重力墩，并在其上预留待建电站引水岔口，隧洞出口布置一道1.2×1.2m弧形闸门，配一台LG-20t回转式螺杆启闭机，闸后设计长15m陡坡，为1.2×2m矩形断面，陡坡后设消力池，经水力计算，消力池长15m，宽3m，深3.5m。通过消力池消能后水流经30m长明渠进入天然河道。

隧道安全文明施工专项施工方案

隧道安全文明施工专项施工方案

目 录

1.工程概况 ........................................................................................................................................................................... 3

1.1. 工程概况 ............................................................................ 3

1.2.工程区域自然条件 ..................................................................... 3

1.3.地形地貌 .......................................................................... 4

1.3.1.地质构造 ........................................................................ 4

1.3.2.水文地质 ........................................................................ 4

1.3.3.不良地质现象 ....................................................................... 5

2.施工组织 .............................................................................. 6

2.1.现场施工布置 ......................................................................... 6

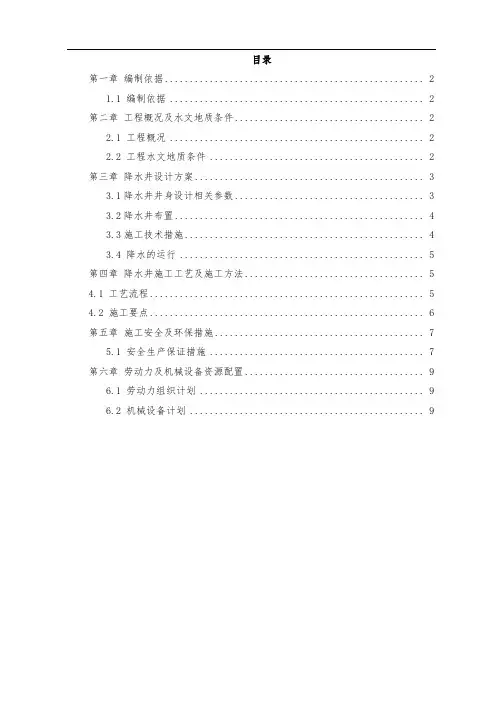

隧道工程降水井施工方案
