自动变频水泵工作原理

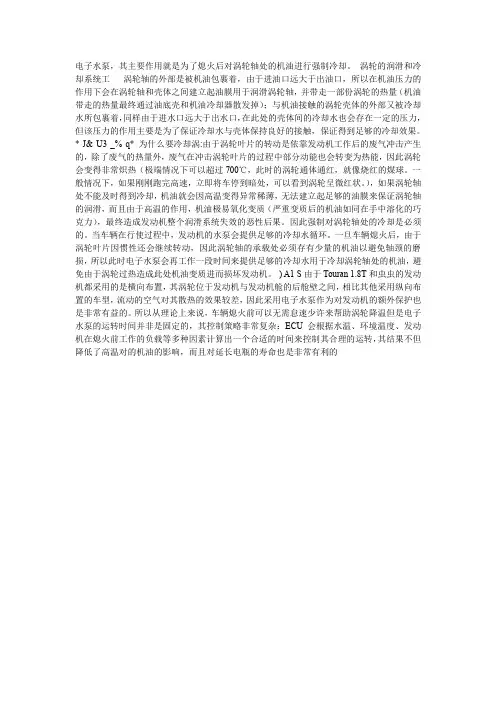

电子水泵，其主要作用就是为了熄火后对涡轮轴处的机油进行强制冷却。 涡轮的润滑和冷却系统工 涡轮轴的外部是被机油包裹着，由于进油口远大于出油口，所以在机油压力的作用下会在涡轮轴和壳体之间建立起油膜用于润滑涡轮轴，并带走一部份涡轮的热量（机油带走的热量最终通过油底壳和机油冷却器散发掉）；与机油接触的涡轮壳体的外部又被冷却水所包裹着，同样由于进水口远大于出水口，在此处的壳体间的冷却水也会存在一定的压力，但该压力的作用主要是为了保证冷却水与壳体保持良好的接触，保证得到足够的冷却效果。

* J& U3 _% q* 为什么要冷却涡:由于涡轮叶片的转动是依靠发动机工作后的废气冲击产生的，除了废气的热量外，废气在冲击涡轮叶片的过程中部分动能也会转变为热能，因此涡轮会变得非常炽热（极端情况下可以超过700℃，此时的涡轮通体通红，就像烧红的煤球。一般情况下，如果刚刚跑完高速，立即将车停到暗处，可以看到涡轮呈微红状。），如果涡轮轴处不能及时得到冷却，机油就会因高温变得异常稀薄，无法建立起足够的油膜来保证涡轮轴的润滑，而且由于高温的作用，机油极易氧化变质（严重变质后的机油如同在手中溶化的巧克力），最终造成发动机整个润滑系统失效的恶性后果。因此强制对涡轮轴处的冷却是必须的。当车辆在行使过程中，发动机的水泵会提供足够的冷却水循环。一旦车辆熄火后，由于涡轮叶片因惯性还会继续转动，因此涡轮轴的承载处必须存有少量的机油以避免轴颈的磨损，所以此时电子水泵会再工作一段时间来提供足够的冷却水用于冷却涡轮轴处的机油，避免由于涡轮过热造成此处机油变质进而损坏发动机。 ) A1 S由于Touran 1.8T和虫虫的发动机都采用的是横向布置，其涡轮位于发动机与发动机舱的后舱壁之间，相比其他采用纵向布置的车型，流动的空气对其散热的效果较差，因此采用电子水泵作为对发动机的额外保护也是非常有益的。所以从理论上来说，车辆熄火前可以无需怠速少许来帮助涡轮降温但是电子水泵的运转时间并非是固定的，其控制策略非常复杂：ECU会根据水温、环境温度、发动机在熄火前工作的负载等多种因素计算出一个合适的时间来控制其合理的运转，其结果不但降低了高温对的机油的影响，而且对延长电瓶的寿命也是非常有利的

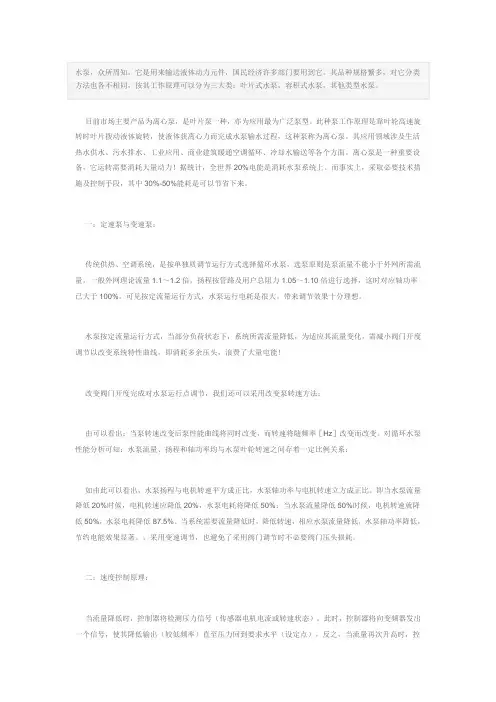

水泵，众所周知，它是用来输送液体动力元件，国民经济许多部门要用到它。其品种规格繁多，对它分类方法也各不相同，按其工作原理可以分为三大类：叶片式水泵，容积式水泵，其他类型水泵。

目前市场主要产品为离心泵，是叶片泵一种，亦为应用最为广泛泵型。此种泵工作原理是靠叶轮高速旋转时叶片拨动液体旋转，使液体获离心力而完成水泵输水过程，这种泵称为离心泵。其应用领域涉及生活热水供水、污水排水、工业应用、商业建筑暖通空调循环、冷却水输送等各个方面。离心泵是一种重要设备，它运转需要消耗大量动力！据统计，全世界20%电能是消耗水泵系统上。而事实上，采取必要技术措施及控制手段，其中30%-50%能耗是可以节省下来。

一：定速泵与变速泵：

传统供热、空调系统，是按单独质调节运行方式选择循环水泵，选泵原则是泵流量不能小于外网所需流量，一般外网理论流量1.1～1.2倍，扬程按管路及用户总阻力1.05～1.10倍进行选择，这时对应轴功率已大于100%。可见按定流量运行方式，水泵运行电耗是很大。带来调节效果十分理想。

水泵按定流量运行方式，当部分负荷状态下，系统所需流量降低，为适应其流量变化，需减小阀门开度调节以改变系统特性曲线，即消耗多余压头，浪费了大量电能！

改变阀门开度完成对水泵运行点调节，我们还可以采用改变泵转速方法：

由可以看出：当泵转速改变后泵性能曲线将同时改变，而转速将随频率［Hz］改变而改变。对循环水泵性能分析可知：水泵流量、扬程和轴功率均与水泵叶轮转速之间存着一定比例关系：

如由此可以看出，水泵扬程与电机转速平方成正比，水泵轴功率与电机转速立方成正比。即当水泵流量降低20%时候，电机转速应降低20%，水泵电耗将降低50%；当水泵流量降低50%时候，电机转速就降低50%，水泵电耗降低87.5%。当系统需要流量降低时，降低转速，相应水泵流量降低，水泵轴功率降低，节约电能效果显著。，采用变速调节，也避免了采用阀门调节时不必要阀门压头损耗。

水泵变频器工作原理

水泵变频器是一种用于控制水泵运行的电子设备，它通过改变电源频率来调节水泵的转速，从而实现对水流量的精确控制。在工业生产和民用生活中，水泵变频器被广泛应用，能够有效提高水泵的运行效率，降低能耗，延长设备寿命，实现智能化控制。本文将介绍水泵变频器的工作原理及其应用。

首先，水泵变频器的工作原理是基于电机调速原理的。在传统的水泵系统中，电机的运行速度是通过改变电源电压来实现的，这种方式控制精度低，效率不高，且容易损坏电机。而水泵变频器则是通过改变电源频率来调节电机的转速，从而实现对水泵的精确控制。水泵变频器内部包含了变频电路、控制电路、传感器等部件，通过这些部件的协调工作，可以实现对水泵的精确控制。

其次，水泵变频器的工作原理是基于矢量控制技术的。矢量控制技术是一种先进的电机控制技术，通过对电机的电流、电压、转矩等参数进行精确控制，实现对电机的高性能运行。水泵变频器采用矢量控制技术，可以实现对水泵的精确调速，保证水泵在不同工况下都能够稳定运行，提高了水泵系统的整体性能。

另外，水泵变频器的工作原理还涉及到能量调节原理。在水泵系统中，水泵的运行需要消耗一定的能量，而水泵变频器可以根据实际需要对水泵进行精确调速，避免了传统水泵系统中频繁启停带来的能量浪费，从而降低了能耗，提高了能源利用率。

此外，水泵变频器还可以实现智能化控制，通过对水泵系统进行监测、诊断、故障预警等功能，提高了水泵系统的可靠性和安全性。

总之，水泵变频器是一种先进的电子设备，它通过改变电源频率来调节水泵的转速，实现对水流量的精确控制。水泵变频器的工作原理基于电机调速原理、矢量控制技术和能量调节原理，能够提高水泵系统的运行效率，降低能耗，延长设备寿命，实现智能化控制。在工业生产和民用生活中有着广泛的应用前景。

泵的变频器应用

泵的应用背景

泵的重要性

从泵的性能范围看，巨型泵的流量每小时可达几十万立方米以上，而微型泵的流量每小时则在几十毫升以下。泵的压力可从常压到高达19.61MPa（200kgf/cm2）以上，被输送液体的温度最低达-200℃以下，最高可达800℃以上。泵输送液体的种类繁多，诸如输送水（清水、污水等）、油液、酸碱液、悬浮液、和液态金属等。

在化工和石油部门的生产中，原料、半成品和成品大多是液体，而将原料制成半成品和成品，需要经过复杂的工艺过程，泵在这些过程中起到了输送液体和提供化学反应的压力流量的作用，此外，在很多装置中还用泵来调节温度。

在农业生产中，泵是主要的排灌机械。我国农村幅原广阔，每年农村都需要大量的泵，一般来说农用泵占泵总产量一半以上。

在矿业和冶金工业中，泵也是使用最多的设备。矿井需要用泵排水，在选矿、冶炼和轧制过程中，需用泵来供水等。

在电力部门，核电站需要核主泵、二级泵、三级泵、热电厂需要大量的锅炉给水泵、冷凝水泵、循环水泵和灰渣泵等。

在国防建设中，飞机襟翼、尾舵和起落架的调节、军舰和坦克炮塔的转动、潜艇的沉浮等都需要用泵。高压和有放射性的液体，有的还要求泵无任何泄漏等。

在船舶制造工业中，每艘远洋轮上所用的泵一般在百台以上，其类型也是各式各样的。

其它如城市的给排水、蒸汽机车的用水、机床中的润滑和冷却、纺织工业中输送漂液和染料、造纸工业中输送纸浆，以及食品工业中输送牛奶和糖类食品等，都需要有大量的泵。

总之，无论是飞机、火箭、坦克、潜艇、还是钻井、采矿、火车、船舶，或者是日常的生活，到处都需要用泵，到处都有泵在运行。正是这样，所以把泵列为通用机械，它是机械工业中的一类主要产品。

几种常见的泵

下面列举了几种常见的泵：

（1）离心泵

离心泵是非容积式泵，其流量随着压力的变动有大幅度的变化。离心泵特性曲线和性能参数是泵内流体运动参数的外部表现形式，泵内流体的运动状况由泵的转速和泵的几何参数所决定，其效率随转速、流量、扬程变动而变化。工业生产中，离心泵约占泵总数的80%。
