变频水泵工作原理

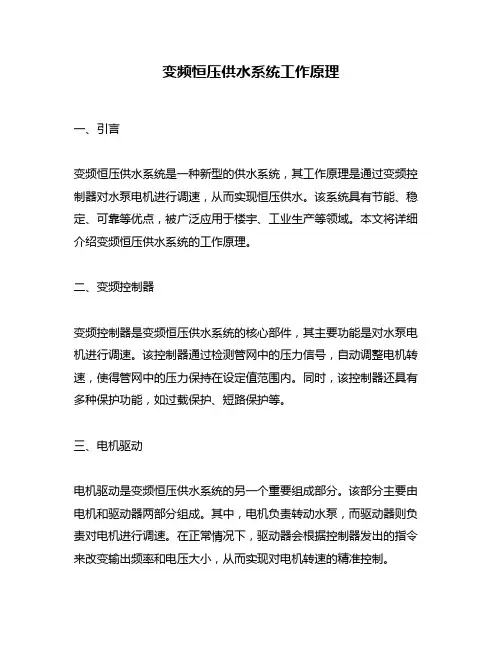

变频恒压供水系统工作原理

一、引言

变频恒压供水系统是一种新型的供水系统，其工作原理是通过变频控制器对水泵电机进行调速，从而实现恒压供水。该系统具有节能、稳定、可靠等优点，被广泛应用于楼宇、工业生产等领域。本文将详细介绍变频恒压供水系统的工作原理。

二、变频控制器

变频控制器是变频恒压供水系统的核心部件，其主要功能是对水泵电机进行调速。该控制器通过检测管网中的压力信号，自动调整电机转速，使得管网中的压力保持在设定值范围内。同时，该控制器还具有多种保护功能，如过载保护、短路保护等。

三、电机驱动

电机驱动是变频恒压供水系统的另一个重要组成部分。该部分主要由电机和驱动器两部分组成。其中，电机负责转动水泵，而驱动器则负责对电机进行调速。在正常情况下，驱动器会根据控制器发出的指令来改变输出频率和电压大小，从而实现对电机转速的精准控制。

四、压力传感器

压力传感器是变频恒压供水系统中用于检测管网压力的重要组成部分。该传感器通常安装在管网的进出口处，能够实时监测管网中的压力变化。一旦检测到管网压力超出设定范围，传感器就会向控制器发出信号，控制器则会根据信号调整电机转速，使得管网压力恢复到设定值。

五、水泵

水泵是变频恒压供水系统中最基本的部件之一。其主要功能是将水从低处输送至高处，从而满足用户对水的需求。在变频恒压供水系统中，水泵通常采用离心泵或自吸式泵。这些泵具有流量大、效率高、噪音小等优点，在实际应用中得到了广泛应用。

六、工作原理

变频恒压供水系统的工作原理可以概括为以下几个步骤：

1. 检测管网压力：系统通过安装在进出口处的压力传感器来检测管网中的压力变化。

2. 控制器调整电机转速：一旦控制器接收到压力传感器发出的信号，就会根据设定值来调整电机转速，从而使得管网压力恢复到设定范围内。

3. 驱动器调整输出频率和电压大小：控制器通过驱动器来对电机进行调速。驱动器会根据控制器发出的指令，改变输出频率和电压大小，从而实现对电机转速的精准控制。

电子水泵，其主要作用就是为了熄火后对涡轮轴处的机油进行强制冷却。 涡轮的润滑和冷却系统工 涡轮轴的外部是被机油包裹着，由于进油口远大于出油口，所以在机油压力的作用下会在涡轮轴和壳体之间建立起油膜用于润滑涡轮轴，并带走一部份涡轮的热量（机油带走的热量最终通过油底壳和机油冷却器散发掉）；与机油接触的涡轮壳体的外部又被冷却水所包裹着，同样由于进水口远大于出水口，在此处的壳体间的冷却水也会存在一定的压力，但该压力的作用主要是为了保证冷却水与壳体保持良好的接触，保证得到足够的冷却效果。

* J& U3 _% q* 为什么要冷却涡:由于涡轮叶片的转动是依靠发动机工作后的废气冲击产生的，除了废气的热量外，废气在冲击涡轮叶片的过程中部分动能也会转变为热能，因此涡轮会变得非常炽热（极端情况下可以超过700℃，此时的涡轮通体通红，就像烧红的煤球。一般情况下，如果刚刚跑完高速，立即将车停到暗处，可以看到涡轮呈微红状。），如果涡轮轴处不能及时得到冷却，机油就会因高温变得异常稀薄，无法建立起足够的油膜来保证涡轮轴的润滑，而且由于高温的作用，机油极易氧化变质（严重变质后的机油如同在手中溶化的巧克力），最终造成发动机整个润滑系统失效的恶性后果。因此强制对涡轮轴处的冷却是必须的。当车辆在行使过程中，发动机的水泵会提供足够的冷却水循环。一旦车辆熄火后，由于涡轮叶片因惯性还会继续转动，因此涡轮轴的承载处必须存有少量的机油以避免轴颈的磨损，所以此时电子水泵会再工作一段时间来提供足够的冷却水用于冷却涡轮轴处的机油，避免由于涡轮过热造成此处机油变质进而损坏发动机。 ) A1 S由于Touran 1.8T和虫虫的发动机都采用的是横向布置，其涡轮位于发动机与发动机舱的后舱壁之间，相比其他采用纵向布置的车型，流动的空气对其散热的效果较差，因此采用电子水泵作为对发动机的额外保护也是非常有益的。所以从理论上来说，车辆熄火前可以无需怠速少许来帮助涡轮降温但是电子水泵的运转时间并非是固定的，其控制策略非常复杂：ECU会根据水温、环境温度、发动机在熄火前工作的负载等多种因素计算出一个合适的时间来控制其合理的运转，其结果不但降低了高温对的机油的影响，而且对延长电瓶的寿命也是非常有利的

变频恒压供水系统工作原理

变频恒压供水系统是一种先进的水泵控制系统，广泛应用于建筑、给排水、消防和工业领域，能够实现稳定的供水压力。在本篇文章中，我将向您介绍变频恒压供水系统的工作原理以及其优势。

一、工作原理

变频恒压供水系统由水泵、变频器和压力传感器等组成。其工作原理主要通过变频器对水泵的电源进行频率调节来控制水泵的转速，从而实现恒定的供水压力。

具体来说，变频恒压供水系统通过压力传感器实时监测供水管网的压力，并将监测到的信号传输给变频器。变频器根据压力信号的变化来调整水泵的转速，使得供水管网的压力保持在一个设定的恒定值。

当供水管网的压力低于设定值时，变频器会增加水泵的转速，提高供水压力；当供水管网的压力高于设定值时，变频器会降低水泵的转速，减小供水压力。通过持续监测和调整，变频恒压供水系统可以实现稳定的供水压力，并根据实际需求进行自动调节。

二、优势

1. 高效节能：变频恒压供水系统可以根据实际需求灵活调整水泵的转速，避免了传统水泵系统一直以满负荷运行的浪费现象。通过减少水泵的能耗，变频恒压供水系统能够显著降低能源消耗，提高供水系统的效率。

2. 稳定可靠：传统供水系统存在由于供水压力波动引起的供水不稳定问题，而变频恒压供水系统通过实时监测和调节水泵转速，能够保持供水压力在设定值范围内的稳定性，有效解决了这一问题。

3. 智能控制：变频恒压供水系统采用先进的自动控制技术，能够根据供水压力的变化进行自动调节，无需人工干预。系统还具有故障自诊断和报警功能，能够及时发现和解决问题，提高供水系统的可靠性和安全性。

4. 环保节能：由于变频恒压供水系统可以根据实际需求调整水泵的工作状态，避免了过高或过低的供水压力，减少了压力调节阀的使用，降低了供水系统的泄漏和能耗，对节能和环保起到积极作用。

总结回顾

通过本文的介绍，我们了解到变频恒压供水系统的工作原理以及其带来的优势。变频恒压供水系统通过变频器对水泵的转速进行调节，实现供水管网的恒定压力。相比传统供水系统，变频恒压供水系统具有高效节能、稳定可靠、智能控制和环保节能等优势。希望通过本文的介绍，读者们能够对变频恒压供水系统有更全面、深刻和灵活的理解。

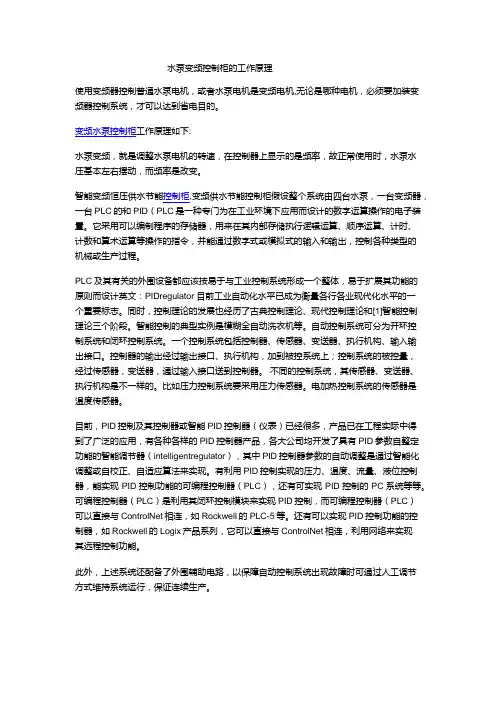

水泵变频控制柜的工作原理

使用变频器控制普通水泵电机，或者水泵电机是变频电机,无论是哪种电机，必须要加装变频器控制系统，才可以达到省电目的。

变频水泵控制柜工作原理如下:

水泵变频，就是调整水泵电机的转速，在控制器上显示的是频率，故正常使用时，水泵水压基本左右摆动，而频率是改变。

智能变频恒压供水节能控制柜,变频供水节能控制柜假设整个系统由四台水泵，一台变频器，一台PLC的和PID（PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计英文：PIDregulator 目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。同时，控制理论的发展也经历了古典控制理论、现代控制理论和[1]智能控制理论三个阶段。智能控制的典型实例是模糊全自动洗衣机等。自动控制系统可分为开环控制系统和闭环控制系统。一个控制系统包括控制器、传感器、变送器、执行机构、输入输出接口。控制器的输出经过输出接口、执行机构，加到被控系统上；控制系统的被控量，经过传感器，变送器，通过输入接口送到控制器。 不同的控制系统，其传感器、变送器、执行机构是不一样的。比如压力控制系统要采用压力传感器。电加热控制系统的传感器是温度传感器。

目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器（intelligentregulator），其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。有利用PID控制实现的压力、温度、流量、液位控制器，能实现PID控制功能的可编程控制器（PLC），还有可实现PID控制的PC系统等等。可编程控制器（PLC）是利用其闭环控制模块来实现PID控制，而可编程控制器（PLC）可以直接与ControlNet相连，如Rockwell的PLC-5等。还有可以实现PID控制功能的控制器，如Rockwell的Logix产品系列，它可以直接与ControlNet相连，利用网络来实现其远程控制功能。
