变频水泵 原理

户用光伏水泵变频驱动电源的研制

专 业： 自动化

班级学号： 5060318

姓 名：

2008年 6 月 16 日 户用光伏水泵变频驱动电源的研制

2 1. 发展光伏水泵系统的背景和意义

1.1研究背景

科技的发展使得人类的生活日益获得改善，但也因过度的开发使得地球上的资源日渐匾乏，自然界的生态环境也遭到严重的破坏，能源危机、绿色环保与可再生能源的开发利用，已是二十一世纪及未来人类永续生存的重要课题。

随着不可再生资源的不断消耗和因此而带来的环境问题日益突出，越来越多的国家认识到，一个能够可持续发展的社会应该是一个既能满足当今社会的需要，又不损坏子孙后代的环境权益和生活质量的社会。因此，节约能源，提高能源利用率，尽可能地采用清洁能源代替高含碳量的矿物燃料，是世界能源建设应该遵循的原则。

我国是世界上最大的煤炭生产国和消费国，煤炭约占商品能源消费的76%煤炭消费己成为我国环境污染的主要来源。大力开发利用取之不尽而又无污染的太阳能、风能、地热能和海洋能等可再生能源和新能源己势在必行。正因如此太阳能作为一种取之不尽、用之不竭的清洁能源而备受人们的青睐。人们对太阳能的应用主要是以下3个方面:光热转换、光电转换和光化学转换。其中又以光电转换，既太阳能光伏发电的应用最为广泛。

1.2研究意义

光伏水泵系统亦称“太阳能光电水泵系统”，其基本原理是利用半导体太阳电池将太阳能直接转换为电能，然后驱动各类马达带动水泵从深井、江、河、湖、塘等水源提水，可以用作牧区、草原、边防哨所等缺电、无电地区的人畜饮用水，也可用于草原、牧场或其它农作物的灌溉用水。在发达国家也逐渐被用于花园、别墅、草地及宿营地等的供水设施，己逐步成为文明时尚的产品【1】。

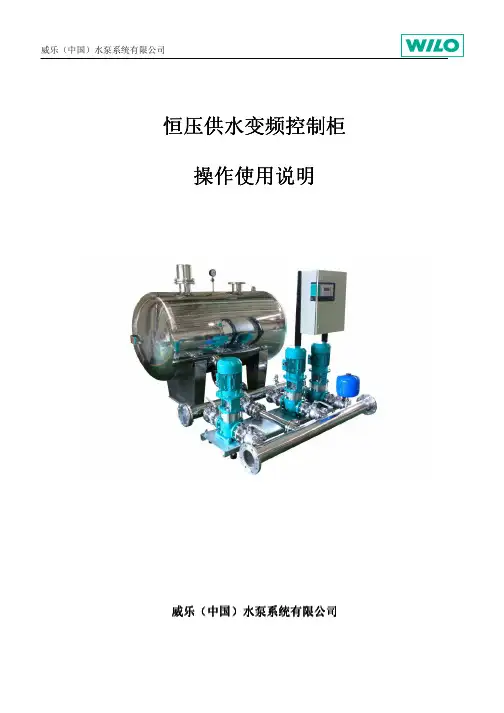

威乐（中国）水泵系统有限公司 恒压供水变频控制柜恒压供水变频控制柜

操作使用操作使用说明说明

威乐威乐（（中国中国））水泵系统有限公司

威乐（中国）水泵系统有限公司

2 1.1.概述概述概述

安装及调试只能由有资质的人员进行。 1.1使用范围使用范围

WILO变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。 1.2技术数据技术数据：： 电源要求：3相380V±10％，50HZ 控制电压：220VAC/24VDC 所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜 保护等级： IP44（更高等级的需要注明） 环境温度： 0~40℃ ２. . 安全注意事项安全注意事项安全注意事项 安装和操作水泵时请严格遵守以下规定。在安装前请相关安装人员仔细阅读操作手册。请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。 2.1危险符号危险符号

表示“小心触电” 注意注意!! 表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能 2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。 2.3危险提示危险提示 不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。 误操作可能引起很多问题，例如： —水泵及部件功能故障 —由于电气，机械等原因造成人员伤害 威乐（中国）水泵系统有限公司

3 2.4操作人员安全要求操作人员安全要求 请遵守现行的安全操作规定。 请检查电气方面的安全隐患。 请遵守当地电力公司发布的安全规定。 2.5安装和检修安装和检修 请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。。 2.6备品备件备品备件 为了确保安全性，建议使用原产备件，或经过WILO生产商授权的其他厂家的备件。由于使用未经许可的生产商的备件造成设备损坏，本公司不承担维修责任和相关法律责任。 3.3. 运输与储存运输与储存

水泵，众所周知，它是用来输送液体动力元件，国民经济许多部门要用到它。其品种规格繁多，对它分类方法也各不相同，按其工作原理可以分为三大类：叶片式水泵，容积式水泵，其他类型水泵。

目前市场主要产品为离心泵，是叶片泵一种，亦为应用最为广泛泵型。此种泵工作原理是靠叶轮高速旋转时叶片拨动液体旋转，使液体获离心力而完成水泵输水过程，这种泵称为离心泵。其应用领域涉及生活热水供水、污水排水、工业应用、商业建筑暖通空调循环、冷却水输送等各个方面。离心泵是一种重要设备，它运转需要消耗大量动力！据统计，全世界20%电能是消耗水泵系统上。而事实上，采取必要技术措施及控制手段，其中30%-50%能耗是可以节省下来。

一：定速泵与变速泵：

传统供热、空调系统，是按单独质调节运行方式选择循环水泵，选泵原则是泵流量不能小于外网所需流量，一般外网理论流量1.1～1.2倍，扬程按管路及用户总阻力1.05～1.10倍进行选择，这时对应轴功率已大于100%。可见按定流量运行方式，水泵运行电耗是很大。带来调节效果十分理想。

水泵按定流量运行方式，当部分负荷状态下，系统所需流量降低，为适应其流量变化，需减小阀门开度调节以改变系统特性曲线，即消耗多余压头，浪费了大量电能！

改变阀门开度完成对水泵运行点调节，我们还可以采用改变泵转速方法：

由可以看出：当泵转速改变后泵性能曲线将同时改变，而转速将随频率［Hz］改变而改变。对循环水泵性能分析可知：水泵流量、扬程和轴功率均与水泵叶轮转速之间存着一定比例关系：

如由此可以看出，水泵扬程与电机转速平方成正比，水泵轴功率与电机转速立方成正比。即当水泵流量降低20%时候，电机转速应降低20%，水泵电耗将降低50%；当水泵流量降低50%时候，电机转速就降低50%，水泵电耗降低87.5%。当系统需要流量降低时，降低转速，相应水泵流量降低，水泵轴功率降低，节约电能效果显著。，采用变速调节，也避免了采用阀门调节时不必要阀门压头损耗。

水泵变频器工作原理

水泵变频器是一种用于控制水泵运行的电子设备，它通过改变电源频率来调节水泵的转速，从而实现对水流量的精确控制。在工业生产和民用生活中，水泵变频器被广泛应用，能够有效提高水泵的运行效率，降低能耗，延长设备寿命，实现智能化控制。本文将介绍水泵变频器的工作原理及其应用。

首先，水泵变频器的工作原理是基于电机调速原理的。在传统的水泵系统中，电机的运行速度是通过改变电源电压来实现的，这种方式控制精度低，效率不高，且容易损坏电机。而水泵变频器则是通过改变电源频率来调节电机的转速，从而实现对水泵的精确控制。水泵变频器内部包含了变频电路、控制电路、传感器等部件，通过这些部件的协调工作，可以实现对水泵的精确控制。

其次，水泵变频器的工作原理是基于矢量控制技术的。矢量控制技术是一种先进的电机控制技术，通过对电机的电流、电压、转矩等参数进行精确控制，实现对电机的高性能运行。水泵变频器采用矢量控制技术，可以实现对水泵的精确调速，保证水泵在不同工况下都能够稳定运行，提高了水泵系统的整体性能。

另外，水泵变频器的工作原理还涉及到能量调节原理。在水泵系统中，水泵的运行需要消耗一定的能量，而水泵变频器可以根据实际需要对水泵进行精确调速，避免了传统水泵系统中频繁启停带来的能量浪费，从而降低了能耗，提高了能源利用率。

此外，水泵变频器还可以实现智能化控制，通过对水泵系统进行监测、诊断、故障预警等功能，提高了水泵系统的可靠性和安全性。

总之，水泵变频器是一种先进的电子设备，它通过改变电源频率来调节水泵的转速，实现对水流量的精确控制。水泵变频器的工作原理基于电机调速原理、矢量控制技术和能量调节原理，能够提高水泵系统的运行效率，降低能耗，延长设备寿命，实现智能化控制。在工业生产和民用生活中有着广泛的应用前景。
