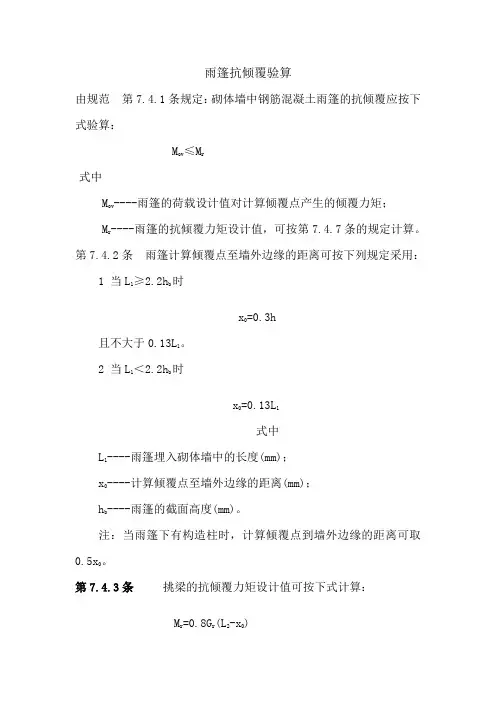

结构的抗倾覆验算

雨篷抗倾覆验算

由规范 第7.4.1条规定：砌体墙中钢筋混凝土雨篷的抗倾覆应按下式验算：

Mov≤Mr

式中

Mov----雨篷的荷载设计值对计算倾覆点产生的倾覆力矩；

Mr----雨篷的抗倾覆力矩设计值，可按第7.4.7条的规定计算。

第7.4.2条 雨篷计算倾覆点至墙外边缘的距离可按下列规定采用：

1 当L1≥2.2hb时

x0=0.3h

且不大于0.13L1。

2 当L1＜2.2hb时

x0=0.13L1

式中

L1----雨篷埋入砌体墙中的长度(mm)；

x0----计算倾覆点至墙外边缘的距离(mm)；

hb----雨篷的截面高度(mm)。

注：当雨篷下有构造柱时，计算倾覆点到墙外边缘的距离可取0.5x0。

第7.4.3条 挑梁的抗倾覆力矩设计值可按下式计算：

Mr=0.8Gr(L2-x0) 式中

Gr----雨篷的抗倾覆荷载，为雨篷尾端上部45°扩展角的阴影范围(其水平长度为L3)内本层的砌体与楼面恒荷载标准值之和(图7.4.3)；

L2----Gr作用点至墙外边缘的距离。

L1=240mm, hb=100mm

L1＞2.2 hb 故x0=0.3hb=0.3×100=30mm

荷载计算

雨篷板上的均布荷载：

q1=1.2×3.42×2.5+1.4×1.0+1.2×1.458×2=14.74kN

雨篷板端得集中荷载：

F1=1.458×2.5=3.645kN

雨篷的荷载设计值对计算倾覆点产生的倾覆力矩：

Mov=3.645×（1.2-0.05-（0.120-0.030））+14.74×(1.2-(0.12-0.03))2/2=12.94kN·m

雨篷的抗倾覆荷载(计算时把圈梁，楼板和过梁所占的区域按墙体来考虑)：

nl=1.5m,75.03lm

Gr=((2.5+0.75×2)×3-1.5×1.8-0.75×0.75)×6.468+(2.5+0.75×2)×1.8×7.012×2=157.48kN
