华为交换机端口镜像

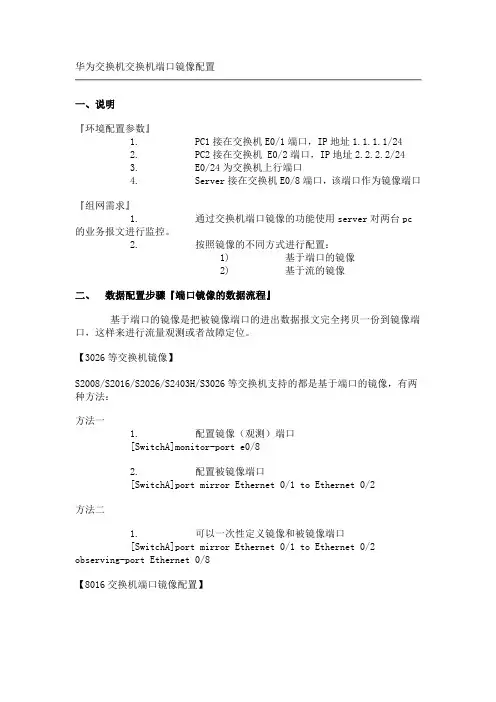

华为交换机交换机端口镜像配置

一、说明

『环境配置参数』

1. PC1接在交换机E0/1端口，IP地址1.1.1.1/24

2. PC2接在交换机 E0/2端口，IP地址2.2.2.2/24

3. E0/24为交换机上行端口

4. Server接在交换机E0/8端口，该端口作为镜像端口

『组网需求』

1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不同方式进行配置：

1) 基于端口的镜像

2) 基于流的镜像

二、 数据配置步骤『端口镜像的数据流程』

基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】

S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：

方法一

1. 配置镜像（观测）端口

[SwitchA]monitor-port e0/8

2. 配置被镜像端口

[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2

方法二

1. 可以一次性定义镜像和被镜像端口

[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port

Ethernet 0/8

【8016交换机端口镜像配置】 1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

CISCO、3COM、华为等主流交换机端口镜像配置

各型号交换机端口镜像配置方法和命令

"Port Mirror"即端口镜像，端口镜像为网络传输提供了备份通道。此外，还可以用于进行数据流量监测。可以这样理解：在端口A和端口B之间建立镜像关系，这样，通过端口A传输的数据将同时通过端口B传输，即使端口A处因传输线路等问题造成数据错误，还有端口B处的数据是可用的。

Cisco交换机端口镜像配置，cisco交换机最多支持2组镜像，支持所有端口镜像。默认密码cisco

Cisco catylist2820：

有2个菜单选项

先进入menu选项，enable port monitor

进入cli模式，

en

conf term

interface fast0/x 镜像口

port monitor fast0/x 被镜像口

exit

wr

Cisco catylist2924、2948 Cisco catylist 3524、3548

Switch>En

Switch#Conf term

Switch(config)#Interface fast mod/port

Switch(config-if)#Port monitor mod/port

Switch(config-if)#Exit

Switch(config)#Wr

Cisco catylist 2550 Cisco catylist 3550：

支持2组monitor session

en password

config term

Switch(config)#monitor session 1 destination interface fast0/4（1为session id，id范围为1－2）

Switch(config)#monitor session 1 source interface fast0/1 , fast0/2 , fast0/3 (空格，逗号，空格)

华为交换机H3CS3600-52P-EI端口镜像设置方法

华为交换机H3C S3600-52P-EI端口镜像设置方法

1、用专用串口线连接交换机的“consle”口和电脑串口，进入“超级终端”，选择串口，设置参数（还原默认值）。连接成功后，显示“”

2、华为交换机型号不同，设置方法差异很大，键入“dis ver”命令，查看装置信息。

dis ver

3、进入系统视图，在系统视图下，才能键入设置命令。

system-view （输入此命令后，“< >”变为“[ ]”）

System View: return to User View with Ctrl+Z.

[H3C]

4、设置镜像端口

[H3C]mirroring-group 1 local ? 输入命令，回车后出现下面字符。

回车后回到“系统视图”状态

[H3C] 键入如下命令，将3口设置为镜像端口

[H3C]mirroring-group 1 mirroring-port Ethernet 1/0/3 ? 回车后出现如下信息：

Ethernet Ethernet interface

GigabitEthernet GigabitEthernet interface

both Monitor the inbound and outbound packets 表示对端口接收和发送

的报文进行镜像inbound Monitor the inbound packets 表示对端口接收的报文进行镜像outbound Monitor the outbound packets

表示对端口发送的报文进行镜像to Range of interfaces

（根据需要设置被镜像报文的方向），如下：

[H3C]mirroring-group 1 mirroring-port Ethernet 1/0/3 both

回车后回到“系统视图”状态

5、设置监控端口 [H3C] 键入如下命令，将4口设置为监控端口

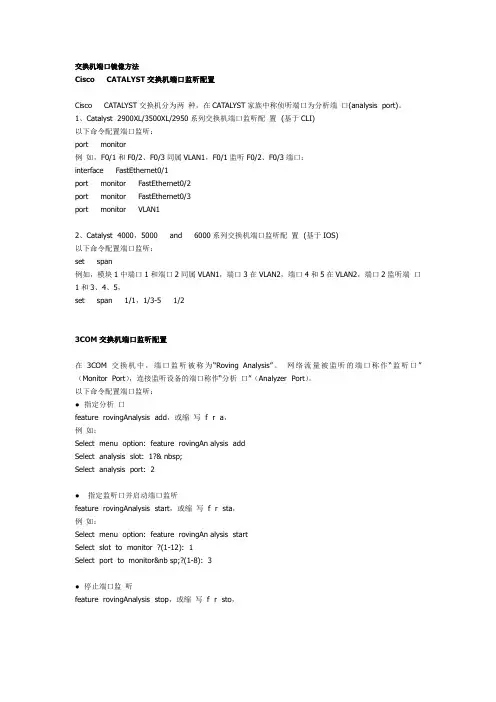

交换机端口镜像方法

Cisco CATALYST交换机端口监听配置

Cisco CATALYST交换机分为两 种，在CATALYST家族中称侦听端口为分析端 口(analysis port)。

1、Catalyst 2900XL/3500XL/2950系列交换机端口监听配 置 (基于CLI)

以下命令配置端口监听：

port monitor

例 如，F0/1和F0/2、F0/3同属VLAN1，F0/1监听F0/2、F0/3端口：

interface FastEthernet0/1

port monitor FastEthernet0/2

port monitor FastEthernet0/3

port monitor VLAN1

2、Catalyst 4000，5000 and 6000系列交换机端口监听配 置 (基于IOS)

以下命令配置端口监听：

set span

例如，模块1中端口1和端口2同属VLAN1，端口3在VLAN2，端口4和5在VLAN2，端口2监听端 口1和3、4、5，

set span 1/1，1/3-5 1/2

3COM交换机端口监听配置

在3COM交换机中，端口监听被称为“Roving Analysis”。 网络流量被监听的端口称作“监听口”（Monitor Port），连接监听设备的端口称作“分析 口”（Analyzer Port）。

以下命令配置端口监听：

● 指定分析 口

feature rovingAnalysis add，或缩 写 f r a，

例 如：

Select menu option: feature rovingAn alysis add

Select analysis slot: 1?& nbsp;
