华为交换机如何配置端口镜像
摘要:
配置任何一种镜像功能，都需要先将物理端口配置成观察端口。配置观察端口分单个配置和批量配置两种方式。批量配置的观察端口相当于加入了一个观察端口组，在配置镜像端口时，镜像端口会绑定整个观察端口组。因此批量配置一般在1：N镜像时使用，主要是为了配置方便。
配置单个观察端口
1、本地观察端口，即观察端口与监控设备直连
2、二层远程观察端口，即观察端口通过二层网络向监控设备转发镜像报文
3、三层远程观察端口，即观察端口通过三层网络向监控设备转发镜像报文（仅S7700/S9700/S12700支持）
4、配置批量观察端口（V200R005及后续版本支持）
4.1本地观察端口，即观察端口与监控设备直连
4.2二层远程观察端口，即观察端口通过二层网络向监控设备转发镜像报文
4.3三层远程观察端口不支持批量配置
H3C各种型号交换机端口镜像配置方法总结
一、端口镜像概念：
Port Mirror(端口镜像）是用于进行网络性能监测。可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。
二、端口镜像配置
『环境配置参数』
1. PC1接在交换机E0/1端口，IP地址1.1.1.1/24
2. PC2接在交换机E0/2端口，IP地址2.2.2.2/24
3. E0/24为交换机上行端口
4. Server接在交换机E0/8端口，该端口作为镜像端口
『组网需求』
1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。
2. 按照镜像的不同方式进行配置：
1) 基于端口的镜像
2) 基于流的镜像
2 数据配置步骤
『端口镜像的数据流程』
基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。
【3026等交换机镜像】
S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：
方法一
1. 配置镜像（观测）端口
[SwitchA]monitor-port e0/8
2. 配置被镜像端口
[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2
方法二
1. 可以一次性定义镜像和被镜像端口
[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8
【8016交换机端口镜像配置】
1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。
[SwitchA] port monitor ethernet 1/0/15
H3C各种型号交换机端口镜像配置方法总结
一、端口镜像概念：
Port Mirror(端口镜像）是用于进行网络性能监测。可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。
二、端口镜像配置
『环境配置参数』
1. PC1接在交换机E0/1端口，IP地址1.1.1.1/24
2. PC2接在交换机E0/2端口，IP地址2.2.2.2/24
3. E0/24为交换机上行端口
4. Server接在交换机E0/8端口，该端口作为镜像端口
『组网需求』
1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。
2. 按照镜像的不同方式进行配置：
1) 基于端口的镜像
2) 基于流的镜像
2 数据配置步骤
『端口镜像的数据流程』
基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。
【3026等交换机镜像】
S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：
方法一
1. 配置镜像（观测）端口
[SwitchA]monitor-port e0/8
2. 配置被镜像端口
[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2
方法二
1. 可以一次性定义镜像和被镜像端口
[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8
【8016交换机端口镜像配置】
1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。
[SwitchA] port monitor ethernet 1/0/15
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

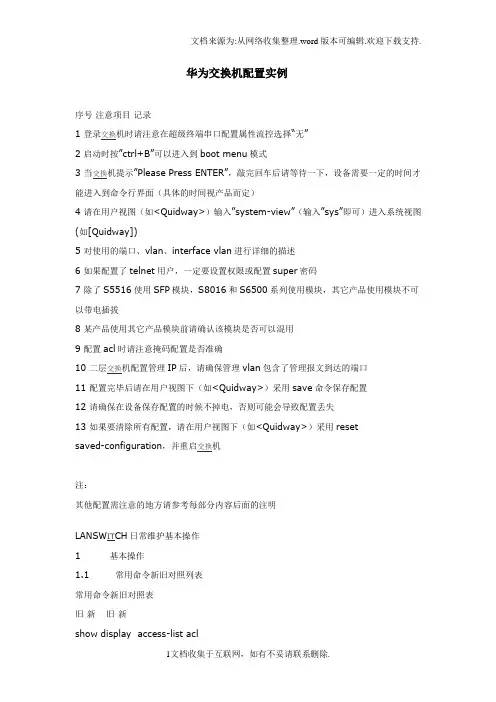

1文档收集于互联网，如有不妥请联系删除. 华为交换机配置实例
序号 注意项目 记录
1 登录交换机时请注意在超级终端串口配置属性流控选择“无”
2 启动时按”ctrl+B”可以进入到boot menu模式
3 当交换机提示”Please Press ENTER”，敲完回车后请等待一下，设备需要一定的时间才能进入到命令行界面（具体的时间视产品而定）
4 请在用户视图（如）输入”system-view”（输入”sys”即可）进入系统视图(如[Quidway])
5 对使用的端口、vlan、interface vlan进行详细的描述
6 如果配置了telnet用户，一定要设置权限或配置super密码
7 除了S5516使用SFP模块，S8016和S6500系列使用模块，其它产品使用模块不可以带电插拔
8 某产品使用其它产品模块前请确认该模块是否可以混用
9 配置acl时请注意掩码配置是否准确
10 二层交换机配置管理IP后，请确保管理vlan包含了管理报文到达的端口
11 配置完毕后请在用户视图下（如）采用save命令保存配置
12 请确保在设备保存配置的时候不掉电，否则可能会导致配置丢失
13 如果要清除所有配置，请在用户视图下（如）采用reset
saved-configuration，并重启交换机
注：
其他配置需注意的地方请参考每部分内容后面的注明
LANSWITCH日常维护基本操作
1 基本操作
1.1 常用命令新旧对照列表
常用命令新旧对照表
旧 新 旧 新
show display access-list acl 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
2文档收集于互联网，如有不妥请联系删除. no undo acl eacl
华为路由器交换机配置命令大全
华为路由器交换机配置命令大全
一、登录与认证命令
1.Telnet 登录命令
2.SSH 登录命令
3.Console 登录命令
4.用户认证命令
二、设备管理命令
1.设备信息查看命令
2.设备参数配置命令
3.设备重启命令
4.设备保存配置命令
三、接口配置命令
1.查看接口状态命令
2.配置接口描述命令
3.配置接口IP地质命令 4.配置接口MTU命令
5.开启/关闭接口命令
四、路由配置命令
1.配置静态路由命令
2.配置默认路由命令
3.配置动态路由命令
4.查看路由表命令
5.清空路由表命令
五、VLAN 配置命令
1.配置VLAN命令
2.配置端口VLAN命令
3.配置VLAN接口命令
六、交换机功能配置命令
1.配置端口镜像命令
2.配置链路聚合命令
3.配置交换机端口安全命令
4.配置交换机QoS命令 七、安全配置命令
1.配置访问控制列表命令
2.配置NAT命令
3.配置防火墙命令
4.配置SSL VPN命令
附录：
附件：
1.示例配置文件
2.常见问题解答
法律名词及注释：
1.Telnet：一种远程登录协议，用于远程连接路由器或交换机进行管理和配置。
2.SSH：Secure Shell，一种用于远程登录的网络协议，提供安全的数据通信和用户认证方式。
3.Console：一种通过串口连接设备进行本地登录的方式。
4.VLAN：Virtual Local Area Network，虚拟局域网，将不同的物理分组划分到不同的逻辑分组中，实现逻辑分离。 5.MTU：Maximum Transmission Unit，最大传输单元，指数据链路层上一次发送的帧的最大长度。
6.NAT：Network Address Translation，网络地质转换，用于在私有网络和公共网络之间进行通信的转换技术。
7.QoS：Quality of Service，服务质量，用于在网络通信中对不同数据流进行优先级和带宽控制。
