框架结构的设计步骤及注意事项

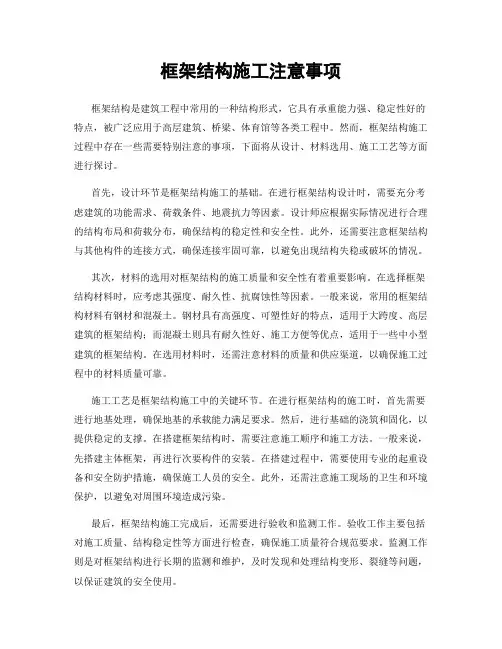

框架结构施工注意事项框架结构是建筑工程中常用的一种结构形式，它具有承重能力强、稳定性好的特点，被广泛应用于高层建筑、桥梁、体育馆等各类工程中。

然而，框架结构施工过程中存在一些需要特别注意的事项，下面将从设计、材料选用、施工工艺等方面进行探讨。

首先，设计环节是框架结构施工的基础。

在进行框架结构设计时，需要充分考虑建筑的功能需求、荷载条件、地震抗力等因素。

设计师应根据实际情况进行合理的结构布局和荷载分布，确保结构的稳定性和安全性。

此外，还需要注意框架结构与其他构件的连接方式，确保连接牢固可靠，以避免出现结构失稳或破坏的情况。

其次，材料的选用对框架结构的施工质量和安全性有着重要影响。

在选择框架结构材料时，应考虑其强度、耐久性、抗腐蚀性等因素。

一般来说，常用的框架结构材料有钢材和混凝土。

钢材具有高强度、可塑性好的特点，适用于大跨度、高层建筑的框架结构；而混凝土则具有耐久性好、施工方便等优点，适用于一些中小型建筑的框架结构。

在选用材料时，还需注意材料的质量和供应渠道，以确保施工过程中的材料质量可靠。

施工工艺是框架结构施工中的关键环节。

在进行框架结构的施工时，首先需要进行地基处理，确保地基的承载能力满足要求。

然后，进行基础的浇筑和固化，以提供稳定的支撑。

在搭建框架结构时，需要注意施工顺序和施工方法。

一般来说，先搭建主体框架，再进行次要构件的安装。

在搭建过程中，需要使用专业的起重设备和安全防护措施，确保施工人员的安全。

此外，还需注意施工现场的卫生和环境保护，以避免对周围环境造成污染。

最后，框架结构施工完成后，还需要进行验收和监测工作。

验收工作主要包括对施工质量、结构稳定性等方面进行检查，确保施工质量符合规范要求。

监测工作则是对框架结构进行长期的监测和维护，及时发现和处理结构变形、裂缝等问题，以保证建筑的安全使用。

综上所述，框架结构施工需要注意的事项包括设计、材料选用、施工工艺等方面。

只有在各个环节都严格按照规范进行操作，才能确保框架结构的稳定性和安全性。

框架构造设计步骤及要点1. 构造设计说明：主要是设计根据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的考前须知，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。

如混凝土的含碱量不得超过3kg/m3等等。

2. 各层的构造布置图：包括:(1).预制板的布置(板的选用、板缝尺寸及配筋)。

标注预制板的块数和类型时, 不要采用对角线的形式。

因为此种方法易造成线的穿插, 宜采用程度线或垂直线的方法, 一样类型的房间直接标房间类型号。

应全楼统一编号，可减少设计工作量，也方便施工人员看图。

板缝尽量为40, 此种板缝可不配筋或加一根筋。

布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。

假如构造上要求有整浇层时, 板缝应大于60。

整浇层厚50, 配双向φ6@250, 混凝土C20。

纯框架构造一般不需要加整浇层。

构造柱处不得布预制板。

地下车库由于防火要求不可用预制板。

框架构造不宜使用长向板，否那么长向板与框架梁平行相接处易出现裂缝。

建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递道路的要求。

(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。

板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。

尽量用二级钢包括直径φ10〔目前供货较少〕的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。

钢筋宜大直径大间距，但间距不大于200，间距尽量用200。

(一般跨度小于6.6米的板的裂缝均可满足要求)。

跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排钢筋多少上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。

顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。

板配筋一样时，仅标出板号即可。

《框架结构设计》课件课程目标：1. 了解框架结构的基本概念和特点；2. 掌握框架结构的设计原则和方法；3. 能够应用框架结构设计原理进行实际项目的框架设计。

第一部分：框架结构的基本概念和特点1.1 框架结构的基本概念1.1.1 框架的定义1.1.2 框架与传统的结构形式的区别1.1.3 框架结构的分类1.2 框架结构的特点1.2.1 空间刚度大1.2.2 抗震性能好1.2.3 框架结构自身的重量轻1.2.4 施工方便，施工周期短第二部分：框架结构的设计原则和方法2.1 框架结构的设计原则2.1.1 安全性原则2.1.2 经济性原则2.1.3 适用性原则2.2 框架结构的设计方法2.2.1 框架结构的平面设计2.2.2 框架结构的立面设计2.2.3 框架结构的剖面设计第三部分：框架结构设计的实际应用3.1 项目背景及设计要求3.1.1 项目背景3.1.2 设计要求3.2 框架结构设计流程3.2.1 初步设计阶段3.2.2 详细设计阶段3.2.3 设计评审阶段3.3 框架结构设计案例分析3.3.1 案例一：多层框架结构设计3.3.2 案例二：高层框架结构设计第四部分：框架结构设计注意事项及常见问题解析4.1 框架结构设计注意事项4.1.1 合理选择框架梁、柱的截面尺寸4.1.2 注意框架结构的连接节点设计4.1.3 考虑框架结构的抗震设计4.2 常见问题解析4.2.1 问题一：框架结构梁、柱节点钢筋锚固问题4.2.2 问题二：框架结构柱梁截面尺寸的确定方法4.2.3 问题三：框架结构柱的偏心加载问题第五部分：总结与展望5.1 总结5.2 展望科学性：1. 内容基于结构工程领域的公认原理和标准，如国际建筑规范和工程实践。

2. 使用最新研究和industry best practices 来确保信息的准确性和时效性。

3. 课件中的案例分析和问题解析基于实际工程项目，提供了具体的数据和解决方案。

4. 引用权威的参考资料和学术研究，以支持课件中的理论和设计方法。

建筑框架结构设计中常见的问题及处理摘要：随着社会经济的发展和人们生活水平的提高,对建筑结构设计也提出了更高的要求。

本文作者对框架结构设计中相关问题的产生及处理措施进行了阐述和分析,供同行参考。

关键词：框架结构；计算；处理措施1框架结构体系的应用要素（1）考虑建筑功能的要求。

例如多层建筑空间大、平面布置灵活时。

（2）考虑建筑高度和高宽比、抗震设防类别、抗震设防烈度、场地条件等因素。

（3）框架结构体系是介于砌体结构与框架-剪力墙结构之间的可选结构体系。

框架结构设计应符合安全适用、技术先进、经济合理、方便施工的原则（结构设计原则）。

（4）非抗震设计时用于多层及高层建筑。

抗震设计时一般情况下框架结构多用多层及小高层建筑（7度区以下）。

（5）框架结构由于其抗侧刚度较差，因此在地震区不宜设计较高的框架结构。

在7度（0.15g）设防区，对于一般民用建筑，层数不宜超过7层，总高度不宜超过28米。

在8度（0.3g）设防区，层数不宜超过5层，总高度不宜超过20米。

超过以上数据时虽然计算指标均满足规范要求，但是不经济。

2框架结构平面及竖向布置设计2．1为了保证框架结构的抗震安全，结构应具有必要的承载力、刚度、稳定性、延性及耗能等性能。

设计中应合理地布置抗侧力构件，减少地震作用下的扭转效应；平面布置宜规则、对称，并应具有良好的整体性；结构的侧向刚度宜均匀变化，竖向抗侧力构件的截面尺寸和材料强度宜自下而上逐渐减小（不应在同一层同时改变构件的截面尺寸和材料强度），避免抗侧力结构的侧向刚度和承载力突变。

2．2框架结构宜设计成双向梁柱刚架体系以承受纵横两个方向的地震作用或风荷载。

特殊情况下也可以采用一向为刚架，另一向为铰接排架的结构体系。

但在铰接排架方向应设置支撑或抗震墙，以保证结构的承载力、刚度和稳定。

2．3抗震设计的框架结构，不宜采用单跨框架。

如果不可避免的话，可设计为框架-剪力墙结构，多层建筑也可仅在单跨方向设置剪力墙。

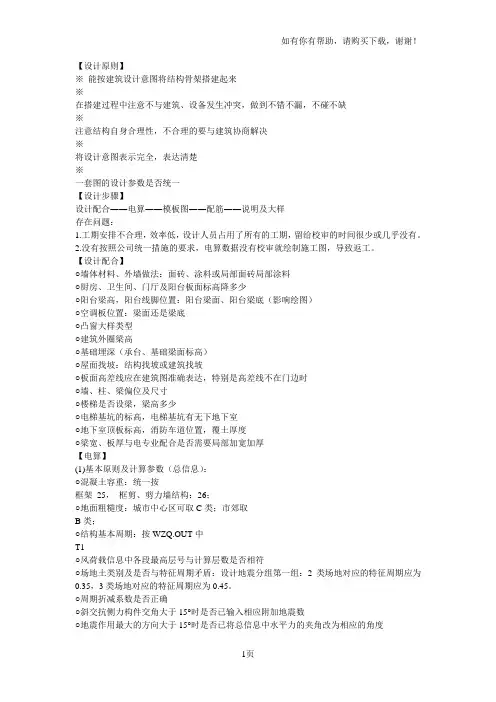

【设计原则】※能按建筑设计意图将结构骨架搭建起来※在搭建过程中注意不与建筑、设备发生冲突，做到不错不漏，不碰不缺※注意结构自身合理性，不合理的要与建筑协商解决※将设计意图表示完全，表达清楚※一套图的设计参数是否统一【设计步骤】设计配合――电算――模板图――配筋――说明及大样存在问题：1.工期安排不合理，效率低，设计人员占用了所有的工期，留给校审的时间很少或几乎没有。

2.没有按照公司统一措施的要求，电算数据没有校审就绘制施工图，导致返工。

【设计配合】○墙体材料、外墙做法：面砖、涂料或局部面砖局部涂料○厨房、卫生间、门厅及阳台板面标高降多少○阳台梁高，阳台线脚位置：阳台梁面、阳台梁底（影响绘图）○空调板位置：梁面还是梁底○凸窗大样类型○建筑外圈梁高○基础埋深（承台、基础梁面标高）○屋面找坡：结构找坡或建筑找坡○板面高差线应在建筑图准确表达，特别是高差线不在门边时○墙、柱、梁偏位及尺寸○楼梯是否设梁，梁高多少○电梯基坑的标高，电梯基坑有无下地下室○地下室顶板标高，消防车道位置，覆土厚度○梁宽、板厚与电专业配合是否需要局部加宽加厚【电算】(1)基本原则及计算参数（总信息）：○混凝土容重：统一按框架25，框剪、剪力墙结构：26；○地面粗糙度：城市中心区可取C类；市郊取B类；○结构基本周期：按WZQ.OUT中T1○风荷载信息中各段最高层号与计算层数是否相符○场地土类别及是否与特征周期矛盾：设计地震分组第一组：2类场地对应的特征周期应为0.35，3类场地对应的特征周期应为0.45。

○周期折减系数是否正确○斜交抗侧力构件交角大于15°时是否已输入相应附加地震数○地震作用最大的方向大于15°时是否已将总信息中水平力的夹角改为相应的角度○框剪结构0.2Q0调整的起止层号○层高、混凝土强度等级、钢筋强度及保护层厚度是否正确（板容易忽略导致返工），屋面小塔楼及坡屋面的层高，同一工程所遵循的原则应一致。

框架结构设计重点的注意事项（1）抗震验算时不同的楼盖及布置（整体性）决定了采用刚性、刚柔、柔性理论计算。

抗震验算时应特别注意场地土类别。

8度超过5层有条件时，尽量加剪力墙，可大大改善结构的抗震性能。

框架结构应设计成双向梁柱刚接体系，但也允许部分的框架梁搭在另一框架梁上。

应加强垂直地震作用的设计，从震害分析，规范给出的垂直地震作用明显不足。

（2）雨蓬不得从填充墙内出挑。

大跨度雨蓬、阳台等处梁应考虑抗扭。

考虑抗扭时，扭矩为梁中心线处板的负弯距乘以跨度的一半。

（3）框架梁、柱的混凝土等级宜相差一级。

（4）由于某些原因造成梁或过梁等截面较大时，应验算构件的最小配筋率。

（5）出屋面的楼电梯间不得采用砖混结构。

（6）框架结构中的电梯井壁宜采用粘土砖砌筑，但不能采用砖墙承重。

应采用每层的梁承托每层的墙体重量。

梯井四角加构造柱，层高较高时宜在门洞上方位置加圈梁。

因楼电梯间位置较偏，梯井采用混凝土墙时刚度特别大，其它地方不加剪力墙，对梯井和整体结构都十分不利。

（7）建筑长度宜满足伸缩缝要求，否则应采取措施。

如：增大配筋率，通长配筋，改善保温，铺设架空层，加后浇带等。

（8）柱子轴压比宜满足规范要求。

（9）当采用井字梁时，梁的自重大于板自重，梁自重不可忽略不计。

周边一般加强截面的边梁。

（10）过街楼处的梁上筋应通长，按偏拉构件设计。

（11）电线管集中穿板处，板应验算抗剪强度或开洞形成管井。

电线管竖向穿梁处应验算梁的抗剪强度。

（12）构件不得向电梯井内伸出，否则应验算是否能装下。

电梯井处柱可外移或做成L型柱。

（13）验算水箱下、电梯机房及设备下结构强度。

水箱不得与主体结构做在一起。

（14）当地下水位很高时，暖沟应做防水。

一般可做U型混凝土暖沟，暖气管通过防水套管进入室内暖沟。

有地下室时，混凝土应抗渗，等级S6或S8，混凝土等级应大于等于C25，混凝土内应掺入膨胀剂。

混凝土外墙应注明水平施工缝做法，一般加金属止水片，较薄的混凝土墙做企口较难。

框架结构设计原则及应注意的问题摘要：建筑框架结构设计是结构设计中较为基础的设计，也是建筑结构设计中较为重要的一种形式，一直以来，建筑框架结构设计问题是业内关注的重点，是保障建筑结构安全、实现建筑使用功能的灵魂。

本文针对框架结构设计中常见的几个问题进行了分析，并提出了相应的解决措施。

关键词：框架结构结构设计计算简图杭震构造0引言钢筋混凝土框架结构由梁和柱所组成，是一种抗震、抗风较好的结构体系，这种体系的侧向刚度小，平面布置灵活，易于满足建筑物设置大房间的要求，在工业与民用建筑中被广泛应用。

1框架结构设计原则1.1刚柔并济合理的建筑结构体系应该是刚柔相济的。

结构太刚则变形能力差，强大的破坏力瞬间袭来时，需要承受的力很大，容易造成局部受损最后全部毁坏；而太柔的结构虽然可以很好的消减外力，但容易造成变形过大而无法使用甚至全体倾覆。

柔多一点虽然造价便宜但是必然产生变形以适应外力，太柔的结果必然是太大的变形，甚至会导致立足不稳而失去根本。

1.2多道防线安全的结构体系是层层设防的，灾难来临，所有抵抗外力的结构都在通力合作，前仆后继。

这时候，如果把“生存”的希望全部寄托在某个单一的构件上，是非常非常危险的。

如土建结构中多肢墙比单片墙好，框架剪力墙比纯框架好等等，就是体现了多道防线的设计思路。

1.3抓大放小在框架结构结构体系中具有“强柱弱梁”、“强剪弱弯”等的说法也是钢结构设计中非常重要的概念。

绝对安全的结构是没有的。

简单地说，虽然整个结构体系是由各种构件协调组成一体，但各个构件担任的角色不尽相同，按照其重要性也就有轻重之分。

一旦不可意料的破坏力量突然袭来，各个构件协作抵抗的目的，就是为了保住最重要的构件免遭摧毁或者至少是最后才遭摧毁，这时候牺牲在所难免，让谁牺牲呢？明智之举是要让次要构件先去承担灾难。

“宁为玉碎，不为瓦全”，如果平均用力，可能会“玉石俱焚”，损失则更大矣！1.4打通关节理想的结构体系当然是浑然一体的—也就是没有任何关节的，这样的结构体系使任何外力都能迅速传递和消减。

框架－剪力墙结构设计要点（供参考）一、框架－剪力墙结构的特点1、框架-剪力墙（也称为框架-抗震墙结构或框剪结构）既能为建筑使用提供较大的平面空间，又具有较大的抗侧力刚度。

2、框剪结构由框架和剪力墙两种不同抗侧力结构组成（框架在水平力作用下变形曲线为剪切型，而此时剪力墙的变形曲线为弯曲型）它们通过平面内刚度无限大的楼板连接在一起，相互协调，最终的变形曲线为呈反S形的弯剪型位移曲线。

3、框剪结构在下部楼层剪力墙承担了大部分的剪力，而在上部楼层虽然总的剪力较小但框架却承担了相当数值的剪力。

4、框剪结构具有多道抗震防线，并且从国内外的多次地震的震害调查表明它是一种抗震性能很好的结构体系。

5、框剪结构的水平位移是由层间位移角控制，而不是由顶点水平位移控制的，而最大的层间位移角发生在（0.4～0.8）H范围内。

6、框剪结构在水平力作用下，框架上下各楼层的所受剪力值比较接近，梁、柱的弯矩和剪力值变化小，使得全楼梁、柱规格少，有利施工。

二、框架－剪力墙结构的设计注意事项1、0.2Q0调整2、当框架结构承受的倾覆力矩占底部总倾覆力矩的50%以上时，框架部分的抗震等级（4.8.2）、轴压比（表 6.4.2）按框架结构采用；最大适用高度和高宽比限值可比框架结构适当提高。

3、在框架－剪力墙中，剪力墙太少则结构不安全，太多则结构刚度过大，加大了地震作用效应，而且也不经济，适合的框架应该是总框架承受的最大层剪力宜在0.2V0~0.4V0(V0为结构底部总剪力)4、框剪结构应设计成双向抗侧力体系，抗震设计时，结构两主轴方向均应布置剪力墙。

5、剪力墙周边应设置端柱和梁作为边框，端柱截面尺寸宜与同层框架柱相同，且应满足框架柱的要求；当墙周边仅有柱而无梁时，应设置暗梁，其高度可取2倍墙厚。

6、剪力墙开洞时，应在洞口两侧配置边缘构件，且洞口上、下边缘宜配置构造纵向钢筋。

7、框剪结构的剪力墙布置要求详见《高规》8.1.7条8、框架柱与剪力墙平面内相连且跨高比小于5的梁界定为连梁，其刚度折减系数不小于0.5，框架柱与剪力墙平面外相连的梁，可不作为连梁，并与剪力墙相交支座按铰支座。
