直流绝缘监察装置检验规程

直流系统绝缘监察装置1　现有检测装置及存在的问题 在发电厂和变电站的直流系统接地故障诊断领域中，从国内来看，主要有以下2类装置［1，2］。

其一类装置基于“信号寻迹”的工作原理，如“直流系统接地低频探测仪”、“直流系统接地故障探测装置”。

它们有如下特点：(1)需在直流系统上施加低频交流激励；(2)根据直流母线分段数，配置相应检测主机台数，制约直流母线的运行方式；(3)随着直流系统对地电容的增大，装置叠加在被测系统的交流分量也随之增大；(4)直流系统对地电容对这类装置的正常工作有较大的影响。

另一类装置是直接用倍频磁调制器作直流电流传感器，巡回检测每个传感器的输出，并送给计算机进行处理。

如“直流系统绝缘监测装置”、“直流回路漏电流在线巡回监测仪”等。

在实际应用过程中，这种方法涉及到严重的干扰问题，主要有环境电磁干扰及被测直流电流中的纹波干扰。

为了抑制干扰，采取的处理措施很复杂。

另外，传感头的输入(被测直流电流)与输出2次谐波电压之间的关系为非线性，且每个传感头的特性参数离散性较大，使用前必须逐个进行预测标定，每一传感器的标定参数必须记录在控制程序中，若增加或更换1个传感器则需对控制软件作修改，使用、维护很不方便，系统适应性差。

要对多路直流回路进行检测，相应的检测、处理方法就很复杂。

最后，从整个绝缘监测系统来看，该类装置需要增加1套母线电压测量电路来监视直流系统的绝缘水平，若直流系统出现正、负母线绝缘电阻等值下降情况时，这类装置不能起到监测作用。

2　新型直流系统绝缘监察装置2.1　装置的基本工作原理 用直流漏电电流传感器套穿在各路直流回路的正负出线上，当回路绝缘水平正常时，穿过传感器的直流电流大小相等，方向相反，即I++I-＝0，此时传感器中的合成直流磁场为零，其输出也就为零；当回路绝缘水平下降到一定范围或出现接地故障时，此时I++I-≠0，该回路中出现合成直流电流，对应于该回路的传感器中合成直流磁场就不为零，其输出也就不为零。

ID-20-2.0041 铭牌参数序号项目技术参数1 设备名称智能绝缘检测装置2 型号规格 IJC-100C3 装置版本V1.0.0124 额定工作电压DC2205 出厂编号DA1301976 制造厂家山东鲁能智能技术有限公司7 安装位置直流馈电屏8 出厂日期2012.06投运日期/2 外观及接线检查序号项目检查结果1 设备屏、柜的固定及接地应可靠，门与柜体之间应可靠连接，经截面不小于6mm2的裸体软导线合格2 柜体应设有保护接地铜排，接地处应有防锈措施和明显标志合格3 紧固件连接应牢固、可靠，应有防松措施合格4 端子排安装位置正确，质量良好，电缆的连接可靠，施工工艺良好，导线绝缘无裸露现象合格5 所有单元、连片、端子排、导线接头、电缆及其接头、信号指示等应有明确的标示，标示的字迹清晰无误，并与设计、厂家图纸相符合格6 按钮、键盘等应操作灵活、手感良好，各插件插、拔灵活，插件和插座之间接触良好合格7 所有测量表计应经检验有效合格，指针式仪表精度不低于1.5级，数字式应采用四位半表（精度不低于0.5级）合格8 设备屏、柜内所装电器元件应齐全完好，各部件应保持清洁、整齐安装位置正确，固定牢固合格3 绝缘检查序号测试项目测试端子绝缘电阻（MΩ）1直流母线正母线对地1502 负母线对地130技术要求对地绝缘电阻大于10MΩ试验要求①必须将屏上绝缘监察装置电源进线、平衡桥接地端，以及并接在直流母线的各种仪器仪表脱离开，防止绝缘试验损坏相应设备。

②馈线支路输出末级负荷空开置断开位置，以免受保护装置或测控装置抗干扰电容影响。

③绝缘试验时，要求将馈线屏所有输出支路空开全部合上，不需逐路检查绝缘，若绝缘有问题，再逐路检查排除。

④采用1000V摇表进行绝缘检查4 装置上电检查4.1 装置通电自检序号项目检查结果1 绝缘监察装置通电后，装置运行灯亮，液晶显示清晰正常、文字清楚合格4.2软件版本和程序校验码核查序号版本号校验码程序形成时间1 V1.0.012 --- ---4.3 时钟整定及对时功能检查序号项目检查结果1 时钟时间能进行正常修改和设定正确2 时钟整定好后，通过断、合装置电源的方法，检验在直流失电一段时间的情况下，走时仍准确正确3 卫星对时功能检查，改变装置的秒时间，检查卫星对时功能正确备注断、合装置电源至少有5min时间的间隔4.4 定值整定及其失电功能检查序号项目检查结果1 绝缘监察装置定值能进行正常修改和整定正确2 定值整定好后，通过断、合装置电源的方法，检验在直流失电一段时间的情况下，整定值不发生变化正确备注断、合装置电源至少有5min时间的间隔5 装置逆变电源检验逆变电源的自启动性能校验（负载状态下）序号项目检查结果1 100%Ue拉合直流电源装置无异常信号（√）结论合格6 绝缘监察（测）及接地选线装置的检查6.1 绝缘监察功能检查序号名称项目测试端子m值绝缘电阻(kΩ) 装置报警显示1直流母线正对地K15+m=0.95 23.75 接地m=1.05 26.25 --- 负对地K15-m=0.95 23.75 接地m=1.05 26.25 ---m=1.05 26.25 --- 结论合格技术要求1）220V直流系统的绝缘监察装置告警电阻为25kΩ；2）要求绝缘告警阻值在m=0.95倍时可靠动作，m=1.05倍可靠不动作；3）直流母线的绝缘报警整定值误差为±5％6.2 电压监察以及报警功能检查6.2.1 电压监测检查序号名称项目测试端子装置电压显示值(V)实测输入电压值(V)测量误差（％）1 直流母线控制母线电压K15 233.6 234 0.17ID-20-2.0042 控制母线正对地电压K15+ 117 116.6 0.343控制母线负对地电压K15- 116.6 116.1 0.43 结论合格技术要求要求测量误差不大于0.5％，测量误差=(实测值-显示值) /显示值*100% 6.2.2 电压报警功能检查序号名称项目测试端子电压告警整定值（V）实测输入电压(V)报警误差（％）装置报警显示1直流母线控制母线过电压K15+K15-242 241 0.41 母线过电压控制母线欠电压K15+K15-198 197.6 0.20 母线欠电压结论合格技术要求1）过压要求满足低于0.95不动、高于1.05动作；欠压要求高于1.05倍不动作、低于0.95倍动作；2）报警值误差要求在±0.5％以内；报警误差=(实测值-整定值)*100%/整定值6.3 选线功能的检查序号支路号项目测试端子m值绝缘电阻(kΩ)监控装置报警显示装置支路显示1 1K1正对地K1Z+m=0.9 23.1 绝缘报警馈线1m=1.10 28.0 ---- ----- 负对地K1Z-m=0.9 22.9 绝缘报警馈线1m=1.10 27.8 ---- -----2 1K2正对地K2Z+m=0.9 22.9 绝缘报警馈线2m=1.10 28.1 ---- ----- 负对地K2Z-m=0.9 23.0 绝缘报警馈线2m=1.10 28.2 ---- -----3 1K3正对地K3Z+m=0.9 22.9 绝缘报警馈线3m=1.10 27.9 ---- ----- 负对地K3Z-m=0.9 23.1 绝缘报警馈线3m=1.10 28.1 ---- -----4 1K4正对地K4Z+m=0.9 22.7 绝缘报警馈线4m=1.10 27.9 ---- ----- 负对地K4Z-m=0.9 22.7 绝缘报警馈线4m=1.10 27.9 ---- -----5 1K5正对地K5+m=0.9 23.0 绝缘报警馈线5m=1.10 28.1 ---- ----- 负对地K5- m=0.9 22.9 绝缘报警馈线5m=1.10 27.9 ---- -----6 1K6正对地K6Z+m=0.9 22.9 绝缘报警馈线6m=1.10 28.1 ---- ----- 负对地K6Z-m=0.9 23.0 绝缘报警馈线6m=1.10 28.0 ---- -----7 1K7正对地K7Z+m=0.9 22.9 绝缘报警馈线7m=1.10 27.9 ---- ----- 负对地K7Z-m=0.9 22.8 绝缘报警馈线7m=1.10 28.0 ---- -----8 1K8正对地K8Z+m=0.9 22.9 绝缘报警馈线8m=1.10 27.9 ---- ----- 负对地K8Z-m=0.9 22.8 绝缘报警馈线8m=1.10 27.9 ---- -----9 1K9正对地K9Z+m=0.9 22.8 绝缘报警馈线9m=1.10 28.0 ---- ----- 负对地K9Z-m=0.9 22.9 绝缘报警馈线9m=1.10 27.9 ---- -----10 1K10正对地K10Z+m=0.9 22.9 绝缘报警馈线10m=1.10 28.1 ---- ----- 负对地K10Z-m=0.9 22.9 绝缘报警馈线10m=1.10 28.2 ---- -----11 1K11正对地K11Z+m=0.9 22.9 绝缘报警馈线11m=1.10 27.9 ---- ----- 负对地K11Z-m=0.9 23.1 绝缘报警馈线11m=1.10 28.2 ---- -----12 1K12正对地K12Z+m=0.9 23.1 绝缘报警馈线12m=1.10 28.3 ---- ----- 负对地K12Z-m=0.9 22.7 绝缘报警馈线12m=1.10 27.9 ---- -----13 1K13正对地K13Z+m=0.9 23.0 绝缘报警馈线13m=1.10 28.1 ---- ----- 负对地K13Z-m=0.9 22.9 绝缘报警馈线13m=1.10 27.9 ---- -----14 1K14正对地K14Z+m=0.9 22.9 绝缘报警馈线14m=1.10 28.1 ---- ----- 负对地K14Z-m=0.9 23.1 绝缘报警馈线14m=1.10 28.2 ---- -----15 1K15正对地K15Z+m=0.9 22.9 绝缘报警馈线15m=1.10 27.9 ---- ----- 负对地K15Z-m=0.9 22.8 绝缘报警馈线15m=1.10 28.0 ---- -----16 1K16正对地K16Z+ m=0.9 23.2 绝缘报警馈线16 m=1.10 28.1 ---- -----ID-20-2.004负对地K16Z- m=0.9 23.0 绝缘报警馈线16 m=1.10 28.2 ---- -----17 1K17正对地K17Z+m=0.9 23.3 绝缘报警馈线17m=1.10 28.2 ---- ----- 负对地K17Z-m=0.9 22.9 绝缘报警馈线17m=1.10 27.8 ---- -----18 1K18正对地K18Z+m=0.9 23.2 绝缘报警馈线18m=1.10 28.1 ---- ----- 负对地K18Z-m=0.9 23.0 绝缘报警馈线18m=1.10 28.2 ---- -----19 1K19正对地K19Z+m=0.9 22.6 绝缘报警馈线19m=1.10 27.9 ---- ----- 负对地K19Z-m=0.9 23.2 绝缘报警馈线19m=1.10 28.3 ---- -----20 1K20正对地K20Z+m=0.9 22.7 绝缘报警馈线20m=1.10 27.8 ---- ----- 负对地K20Z-m=0.9 22.7 绝缘报警馈线20m=1.10 23.0 ---- -----21 1K21正对地K21Z+m=0.9 23.0 绝缘报警馈线21m=1.10 28.1 ---- ----- 负对地K21Z-m=0.9 22.9 绝缘报警馈线21m=1.10 27.9 ---- -----22 1K22正对地K22Z+m=0.9 23.2 绝缘报警馈线22m=1.10 28.1 ---- ----- 负对地K22Z-m=0.9 23.0 绝缘报警馈线22m=1.10 28.0 ---- -----23 1K23正对地K23Z+m=0.9 22.9 绝缘报警馈线23m=1.10 27.9 ---- ----- 负对地K23Z-m=0.9 22.8 绝缘报警馈线23m=1.10 28.0 ---- -----24 1K24正对地K24Z+m=0.9 23.1 绝缘报警馈线24m=1.10 28.2 ---- ----- 负对地K24Z-m=0.9 22.8 绝缘报警馈线24m=1.10 27.9 ---- -----25 1K25正对地K25Z+m=0.9 22.8 绝缘报警馈线25m=1.10 28.0 ---- ----- 负对地K25Z-m=0.9 23.2 绝缘报警馈线25m=1.10 28.2 ---- -----26 1K26正对地K26Z+m=0.9 22.9 绝缘报警馈线26m=1.10 28.1 ---- ----- 负对地K26Z-m=0.9 22.9 绝缘报警馈线26m=1.10 28.2 ---- -----27 1K27正对地K27Z+ m=0.9 22.9 绝缘报警馈线27m=1.10 28.0 ---- -----负对地K27Z- m=0.9 23.1 绝缘报警馈线27 m=1.10 28.2 ---- -----28 1K28正对地K28Z+m=0.9 22.8 绝缘报警馈线28m=1.10 27.9 ---- ----- 负对地K28Z-m=0.9 22.9 绝缘报警馈线28m=1.10 28.1 ---- -----29 1K29正对地K29Z+m=0.9 23.0 绝缘报警馈线29m=1.10 28.1 ---- ----- 负对地K29Z-m=0.9 22.9 绝缘报警馈线29m=1.10 27.9 ---- -----30 2K1正对地K30Z+m=0.9 22.9 绝缘报警馈线30m=1.10 28.1 ---- ----- 负对地K30Z-m=0.9 23.1 绝缘报警馈线30m=1.10 28.2 ---- -----31 2K2正对地K31Z+m=0.9 22.9 绝缘报警馈线31m=1.10 27.9 ---- ----- 负对地K31Z-m=0.9 23.2 绝缘报警馈线31m=1.10 28.2 ---- -----32 2K3正对地K32Z+m=0.9 23.2 绝缘报警馈线32m=1.10 28.1 ---- ----- 负对地K32Z-m=0.9 22.9 绝缘报警馈线32m=1.10 28.1 ---- -----33 2K4正对地K33Z+m=0.9 23.1 绝缘报警馈线33m=1.10 28.2 ---- ----- 负对地K33Z-m=0.9 23.1 绝缘报警馈线33m=1.10 28.2 ---- -----34 2K5正对地K34Z+m=0.9 27.9 绝缘报警馈线34m=1.10 28.0 ---- ----- 负对地K34Z-m=0.9 22.7 绝缘报警馈线34m=1.10 27.9 ---- -----35 2K6正对地K35Z+m=0.9 23.0 绝缘报警馈线35m=1.10 28.1 ---- ----- 负对地K35Z-m=0.9 23.2 绝缘报警馈线35m=1.10 27.9 ---- -----36 2K7正对地K36Z+m=0.9 22.9 绝缘报警馈线36m=1.10 28.1 ---- ----- 负对地K36Z-m=0.9 23.1 绝缘报警馈线36m=1.10 28.2 ---- -----37 2K8正对地K37Z+m=0.9 22.9 绝缘报警馈线37m=1.10 27.9 ---- ----- 负对地K37Z-m=0.9 22.8 绝缘报警馈线37m=1.10 28.0 ---- -----ID-20-2.00438 2K9正对地K38Z+m=0.9 23.0 绝缘报警馈线38m=1.10 27.8 ---- ----- 负对地K38Z-m=0.9 23.0 绝缘报警馈线38m=1.10 28.2 ---- -----39 2K10正对地K39Z+m=0.9 23.1 绝缘报警馈线39m=1.10 27.9 ---- ----- 负对地K39Z-m=0.9 22.9 绝缘报警馈线39m=1.10 27.8 ---- -----40 2K11正对地K40Z+m=0.9 23.2 绝缘报警馈线40m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线40m=1.10 28.2 ---- -----41 2K12正对地K40Z+m=0.9 23.2 绝缘报警馈线41m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线41m=1.10 28.2 ---- -----42 2K13正对地K40Z+m=0.9 23.2 绝缘报警馈线42m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线42m=1.10 28.2 ---- -----43 2K14正对地K40Z+m=0.9 23.2 绝缘报警馈线43m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线43m=1.10 28.2 ---- -----44 2K15正对地K40Z+m=0.9 23.2 绝缘报警馈线44m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线44m=1.10 28.2 ---- -----45 2K16正对地K40Z+m=0.9 23.2 绝缘报警馈线45m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线45m=1.10 28.2 ---- -----46 2K17正对地K40Z+m=0.9 23.2 绝缘报警馈线46m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线46m=1.10 28.2 ---- -----47 2K18正对地K40Z+m=0.9 23.2 绝缘报警馈线47m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线47m=1.10 28.2 ---- -----48 2K19正对地K40Z+m=0.9 23.2 绝缘报警馈线48m=1.10 28.1 ---- ----- 负对地K40Z- m=0.9 23.0 绝缘报警馈线48m=1.10 28.2 ---- -----49 2K20正对地K40Z+m=0.9 23.2 绝缘报警馈线49m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线49m=1.10 28.2 ---- -----50 2K21正对地K40Z+m=0.9 23.2 绝缘报警馈线50m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线50m=1.10 28.2 ---- -----51 2K22正对地K40Z+m=0.9 23.2 绝缘报警馈线51m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线51m=1.10 28.2 ---- -----52 2K23正对地K40Z+m=0.9 23.2 绝缘报警馈线52m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线52m=1.10 28.2 ---- -----53 2K24正对地K40Z+m=0.9 23.2 绝缘报警馈线53m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线53m=1.10 28.2 ---- -----54 2K25正对地K40Z+m=0.9 23.2 绝缘报警馈线54m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线54m=1.10 28.2 ---- -----55 2K26正对地K40Z+m=0.9 23.2 绝缘报警馈线55m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线55m=1.10 28.2 ---- -----56 2K27正对地K40Z+m=0.9 23.2 绝缘报警馈线56m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线56m=1.10 28.2 ---- -----57 2K28正对地K40Z+ m=0.9 23.2 绝缘报警馈线51m=1.10 28.1 ---- ----- 负对地K40Z- m=0.9 23.0 绝缘报警馈线51m=1.10 28.2 ---- -----58 2K29正对地K40Z+ m=0.9 23.2 绝缘报警馈线49m=1.10 28.1 ---- ----- 负对地K40Z- m=0.9 23.0 绝缘报警馈线49m=1.10 28.2 ---- -----结论合格技术1）220V直流系统的绝缘监察装置告警电阻为25kΩ；ID-20-2.004要求2）要求绝缘告警阻值在m=0.90倍时可靠动作，m=1.1倍可靠不动作；3）直流支路的绝缘报警整定值误差为±10％备注对于绝缘监察装置不能停电需要进行抽路试验时，应选择天气晴朗、现场无人工作、在备用支路上进行试验；如不允许进行接地试验，也可以采用直流失地检测仪进行模拟试验验证。

直流绝缘监察装置检验规程1 范围本规程规定了直流绝缘监察装置的检验方法、检验要求以及注意事项等内容，适用于电力有限公司所属的变电站、电厂直流绝缘监察装置的现场检验。

2 规范性引用文件下列文档中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文档的最新版本。

凡是不注日期的引用文档，其最新版本适用于本标准。

GB/T 19826-2005 《电力工程直流电源设备通用技术条件及安全要求》DL/T 856-2004 《电力用直流电源监控装置》DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 5044-2004 《电力工程直流系统设计技术规范》国家电网生技[2004]634号《直流电源系统技术标准》国家电网生技[2004]641号《预防直流电源事故措施》国家电网生技[2005]172号《直流电源系统运行规范》国家电网生技[2005]173号《直流电源系统检修规范》国家电网生技[2005]174号《直流电源系统技术监督规定》国家电网生技[2005]400号《国家电网公司十八项电网重大反事故措施（试行）》国家电网生技[2006]57号《直流电源系统评价标准（试行）》办基建[2008]20号《关于印发协调统一基建类和生产类标准差异条款（变电部分）的通知3 检验周期直流绝缘监察装置检验分为新安装检验、部检、全检。

其中新装置投运一年内进行一次全检；部检周期为3年、全检周期为6年。

4 检验项目5 检验所用试验设备要求1）万用表采用41/2位数字万用表，准确度等级0.05级；2）可调电阻箱，精度0.1Ω、量程999kΩ；3）1000V直流兆欧表；4）直流接地校验仪。

6 检验内容6.1 铭牌参数6.2外观及接线检查6.3绝缘检查6.4装置上电检查6.5装置逆变电源检验逆变电源的自启动性能校验（负载状态下）6.6绝缘监察（测）及接地选线装置的检查6.6.1绝缘监察功能检查当直流正、负母线任意一极对地降低到规定值时，绝缘监察装置应发出声光报警。

直流系统绝缘监测装置检修作业指导书编制：审核：批准：2020年XX月XX日发布目录一、设备描述........................................................... 3...1. 设备作用概述................................... 错.. 误! 未定义书签。

2. 设备组成及主要技术参数...........................................3..二、检修周期及内容................................... 错.. 误! 未定义书签。

1. 检修周期......................................................... 5...2. 检修内容......................................................... 5...三、检修准备........................................................... 5...1.人（作业人员资格及类别）.......................................... 5..2.机（工器具）...................................................... 6...3.料（备品备件）.................................................... 6...4.法（文件）........................................................ 6...5.环（安全措施）....................................................6...四、检修方法........................................................... 7...五、验收标准........................................................... 7...1. 日常维护验收标准................................................. 7..2. 检修验收标准..................................................... 7...六、试车验收标准 ...................................................... 8...七、维护保养事项 ...................................................... 8...八、常见故障处理 ...................................................... 8...、设备描述1.1产品简介WZJ-31A微机直流绝缘监测装置（以下称装置）主要具有系统接地、绝缘降低、交流窜入、直流互窜等各种运行状况的绝缘检测及支路选线，以及开机自检、互联检测、电容测量等功能的测记和报警及预警功能，通过彩色液晶触摸屏实时在线监测直流系统的运行状态。

一、产品说明：QZJ-7AZ型直流系统绝缘监测装置适用于各发电厂、变电站的直流操作电源和其它具有直流操作电源的系统，用来监测直流系统电压、母线和各支路的绝缘状况。

一般可安装在电力系统用直流屏（柜）上，具有如下功能及特点：1.1采用液晶汉显，操作简单；1.2数字显示母线电压值，并监察母线过压、欠压；1.3数字显示正、负母线对地绝缘电阻值，低于设定的门限值时，输出报警信号，既可自动又可人工巡查各支路绝缘情况，用户能很方便地得到故障支路号和对应的正、负极绝缘电阻值，各支路绝缘电阻的检测精度不受分布电容的影响；1.4QZJ-7AZ单段母线型适用于单段母线的电力直流操作系统；1.5本装置无需向直流系统中注入任何信号，因此对直流系统无影响；1.6直流系统发生交流电源窜电故障时，可以定位交流窜入的支路。

1.7装置自动对各支路传感器软件校零；1.8本装置具有RS485串行通信接口，能与上位机实现数据通信。

二、技术参数：2.1环境温度：－10℃～45℃2.2相对湿度：＜85％2.3工作电压：直流母线额定电压Ue±20％2.4母线直流电压测量范围：DC70%～130%Ue误差:＜±1％2.5母线对地交流电压测量：AC0～265V误差:＜±2％2.6母线电阻测量误差：＜±10％支路电阻测量误差：＜±15％测量范围：0～99.9KΩ（大于99.9KΩ时显示99.9KΩ）2.7输出触点容量：DC200V／0.3A2.8主机外形尺寸（mm）：宽398×高165×深152用户开孔尺寸(mm)：361×154(已含正偏差).2.9主机检测支路数：48路配置从机可再扩展支路数：48路（从机需另外配置）三、工作原理3.1母线监测在正常运行中，装置对母线电压进行监测，且不断采样其正、负极对地电压，送A／D转换器，经微机处理和数字计算后，直接显示母线电压值和正、负母线分别对地的绝缘电阻值。

华电国际宁夏新能源发电有限公司 武塬风电场直流绝缘监察装置试验报告一、 试验设备参数：二、 本次检验类别；一、外观及接线检查：1.检查装置的硬件配置，标注及接线等应符合图纸要求。

2.装置的各部件固定良好，无松动现象，装置外形应端正，无明显损坏及变形现象。

3.装置端子接线无松动。

检查印刷板无短路，断线情况，各个回路用感应小电流互感器接线完好，无松动。

4.切换开关按钮、键盘等应操作灵活、正确，显示屏显示正常。

二、 缘电阻及介质强度试验：装置绝缘电阻测试。

采用1000V 摇表分别测量，交流电压回路、直流回路对地绝缘电阻，绝缘电阻要求>10M Ω。

试验过程中无击穿现象.三、回路检查：电源回路：应检查逆变电源的自启动性能、空负载状态下的测试：四、定值整定：打开仪器前面板在5A-6插件上的D1、D2、D3地址开关整定额定电压、使用类型、电压报警范围、母线绝缘报警门限和5A-8D1、D2、D3地址开关整定支路报警电阻值及支路数量。

（开关位置于ON表示“0”否则表示“1”）5A-6整定值：5A-8整定值：五、装置上电检查5.1 取下装置直流保险，打开装置电源开关，仪器进入自检，自检通过后液晶显示器显示设定参数。

5.2 整定装置内部逻辑电位和工作电位。

5.3 装置装上直流电源，调整显示的母线电压与实际测量电压相等，正对地，负对地电压与测量电压相等。

5.4 在某一支路上负极接一4uf电容通过互感器一端接地利用手动检测的方法检测这一路的接地电阻，此时调整#4板W3使得测试电位5.5-6.5V间。

5.5在某上述支路上负极接一25K的接地电阻，利用手动巡测的方法调整装置测量显示参数与实际值相等。

5.6 去掉负极上接的电容，面板显示的电阻值应基本保持不变。

5.7 在其他回路上做相同的试验验证回路连接的可靠性及参数的准确性。

5.8 按自动巡测从第一路检测到最后一路，各回路信号应正常（当回路电阻小于99K时，显示阻抗值。

直流电源系统绝缘监测装置的校验检测技术摘要：电能作为现代人类生活、工作、娱乐所必须的能源，在日益蓬勃发展的国民环境下，正扮演着越来越重要的角色。

变电站直流系统是变电站的心脏，可靠运行的直流系统是变电站安全运行的保证。

因此笔者根据多年来相关行业的工作经验，结合我国5OOkV变电站直流系统的实际情况，对5OOkV变电站的直流电源系统故障查找与处理工作进行详细的分析、介绍，希望可以起到抛砖引玉的作用，为做好电力输变电线路的安全稳定运行做出一定贡献。

关键词：5OOkV变电站；绝缘降低；直流接地；二次故障1.直流电源系统故障分析直流电源系统故障可分为直流电源设备故障和二次回路上的故障。

1.1直流电源设备故障分析（1）充电机故障。

充电装置缺陷主要表现在：充电模块通讯故障、充电模块输出电压异常、充电模块均流不平衡、充电模块内部元器件损坏、充电模块风扇损坏等方面，多数是制造质量或设计方面的原因所致。

某变电站“直流微机监控器告警灯亮无法自动复归，装置内部运行正常”。

原因是：高频整流模块与监控器通讯中断；高频整流模块内部元器件损坏。

（2）蓄电池故障。

缺陷主要表现在：蓄电池容量不足、蓄电池电压或内阻异常、极柱腐蚀及蓄电池损坏、蓄电池渗液等。

蓄电池发生缺陷的主要原因：一是蓄电池本身的质量问题，二是因充电机故障或事故原因使蓄电池深度放电，性能急剧下降。

还有一个重要原因是蓄电池日常维护工作不到位，如运行环境温度较高、未及时对性能落后的蓄电池进行补充充电，或电池过充电未及时发现等，造成蓄电池使用寿命缩短。

某变电站一节蓄电池在小电流充放电时未发生异常，当采用10小时放电率电流进行核容时，该电池电压明显低于其余电池电压。

终止放电，并投入充电装置，再对该电池电压进行测量发现，该电池电压已明显高于其余电池电压，立即停止充电更换该电池，解剖该电池发现极板严重腐蚀，在进行大电流充放电时，引起内部导电回路接触电阻增大进而引起发热，致使蓄电池外壳膨胀变形，容量减小。

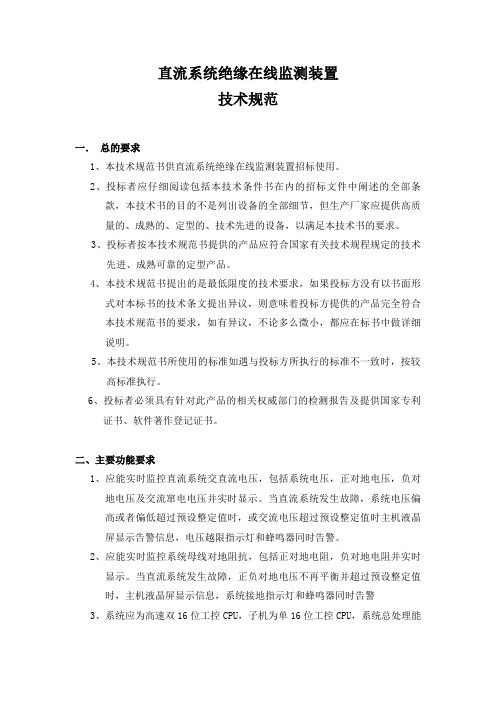

直流系统绝缘在线监测装置技术规范一．总的要求1、本技术规范书供直流系统绝缘在线监测装置招标使用。

2、投标者应仔细阅读包括本技术条件书在内的招标文件中阐述的全部条款，本技术书的目的不是列出设备的全部细节，但生产厂家应提供高质量的、成熟的、定型的、技术先进的设备，以满足本技术书的要求。

3、投标者按本技术规范书提供的产品应符合国家有关技术规程规定的技术先进、成熟可靠的定型产品。

4、本技术规范书提出的是最低限度的技术要求，如果投标方没有以书面形式对本标书的技术条文提出异议，则意味着投标方提供的产品完全符合本技术规范书的要求，如有异议，不论多么微小，都应在标书中做详细说明。

5、本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

6、投标者必须具有针对此产品的相关权威部门的检测报告及提供国家专利证书、软件著作登记证书。

二、主要功能要求1、应能实时监控直流系统交直流电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示。

当直流系统发生故障，系统电压偏高或者偏低超过预设整定值时，或交流电压超过预设整定值时主机液晶屏显示告警信息，电压越限指示灯和蜂鸣器同时告警。

2、应能实时监控系统母线对地阻抗，包括正对地电阻，负对地电阻并实时显示。

当直流系统发生故障，正负对地电压不再平衡并超过预设整定值时，主机液晶屏显示信息，系统接地指示灯和蜂鸣器同时告警3、系统应为高速双16位工控CPU，子机为单16位工控CPU，系统总处理能力随直流系统回路数（子机数）动态调整，最多可支持数十个CPU同步运行，每条直流回路数据采集通道（对应每个传感器）都采用独立的高精度16位AD转换器，转换速度在每秒1000次以上，分辨率在1/50000以上。

4、传感器应采用分辨度达到0.1mA，精度高于1/1000的高稳定直流传感器，长时稳定性极高，应能自动跟踪系统的细微变化。

5、纯直流设计，采用直流传感器直接检测回路漏电流，不注入任何信号，不对直流系统的运行造成任何影响，所有采样单元均应采用隔离设计，设备故障时不影响直流系统正常的运行。

直流系统检修规程(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--安徽白莲崖水库开发有限责任公司企业标准直流系统检修规程目次前言 .................................................................................................................................. 错误!未定义书签。

1 范围................................................................................................................................... 错误!未定义书签。

2 规范性引用文件............................................................................................................... 错误!未定义书签。

3 术语和定义....................................................................................................................... 错误!未定义书签。

4 设备规范........................................................................................................................... 错误!未定义书签。

5 检修周期与检修项目....................................................................................................... 错误!未定义书签。

直流系统绝缘监测装置检修作业指导书编制：审核：批准：2020年XX月XX日发布目录一、设备描述 (3)1. 设备作用概述....................................................................错误!未定义书签。

2. 设备组成及主要技术参数 (3)二、检修周期及内容...................................................................错误!未定义书签。

1.检修周期 (5)2.检修内容 (5)三、检修准备 (5)1.人（作业人员资格及类别） (5)2.机（工器具） (6)3.料（备品备件） (6)4.法（文件） (6)5.环（安全措施） (6)四、检修方法 (7)五、验收标准 (7)1.日常维护验收标准 (7)2.检修验收标准 (7)六、试车验收标准 (8)七、维护保养事项 (8)八、常见故障处理 (8)一、设备描述1.1 产品简介WZJ-31A微机直流绝缘监测装置（以下称装置）主要具有系统接地、绝缘降低、交流窜入、直流互窜等各种运行状况的绝缘检测及支路选线，以及开机自检、互联检测、电容测量等功能的测记和报警及预警功能，通过彩色液晶触摸屏实时在线监测直流系统的运行状态。

该装置主要适用于电厂、变电站等直流电力系统中。

1.2 型号说明WZJ – 31A /X,F配置类型代号设计序号微机直流绝缘监测装置注：配置类型代号X指显示器，F指分机。

1.设备组成及主要技术参数WZJ-31A装置的技术指标如表1所示：表13：WZJ-31A微机直流绝缘监测装置技术指标WZJ-31A绝缘监测装置技术指标中与母线和支路的电压，电阻相关的数据如表14所示：表14:精度指标注：1、Un为系统标称电压；2、绝缘监测（整个系统）最多可支持的CT数为1024（FCT-31总数）。

装置自带电源输出不超过30W，如果所带设备超过30W应加外接电源。

直流电源系统绝缘监察装置技术•直流电源系统绝缘监察装置主要功能是：在线检测直流电源系统的对地绝缘状况（包括直流母线正负接地电压、蓄电池回路和各个馈线回路绝缘状况），并自动检出故障回路。

当设备直流电源系统发生接地故障（正接地、负接地或正负同时接地），其绝缘水平下降到低于规定值（可整定）时，绝缘监察装置应能显示和发出报警信号，有接点信号和标准通讯接口输出，并且能够判断接地极性。

•被测母线及支路正极、负极对地绝缘电阻报警值可由检测装置设置，报警值宜设置为25kΩ（220V系统），母线对地电压检测误差不大于±2％，支路电阻检测误差不大于±10%。

•在所有直流支路及蓄电池回路安装检测传感器，传感器应同一批量，传感器信号连线必须按直流母线顺序依次接入。

•绝缘监察装置所有出厂技术资料(应有制造厂绝缘监视仪、传感器等检查数据)，随屏发运至招标方，并附有反映该部件工作状况的投标方试验结论。

•绝缘监察装置应至少具备以下功能直流电源系统绝缘降低监测功能：应具有监测正、负母线和支路绝缘降低功能；应具有监测正、负母线同时绝缘降低功能，可通过设置选择自动或手动投入方式。

投入自动方式时宜每1小时进行一次正、负母线同时绝缘降低检测。

通信功能：绝缘监察装置为独立的智能装置，应至少有1个RS485/232通讯接口，可与直流电源系统监控单元通信。

事件记录功能：绝缘监察装置接地故障和故障恢复都应有事件记录产生，可存储不低于100次事件记录，时间记录应精确到秒，事件记录包括事件起始结束时间、接地故障和故障恢复、接地故障点位置信息。

事件记录应具有掉电保持功能。

对时功能：绝缘监察装置应能通过报文与监控单元进行网络对时。

不宜采用对直流母线注入低频信号工作方式查找接地的绝缘监察装置，以减少对直流母线影响。

绝缘监察装置绝缘电阻测量精度应达到：母线测量允许偏差为绝缘报警整定值的±5%，支路为±10%。

招标编号：江苏淮阴发电有限责任公司直流系统微机绝缘监测装置换型改造招标文件第二卷技术文件招标单位江苏淮阴发电有限责任公司2015年4月目录1.项目说明 (2)2.合同项目和工作范围 (3)3.承包方提交的技术文件 (8)4.进度计划的实施 (12)5.技术规范，标准与技术要求 (13)6.现场安装服务、设计联络、工厂检验和监造、工厂（现场）验收 (26)7.供货、现场验收、售后服务及培训管理要求 (29)项目说明1.1项目环境概况江苏淮阴发电有限责任公司#3、#4机组直流系统情况，目前每台机组的两段直流母线，分别装2套直流接地绝缘监测仪。

采用爱默生公司的JYM-II型直流接地绝缘监测仪（共4套），投产至今，运行年限较长，存在严重的老化现象；绝缘监察装置选线的原理是检测支路漏电流，不能判断两极平衡接地，滞后于管理的要求；直流绝缘监测装置不具备交流串入直流系统侦测告警功能。

为满足电厂安全生产的需要，必须对直流系统绝缘监测进行全面的改造，以彻底解决现有的设备问题。

1.2项目设备规范表1 直流系统主设备技术参数1.3项目范围投标方完成对投标设备的设计、制造、工厂试验、包装、运输、交货、技术资料及相关服务等工作并负全部责任，派遣合格的技术人员到现场就合同设备进行安装、调试、试运行、验收试验等工作并对其工作质量、安全等负责，保证合同设备优质、安全地投入运行。

投标方还应提供对发包方人员的培训以及在双方合同内有关服务。

合同项目和工作范围2.1合同项目内容江苏淮阴发电有限责任公司绝缘监测装置改造内容主要包括以下部分：改造直流馈线屏上的绝缘监测装置，直流主馈线屏上安装2台主机，每台主机分别对直流I母、II母绝缘状况进行监测，馈线屏分屏上各安装两台辅机，每套辅机分别对I母、II母直流系统的馈线进行支路选线，并与对应段主机进行通讯。

Ⅰ、Ⅱ段直流母线均采用主机－辅机架构，主机带有平衡桥，对该段直流系统的绝缘状况进行监测，根据设定的告警值进行告警同时控制主机和辅机进行支路选线，辅机不设平衡桥，只承担支路选线功能。

一、综合性能介绍QZJK-6S-JCM型直流系统绝缘监察装置适用于各发电厂、变电站的直流操作电源和其它具有直流操作电源的系统，用来监测直流系统电压、母线和各支路的绝缘状况。

QZJK-6S-JCM型直流系统绝缘监察装置由1台QZJK-6S-JCM直流馈线监控器（彩色触摸屏）、1台QZJK-6S-JH型绝缘综合监控单元（支持两段母线检测）、N（根据直流馈线支路数量配置）台QZJK-6S-K-32（1台支持检测32路）馈线监控单元及若干直流支路漏电流传感器组成。

QZJK-6S-JCM型直流系统绝缘监察装置可方便安装在电力系统用直流屏（柜）上，具有如下功能及特点：1.1采用大屏幕（7英寸）彩色触摸屏操作，汉字显示，操作简单。

1.2数字显示母线电压值，并监察母线过压、欠压。

1.3数字显示正、负母线对地绝缘电阻值。

既可自动又可人工巡查各支路绝缘情况，用户能很方便地得到故障支路号和对应的正、负极绝缘电阻值。

可完成所有直流支路正负两端同时接地的检测，并准确计算出接地阻值。

1.4适用于单段母线和两段母线的电力直流操作系统。

1.5本装置无需向直流系统中注入任何信号，因此对直流系统无影响。

1.6检测交流窜入故障，并支持选线，准确定位窜入支路。

可检测交流窜入的电压值，并准备定位是哪个支路窜入，方便现场快速排除故障。

1.7检测两段直流母线合环，满足最新的国网标准要求。

可检测两段母线的合环类型（可区分具体是哪种合环类型：同端合环、异端合环）、合环阻值，并可以选出两段母线具体是哪个支路合环，具体是正极还是负极。

合环阻值检测精度很高，可达5%，远优于其它同类产品。

1.8可检测漏电流传感器异常，解决漏电流传感器现场维护麻烦这个痛点。

1.9使用IEC61850规约对上通信，满足数字化变电站对一体化电源系统的通信要求。

二、QZJK-6S-JH型绝缘综合监控单元QZJK-6S-JH绝缘综合监控单元（以下简称QZJK-6S-JH）用于220V/110V直流电源系统，主要用于直流母线的交流窜入检测和直流互窜检测。

直流绝缘监察装置作业指导书本作业指导包括：直流绝缘监察装置视值检测，直流绝缘监察装置音响、灯光报警检测。

1 试验准备 1.1 人员组织1.2 仪器、仪表及材料配置2 操作程序 2.1试验流程图3 试验步骤 3.1 试验准备该项试验应在被试物安装就位后进行，试验准备按表1、表2准备。

3.2 选择仪器根据试验要求，选择PNG 数字式万用表。

3.3 仪器检查试验前必须对仪器作必要的检查工作。

首先检查外观应完好无损，然后作通电检查，检查无误后方可使用。

3.4 测试（1）将万用表表笔分别接直流屏控制母线正对地、负对地；合闸母线正对地、负对地。

记取实测电压值。

（2）分别将直流屏控制母线通过“试验专用线”，正对地短接、负对地短接；合闸母线通过“试验专用线”，正对地短接、负对地短接。

检查音响、灯光报警是否动作。

3.5 记录测试时应记录：仪器型号、编号、被试设备铭牌、试验结果。

记录使用墨水笔，字迹清晰。

记录本采用专门的原始记录本。

记录测试数据时应复述，操作人确认后方可记录。

3.6 测试完毕测试完毕后，恢复拆除的外部接线，由工作负责人检查确认。

工作负责人应对原始记录进行审核，内容包括：记录内容是否漏项、测试数据有效数字、单位是否正确、记录人、试验人签字是否完整，检查无误后，审核人方可签字。

3.7 填写报告测试完毕后，应及时填写试验报告。

试验报告应用计算机打印，妥善保管磁盘。

试验报告应由技术负责人签发。

并保存试验报告发放记录。

4 试验标准测试完毕后，应立即与试验标准进行比对，目前可参照的标准为DL/T459-2000《电力系统直流电源柜订货技术条件》或与订货合同核对。

有疑问应立即查找原因或重测，仍不合格应根据其它项目试验结果综合判断，确认设备性能有问题应填写《通知单》。

4.1设备的绝缘监察装置绝缘监察水平应满足表3的规定。

4.2绝缘监察要求当设备直流系统发生接地故障（正接地、负接地或正负同时接地）其绝缘水平下降到低于表3规定值时，应满足以下要求：⑴设备的绝缘监察应可靠动作；⑵能直读接地的极性；⑶设备应发出灯光并具有远方信号触点以便引接屏（柜）的端子。
