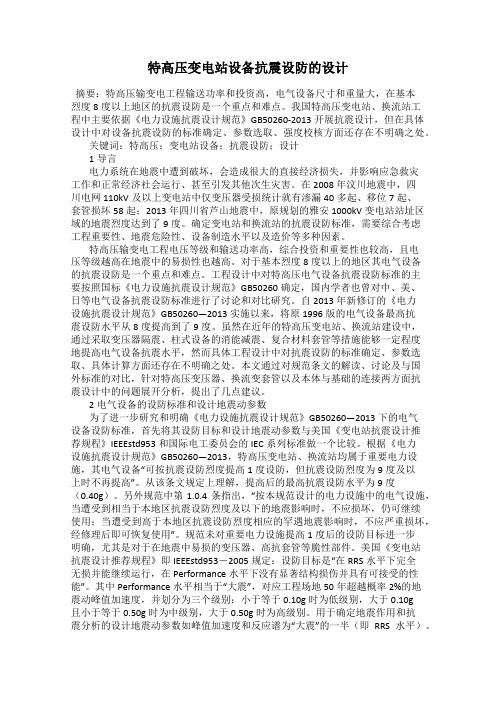

特高压变电站设备抗震设防的设计

特高压变电站设备抗震设防的设计

特高压变电站设备抗震设防的设计摘要：特高压输变电工程输送功率和投资高，电气设备尺寸和重量大，在基本烈度8度以上地区的抗震设防是一个重点和难点。

我国特高压变电站、换流站工程中主要依据《电力设施抗震设计规范》GB50260-2013开展抗震设计，但在具体设计中对设备抗震设防的标准确定、参数选取、强度校核方面还存在不明确之处。

关键词：特高压；变电站设备；抗震设防；设计1导言电力系统在地震中遭到破坏，会造成很大的直接经济损失，并影响应急救灾工作和正常经济社会运行、甚至引发其他次生灾害。

在2008年汶川地震中，四川电网110kV及以上变电站中仅变压器受损统计就有渗漏40多起、移位7起、套管损坏58起；2013年四川省芦山地震中，原规划的雅安1000kV变电站站址区域的地震烈度达到了9度。

确定变电站和换流站的抗震设防标准，需要综合考虑工程重要性、地震危险性、设备制造水平以及造价等多种因素。

特高压输变电工程电压等级和输送功率高，综合投资和重要性也较高，且电压等级越高在地震中的易损性也越高。

对于基本烈度8度以上的地区其电气设备的抗震设防是一个重点和难点。

工程设计中对特高压电气设备抗震设防标准的主要按照国标《电力设施抗震设计规范》GB50260确定，国内学者也曾对中、美、日等电气设备抗震设防标准进行了讨论和对比研究。

自2013年新修订的《电力设施抗震设计规范》GB50260—2013实施以来，将原1996版的电气设备最高抗震设防水平从8度提高到了9度。

虽然在近年的特高压变电站、换流站建设中，通过采取变压器隔震、柱式设备的消能减震、复合材料套管等措施能够一定程度地提高电气设备抗震水平，然而具体工程设计中对抗震设防的标准确定、参数选取、具体计算方面还存在不明确之处。

本文通过对规范条文的解读、讨论及与国外标准的对比，针对特高压变压器、换流变套管以及本体与基础的连接两方面抗震设计中的问题展开分析，提出了几点建议。

2电气设备的设防标准和设计地震动参数为了进一步研究和明确《电力设施抗震设计规范》GB50260—2013下的电气设备设防标准，首先将其设防目标和设计地震动参数与美国《变电站抗震设计推荐规程》IEEEstd953和国际电工委员会的IEC系列标准做一个比较。

1000kV特高压交流输电线路防雷问题研究

1000kV特高压交流输电线路防雷问题研究

1000kV特高压交流输电线路防雷问题研究摘要：随着高压电网输电线路数量的不断增加，高压输电线路运行的安全性越来越受到大家的广泛关注。

高压输电线路不仅自身结构较为复杂，而且容易受到雷击危害，一旦受到雷击侵袭时，高压输电线路则会出现跳闸及引发火灾，从而影响输电线路正常的运行，严重危及人们的生命财产安全。

因此需要做好高压输电线路防雷工作，有效的保障人们的生命财产安全，更好的推动经济的顺利发展。

本文对1000kV特高压交流输电线路防雷问题进行研究，以供交流和参考。

关键词：1000kV；特高压；交流输电线路；防雷问题11000kV特高压交流输电线路雷击的特点（1）1000kV特高压交流输电线路本身的绝缘性明显，所以避雷线被雷电击中的概率并不高；（2）1000kV特高压交流输电线路的杆塔的高度偏高，绕击现象发生的概率相对较高。

正是由于1000kV特高压输电线路在雷击方面的特点显著，为此，有必要对相关成功经验展开进一步的研究与分析，以保证1000kV特高压输电线路防雷设计的科学合理，为特高压输电线路的正常运行提供必要的保障。

2特高压线路绕击分析由于支撑特高压线路的杆塔一般都比较高，因此其导线上的工作电压幅值也相应比较大。

在雷雨天气情况下，并且还伴随有雷云电荷作用，此时特高压线路杆塔顶部、避雷线、以及线路附近的地面凸出物等都会对特高压线路产生向上迎面先导。

产生的迎面先导会在很大程度上降低线路的屏蔽性能。

其原因可以建立电气几何模型，通过分析导线、避雷线、地面三者之间的击距区域来解释。

绕击是造成特高压线路雷击跳闸的主要因素。

在研究输电线路屏蔽性能时，一般是通过分析保护角来具体体现。

击距同雷电流幅值有关。

对于击距公式而言，由于没有一个统一标准，当前我国使用的公式。

如式（1）、（2）所示。

在对1000kV特高压输电线路进行屏蔽性能分析后，很容易发现：1000kV特高压线路的杆塔类型只有四种：M型水平排列、3V型水平排列、M型三角排列、3V型三角排列。

1000 kv电容式电压互感器抗震性能优化研究

1000 kv电容式电压互感器抗震性能优化研究

压等级CVT抗震性能提升策略。
关键词：电容式电压互感器"CVT);抗震性能;结构优化;消能减震
中图分类号：TM51
文献标志码：A
DOI ： 10.13465/j. cnki. jvs. 2019. 24. 013
A study on thr seismic performance optimization of a 1 000 kV capacitot voltagr transformrt
LIN Se(, C"@$G Yongfeng, &@$G Xianzheng, S+$ 0?4a(,厶+ Zhicheng, Z"4$G Ria(
(China Electrio Power Research Institute, Beijing 100055 , China)
Abstract: For ensuvng tho seismic safety of xn impoVant 000(x1 equipment in xn ultra high voltayo power transformation project, improving tho seismic withstand capability of tho porcelain equipment, tho seismic performances of x 1000 kV capxcitor voltage transformer" CVT) with and without mental damperr woo investigated by shaking tabla tests. Tho test result shows thxt tho application of damperr reduces peak stress xt tho bottom of tho equipment and peak xcceleration xt tho top of tho —uipmot by 59% and 54% , respectively. Considevng tho disadventago in seismic performance for tho equipment displayed in test, x finite element model wxs established to further explorer structure defect of equipment. A structural remolding optimization schema improvino tho equipment xs monolithic tower-typo and adjusting outer diameter ^{61'61€0 between tho middle and bottom section of bushing to 5 mm locally by reducing mateval wxs proposed. After optimization, the maxirnum stress of the equipment reduces from 32. 46 MPx to 20. 18 MPx. The maxirnum stress ratio of the bottom bushing to the top bushing reduces from 7. 92 to 2. 33 , which indicates thxt stress di seismic precautionarg requirement which the equipment can meet is increased from 0. 2g to 0. 3g. For dtferent seismic optimization targets from 0. 3—. 5g, covesponding stcWgies for improving the seismic p—foonance of the 1 000 kV capxcitor voltage Wynsfooner, which combine modification in construction with enogy absoeptoon, wIeIpeoposId.

1000kV 特高压电力变压器绝缘水平及试验研究

1000kV 特高压电力变压器绝缘水平及试验研究
2009 特高压输电技术国际会议论文集
1
1000kV 特高压电力变压器绝缘水平及试验研究
李光范，王晓宁，李鹏，孙麟，李博，李金忠
（中国电力科学研究院，北京市 海淀区 100192）
摘要：本文详细介绍了中国 1 000 kV 交流特高压工程用电 力变压器的结构特点、绝缘水平及绝缘试验中的特殊问题。 中国 1000 kV 交流特高压变压器绝缘配合不是对 500 kV 系 统 的 简 单 放 大 ， 也 并 未 完 全 依 照 GB311.1-1997 或 IEC60071-1-1993 标准，是在优化原则下研究确定的。变压 器绝缘水平为：雷电冲击 2 250 kV、操作冲击 1 800 kV、工 频 1 100 kV(5 min)。变压器各绕组是通过电磁耦合紧密联系 的，其工频和操作冲击试验电压在各绕组间按变比传递，特 高压变压器各绕组绝缘配合原则不同，因此有些线端绝缘设 计不能按其技术规范所规定的试验电压来考核。此外，对变 压器在冲击电压下的绝缘设计计算一般按照标准波前时间 考虑，由于特高压变压器试验回路尺寸扩大，杂散电感、电 容等因素将造成雷电冲击试验电压波形的波头时间拉长。因 此在特高压变压器绝缘设计和试验中，应关注长波头试验电 压对主纵绝缘的不同影响。
表 1 中国、日本、前苏联、意大利特高压变压器主要技术参数
主要技术指标
中国
日本
前苏联
意大利
最高电压 Um/kV 额定容量/MVA 额定电压/kV
冷却方式 引出线方式 调压方式
1 100
1 100
1 200
1 050
1 000/1 000/334
1 000/1 000/400
667/667/180
400/400/−
从前苏联和日本的特高压工程运行及试验经 验来看，特高压输电工程的建设不存在不可逾越的 技术障碍。前苏联、日本和中国刚刚建成的特高压 交流输电系统的额定电压及最高电压都相差无几， 但在系统构成、线路长度、主设备规范、绝缘技术 等方面有较大差异。因此，不可能将某一个国家的 经验或技术照搬过来，必须结合特定的工程条件进 行原创性的研究、设计和制造。

1000kV特高压交流输电线路的过电压研究与分析

1000kV特高压交流输电线路的过电压研究与分析

1000kV特高压交流输电线路的过电压研究与分析摘要：随着电力负荷的日益增长，建设特高压线路可以实现跨地区、长距离的电能输送和交易，更好地调节电能供需平衡。

特高压线路由于输电距离长、传送容量大、充电功率大，其过电压比常规线路过电压更严重。

本文介绍了特高压线路过电压的种类、分析计算条件、仿真研究、合格标准和实际案例。

研究表明单回线路应重点考虑线路空载合闸时的操作过电压、线路两端发生无故障掉闸后的空载长线电压升高和线路末端单相短路甩负荷的工频过电压。

关键词：1000kV交流输电、操作过电压、工频过电压、潜供电流和恢复电压引言随着电力负荷的日益增长，传统电网无法应对用电量和输电容量成倍增加的需求，煤炭资源与负荷中心距离远，环保压力也越来越大，随着电力设备的不断发展，特高压交流输电可以更好的解决以上问题。

特高压交流输电线路是指电压等级为1000kV及以上的交流输电线路，1条特高压线路比500kV超高压线路传输功率大4倍。

与其它输电方式相比，特高压交流输电具有输电容量大、传输距离远、线路损耗低、占地面积少等突出优势。

但是特高压交流输电线路具有输电线路长，分布电容大，分布电阻和电感小等特点，如果其发生过电压也更为严重。

1、过电压的种类过电压总体上主要分为外部过电压和内部过电压两种。

外部过电压主要就是雷电过电压，分为四种类型，分别为：雷电侵入波过电压、雷电反击过电压、感应雷击过电压、直接雷击过电压。

通常采用避雷器、避雷针、避雷线等方法限制外部过电压。

内部过电压主要分为操作过电压、工频过电压和谐振过电压等。

由于过电压种类众多，一般工程研究时主要选择几种较为严重的过电压进行计算。

本文结合某1000kV外送工程案例，从反送电阶段和机组运行阶段进行分析计算，包括线路操作过电压、工频过电压、潜供电流和恢复电压、发电机自励磁过电压。

2、分析计算条件2.1试验系统模型和参数发电机组规模：2×660MW直接空冷凝汽式发电机组，型号为QFSN-660-2-22B，额定容量为733.33MVA，额定功率因数0.9（滞后），额定电压22kV。

1000kV特高压变电站防雷保护和设备绝缘水平研究

1000kV特高压变电站防雷保护和设备绝缘水平研究

1000kV特高压变电站防雷保护和设备绝缘水平研究摘要：本文站在1000kV特高压变电站防雷保护工作的整体标准下，立足于研究1000kV特高压变电站中运行设备的绝缘水平，并进一步对变电站的防雷标准和设备的绝缘水平要求展开分析，以此来引伸出如何规范开展1000kV特高压变电站防雷保护工作的具体策略，从而提升1000kV特高压变电站运行状态下的安全水平，保障电力系统稳定与电力设备不受损坏。

关键词：变电站；防雷保护；绝缘水平前言：在科学技术快速发展的背景下，我国电力事业上升了一个高峰，其中关于1000kV特高压变电站的相关尖端技术领域也都取得了良好的进展和丰硕的技术成果。

针对1000kV特高压变电站的相关防护工作来说，变电站的防雷保护和基础设备的绝缘水平呈现出直接关系。

因此为了提升1000kV特高压变电站的防雷水平，保障变电站的安全运行，必须对设备的绝缘水平进行有效考核和检验，提升站内独立设备的防雷指标，以此来为1000kV特高压变电站的正常运行营造一个更加绿色和安全的工作环境。

1 1000kV特高压变电站内部设备绝缘水平标准研究1.1 过电压水平针对1000kV特高压变电站而言，其需要对特高压变电站自身的过电压水平提出更为特殊的标准。

以国内典型的晋东南——荆门——南阳1000kV特高压变电站示范工程为例而言，其在运行状态中对变电站设备的过电压水平做出了不同标准。

其过电压水平上的表现主要体现工频过电压和操作过电压，其中工频过电压主要集中在线路断路器设备之中，操作过电压主要体现在距离设备远近不同的基础之上：（1）工频过电压A.1000kV特高压变电站设备内部线路断路器的变电过电压水平为：1.3pu。

B.1000kV特高压变电站设备的线路断路器自身的线路过电压水平测为：1.4pu，其线路的持续过电压水平时间为0.4s[1]。

（2）操作过电压A.当1000kV特高压变电站处于运行状态时，在距离变电站非常近时的测量水平为：对地过电压标准为1.6pu，相间距离的过电压标准为2.6pu。

1000kv特高压交流变电站线路保护配置浅析刘秀丽

1000kv特高压交流变电站线路保护配置浅析刘秀丽

1000kv特高压交流变电站线路保护配置浅析刘秀丽发布时间：2021-10-16T06:55:49.863Z 来源：《基层建设》2021年第16期作者：刘秀丽[导读] 文章主要围绕1000kv特高压交流变电站线路保护情况进行了分析，希望能够通过母线保护、交流过电压保护等举措，提升特高压交流变电站运行质量国网内蒙古东部电力有限公司检修分公司内蒙古通辽 028000摘要：文章主要围绕1000kv特高压交流变电站线路保护情况进行了分析，希望能够通过母线保护、交流过电压保护等举措，提升特高压交流变电站运行质量，维持线路平稳运行。

关键词：电力系统；输电线路；特高压；继电保护；监控系统引言：基于现代化发展背景下，伴随着我国电力行业持续发展，社会各界人士更加对1000kv特高压变电站线路配置工作提出了极高关注。

通过实际调查可以看出，在当前我国各个地区开展的特高压电网建设工作中，着重以1000kv交流变电站线路施工为主，文章首先阐述了特高压交流变电站监控系统配置内容，然后提出了线路与系统配置处理建议，希望能够给相关人士提供些许参考依据。

1.1000kv特高压交流变电站线路保护系统特征1.1线路保护相比较一般高压电容电流，1000kv特高压线路有着较大电容电量，要想能够有效抑制电流危害，此时就需要人员有效增加差动电流阀值，但是相对会阻碍线路保护灵敏性提升。

面对该种现状下，相关人员可以站在电容电流视角下，实施补偿算法相关处理，一定程度上虽然能够保护好线路结构，但是也凸显出了比较复杂性的重合闸操作特点。

通过实际调查可以看出，当前我国行业学者在进行电容电流补偿算法过程中，可以站在计算相关充电电流基础上，整合线路所有端口上的电压量加以处理。

针对过程中获取到的数据信息，人员都能够用作补偿价值，然后在整合现有行业内存在的严格计算形式，在设备二次侧开路基础上，能够有效控制好误差值大小，一方面能够把控好电流差动保护工作，另一方面也能够从根本上避免特高压变压器误动情况的出现。

特高压 GIS 设备整体抗震性能分析工作研究与探讨

特高压 GIS 设备整体抗震性能分析工作研究与探讨

特高压 GIS 设备整体抗震性能分析工作研究与探讨摘要：随着社会的快速发展，电力在人们的生活和生产当中是一种十分重要的能源，如果出现问题不仅会影响到人们的正常生活，而且还会带来一定的经济损失，所以电力系统的安全运行一直是人们普遍关注的一项内容。

而电力系统在具体的运行过程当中，可能会受到各种自然灾害的考验，进而对其运行产生严重的影响。

本文主要针对特高压GIS设备整体抗震性能进行分析，希望能够为相关工作人员起到一些参考作用。

关键词：特高压GIS设备；抗震性能；工作研究随着我国电力系统的不断发展，对变电站用电设备也提出了更高的要求。

而GIS设备由于具有占地面积小、可靠性高、受外界环境影响小等相关优点，因此在电力系统当中也得到了广泛的应用。

近些年来，为了能够维持电力系统的稳定运行和满足市场需求，各种电压等级的GIS设备也相继诞生。

但近些年来，随着我国电力系统的不断发展和规划的不断完善，800千伏以上的特高压输变电项目发展也取得了十分明显的进步。

我国对于特高压电力的建设也投入了更多的资金，并重视电力设备的安全性。

在人们的生活当中，地震是一种毁灭性的突发自然灾害，其十分容易导致电力系统中相关电力设备出现损坏，所以对于特高压开关设备的抗震性能进行研究具有十分重要的现实意义，可以为电力系统的安全稳定运行提供重要的参考依据[1]。

一、理论计算分析现如今，对电力系统的设备进行抗震性能研究，主要是通过理论计算分析，并通过使用相关的分析软件，来对电力设备模拟地震计算。

而目前特高压设备结构，主要为三相分相模式，而三相设备之间主要采用无机械连接方式，所以在分析特高压设备抗震性能时，我们只需要单独分析单相设备即可。

我们可以根据特高压GIS设备的布置方式来建立起单项GIS设备模型，再对模型进行分析，而其模型不仅包含了特高压GIS设备实际运行当中所需要使用到的所有设备，而且还能够有效的对整个电站中设备的抗震性能进行反应，计算和分析结果。

变电站电气设备抗震设计规范

变电站电气设备抗震设计规范

.ICSCSEE 中国电机工程学会标准T/CSEE XXXX—YYYY变电站电气设备抗震设计规范Code for seismic design of substation electrical equipmen（征求意见稿）XXXX - XX - XX发布XXXX - XX - XX实施目次前言 (II)1 总则 (1)2 规范性引用文件 (1)3 术语和符号 (1)4 电气设备的抗震设计 (4)4.1 基本原则 (4)4.2 地震作用 (4)4.3 抗震设计与计算 (7)4.4 悬吊设备 (10)4.5 抗震试验 (11)5 设备耦联连接的抗震设计 (11)5.1 说明 (11)5.2 软导线连接的电气设备抗震设计 (11)5.3 软导线连接的电气设备净距校核 (13)5.4 硬导线连接的电气设备抗震设计 (14)6 设备安装及减隔震设计 (14)6.1 基本规定 (14)6.2 设备基础连接设计 (14)6.3 电气设备安装设计 (14)6.4 电气设备隔震与消能减震设计 (15)图4.2.1.1 地震影响系数曲线 (5)图4.4.1 悬吊设备组成部分 (10)图5.2.3 软导线的推荐形状 (13)表4.2.1-1 水平地震影响系数最大值 (5)表4.2.1-2 特征周期表 (6)表4.2.1-3 地震影响系数最大值场地调整系数 (7)表5.2.4 单分裂及双分裂软导线的等效端子力 (13)前言本标准按照《中国电机工程学会团体标准管理办法（暂行）》的要求，依据GB/T 1.1—2009《标准化工作导则第1部分：标准的结构和编写》的规则起草。

本标准制定的主要技术内容包括：——规定了适用范围（见第1章）；——明确了本标准适用的术语和定义（见第3章）；——对变电站单体设备的抗震设计提出建议（见第4章）；——对变电站设备耦联连接的抗震设计提出建议（见第5章）；——对设备安装及减隔震设计提出建议（见第6章）。

特高压主变压器套管抗震试验研究综述

特高压主变压器套管抗震试验研究综述

:5&%2-$%' I4-0 2>86*)-0)8-*)6A.2A3.2033012033*201 2)X2..:*20120,-.,+.-:.33,606>2,.644342A)?3 4+:4)-)260 X-4E34)*6O3E 20 )?33-*)?Y+-V37R6>8-*3E X2)? ,60S30)260-.S6.)-133.3,)*2,-.3Y+28>30))?3+.)*-W ?21? S6.)-13 HG5 3.3,)*2,-.3Y+28>30)13)?21? -0E ?3-SO4)*+,)+*3 X?2,? >-V32)13)?21?3*4324>2, S+.03*-:2.2)O7Q0 6*E3*)64)+EO)?34324>2,:3?-S26*6AHG5 >-20 )*-04A6*>3*:+4?201+43E 20 HG5 (+:4)-)260\ 8*6)6)O83:+4?2014X3*3)34)3E :O4324>2,42>+.-)260 4?-V201)-:.37T?3EO0->2,,?-*-,)3*24)2,46A )?3483,2>43*-0E6>X-S3-0E )?3-,,3.3*-)2604)*-20 -0E E248.-,3>30) *34860436A)?3V3O8-*)4X-46:)-203E :O)?3208+)6A4)-0E-*E )2>3?24)6*OX-S37T34)*34+.)44?6X)?-)20 )?3 4)-0E-*E )2>3?24)6*OX-S3208+)6A$7! # E34210 :-42,-,,3.3*-)260 6A1*6+0E >6)260 )?34)*301)? 6A)?3 :+4?201>33)4)?3*3Y+2*3>30)46A4324>2,E34210)?3>6+0)201A.-013-0E ,6003,)3E ,6>86030)-*313)?21? 4324>2,S+.03*-:2.2)OX?2,? 033E3E )6:34)*301)?30 20 E34210 4)-137 ;#<='28&'+.)*-W?21? S6.)-13 >-20 )*-04A6*>3* :+4?201 EO0->2,,?-*-,)3*24)2,4 4324>2,*3486043

变电站电力设施抗震措施研究现状与发展趋势_程永锋

变电站电力设施抗震措施研究现状与发展趋势_程永锋

2008年11月Power System Technology Nov. 2008 文章编号：1000-3673（2008）22-0084-06 中图分类号：TM75 文献标志码：A 学科代码：470⋅4054变电站电力设施抗震措施研究现状与发展趋势程永锋，朱全军，卢智成（中国电力科学研究院，北京市宣武区 100055）Progress and Development Trend on Seismic Measures of Electric PowerEquipments in Transformer SubstationCHENG Yong-feng，ZHU Quan-jun，LU Zhi-cheng（China Electric Power Research Institute，Xuanwu District，Beijing 100055，China）ABSTRACT: The damaged types and reasons of electric power facilities in transformer substation home and abroad under destructive earthquake were summarized. The two kinds of seismic-resistant measures were put forward to deal with the damage of the electric power facilities. The first measure is the traditional seismic-resistant design way that the strength and stiffness of the building and important electric equipments in the building and other facilities are strengthened against the earthquake action, and the measure has already taken a great role against strong earthquake action in the past decades. But the measure can’t ensure the basal function of the building and operating of other important equipments in the building under pre-defined rating strong earthquake. The second measure that adopts isolating technology gets more and more attention. The operating principle of the measure is that the isolating apparatuses between the super-structure and the base or other affiliated apparatuses on the building firstly carries out energy-dissipating action and dissipates a lot of inputting earthquake energy under strong earthquake action, then only less energy was input to super-structure of the building or other electric power facilities so that it can protect the building and equipments in the building or other facilities. Although the isolating technology is widely used in civil building, but it is difficult to be applied in electric power facilities for a lot of puzzles existing in application. It has important and practical significance to carry out isolating application research of electric power facilities in transformer substation.KEY WORDS: electric power facilities; seismic-resistant measure; isolating measure; substation摘要：综述了国内外典型变电站电力设施在地震灾害中的破坏情况，总结了其破坏的类型和原因，分析了目前国内外采用的两种抗震措施：第一种是传统的加强建(构)筑物和其他电力设施自身的强度、刚度，来抵抗地震作用，且这种抗震措施在过去抗地震灾害中发挥了巨大作用，但是这种抗震措施在遭遇到设定范围的“强烈地震”作用时，尽管建(构)筑物可以保证不倒，却难以保证建(构)筑物内部重要电力设施的完好，并且此时建(构)筑物已经丧失了基本功能；第二种为目前逐渐受到重视的一种抗震措施，即采用隔震减震措施，通过隔震装置或其他附属装置在地震作用下率先进入消能或耗能状态，消耗掉大量的地震能量，只有少量的地震能量输入到建(构)筑物及其内部重要电力设施上，从而避免电力设施的破坏，使其在强烈地震作用下依然可以正常运行。

1000kV特高压变电站一次设计及继电保护

1000kV特高压变电站一次设计及继电保护

1000kV特高压变电站一次设计及继电保护
1000kV 特高压变电站一次设计及继电保护特高压输电是我国将来输电技术的一个重要趋向, 作为整个电力系统的重要基础 , 特高压变电站在电力系统电压变化和调理过程中肩负侧重要的责任, 在输电中发挥着不行代替的作用。

跟着变电站规模的不停扩大, 用户对供电质量的要求也愈来愈高 , 为认识决上述问题 , 建设特高压变电站成为将来电网建设中需要
解决的重要课题。

本文对某地域 1000kV 特高压变电站一次系统设计, 其设计依照是联合电网运转方式的特色, 对主变压器和无功赔偿的方式进行选择, 要点对电气主接线、电气主设施和配电装置的选择等几个方面进行详尽研究。

以此确立一次系统的设计方案保证变电站的安全稳固运转。

本文第一进行变压器的设计 , 介绍了短路电压百分数的选择及无功赔偿的计算方法, 要点进行变
压器保护配置 , 包含方案设计及整定计算, 并介绍了有载调压变压器差动保护自
适应算法 , 并进行整定计算及仿真考证。

而后 , 经过对主接线方案的比较, 选择合理的接线方式。

最后达成了设施选型工作, 将设计思想集于一体 , 设计了配电装置、防雷、全站接地网等部分 , 从而达成了电气一次系统的设计。

差别于高压超高压变电站, 本文侧重设计了变压器和线路的继电保护, 详尽剖析了特高压变压器短路电压百
分数的影响。

各部分设计侧重考虑特高压问题, 进行特高压变电站一次系统的设计。

文章最后总结了 1000 千伏变电站一次系统设计。

提出了论文的缺点即新技
术的应用不足状况 , 并对变电站将来发展和美好远景进行了展望。

1 / 1。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1000kV交流特高压变电站电气设备抗震设计研究
作者：芦海波
来源：《电子乐园·中旬刊》2020年第09期
摘要：特高压交流变电站在电网中具有非常重要的地位，如果地震造成特高压电气设备的损坏，将造成非常大的影响。

本文研究了高烈度地震区1000kV特高压变电站电气设抗震设计，提出了在电力设备选型、电力设备基础及支架抗震设计、设备引线设计等方面的电气抗震设计措施。

关键词：特高压;变电站;抗震;研究
0 引言
特高压1000kV交流电网在当今社会中具有重要的地位，一旦地震中遭到破坏，就会造成严重的社会影响和难以估量的经济损失。

因此，在特高压1000kV变电站建设过程中，抗震设计不容忽视。

本文对变电站电气设备地震破坏的原因进行分析，针对变电站抗震薄弱环节，提出变电站电气抗震设计建议。

1 变电站电气设备震害原因情况及破坏特点
1.1主变压器
变压器是变电站中重要的设备之一，是由铁心、绕组、绝缘、引线、油箱、相应组件装配完成以后，再注入变压器油而构成。

在历次地震灾害中，主变压器是极易损部件。

主变压器的震害主要表现为：本体脱轨或倾倒、套管根部断裂、地基沉陷、漏油、其它本体附件（散热器和潜油泵等）损坏等[2]。

1.2电瓷型高压电气设备
此类设备外绝缘部分一般都细长且为瓷套或瓷柱。

包括：断路器、隔离开关、电压互感器，电流互感器、支柱绝缘子、GIS套管、避雷器等。

这类设备在历次大地震中均有损坏。

震害主要为瓷柱断裂，断裂大多发生在瓷柱的根部[2]。

1.3屏柜类电气设备
主要包括开关柜、配电屏、控制屏、继电保护屏及通信、交换机等设备。

这类设备震害的主要原因是未采取可靠的固定措施，使设备在地震中发生位移或倾倒。

蓄电池大多因为其浮放在支撑木架或基础平台上，导致蓄电池移位、倾倒或跌落摔坏[2]。

2 国内变电站电气设施抗震研究进展
在变压器抗震研究方面，国内外学者多采用有限元分析方法研究变压器的抗震问题。

2005年郭振岩对110kV变压器进行了地震时的动力响应分析，研究结果表明结构的自振频率超过10Hz，变压器油对受力情况有较大影响[7]。

在電瓷型设备抗震研究领域，1999年张伯艳等以500 kV断路器为研究对象，计算了该设备在静力和地震作用下设备瓷柱根部的应力，并以此分析了该产品的抗震性能[10]。

2004年李哑琦等分析了导线对电气设备抗震性能的影响，结果表明设备间的连接导线会加大设的地震反应力[11]。

2.1试验研究方面
目前国内多所机构及院校均具有地震模拟试验台，可进行大型高压电气设备的抗震试验。

在1000kV北京东、1000kV潍坊特高压变电站设计中，对全站各电压等级的电气设备均进行了真型抗震试验，对设备的抗震能力进行了试验验证。

3.1000kV特高压变电站电气抗震设计
为提高变电站电力设施抗震能力，减少地震灾害损失，本文对变电站建、构筑物及电气设备地震破坏的原因进行分析，针对变电站抗震薄弱环节，提出变电站抗震设计建议。

3.1 特高压电力设施抗震设防标准
电气设施在材料、结构、功能与建筑物有着本质区别，国内的震害显示，变电站中电气设施的损坏程度要大于建筑物。

因此有必要针对电气设施采用与建筑物不同的抗震设防标准。

1000kV变电站的抗震设防烈度或地震动参数执行国家标准《中国地震动参数区划图》GB 18306的有关规定。

抗震设防烈度6 ～8度地区新建、扩建的1000kV变电站内电气设施，按抗震设防烈度提高1度进行抗震设防，开展了地震安全性评价的工程，按50年超越概率2%标准考虑。

当遭受到该抗震设防烈度及以下的地震影响时，不应损坏，能继续使用。

当遭受到高于本地区抗震设防烈度的罕遇地震影响时，可能发生损坏，经一般性修理仍可继续使用。

对新型设备或改型较大的设备，应采用振动台试验验证其抗震能力;对不具备整体试验条件的设备及通过试验且改型不大的设备，可采用部分试验或试验与分析相结合的方法进行抗震检验[14]。

3.2 电气设备选型优化
电气设备的选型是进行电气设备抗震设计的重要前提，为了减小电气设备在地震时受到破坏，应合理地进行设备选型。

电力设备首先选用设备重心低，顶部重量轻等有利于抗震的结构形式的电力设备。

1000kV主变、高抗套管高度尽量降低，套管采用直立式，采用独立的散热器及油枕支架。

加强套管与本体连接法兰部位的强度。

1000kV、500kV设备宜选用抗震性能较好的GIS（HGIS）设备，GIS（HGIS）断路器、母线宜低位布置;110kV设备宜选用抗震性能较好的GIS（HGIS）设备。

隔离开关选择三柱水平旋转式，顶部重量受力更稳定和平衡，因此抗震性能更好。

110kV 框架式电容器的电容器塔采用八支腿设计，并采用高强度支柱绝缘子。

复合套管抗震性能较好，可作为瓷套管的替代方案。

3.3 电气设备布置优化
综合考虑设备的抗震、受力、金具制造、施工的难度以及美观度等， 1000kV高抗回路采用抗震性能较好的四元件方案，系统由GIS套管、避雷器、电压互感器和高抗套管组成，设备连接采用管母硬连接。

1000kV主变进线回路避雷器直接从跨线引接，减小设备间的相互耦合作用力。

500kV GIS设备采用“一字型”布置方案。

110kV配电装置管型母线可采用悬吊式，避免因瓷质棒式支柱绝缘子引起的管母破坏。

110kV干式空心并联电抗器采用低位布置，并加装用非磁性材质的围栏。

110kV串联电抗器适当降低支架高度，需要时加装围栏保护，围栏采用非磁性材质。

4.结论
对于高烈度地震区的特高压变电站，重要电气设备和易震损电气设备在设计中要合理选型，尽量选择抗震性能较好的组合电器;对瓷套管类的电气设备，应选择高强度瓷套管并采取减震措施。

设备支架的设计应考虑支架的动力放大系数，使结构模型更符合实际。

另外，还需要在设备布置上采用低式布置等一系列措施，加强特高压变电站抗震安全。

参考文献
[1]四川电力试验研究院.汶川大地震四川电网电气设备受损情况报告[R].成都：四川电力试验研究院，2008.
[2]周世平.5·12汶川大地震变压器损坏情况分析[J].湖北电力，2008，32（4）：1-4.
[3]朱瑞民，李东亮，齐立忠等.变电玷地震灾害分析与抗震设计[J].电力建设，2013，34卷（4）：14-18.
[4]文波，牛荻涛，赵鹏.变电站抗震性能研究综述[J].工程抗震与加固改造，2007，29（6）：73-77.。
