螺杆压缩机原理设计及应用

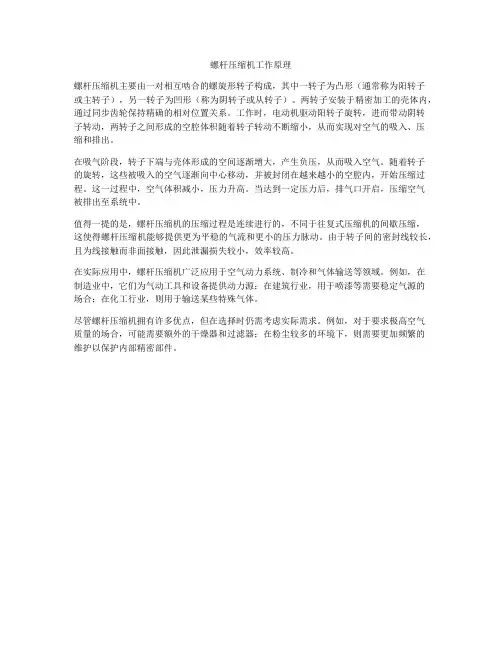

螺杆压缩机工作原理
螺杆压缩机主要由一对相互啮合的螺旋形转子构成，其中一转子为凸形（通常称为阳转子
或主转子），另一转子为凹形（称为阴转子或从转子）。

两转子安装于精密加工的壳体内，通过同步齿轮保持精确的相对位置关系。

工作时，电动机驱动阳转子旋转，进而带动阴转
子转动，两转子之间形成的空腔体积随着转子转动不断缩小，从而实现对空气的吸入、压
缩和排出。

在吸气阶段，转子下端与壳体形成的空间逐渐增大，产生负压，从而吸入空气。

随着转子
的旋转，这些被吸入的空气逐渐向中心移动，并被封闭在越来越小的空腔内，开始压缩过程。

这一过程中，空气体积减小，压力升高。

当达到一定压力后，排气口开启，压缩空气
被排出至系统中。

值得一提的是，螺杆压缩机的压缩过程是连续进行的，不同于往复式压缩机的间歇压缩，
这使得螺杆压缩机能够提供更为平稳的气流和更小的压力脉动。

由于转子间的密封线较长，且为线接触而非面接触，因此泄漏损失较小，效率较高。

在实际应用中，螺杆压缩机广泛应用于空气动力系统、制冷和气体输送等领域。

例如，在
制造业中，它们为气动工具和设备提供动力源；在建筑行业，用于喷漆等需要稳定气源的
场合；在化工行业，则用于输送某些特殊气体。

尽管螺杆压缩机拥有许多优点，但在选择时仍需考虑实际需求。

例如，对于要求极高空气
质量的场合，可能需要额外的干燥器和过滤器；在粉尘较多的环境下，则需要更加频繁的
维护以保护内部精密部件。

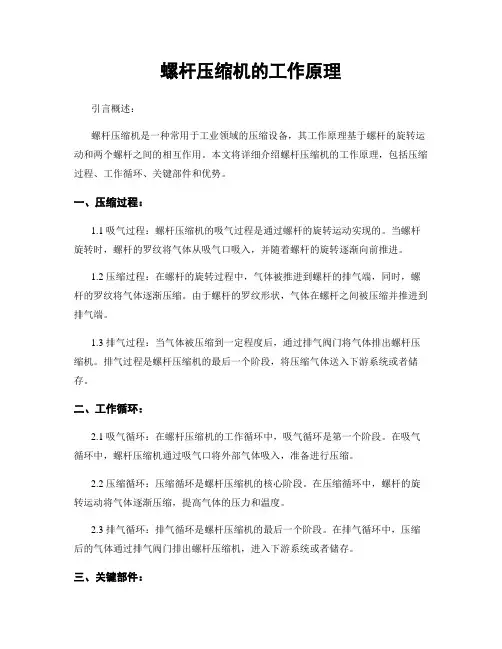

螺杆压缩机的工作原理引言概述：螺杆压缩机是一种常用于工业领域的压缩设备，其工作原理基于螺杆的旋转运动和两个螺杆之间的相互作用。

本文将详细介绍螺杆压缩机的工作原理，包括压缩过程、工作循环、关键部件和优势。

一、压缩过程：1.1 吸气过程：螺杆压缩机的吸气过程是通过螺杆的旋转运动实现的。

当螺杆旋转时，螺杆的罗纹将气体从吸气口吸入，并随着螺杆的旋转逐渐向前推进。

1.2 压缩过程：在螺杆的旋转过程中，气体被推进到螺杆的排气端，同时，螺杆的罗纹将气体逐渐压缩。

由于螺杆的罗纹形状，气体在螺杆之间被压缩并推进到排气端。

1.3 排气过程：当气体被压缩到一定程度后，通过排气阀门将气体排出螺杆压缩机。

排气过程是螺杆压缩机的最后一个阶段，将压缩气体送入下游系统或者储存。

二、工作循环：2.1 吸气循环：在螺杆压缩机的工作循环中，吸气循环是第一个阶段。

在吸气循环中，螺杆压缩机通过吸气口将外部气体吸入，准备进行压缩。

2.2 压缩循环：压缩循环是螺杆压缩机的核心阶段。

在压缩循环中，螺杆的旋转运动将气体逐渐压缩，提高气体的压力和温度。

2.3 排气循环：排气循环是螺杆压缩机的最后一个阶段。

在排气循环中，压缩后的气体通过排气阀门排出螺杆压缩机，进入下游系统或者储存。

三、关键部件：3.1 螺杆：螺杆是螺杆压缩机的核心部件，通过其旋转运动和罗纹形状实现气体的压缩和推进。

3.2 排气阀门：排气阀门用于控制压缩后的气体的排放，确保压缩机的正常工作。

3.3 冷却系统：螺杆压缩机在工作过程中会产生大量的热量，冷却系统用于降低温度，保证螺杆压缩机的稳定工作。

四、优势：4.1 高效性：螺杆压缩机在压缩过程中几乎没有压缩损失，能够实现高效的气体压缩。

4.2 低噪音：相比于其他类型的压缩机，螺杆压缩机的噪音较低，适合于噪音敏感的环境。

4.3 可靠性：螺杆压缩机结构简单，运行稳定，故障率较低，能够长期稳定工作。

五、结论：螺杆压缩机是一种高效、低噪音、可靠的压缩设备，其工作原理基于螺杆的旋转运动和罗纹形状。

螺杆压缩机制冷原理
螺杆压缩机是一种常用于制冷系统中的压缩机，其工作原理如下：
1. 压缩腔：螺杆压缩机由一个固定螺杆和一个可旋转螺杆组成，两个螺杆的螺线互为对侧但不相切。

它们之间的间隙称为压缩腔。

当两个螺杆一起旋转时，使得压缩腔的体积逐渐变小。

2. 吸气：在压缩机启动时，可旋转螺杆与固定螺杆之间的间隙会形成一个吸气腔。

随着旋转，吸气腔与压力较低的外部环境相连，气体从外部自然吸入吸气腔中。

3. 压缩：当可旋转螺杆继续旋转，吸气腔会逐渐封闭并使其体积减小，从而将气体压缩到更高的压力。

4. 排气：在压缩完成后，可旋转螺杆与固定螺杆之间的间隙形成一个排气腔。

此时，气体被推入此排气腔，并随着螺杆旋转逐渐被排出系统。

5. 循环：上述步骤会循环进行，使得气体不断被吸入、压缩和排出系统。

这样，通过不断循环便可以实现制冷效果。

螺杆压缩机制冷原理简单明了，其主要通过压缩气体来提升气体的压力和温度，并通过不断循环将热量从制冷区域排出，从而实现冷却效果。

螺杆式空气压缩机原理
螺杆式空气压缩机是一种利用螺杆的运动来压缩空气的设备。

它工作时类似于汽车发动机中的活塞往返式压缩机，但是它的工作原理略有不同。

螺杆式空气压缩机工作原理主要分为四个步骤：
第一步，空气被吸入进入螺杆压缩室。

当一对旋转齿轮在螺杆压缩室内旋转时，它们会扭曲空气，并将它们向前推入小的压缩接室中。

由于螺杆的双螺旋形状，空气被迫被压缩而移动向前。

此时，由于两个齿轮之间的往返运动，气体被一层接一层地压缩。

第二步，由于空气中的压力增加，温度也会随之增加。

这是因为这些气体被压缩在一个越来越小的空间中。

如果没有及时处理，这个温度可能会很高，对设备造成损坏。

因此，在一些设计中，可以通过冷却废气来降低温度。

第三步，当气体压缩到最小的压缩接室时，压缩部分即结束。

这时的空气压力较高，可以用于许多应用，如在工业制造中为供气、涂装或激光切割等提供动力。

第四步，气体被排出，回到环境中。

在排放之前，可能需要将其冷却或过滤。

一些设备可以将回收废气送回螺杆压缩室中，并将其压缩到压缩机的进口压力。

这可以增加压缩机的效率，并减少制冷的成本。

螺杆式空气压缩机的工作原理在节能及高效方面拥有极佳的表现。

由于不涉及阀门、活塞、连杆等部件，这种压缩机具有高效节能、噪音
低、维护方便等优点，被广泛应用于制氧机、涂装机、气动工具等领域。

螺杆式空气压缩机是一种常见的空气压缩设备，常用于工业生产和制造过程中。

它通过螺杆的旋转运动，将空气吸入并压缩，然后输出高压空气。

在这篇文章中，将详细介绍螺杆式空气压缩机的工作原理。

一、工作原理概述1. 空气吸入阶段螺杆式空气压缩机的工作原理类似于双螺杆泵。

空气通过吸气过滤器被引入压缩机内部。

螺杆通过旋转将空气吸入螺杆之间的空隙中。

在这个阶段，空气被逐渐压缩为高压空气。

2. 空气压缩阶段随着螺杆的旋转，空气被推入螺杆的不断缩小的空间中，这样可以使空气逐渐被压缩。

通过不断的旋转和压缩，空气的压力和温度在螺杆内部逐渐增加。

3. 空气排放阶段压缩好的空气通过出口管道被排放出来。

这时，压缩机内部的压力会随之降低，然后重复上述的吸气-压缩-排放的工作循环。

二、具体工作原理分析1. 双螺杆的配合螺杆式空气压缩机通常由两个螺杆组成，分别为主动螺杆和被动螺杆。

这两个螺杆通过对啮合，形成一定的螺旋线，使空气在两个螺杆之间被压缩。

2. 空气密封为了保证工作的高效和安全，螺杆式空气压缩机内部有着非常严格的空气密封要求。

通常在螺杆与外壳之间会设置密封垫，以避免空气泄漏。

3. 过滤净化在空气压缩过程中，空气中会携带一定的杂质和水分。

在空气吸入阶段，通常会设置过滤器进行过滤和净化处理，以保证输出的高压空气的质量。

4. 冷却系统由于压缩过程会产生大量的热量，螺杆式空气压缩机内部通常会设置冷却系统，进行空气冷却和降温，以避免过热而造成设备损坏。

5. 控制系统为了确保设备的稳定工作和高效运行，螺杆式空气压缩机通常会配备智能控制系统。

这种控制系统可以对设备的各项参数进行实时监测和调整，以满足不同工况下的需求。

三、应用领域螺杆式空气压缩机由于其高效、稳定和可靠的特性，被广泛应用于各个领域。

比如制造业中的汽车制造、机械加工、食品加工等环节；建筑业中的混凝土喷射、隧道施工等工程；以及化工、医药、电子等行业中的生产制造过程。

总结：螺杆式空气压缩机以其独特的工作原理和卓越的性能，在各个领域的应用中发挥着重要作用。

螺杆压缩机的工作原理引言概述：螺杆压缩机是一种常见的压缩机类型，广泛应用于工业领域。

本文将详细介绍螺杆压缩机的工作原理，包括其结构、工作过程以及应用领域。

正文内容：1. 螺杆压缩机的结构1.1 主要组成部分螺杆压缩机主要由主轴、螺杆、定子、滑动轴承和控制系统等组成。

主轴是螺杆的核心部分，螺杆则负责压缩气体。

定子则用于固定螺杆和主轴。

1.2 工作原理螺杆压缩机通过两个相互啮合的螺杆来实现气体的压缩。

当螺杆转动时，气体被吸入螺杆的进气口，然后在螺杆的作用下逐渐被压缩。

最后，压缩后的气体通过出气口排出。

1.3 结构特点螺杆压缩机具有结构简单、运行平稳、噪音低、体积小等特点。

其主要优势在于能够实现高效率的气体压缩，并且适用于各种气体。

2. 螺杆压缩机的工作过程2.1 吸气过程当螺杆转动时，吸气过程开始。

气体通过进气口进入螺杆，同时受到螺杆的压缩作用，气体的体积逐渐减小。

2.2 压缩过程在螺杆的作用下，气体逐渐被压缩。

螺杆的旋转运动将气体推向螺杆的出气口，同时使气体的压力逐渐增加。

2.3 排气过程当气体被压缩到一定程度后，通过出气口排出。

此时，气体已经达到所需的压缩状态。

3. 螺杆压缩机的应用领域3.1 工业制冷螺杆压缩机广泛应用于工业制冷领域。

其高效率的压缩能力使其成为制冷系统中的重要组成部分。

3.2 石油化工螺杆压缩机在石油化工领域中也有广泛的应用。

它可以用于气体输送、气体增压以及炼油过程中的气体压缩等。

3.3 空气压缩螺杆压缩机还可以用于空气压缩领域。

例如，工业生产中常用的空气压缩机就采用了螺杆压缩机的原理。

总结：综上所述，螺杆压缩机是一种结构简单、工作效率高的压缩机。

它通过两个相互啮合的螺杆来实现气体的压缩，具有广泛的应用领域，包括工业制冷、石油化工和空气压缩等。

螺杆压缩机的工作原理和结构特点使其成为工业领域中不可或缺的设备。

螺杆式压缩机制冷的工作原理螺杆式压缩机是一种常用的制冷设备，它通过螺杆转子的旋转来实现压缩气体，从而达到制冷的目的。

螺杆式压缩机的工作原理如下：1. 吸气过程：螺杆式压缩机的吸气过程是通过两个螺杆转子的相互啮合来完成的。

当螺杆转子旋转时，两个转子之间形成的螺旋槽会逐渐扩大，使得压缩腔的体积增大，从而形成负压。

负压使得外界的气体进入到压缩腔内，完成吸气过程。

2. 压缩过程：当压缩腔内充满气体后，螺杆转子继续旋转，螺旋槽逐渐缩小，使得压缩腔的体积减小。

随着体积的减小，气体分子之间的距离也逐渐缩小，气体分子之间的碰撞频率增加，从而使气体分子的平均动能增加，气体温度也随之升高。

同时，由于气体体积减小，气体分子的密度也增大，压力也随之增加。

这样，压缩腔内的气体就完成了压缩过程。

3. 排气过程：当压缩腔内的气体达到一定压力后，压缩机会打开排气阀门，将高压气体排出。

在排气过程中，螺杆转子继续旋转，导致螺旋槽的体积进一步缩小，压缩腔内的气体被逐渐压缩，气体温度也进一步升高。

排气阀门的打开使得气体可以顺利排出。

4. 冷却过程：在压缩过程中，气体的温度升高，需要通过冷却来降低温度。

螺杆式压缩机通常会使用冷却水或冷却剂来对压缩腔进行冷却。

冷却剂会通过冷却器与压缩腔进行热交换，将压缩腔内气体的热量带走，从而降低气体的温度。

5. 控制过程：螺杆式压缩机的工作需要通过控制系统来进行调节。

控制系统可以根据制冷需求来调节螺杆转子的旋转速度和压缩腔的容积，从而控制压缩机的制冷能力。

控制系统还可以监测压缩机的运行状态，及时发现故障并进行报警。

总结起来，螺杆式压缩机通过螺杆转子的旋转来实现气体的压缩，从而达到制冷的目的。

它具有结构简单、制冷效果好、运行稳定等优点，在工业和商业领域都有广泛应用。

随着技术的不断发展，螺杆式压缩机在节能减排、提高效率等方面也有了更多的创新和应用。

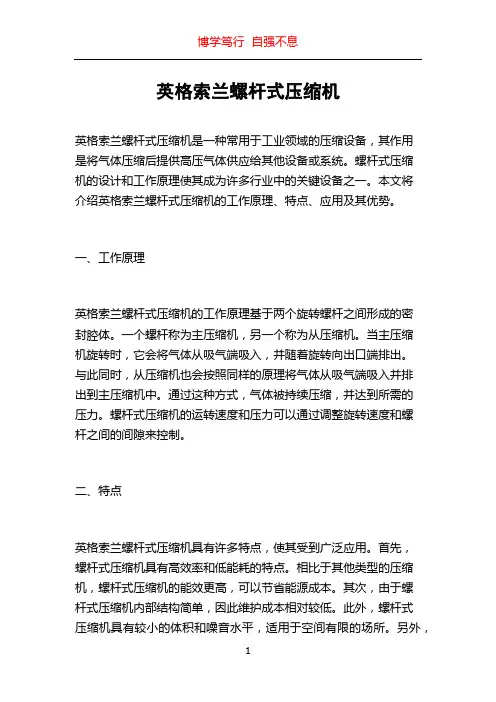

英格索兰螺杆式压缩机英格索兰螺杆式压缩机是一种常用于工业领域的压缩设备，其作用是将气体压缩后提供高压气体供应给其他设备或系统。

螺杆式压缩机的设计和工作原理使其成为许多行业中的关键设备之一。

本文将介绍英格索兰螺杆式压缩机的工作原理、特点、应用及其优势。

一、工作原理英格索兰螺杆式压缩机的工作原理基于两个旋转螺杆之间形成的密封腔体。

一个螺杆称为主压缩机，另一个称为从压缩机。

当主压缩机旋转时，它会将气体从吸气端吸入，并随着旋转向出口端排出。

与此同时，从压缩机也会按照同样的原理将气体从吸气端吸入并排出到主压缩机中。

通过这种方式，气体被持续压缩，并达到所需的压力。

螺杆式压缩机的运转速度和压力可以通过调整旋转速度和螺杆之间的间隙来控制。

二、特点英格索兰螺杆式压缩机具有许多特点，使其受到广泛应用。

首先，螺杆式压缩机具有高效率和低能耗的特点。

相比于其他类型的压缩机，螺杆式压缩机的能效更高，可以节省能源成本。

其次，由于螺杆式压缩机内部结构简单，因此维护成本相对较低。

此外，螺杆式压缩机具有较小的体积和噪音水平，适用于空间有限的场所。

另外，螺杆式压缩机还具有较大的输出容量范围，可适应不同规模的工业应用。

三、应用英格索兰螺杆式压缩机在许多工业领域中得到广泛应用。

其中最常见的应用是空压机系统。

螺杆式压缩机可以提供高效、稳定的气体压力，满足各种空压机系统的要求。

此外，螺杆式压缩机也广泛用于制冷系统和冷冻设备中。

其稳定的气体压力和高效的压缩能力使其成为这些系统的理想选择。

此外，螺杆式压缩机还用于输送气体、工业喷涂设备以及高压气体存储系统等。

四、优势英格索兰螺杆式压缩机相比于其他类型的压缩机具有许多优势。

首先，具有高效率和低能耗的特点，可以节省能源成本。

其次，螺杆式压缩机的设计使其具有较小的体积和噪音水平，适用于空间有限的环境。

此外，螺杆式压缩机还可以提供稳定的气体压力和较大的输出容量范围，满足不同工业应用的需求。

最后，螺杆式压缩机的维护成本相对较低，使用寿命较长。

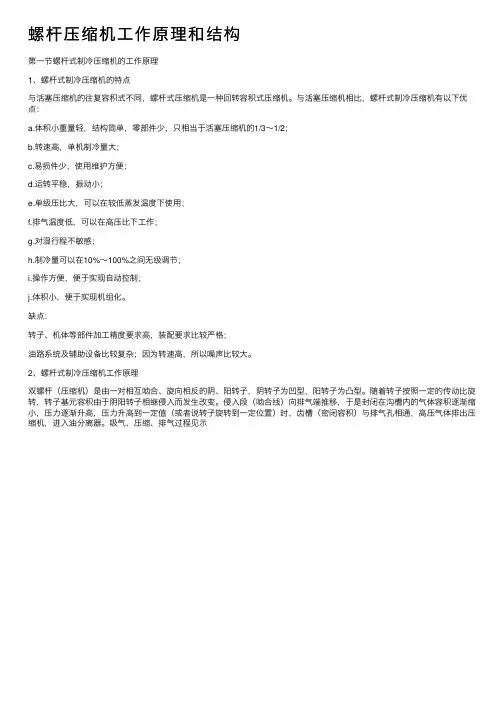

螺杆压缩机⼯作原理和结构第⼀节螺杆式制冷压缩机的⼯作原理1、螺杆式制冷压缩机的特点与活塞压缩机的往复容积式不同，螺杆式压缩机是⼀种回转容积式压缩机。

与活塞压缩机相⽐，螺杆式制冷压缩机有以下优点：a.体积⼩重量轻，结构简单，零部件少，只相当于活塞压缩机的1/3～1/2；b.转速⾼，单机制冷量⼤；c.易损件少，使⽤维护⽅便；d.运转平稳，振动⼩；e.单级压⽐⼤，可以在较低蒸发温度下使⽤；f.排⽓温度低，可以在⾼压⽐下⼯作；g.对湿⾏程不敏感；h.制冷量可以在10%～100%之间⽆级调节；i.操作⽅便，便于实现⾃动控制；j.体积⼩，便于实现机组化。

缺点：转⼦、机体等部件加⼯精度要求⾼，装配要求⽐较严格；油路系统及辅助设备⽐较复杂；因为转速⾼，所以噪声⽐较⼤。

2、螺杆式制冷压缩机⼯作原理双螺杆（压缩机）是由⼀对相互啮合、旋向相反的阴、阳转⼦，阴转⼦为凹型，阳转⼦为凸型。

随着转⼦按照⼀定的传动⽐旋转，转⼦基元容积由于阴阳转⼦相继侵⼊⽽发⽣改变。

侵⼊段（啮合线）向排⽓端推移，于是封闭在沟槽内的⽓体容积逐渐缩⼩，压⼒逐渐升⾼，压⼒升⾼到⼀定值（或者说转⼦旋转到⼀定位置）时，齿槽（密闭容积）与排⽓孔相通，⾼压⽓体排出压缩机，进⼊油分离器。

吸⽓、压缩、排⽓过程见⽰压⽐相同或接近的，才能获得节能。

常⽤的调节内压⽐的办法有：更换具有不同开⼝位置的滑阀（滑阀上开有径向排⽓⼝），通过改变排⽓⼝位置来改变内压⽐；采⽤具有可以调节内容积⽐的压缩机（可调内容积⽐螺杆压缩机）。

第⼆节螺杆式压缩机的结构螺杆制冷压缩机⼀般可分为机体部件、转⼦部件、滑阀部件、轴封部件和联轴器部件。

1)机体部件机体部件主要是由机体、吸⽓端座、吸⽓端盖排⽓端座、排⽓端盖及轴封压盖等零件组成。

机体：机体内设有∞字形空腔，容纳转⼦，是压缩机的⼯作汽缸。

机体内腔上部设有径向吸⽓⼝。

机体下部有⼀部分缸壁被镗掉⽤于放置滑阀。

要使压缩机压缩⽓体的效率⾼，就要求机体孔与转⼦之间的间隙必须严格保证。

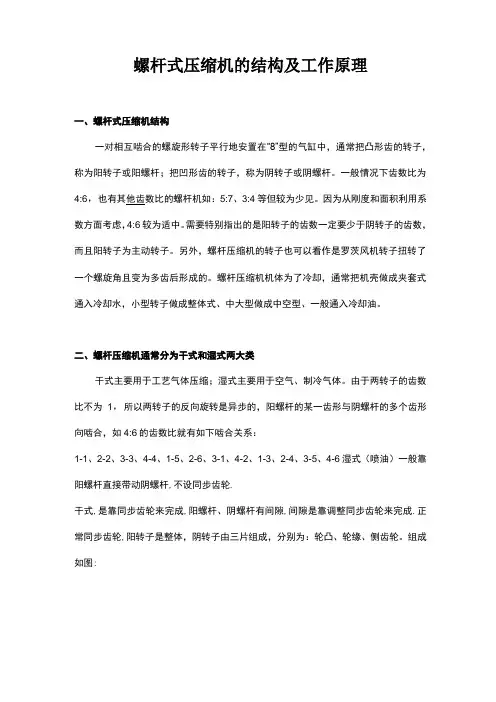

螺杆式压缩机的结构及工作原理一、螺杆式压缩机结构一对相互啮合的螺旋形转子平行地安置在“8”型的气缸中，通常把凸形齿的转子，称为阳转子或阳螺杆；把凹形齿的转子，称为阴转子或阴螺杆。

一般情况下齿数比为4:6，也有其他齿数比的螺杆机如：5:7、3:4等但较为少见。

因为从刚度和面积利用系数方面考虑，4:6较为适中。

需要特别指出的是阳转子的齿数一定要少于阴转子的齿数，而且阳转子为主动转子。

另外，螺杆压缩机的转子也可以看作是罗茨风机转子扭转了一个螺旋角且变为多齿后形成的。

螺杆压缩机机体为了冷却，通常把机壳做成夹套式通入冷却水，小型转子做成整体式、中大型做成中空型、一般通入冷却油。

二、螺杆压缩机通常分为干式和湿式两大类干式主要用于工艺气体压缩；湿式主要用于空气、制冷气体。

由于两转子的齿数比不为1，所以两转子的反向旋转是异步的，阳螺杆的某一齿形与阴螺杆的多个齿形向啮合，如4:6的齿数比就有如下啮合关系：1-1、2-2、3-3、4-4、1-5、2-6、3-1、4-2、1-3、2-4、3-5、4-6湿式（喷油）一般靠阳螺杆直接带动阴螺杆,不设同步齿轮.干式,是靠同步齿轮来完成,阳螺杆、阴螺杆有间隙,间隙是靠调整同步齿轮来完成.正常同步齿轮,阳转子是整体，阴转子由三片组成，分别为：轮凸、轮缘、侧齿轮。

组成如图:I耶以人三、螺杆压缩机工作原理1.吸气过程：初时气体经吸气孔口分别进入阴阳螺杆的齿间容积，随着转子的回转，这两个齿间容积各自不断扩大。

当这两个容积达到最大值时，齿间容积与吸气孔口断开，吸气过程结束，需要指出的是，此时，阴阳螺杆的齿间容积彼此来连通。

2.压缩过程：转子继续回转，在阴阳螺杆齿间容积连通之前阳螺杆齿间容积中气体受阴螺杆齿的侵入气进行压缩。

经某一转角后，阴阳螺杆齿间容积连通。

（今后将此连通的阴阳螺杆齿间容积称作齿间容积对）。

呈V’字型齿间容积时，因齿的互相挤入，其容积值逐渐减少，实现气体压缩过程，直到该齿间容积对与排气孔口相连通时为止。

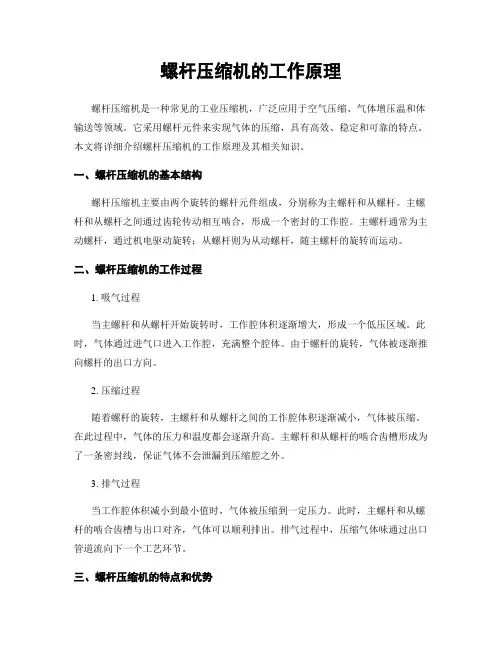

螺杆压缩机的工作原理螺杆压缩机是一种常见的工业压缩机，广泛应用于空气压缩、气体增压温和体输送等领域。

它采用螺杆元件来实现气体的压缩，具有高效、稳定和可靠的特点。

本文将详细介绍螺杆压缩机的工作原理及其相关知识。

一、螺杆压缩机的基本结构螺杆压缩机主要由两个旋转的螺杆元件组成，分别称为主螺杆和从螺杆。

主螺杆和从螺杆之间通过齿轮传动相互啮合，形成一个密封的工作腔。

主螺杆通常为主动螺杆，通过机电驱动旋转；从螺杆则为从动螺杆，随主螺杆的旋转而运动。

二、螺杆压缩机的工作过程1. 吸气过程当主螺杆和从螺杆开始旋转时，工作腔体积逐渐增大，形成一个低压区域。

此时，气体通过进气口进入工作腔，充满整个腔体。

由于螺杆的旋转，气体被逐渐推向螺杆的出口方向。

2. 压缩过程随着螺杆的旋转，主螺杆和从螺杆之间的工作腔体积逐渐减小，气体被压缩。

在此过程中，气体的压力和温度都会逐渐升高。

主螺杆和从螺杆的啮合齿槽形成为了一条密封线，保证气体不会泄漏到压缩腔之外。

3. 排气过程当工作腔体积减小到最小值时，气体被压缩到一定压力。

此时，主螺杆和从螺杆的啮合齿槽与出口对齐，气体可以顺利排出。

排气过程中，压缩气体味通过出口管道流向下一个工艺环节。

三、螺杆压缩机的特点和优势1. 高效节能：螺杆压缩机采用螺杆元件实现气体的压缩，相比于其他类型的压缩机，具有更高的压缩效率和能量利用率。

在工业生产中，螺杆压缩机可以显著降低能源消耗，实现节能减排的目标。

2. 稳定可靠：螺杆压缩机的结构简单，运行平稳，噪音低，振动小。

它具有较长的使用寿命和较低的维护成本，能够稳定可靠地工作。

3. 宽工况范围：螺杆压缩机适合于不同的工况要求，可以处理多种气体，包括空气、氮气、氢气等。

它具有较高的排气压力范围和较宽的流量范围，可以满足不同工艺的需求。

4. 灵便多样：螺杆压缩机可以根据用户的需求进行定制，包括压力、流量、功率等参数。

同时，它还可以与其他设备进行配套使用，形成完整的压缩系统。

螺杆压缩机的工作原理螺杆压缩机是一种常用的压缩机类型，它通过螺杆的旋转来实现气体的压缩。

螺杆压缩机通常由主轴、主轴上的螺杆、定子和转子等组成。

下面将详细介绍螺杆压缩机的工作原理。

1. 工作原理概述螺杆压缩机利用两个相互啮合的螺杆进行气体的压缩。

其中一个螺杆称为主动螺杆，另一个螺杆称为从动螺杆。

当主动螺杆旋转时，从动螺杆也随之旋转。

气体在螺杆的螺旋槽中被逐渐压缩，最终被排出。

2. 工作过程螺杆压缩机的工作过程可以分为吸气、压缩和排气三个阶段。

2.1 吸气阶段在吸气阶段，主动螺杆和从动螺杆分离，形成一个吸气腔。

螺杆的旋转使得吸气腔的体积逐渐增大，气体通过进气口进入吸气腔。

2.2 压缩阶段在压缩阶段，主动螺杆和从动螺杆开始啮合。

随着螺杆的旋转，气体被逐渐压缩。

螺杆的螺旋槽逐渐变窄，气体的压力也逐渐增大。

2.3 排气阶段在排气阶段，主动螺杆和从动螺杆再次分离，形成一个排气腔。

螺杆的旋转使得排气腔的体积逐渐减小，气体被排出螺杆压缩机。

3. 工作原理详解螺杆压缩机的工作原理可以通过以下几个方面来解释。

3.1 螺杆的啮合主动螺杆和从动螺杆的螺旋槽形状非常重要。

它们的螺旋槽形状决定了气体的压缩过程。

当主动螺杆和从动螺杆旋转时，它们的螺旋槽形成了一系列的密封腔。

这些密封腔逐渐移动，将气体逐渐压缩。

3.2 旋转运动主动螺杆通过电机等驱动装置进行旋转。

主动螺杆的旋转带动从动螺杆的旋转，使得两个螺杆始终保持啮合状态。

螺杆的旋转速度和方向决定了气体的压缩程度和排气量。

3.3 冷却系统螺杆压缩机在工作过程中会产生热量，因此需要一个冷却系统来降低温度。

冷却系统通常包括冷却器和冷却剂。

冷却剂通过冷却器与螺杆压缩机进行热交换，将产生的热量带走，确保螺杆压缩机的正常工作。

4. 应用领域螺杆压缩机广泛应用于工业领域中需要大量气体压缩的场合。

例如，空气压缩机、冷冻压缩机、气体增压机等都是螺杆压缩机的应用领域。

螺杆压缩机具有结构简单、工作稳定、噪音低等优点，因此受到了广泛的关注和应用。

螺杆压缩机的工作原理螺杆压缩机是一种常见的压缩机类型，广泛应用于空气压缩、制冷、冷冻和工业气体处理等领域。

它通过旋转螺杆来实现气体的压缩，具有高效、稳定、可靠的特点。

下面将详细介绍螺杆压缩机的工作原理。

1. 结构组成螺杆压缩机主要由主动螺杆和从动螺杆组成。

主动螺杆通常称为螺杆，从动螺杆通常称为螺杆套。

两个螺杆通过啮合形成一个密封的工作腔，螺杆套内壁和螺杆表面之间的间隙非常小，从而实现气体的压缩。

2. 工作过程螺杆压缩机的工作过程可以分为吸气、压缩和排气三个阶段。

（1）吸气阶段：当螺杆开始旋转时，工作腔逐渐扩大，形成一个负压区域。

气体通过吸气阀进入工作腔，充满整个腔体。

（2）压缩阶段：随着螺杆的旋转，工作腔逐渐缩小，气体被压缩。

螺杆的啮合形成的密封腔逐渐向出口方向挪移，气体被推向出口。

（3）排气阶段：当密封腔挪移到出口处时，气体被压缩到一定压力，通过排气阀排出。

3. 工作原理螺杆压缩机的工作原理基于容积压缩原理和连续工作原理。

（1）容积压缩原理：在吸气阶段，螺杆的旋转使工作腔体积逐渐增大，形成负压，气体进入腔体。

在压缩阶段，螺杆的旋转使工作腔体积逐渐减小，气体被压缩。

通过调节螺杆的转速和压缩腔的几何参数，可以实现不同压力的气体压缩。

（2）连续工作原理：螺杆压缩机的工作是连续进行的，没有冲击和振动。

螺杆的旋转提供了一个连续的压缩腔，气体在螺杆之间不断被压缩，从而实现高效的压缩。

4. 特点和应用螺杆压缩机具有以下特点和应用优势：（1）高效节能：螺杆压缩机的工作过程中没有气体的回流和节流损失，能够实现高效的气体压缩，节约能源。

（2）稳定可靠：螺杆压缩机结构简单，运行平稳，噪音低，振动小，使用寿命长。

（3）大容量范围：螺杆压缩机的容量范围广，适合于不同工况和需求。

（4）广泛应用：螺杆压缩机广泛应用于空气压缩、制冷、冷冻、工业气体处理等领域。

总结：螺杆压缩机通过旋转螺杆实现气体的压缩，工作原理基于容积压缩原理和连续工作原理。

螺杆式压缩机工作原理
螺杆式压缩机是一种用于压缩气体的设备，其工作原理基于旋转螺杆的运动。

螺杆式压缩机由两个相互啮合的螺杆组成，即主螺杆和从螺杆。

主螺杆通常带有凸起的螺纹，从螺杆则采用相应的凹槽。

当螺杆旋转时，螺纹和凹槽之间的空间逐渐减小，从而导致气体被压缩。

具体工作过程如下：当螺杆开始旋转时，室内的气体通过进气口进入螺杆的压缩腔。

随着螺杆的旋转，气体被推到螺杆的出口，同时被压缩。

在这个过程中，气体经历了一系列连续的挤压、推进和压缩。

主螺杆和从螺杆的运动是同步的，彼此之间相互啮合，形成了密封的腔室。

这种设计可以有效地防止气体泄漏，并提供更高的压缩效率。

一旦气体被完全压缩，压缩机会将其排出。

压缩机通常配备释放阀门，用于控制压力，并避免压力过高。

排放的气体可以被用于各种应用，例如工业生产和空调系统。

螺杆式压缩机的优点包括高效率、低振动和噪音、稳定的工作以及较长的使用寿命。

它们广泛应用于各种领域，特别是在大规模工业和商业环境中。

螺杆空气压缩机工作原理
螺杆空气压缩机是一种常用的压缩机类型，它基于螺杆的工作原理来将空气压
缩为更高压力。

螺杆空气压缩机通常由主轴和从动轴的两个螺杆组成，它们以高速旋转来相互啮合，将空气从进气口吸入并逐渐压缩。

工作过程中，进气口会打开，允许空气进入机内。

当主轴和从动轴开始旋转时，它们之间的螺杆齿轮将空气从进气口吸入并沿着螺杆的螺纹线逐渐向前推进。

随着螺杆齿轮的旋转，空气被不断压缩，并最终通过排气口排出。

螺杆空气压缩机的关键部件是螺杆，它们通过啮合来创建一个密闭的空间，将
空气逐渐压缩。

螺杆的设计使得机内的空气能够顺利流动，并因此减少了泄漏的可能性。

另外，螺杆机内的温度和能量也得到了相应的控制，以保证高效的压缩过程。

螺杆空气压缩机的工作原理具有以下优点：
1. 高效能：螺杆机在压缩空气的过程中能够保持较高的效率，减少能源的浪费。

2. 连续工作：螺杆机能够持续不断地压缩空气，适用于长时间和高负荷的工作
条件。

3. 低噪音：螺杆机的设计使得操作过程中噪音较低，降低了对工作环境和操作
人员的干扰。

4. 可靠性高：螺杆机的结构简单且稳定，故障率较低，维护成本相对较低。

总结而言，螺杆空气压缩机的工作原理是通过螺杆的旋转来将空气压缩，并以
高效率和可靠性运行。

它在许多行业中广泛应用，例如制造业、化工和建筑等领域，为生产和工程提供稳定的压缩空气供应。

螺杆压缩机的工作原理螺杆压缩机是一种常用的压缩机类型，广泛应用于工业领域。

它采用螺杆的旋转运动，通过不断减小螺杆之间的容积，将气体压缩为高压气体。

下面将详细介绍螺杆压缩机的工作原理。

1. 螺杆压缩机的构造螺杆压缩机由主螺杆和从螺杆组成。

主螺杆和从螺杆的齿形相互啮合，形成一个密封的螺旋腔。

螺杆通常由高强度的合金钢制成，经过精密加工而成。

2. 吸气过程当螺杆开始旋转时，螺杆的齿形将气体从吸气口吸入螺旋腔中。

随着螺杆的旋转，螺杆的齿形逐渐减小，使螺旋腔的容积逐渐减小。

在这个过程中，气体被不断压缩，同时温度也随之升高。

3. 压缩过程当气体被压缩到一定程度时，压缩腔的出口阀门打开，将压缩气体排出。

这时，从螺杆的吸气口吸入新的气体，开始下一个吸气过程。

主螺杆和从螺杆的齿形运动不断重复，将气体逐渐压缩到所需的压力。

4. 冷却过程由于气体在压缩过程中会产生热量，因此需要进行冷却。

螺杆压缩机通常采用冷却润滑剂来冷却螺杆和压缩腔，以保证压缩机的正常运行温度。

5. 排气过程当气体被压缩到所需的高压后，压缩腔的出口阀门关闭，防止气体回流。

此时，主螺杆和从螺杆的齿形将压缩气体推向排气口，将高压气体排出系统。

6. 控制系统螺杆压缩机通常配备有控制系统，用于监测和控制压缩机的运行状态。

控制系统可以监测压力、温度、润滑油的流量和压力等参数，并根据设定值进行调节，以保证压缩机的安全和稳定运行。

螺杆压缩机的工作原理可以总结为：通过螺杆的旋转运动，不断减小螺杆之间的容积，将气体压缩为高压气体。

它具有结构简单、运行稳定、压缩比高等优点，在工业领域得到广泛应用。

螺杆压缩机的工作原理螺杆压缩机是一种常见的工业压缩机，它通过螺杆的旋转来实现气体的压缩。

它具有高效、稳定、可靠的特点，广泛应用于空调、制冷、化工、石油等领域。

螺杆压缩机由两个相互啮合的螺杆组成，一个为主动螺杆，另一个为从动螺杆。

主动螺杆通常带有凸起的螺纹，而从动螺杆则具有相应的凹槽。

当螺杆旋转时，两个螺杆之间的气体被逐渐压缩。

螺杆压缩机的工作过程可以分为吸气、压缩和排气三个阶段。

下面将详细介绍每个阶段的工作原理。

1. 吸气阶段：在吸气阶段，主动螺杆和从动螺杆之间的螺纹将气体从进气口吸入。

当螺杆旋转时，气体被逐渐推向螺杆的出口方向。

由于螺杆的凸起和凹槽的设计，气体被压缩并逐渐移动到螺杆的出口。

2. 压缩阶段：在压缩阶段，气体被进一步压缩。

随着螺杆的旋转，气体被推向螺杆的出口，并在螺杆的凸起和凹槽之间被压缩。

由于螺杆的旋转，气体被逐渐推向出口，并且压力逐渐增加。

3. 排气阶段：在排气阶段，气体被推向螺杆的出口。

当气体达到所需的压力时，它会通过出口排出。

在这个过程中，螺杆的凸起和凹槽逐渐减少，使气体得以排出。

螺杆压缩机的工作原理可以通过以下几个关键参数来描述：1. 压缩比：压缩比是指螺杆压缩机在压缩阶段气体的出口压力与进口压力之比。

压缩比越大，螺杆压缩机的压缩效果越好。

2. 排气量：排气量是指螺杆压缩机在单位时间内排出的气体量。

排气量的大小决定了螺杆压缩机的工作效率。

3. 节流阀：节流阀是螺杆压缩机中的一个重要部件，用于控制气体的流量。

通过调节节流阀的开度，可以调整螺杆压缩机的排气量和压力。

4. 冷却系统：螺杆压缩机在工作过程中会产生大量的热量，因此需要一个冷却系统来降低温度。

常见的冷却方式包括水冷和风冷。

总结：螺杆压缩机通过螺杆的旋转来实现气体的压缩。

它具有高效、稳定、可靠的特点，广泛应用于各个领域。

在工作过程中，螺杆压缩机经历吸气、压缩和排气三个阶段。

通过调节压缩比、排气量、节流阀和冷却系统等参数，可以实现对螺杆压缩机的控制和调节。
