钢结构厂房电气安装的接地设计和等电位联结

浅析钢结构厂房防雷接地设计摘要：本文阐述了在满足规范的情况下，钢结构厂房利用柱内钢筋作防雷接地引下线，在车间内做等电位接地，效果比较显著，对于不同厂房建筑体系的不同，需根据实际对钢结构厂房进行防雷设计。

关键字：钢结构；接闪器；防雷设计；等电位联结；中图分类号：tu391 文献标识码：a 文章编号：正文：钢结构厂房的建筑体系钢结构厂房建筑体系中基础主要分为钢筋混凝土条形基础和钢筋混凝土独立基础两大类，前者应用于地质情况较差的场地，后者则在地质情况较好的场地使用。

施工时需预埋地脚螺栓，加垫片后和钢柱相连。

钢结构厂房建筑体系均采用预制构件，不允许现场焊接、钻孔。

主结构钢架（梁、柱）为焊接型钢或热轧型钢，以充分发挥高强度钢材的力学性能。

次结构构件（檩条：包括横向与纵向）为高强度的、均为防腐处理后的冷弯薄壁c型或z型钢，以q235和q345钢为常见，均采用螺栓与主结构钢架相连接。

钢结构厂房建筑体系（墙体、屋顶）中分为压型彩钢板体系和夹芯彩钢板体系，一般均采用自钻螺钉和檩条（沿墙檩条或屋面檩条）连接。

1）压型彩钢板是以镀锌钢板或彩色涂层钢板为基础材料，其围护板材经辊压冷弯折制成型，它的保温及隔热层为离心超细玻璃丝棉卷毡，根据规范的不同要求，可以设置不同的厚度。

此种板材可现场制作或为工厂预制成型，现场制作有利于解决大范围内面板搭接易于出现的接缝不严的情况，工厂成型制作避免了现场操作的不确定因素，另外，现场需复合使整个大面积的屋面系统（或墙面系统）成为一个整体，更加坚固、防漏、易排水、保温，而且建筑外形更加美观、统一、协调。

2）夹芯板是将彩色涂层钢板面板及底板与保温芯材通过粘接剂（或发泡）复合而成的保温复合围护板材，按保温芯材的不同可分为聚苯乙烯夹芯板、硬质聚氨脂夹芯板、岩棉夹芯板。

夹芯板一般为工厂预制，大多不宜现场生产。

围护系统连接方式一般为搭接连接或者咬合连接为主。

一般而言，墙体的做法先是砌1.2m高、厚0.24m（严寒地区厚度为0.37m）的加气混凝土砌块或者砖墙，其上采用压型彩钢板体系或者夹芯板体系。

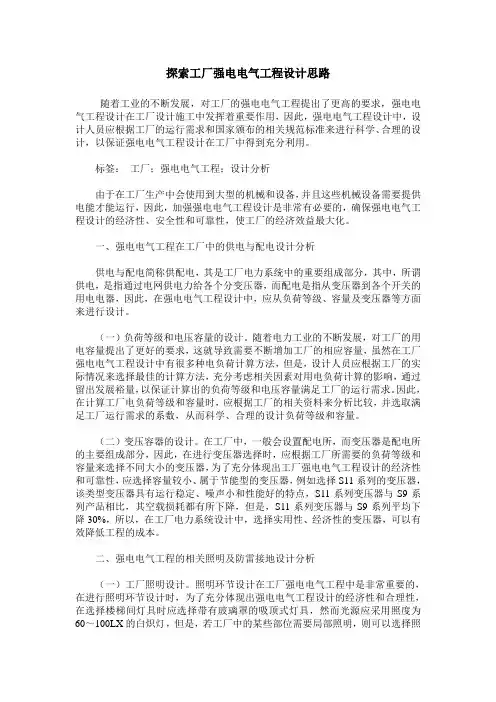

探索工厂强电电气工程设计思路随着工业的不断发展，对工厂的强电电气工程提出了更高的要求，强电电气工程设计在工厂设计施工中发挥着重要作用，因此，强电电气工程设计中，设计人员应根据工厂的运行需求和国家颁布的相关规范标准来进行科学、合理的设计，以保证强电电气工程设计在工厂中得到充分利用。

标签：工厂；强电电气工程；设计分析由于在工厂生产中会使用到大型的机械和设备，并且这些机械设备需要提供电能才能运行，因此，加强强电电气工程设计是非常有必要的，确保强电电气工程设计的经济性、安全性和可靠性，使工厂的经济效益最大化。

一、强电电气工程在工厂中的供电与配电设计分析供电与配电简称供配电，其是工厂电力系统中的重要组成部分，其中，所谓供电，是指通过电网供电力给各个分变压器，而配电是指从变压器到各个开关的用电电器，因此，在强电电气工程设计中，应从负荷等级、容量及变压器等方面来进行设计。

（一）负荷等级和电压容量的设计。

随着电力工业的不断发展，对工厂的用电容量提出了更好的要求，这就导致需要不断增加工厂的相应容量，虽然在工厂强电电气工程设计中有很多种电负荷计算方法，但是，设计人员应根据工厂的实际情况来选择最佳的计算方法，充分考虑相关因素对用电负荷计算的影响，通过留出发展裕量，以保证计算出的负荷等级和电压容量满足工厂的运行需求。

因此，在计算工厂电负荷等级和容量时，应根据工厂的相关资料来分析比较，并选取满足工厂运行需求的系数，从而科学、合理的设计负荷等级和容量。

（二）变压容器的设计。

在工厂中，一般会设置配电所，而变压器是配电所的主要组成部分，因此，在进行变压器选择时，应根据工厂所需要的负荷等级和容量来选择不同大小的变压器，为了充分体现出工厂强电电气工程设计的经济性和可靠性，应选择容量较小、属于节能型的变压器，例如选择S11系列的变压器，该类型变压器具有运行稳定、噪声小和性能好的特点，S11系列变压器与S9系列产品相比，其空载损耗都有所下降，但是，S11系列变压器与S9系列平均下降30%，所以，在工厂电力系统设计中，选择实用性、经济性的变压器，可以有效降低工程的成本。

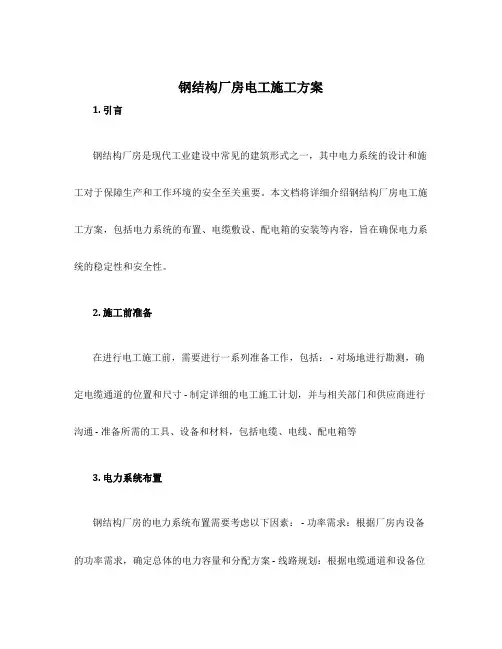

钢结构厂房电工施工方案1. 引言钢结构厂房是现代工业建设中常见的建筑形式之一，其中电力系统的设计和施工对于保障生产和工作环境的安全至关重要。

本文档将详细介绍钢结构厂房电工施工方案，包括电力系统的布置、电缆敷设、配电箱的安装等内容，旨在确保电力系统的稳定性和安全性。

2. 施工前准备在进行电工施工前，需要进行一系列准备工作，包括： - 对场地进行勘测，确定电缆通道的位置和尺寸 - 制定详细的电工施工计划，并与相关部门和供应商进行沟通 - 准备所需的工具、设备和材料，包括电缆、电线、配电箱等3. 电力系统布置钢结构厂房的电力系统布置需要考虑以下因素： - 功率需求：根据厂房内设备的功率需求，确定总体的电力容量和分配方案 - 线路规划：根据电缆通道和设备位置，规划电缆的走向、长度和规格 - 电缆通道：确定电缆通道的位置和尺寸，保证电缆布置的整齐和安全 - 接地系统：确保接地系统的可靠性，减少漏电和雷击等安全隐患4. 电缆敷设电缆敷设是电工施工的核心环节，需要注意以下事项：- 选择合适的电缆类型：根据电流负荷、环境温度和电磁干扰等因素，选择适合的电缆类型 - 敷设路径：根据电力系统布置规划，沿着电缆通道进行敷设，保持电缆的整洁和安全 - 固定方法：使用适当的固定材料和方法，固定电缆，防止电缆松动和磨损 - 标识和记录：对每条电缆进行标识和记录，方便维护和排查故障5. 配电箱安装配电箱是电力系统的重要组成部分，正确安装配电箱能够保证电力的分配和控制正常运行，注意以下事项： - 安装位置：根据电路布置规划，选择合适的位置进行配电箱的安装 - 连接线路：连接主干线路和分支线路，确保电力能够正常流通和分配 - 安全性和维护性：确保配电箱的绝缘、防火和防尘性能，方便维护和检修6. 安全防护在电工施工过程中，安全防护至关重要，需要注意以下几点： - 佩戴个人防护装备：包括电工手套、安全帽、防护眼镜等 - 使用绝缘工具：确保使用绝缘工具进行电缆敷设和连接操作 - 检修和维护：定期进行设备的检修和维护，确保电力系统的正常运行7. 总结钢结构厂房电工施工方案是保障电力系统正常运行的重要保障措施，通过合理的电力系统布置、电缆敷设和配电箱安装等工作，能够确保电力系统的稳定性和安全性。

浅析钢结构厂房防雷接地设计作者：刘赫孙晓明张亮来源：《城市建设理论研究》2013年第04期摘要：本文阐述了在满足规范的情况下，钢结构厂房利用柱内钢筋作防雷接地引下线，在车间内做等电位接地，效果比较显著，对于不同厂房建筑体系的不同，需根据实际对钢结构厂房进行防雷设计。

关键字：钢结构；接闪器；防雷设计；等电位联结；中图分类号：TU391 文献标识码：A 文章编号：正文：钢结构厂房的建筑体系钢结构厂房建筑体系中基础主要分为钢筋混凝土条形基础和钢筋混凝土独立基础两大类，前者应用于地质情况较差的场地，后者则在地质情况较好的场地使用。

施工时需预埋地脚螺栓，加垫片后和钢柱相连。

钢结构厂房建筑体系均采用预制构件，不允许现场焊接、钻孔。

主结构钢架（梁、柱）为焊接型钢或热轧型钢，以充分发挥高强度钢材的力学性能。

次结构构件（檩条：包括横向与纵向）为高强度的、均为防腐处理后的冷弯薄壁C型或Z型钢，以Q235和Q345钢为常见，均采用螺栓与主结构钢架相连接。

钢结构厂房建筑体系（墙体、屋顶）中分为压型彩钢板体系和夹芯彩钢板体系，一般均采用自钻螺钉和檩条（沿墙檩条或屋面檩条）连接。

1）压型彩钢板是以镀锌钢板或彩色涂层钢板为基础材料，其围护板材经辊压冷弯折制成型，它的保温及隔热层为离心超细玻璃丝棉卷毡，根据规范的不同要求，可以设置不同的厚度。

此种板材可现场制作或为工厂预制成型，现场制作有利于解决大范围内面板搭接易于出现的接缝不严的情况，工厂成型制作避免了现场操作的不确定因素，另外，现场需复合使整个大面积的屋面系统（或墙面系统）成为一个整体，更加坚固、防漏、易排水、保温，而且建筑外形更加美观、统一、协调。

2）夹芯板是将彩色涂层钢板面板及底板与保温芯材通过粘接剂（或发泡）复合而成的保温复合围护板材，按保温芯材的不同可分为聚苯乙烯夹芯板、硬质聚氨脂夹芯板、岩棉夹芯板。

夹芯板一般为工厂预制，大多不宜现场生产。

围护系统连接方式一般为搭接连接或者咬合连接为主。

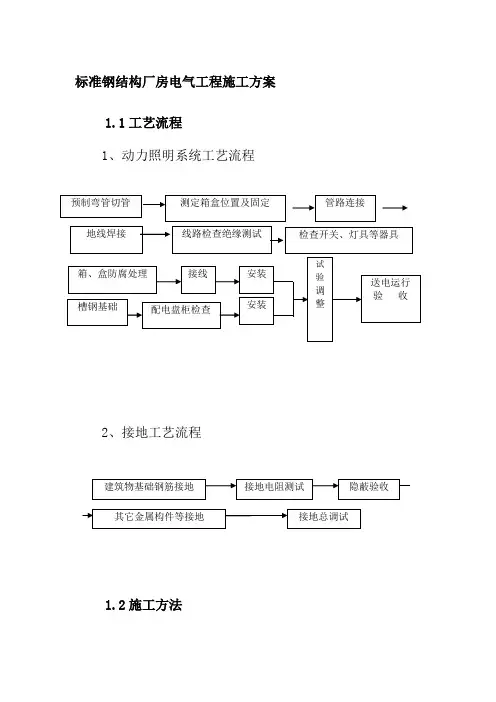

标准钢结构厂房电气工程施工方案1.1工艺流程1、动力照明系统工艺流程2、接地工艺流程1.2施工方法1、电气工程预留预埋在工程的预埋、预留中，预留的套管要大小合适、位置、标高准确，防水套管要加止水片，止水片的厚度与高度要合乎要求，预留的钢管弯曲度不能大于90℃，其连接采用套管。

管口不得有毛刺，凹陷、管口要垂直。

线路过长时按要求加接线盒。

施工时与各工种密切配合，设备电气接线口标高及座标均应以有关专业图纸为准，土建施工时应特别注意在结构柱、墙、板等处预留孔洞及预埋件等。

2、材料堆放及运输本工程材料统一堆放在材料库房里，分类存放，贴明标签，专人管理。

材料垂直运输利用塔吊、施工电梯；水平运输依靠平板车和人力运输。

3、配管钢管管口不得有毛刺，凹陷。

配线时注意不得在管内留有接头，所有接头在接线盒内连接，接头先用黄蜡带包扎，再用绝缘胶布包扎。

4、配电箱的安装配电箱、控制箱按甲方所定生产厂家的柜型，按设计的要求进行生产。

生产厂家必须具备相应资格，箱体及元器件采用国家标准产品，同时均需设工作零线和保护线端子排。

①配电箱、柜安装前应对箱体进行检查，箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，箱内元件安装牢固，导线排列整齐，压接牢固，并有产品合格证。

②配电箱、柜安装时应对照图纸的系统原理图检查，核对配电箱内电气元件、规格名称是否齐全完好，暗装配电箱应先配合土建预留。

在同一建筑物内，同类箱盘的高度应一致。

③暗装配电箱安装时，预先了解墙面粉刷层厚度，如无法掌握则配电箱外壳露出未粉刷墙面5mm，四边要一致，使盘面板紧贴墙面，横平竖直。

明装箱采用金属膨胀螺丝固定。

④电线管进配电箱开孔要排列整齐，用开孔钻开孔，电管进入箱内要绞丝，并加锁母、护口，箱内排线应整齐绑扎成束，扎带距离相等，保持工艺美观。

5、电线、电缆的敷设电线在敷设前，先将钢管清理干净，同时检查电线的绝缘后方可敷设电线。

6、灯具、开关、插座安装①暗装开关、插座工艺流程：开关、插座接线→安装开关（插座）芯线或连同盖板→安装盖板。

电气专项施工方案(厂房)一、前言在厂房建设中，电气专项施工方案是至关重要的一环。

良好的电气系统设计和施工方案能够保障厂房设备的正常运行，提高生产效率，确保工作安全。

本文将从电气专项施工方案的设计要点、施工过程和注意事项等方面进行详细介绍。

二、设计要点1. 电气系统布置在厂房电气系统设计中，应根据厂房的布局结构和用电需求，科学合理地布置电气设备和电缆线路，确保供电的可靠性和稳定性。

应合理设计电气主干线路、分支线路、照明线路等，避免线路交叉、积水等情况。

2. 电气设备选型在选择电气设备时，应根据厂房用电负荷及功能需求，合理选用符合标准的电气设备，确保设备的品质和性能满足厂房的需求。

同时，应注意设备的数量、功率、安全性等方面的考虑。

3. 接地设计厂房的接地设计是电气系统中至关重要的一环，它能够保障工作人员和设备的安全。

在接地设计中，应根据厂房的地质条件、建筑结构等因素，合理设计接地系统，确保接地电阻小于规定值，避免接地故障导致的安全事故。

三、施工过程1. 施工准备在开始电气专项施工前，应做好充分的施工准备工作，包括工程图纸审核、施工人员培训、施工材料采购等。

同时，要制定详细的施工计划和安全措施，确保施工过程顺利进行。

2. 施工操作在进行电气专项施工时，应严格按照设计要求和安全规范进行操作，遵循施工流程，确保施工质量和安全。

施工人员要具备专业技能和操作经验，避免造成人员伤害和设备损坏。

3. 施工验收电气专项施工完成后，应进行严格的验收工作，包括设备运行检测、接地电阻测试、线路接线检查等。

必要时应邀请第三方机构进行验收，确保施工质量合格，同时做好施工记录和档案管理工作。

四、注意事项1.施工现场应设置明显的警示标识，确保施工安全。

2.施工人员应穿戴好个人防护装备，遵守操作规程。

3.在施工过程中，要及时处理意外情况，保障施工人员和设备的安全。

4.施工结束后，应做好施工清理工作，保持施工现场整洁。

五、结语电气专项施工方案的设计和施工是厂房建设中不可或缺的环节，它关乎厂房设备运行的安全稳定性。

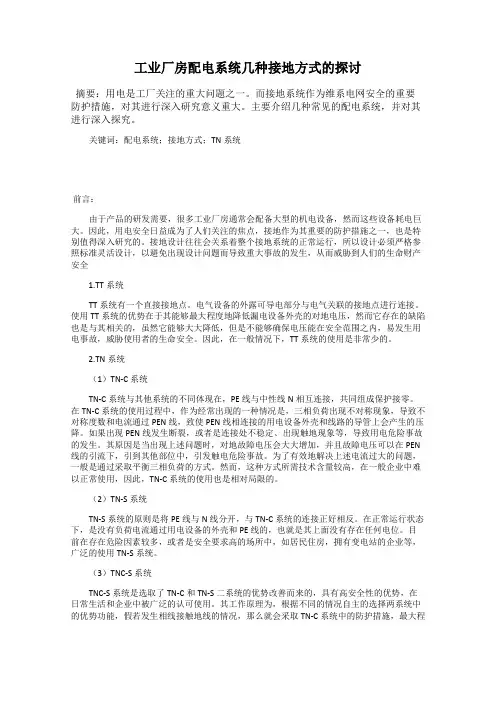

工业厂房配电系统几种接地方式的探讨摘要：用电是工厂关注的重大问題之一。

而接地系统作为维系电网安全的重要防护措施，对其进行深入研究意义重大。

主要介绍几种常见的配电系统，并对其进行深入探究。

关键词：配电系统；接地方式；TN系统前言：由于产品的研发需要，很多工业厂房通常会配备大型的机电设备，然而这些设备耗电巨大。

因此，用电安全日益成为了人们关注的焦点，接地作为其重要的防护措施之一，也是特别值得深入研究的。

接地设计往往会关系着整个接地系统的正常运行，所以设计必须严格参照标准灵活设计，以避免出现设计问题而导致重大事故的发生，从而威胁到人们的生命财产安全1.TT系统TT系统有一个直接接地点。

电气设备的外露可导电部分与电气关联的接地点进行连接。

使用TT系统的优势在于其能够最大程度地降低漏电设备外壳的对地电压，然而它存在的缺陷也是与其相关的，虽然它能够大大降低，但是不能够确保电压能在安全范围之内，易发生用电事故，威胁使用者的生命安全。

因此，在一般情况下，TT系统的使用是非常少的。

2.TN系统（1）TN-C系统TN-C系统与其他系统的不同体现在，PE线与中性线N相互连接，共同组成保护接零。

在TN-C系统的使用过程中，作为经常出现的一种情况是，三相负荷出现不对称现象，导致不对称度数和电流通过PEN线，致使PEN线相连接的用电设备外壳和线路的导管上会产生的压降。

如果出现PEN线发生断裂，或者是连接处不稳定、出现触地现象等，导致用电危险事故的发生。

其原因是当出现上述问题时，对地故障电压会大大增加，并且故障电压可以在PEN 线的引流下，引到其他部位中，引发触电危险事故。

为了有效地解决上述电流过大的问题，一般是通过采取平衡三相负荷的方式。

然而，这种方式所需技术含量较高，在一般企业中难以正常使用，因此，TN-C系统的使用也是相对局限的。

（2）TN-S系统TN-S系统的原则是将PE线与N线分开，与TN-C系统的连接正好相反。

在正常运行状态下，是没有负荷电流通过用电设备的外壳和PE线的，也就是其上面没有存在任何电位。

钢结构厂房防雷接地设计钢结构厂房防雷接地设计张静薛汝霞(山东中材工程有限公司,淄博255031)摘要:阐述了钢结构厂房防雷接地设计的实际应用,从中取得一些经验,在满足规范的前提下,利用柱内钢筋作防雷接地引下线,在车间内做等电位接地,效果很好,可供推广应用这方面的技术. 关键词:钢结构;建筑物防雷接地;等电位联结钢结构厂房造型具有造价低,速度快,外观漂亮,色彩鲜艳,且维护费用低,抗震性强,剩余价值高等特点,因而得到广泛的应用,如各类工业厂房,公路(铁路)库,仓库,飞机库,集贸市场,体育场馆,航空港,商业建筑等.由于钢结构独特的建筑体系,使得此类建筑和普通砖混结构,框架结构建筑物的防雷工程设计和施工有较大的差异.笔者通过工程设计,现场验收的实际经验总结,对钢结构厂房防雷设计的相关问题作一些粗浅的探讨.体,更加坚固,易排水,防漏,保温,而且建筑外形更加统一,协调,美观.而夹芯板是将彩色涂层钢板面板及底板与保温芯材通过粘接剂(或发泡)复合而成的保温复合围护板材,按保温芯材的不同可分为硬质聚氨脂夹芯板,聚苯乙烯夹芯板,岩棉夹芯板.夹芯板一般为工厂预制.围护系统连接方式一般为咬合连接或者搭接连接.一般而言,墙体的做法先是砌1.2m高,厚0.3m(严寒地区厚度为0.37m)的砖墙或者加气混凝土砌块,其上才是夹芯板或者压型板.1钢结构厂房的建筑体系2钢结构厂房的防雷及接地钢结构厂房基础分为钢筋混凝土独立基础和钢筋混凝土条形基础,前者在地质情况较好的场地使用,后者则应用于地质情况较差的场地.施工时需预埋地脚螺栓,加垫片后和钢柱相连.钢结构厂房采用预制构件,不允许现场钻孔,焊接.主钢架(梁,柱)为焊接型钢或热轧型钢,以充分发挥高强度钢材的力学性能.次构件(檩条)为高强度的,经防腐处理的冷弯薄壁c型.和主钢架采用螺栓连接,型钢z或．钢结构厂房的围护系统(墙体,屋顶)分为彩钢压型板和彩钢夹芯板,大多采用自攻螺栓和檩条(屋面檩条或沿墙檩条)连接.压型钢板是以彩色涂层钢板或镀锌钢板为基材,经辊压冷弯成型的建筑用围护板材,其保温及隔热层为离心超细玻璃丝棉卷毡.此种板材现场制作,有利于解决大范围内面板搭接易于出现的接缝不严的情况,现场复合使整个大面积的屋面成为一个整2.1接闪器防雷装置由接闪器,引下线和接地装置组成.接闪器位于防雷装置的顶部,其作用是利用其高出被保护物的突出地位把雷电引向自身,承接直击雷放电.除避雷针,避雷线,避雷网,避雷带可作为接闪器外,《建筑物防雷设计规范》(GB50057—94,2000版)第4.1.4条给出了金属屋面作为建筑物(第一类防雷建筑物除外)防雷接闪器的四个要求.用金属屋面作接闪器时,金属板之间的搭接长度不得小于100mm;金属板下方无易燃物品时,其厚度不应小于0.5m;金属板下方有易燃物品时,为了防止雷击穿孔,所用铁板,铜板,铝板厚度分别不得小于4mm,5mm,7mm;金属板不得有绝缘层.规范针对金属板下面有无易燃品的不同情况,对金属板的厚度做了不同的要求,明确规定作者简介:张静(1983～),女,大学本科,助理工程师.主要从事电气专业设计“金属板下面无易燃品时,其厚度不应小于0.5mill”.让我们看看四种保温芯材的物理特性.硬质聚氨脂属Bl级建筑材料,导热系数为0.016～0.025,为难燃体;聚苯乙烯属阻燃型材料,氧指数不小于30,导热系数为0.029,为阻燃自熄型;岩棉属于不燃烧材料,导热系数为0.044;玻璃丝棉属A级建筑材料,导热系数为0.038—0.042,为非燃烧体.另外,保温芯材所用粘胶剂也是阻燃型.所以,钢结构厂房的围护系统为非燃体,当利用金属板做接闪器时,厚度不应小于0.5mill即可.从结构专业角度出发,屋面板的厚度选择一般考虑三个因素:第一是风荷载;第二是雪荷载;第三是檩距.因此不同地域可能所选的屋面板厚度就不一样,电气设计人员需要和结构专业及时沟通,厚度满足规范要求时,再考核其他条件.若厚度不满足要求应该参考国家标准图集《压型1)—(01J925夹芯板屋面及墙体建筑构造》,钢板做避雷带,其中压型钢板屋面避雷带的细部做法参见48页,夹芯板屋面避雷带的细部做法参见66页.所以,电气设计人员引用标准做法时应注意.避雷带网格大小应该按规范的要求和各类建筑物的防雷类别严格对应,施工图纸应当按规范划分的标准准确标注.钢结构厂房的围护系统连接方式一般为咬合或者搭接.无论是压型钢板还是夹芯板,其外观都是瓦楞形的.在施工中,采用搭接时的搭接长度至少要达到一个波峰或波谷,超过100mm则完全满足规范的要求.另外,规范注释提到”薄的油漆保护层”不算是绝缘被覆层.因此,可以认为彩色涂层钢板无绝缘被覆层,而镀锌钢板则更是电的良好导体.所以,笔者以为《建筑物防雷设计规范》(GB50057—94,2000版)第4.1.4条的第四个要求也是满足的.综上所述,厚度达到0.5m/ll的钢结构厂房的屋面夹芯板(或压型钢板)可以作为接闪器.2.2引下线从钢结构厂房的建筑体系的介绍可以看出,只要主钢架,次构件,围护系统在施工中已经作了可靠的连接,形成了持久的电气通路,就可以按跨度将钢柱作为引下线.这一点,《建筑物防雷设计规范》(GB50057—94,2000版)第4.2.3条已经作了规定.当然,规范对各类防雷建筑物的引下线间距做了要求,不过在土建施工时,只要所有的钢柱和接闪器,接地装置做了可靠连接,那么它们都是引下线,实际效果超过了规范的标准.2.3接地装置在现行设计中,一般将基础钢筋作为自然接地体,用40mm×4mm的镀锌扁钢将其连通,并施行总等电位联结.这样进行处理,接地电阻很小,一般容易达到设计要求.在设计中应当注意,应在室外合适位置预留接地连接板,做法可以参考国家标准图集《接地装置安装》(03D501—4).这样,当接地电阻值达不到要求时,施工单位可以方便地连接人工接地体和测试接地电阻值,这一点应当在设计图纸中有所体现.在设计图纸中,不能泛泛而谈”利用建筑物基础钢筋做自然接地体”.钢结构厂房在基础施工时需预埋地脚螺栓,加垫片后才能和钢柱相预埋的接地螺栓本身和基础钢筋是没:须知.连有电气连接的!所以,土建施工时可用不小于10钢筋或圆钢将基础钢筋和接地螺栓可靠焊接,具体做法参见国家标准图集《利用建筑物金属体做防雷及接地装置安装》(03D501—3)的l7 页.这样,从接闪器到引下线,再到接地装置,雷电流才具备完整的泄放通道.这样做还不够,还应该用短钢筋和基础钢筋可靠焊接,并引出基础外,供联结接地环网,方有利于降低自然接地体的接地电阻值和实施有效的等电位联结.这一点对于设置独立基础的钢结构建筑尤其重要,所以需要在设计图纸中交待清楚.如果忽视了钢结构厂房接地装置的特殊性,即基础钢筋和接地螺栓本身并没有电气连接,则整个建筑物就没有可靠的接地网.可采取用40×4的镀锌扁钢做等电位环网,镀锌扁钢过钢柱时应和柱底脚板下侧可靠焊接,这样,镀锌扁钢充当了接地极和接地线的双重角色.除等电位接地环网沿建筑物外围敷设一周外,在建筑物内还应该按跨度设置均压网格,不但降低跨步电压,保护人身安全,而且有利于工业厂房生产设备就地实施等电位联结,缩短等电位联结线的长度.313某钢结构厂房的防雷接地实际应用根据《建筑物防雷设计规范》(GB50057—94,2000版)本工程防雷等级为三类.建筑物的防雷装置应满足防直击雷,防雷电感应及雷电波的侵入,并设置总等电位联结.本工程建筑面积为78m×15m,车间每跨间距6m,利用建筑物金属屋面板作接闪器与钢柱可靠连接,引下线沿建筑物钢柱对称布置,每隔18m作为引下线,引下线上端与避雷带焊接,下端与接地极焊接,在建筑物四角的外墙引下线室外地面上0.5m处设测试卡子,利用建筑物基础钢筋做自然接地体,基础短柱钢筋至少有一根钢筋下部与基础底部钢筋网焊接,上部与锚栓焊接做为防雷接地使用,钢柱上端与金属支架通过螺栓或焊接,金属支架与屋面也可用螺栓或焊接, 凡突出屋面的所有金属构件,金属通风管,金属屋面,金属屋架等均与避雷带可靠焊接.如图1所示.本工程采用联合接地方式,保护接地,防雷接地,弱电设备工作接地等共用统一的接地极, 若实测不满足要求,欧姆1要求接地电阻不大于时,可在室外地面下1m处引出一根40mm×4mm热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1m.车间采用总等电位联结,应将建筑物内保护干线,设备进线总管等进行联结,总等电位联结线采用BV一1X25mmPC32,总等电位联结均采用等电位卡子,不允许在金属管道上焊接.接图1利用柱内钢筋作防雷接地体经现场测试,接地电阻满足《建筑物防雷设计规范》要求,效果不错,通过本工程的做法可为今后的施工图设计提供参考.'4结束语以上是对钢结构厂房防直击雷措施的总结:厚度达到0.5m/n的钢结构厂房的屋面夹芯板(或压型钢板)可以作为接闪器,利用钢柱做引下线,利用基础钢筋做自然接地体并通过镀锌扁钢连接成可靠的等电位接地环网.总之,钢结构厂房的防雷装置设计应以系统方法为指导,注重现代建筑物防雷的整体性,结构性,层次性和目的性原则,按防雷规程整体地做好各项防雷要素的配合,才能发挥良好的防雷作用.LightninggroundingsteelplantdesignZhangJingXueRuxia(ShandongSinomaEngineeringCo.,Ltd,Zibo255031)Abstract:Thearticleelaboratedthesteelstructureworkshopanti—radarearthdesign'Spracticalappli—cation,gainssomeexperiences,insatisfiestheregulationsstandardunderthepremise,thesteelbarmakes theanti—radarearthdownleadusingthecolumn,makestheequipotentialearthintheworkshop,theeffectis verygood,maysupplythepromotiontoapplythisaspectthetechnology.Keywords:steelstructure;buildinganti—radarearth;equipotentialjoint32。

钢结构厂房防雷接地设计分析摘要：钢结构厂房具有建设周期短、工程造价低、外观形式简洁、空间利用率高等显著特点，在工业厂房、商业楼宇等领域获得广泛应用。

由于钢结构厂房的固有结构特点，其防雷接地系统的设计及施工均有别于传统的钢筋混凝土建筑。

关键词：钢结构厂房；防雷接地；设计1防雷接地分析自然灾害具有突发性、难预测等特点，工程建筑处于自然界中难免遭受不同类型的危害，影响建筑内部安全，对居民的生命财产安全产生威胁，其中建筑物中较为常见的灾害之一就是雷电灾害，这也是威胁建筑安全的最为主要的灾害。

当各个地区进入到汛期后会频繁地发生雷电现象，威胁工程建筑安全，对内部居民以及电气工程也产生较大的威胁。

为了解决这一问题，可以在建筑中合理地完成防雷接地施工，有效应对雷电等特殊天气，避免发生雷击事故。

接闪器、接地装置、引下线等元件都是防雷接地技术中的重要组成内容，通过合理设置防雷接地装置可以保证在雷雨天气及时吸收雷电并且将其引入地下，避免建筑内部受到雷电影响。

当前防雷接地技术已经成为工程建筑中必不可少的一项内容。

避雷针是当前工程建筑中最为常见的防雷接地装置，避雷带、避雷网等也是常见的接闪器。

在具体实践中，技术人员要根据工程建筑实际情况科学合理地选择接闪器。

比如有的建筑高度较低并且是独立的建筑，接闪器可以选择避雷针，并且将防雷导线、金属管线等充分隔离。

有的建筑有着较大的屋顶面积，接闪器可以选择避雷网，保证快速及时地将雷电吸收并且借助引下线将雷电引入地下，最后利用接地装置消除雷电对建筑物产生的影响。

明装和暗装是常见的两种引下线施工方式。

基础接地网、接地干线、接地极共同组成了电气防雷接地系统。

在具体实践中，工作人员要做好避雷装置科学合理的规划和布置，将避雷接地技术有效性和综合质量提高，做好焊接部位的合理处理，尽可能地降低雷电对建筑结构产生的伤害，将工程建筑安全性提高。

尤其在电气系统中，通过防雷接地技术可以保证电气系统处于安全的运行环境中，更好地服务于民众。

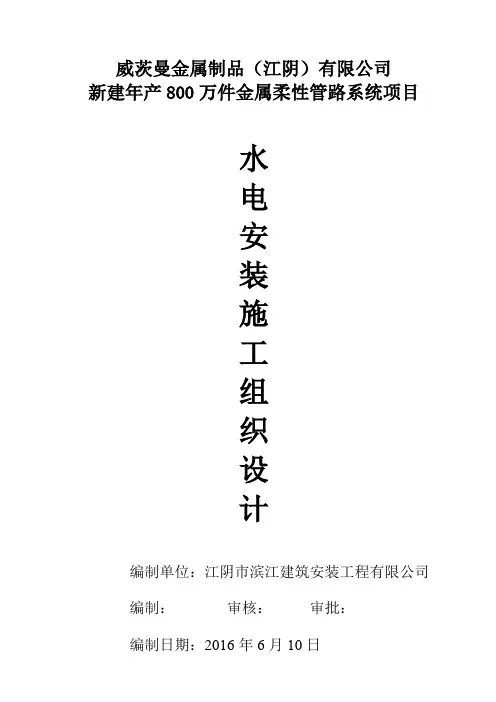

威茨曼金属制品（江阴）有限公司新建年产800万件金属柔性管路系统项目水电安装施工组织设计编制单位：江阴市滨江建筑安装工程有限公司编制：审核：审批：编制日期：2016年6月10日目录一、工程概况................................................................................................................ …1.工程建设概况...............................................................................................................2 工期要求.....................................................................................................................3.编制施工组织设计的依据...........................................................................................二、施工方案设计............................................................................................................1.开工前的准备阶段：...................................................................................................2.施工进度计划...............................................................................................................3.制定设备材料需用计划...............................................................................................4.安排工程劳动力...........................................................................................................5.施工机具计划...............................................................................................................6. 施工方案6.1 电气动力施工方案.....................................................................................................6.2 厂房照明工程方案.....................................................................................................7.给排水施工方案..............................................................................................................三、进度保证计划............................................................................................................四、质量保证措施............................................................................................................五、安全管理措施............................................................................................................六、文明施工组织措施....................................................................................................七、施工现场环保措施....................................................................................................八、施工现场维护措施....................................................................................................一.工程概况1.工程建设概况本工程为威茨曼金属制品（江阴）有限公司新建年产800万件金属柔性管路系统项目，由江阴市滨江建筑安装工程有限公司组织建设，安装内容，电气部分有：动力照明、应急照明及防雷接地等设施。

xxxxxxx工程临时用电方案编制：审核：审批：临时施工用电专项方案工程概况：该工程主体结构为门式钢架结构，总建筑面积xxx㎡，开间x米、宽xx 米（轴线）檐口高度xxx米，地坪以下0.3米，厂房总长xxx米。

本工程结构抗震按6度设防，厂房共7榀门式钢架，钢材材质为：梁.柱.抗风柱为Q235B，支撑.隅撑.拉条材料为Q235B，屋面板夹心复合板0.4/0.3mm 厚960型彩钢板，墙面板采用0.4mm厚象牙白彩钢板，墙梁.檩条采用冷弯薄壁型钢。

钢构件表面钢材经除锈处理后涂刷灰防油漆二道，面漆一道。

二、临时施工用电设计方案1、临时施工用电按《施工现场院临时用电安全技术规范》JCJ46-88、护系统、三级配电三级保护，实行一机一闸一保护。

2、施工用电的外电接入由建设单位提供，本方仅考虑总配至分配，配至开关箱的配置设计。

3、工地输入电缆3×16+1电缆150米，总配电柜内设刀闸一把（200A）总漏电保护断电器一只200A（DZ1。

5LE100/4901）60A可用功率分配电箱2只，内设漏电保护断电器，和小型设置总使用功率不超过200A。

4现场计划设置总配电室一间，建筑面积3M*4M，建筑高度3M，两侧设1。

2*1。

5钢丝通风窗二只，门朝外开并配备门锁，内设成品配电屏二只，装配总隔离开关，总熔断器6只，其中100 mA的一只，直接接入对焊机的开关箱，实行专箱专用，动力用75mA的漏电保护器4只，分别接至2#-4#分配箱和塔吊分配箱，设置照明用50mA的二只，分别承胆施工照用电和生活照明用电。

5根据施工平面布置，按施工区域设置分配电箱5只，即：a.1#分配箱配置50mA的漏电保护器4只，分别接至电焊机，钢筋切断机，钢筋弯曲机和木工机械。

b.配电箱和安装，拆装、维修、保管必须由无能为力业电工资质的人员进行负责，实行专人管的一人负责制，严禁无资质证书且不懂电气的人进行操作。

c.对焊机分配箱单独设置，实行专箱专用。

钢结构厂房防雷接地设计分析摘要：随着经济社会的进步和发展，钢结构厂房得到了广泛的应用。

因为钢结构厂房造价偏低，周期总体较短，空间利用率较高。

基于此，本文则对钢结构厂房防雷接地设计进行了分析和探讨，力求不断提升钢结构厂房的施工质量。

关键词：钢结构；厂房；防雷；施工管理；质量引言钢结构厂房具有建设周期短、工程造价低、外观形式简洁、空间利用率高等显著特点，在工业厂房、商业楼宇等领域获得广泛应用。

在钢结构厂房施工中，加强防雷接地工作，维护厂房的安全性有着十分重要的意义，可以确保施工人员的生命安全，厂房的寿命。

由于钢结构厂房的固有结构特点，其防雷接地系统的设计及施工均有别于传统的钢筋混凝土建筑。

1、防雷接地存在的主要问题防雷接地主要是通过接地网把雷击产生的电流引入地面，进而保障雷雨季节时建筑物的稳定性与安全性。

但因为建筑物的级别不同，在展开防雷接地时要对各级别建筑物的防雷接地程度与要求做综合考虑。

然而在具体工作中，很多建筑物的防雷接地环节均以设计师和工程师的经验为标准，缺少对建筑物级别与相关规范条文等程序、标号的考虑，所以导致此环节随意性较大，未明确建筑物的防雷接地等级要求。

同时，部分地区位于雷雨高发区，受电击的几率更大，但设计人员或工程师在着手设计时，并未充分考虑到当地的具体情况，在电气设计前未能全面了解当地的地形与气候条件，如此一来则较大程度影响了该区域建筑物防雷接地作用的发挥，加大了安全隐患。

2、通用做法2.1、防雷下引线连接的预制柱钢筋绑扎→构件定位→构件安装→运输至现场→现场组装。

预制柱底部一侧边缘由下至上设置一个竖直朝上安装槽，预制柱主筋与上导板顶部连接，上导板底部由安装槽顶部伸出，上导板底部固定连接有连接部件，连接部件与下导板固定连接。

安装槽两侧内壁对称设置两个钢制安装板，两个安装板中部连接有两个相互平行的矩形钢制连接板。

安装槽的底板两侧分别固定连接于两个安装板里侧的外部，安装板的外侧面与预制柱的侧面共面，底面与预制柱的底面平齐，两个连接板之间的上下两侧对角方向分别连接两个热镀锌扁钢导板。

浅议等电位联结及电气接地的重要性[摘要] 随着电在各行各业广泛应用，人们的生活已经离不开电力了。

为了使电气正常运作，无论是在强电还是弱电领域，都离不开等电位联结及电气接地，其重要性不言而喻。

[关键词] 等电位；联结；接地在建筑物供配电设计中，接地设计占有重要的地位，因为它关系到配电系统的可靠性，安全性。

不管哪类建筑物，在供配电设计中总包含有接地系统设计。

国家为此制定了大量的规范、标准，譬如《低压配电设计规范》（GB 50054-95）、《民用建筑电气设计规范》（JGJ/T 16-92）、工业与民用电力装置的接地设计规范》(GBJ65—83)、《建筑物防雷设计规范》（GB 50057-94 （2000年版））、《建筑物电子信息系统防雷技术规范》（GB 50343—2004）等等。

一、电气设备接地用电设备的接地，一般可区分为保护性接地和功能性接地。

保护性接地又可分为接地和接零两种型式。

所谓“接地”，系指外露可导电部分对地直接的电气连接。

而接零则是指外露可导电部分通过保护线(PE线)或PEN线与电力系统的接地点进行直接电气连接(在交流系统中，接地点即为中性点)。

1.保护接地的主要作用为：1）降低预期接触电压；2）提供工频或高频泄漏回路；3）为过电压保护装置提供安装回路；4）等电位联结。

2.系统接地的主要作用：1）为大气或操作过电压提供对地泄放的回路，避免电气设备绝缘被击穿；2）提供接地故障回路，当发生接地故障时，产生较大的接地故障电流，迅速切断故障回路；3）中性点不接地系统，当发生接地故障时，虽能保证供电连续性，但非故障相对地电压升高1.73倍，系统中的设备及线路绝缘均较中性点接地系统绝缘水平高，增加投资费用；4）中性点不接地系统，需大量安装绝缘监察装置。

3.保护接地的范围1）下列电力装置的外露可导电部分，除另有规定外，均应接地或接零：（1）电机、变压器、电器、手握式及移动式电器。

（2）电力设备传动装置。

保护等电位联结和保护接地应用中的若干问题保护等电位联结和保护接地是电气领域中的两个重要概念。

它们是为了确保电气设备安全运行而采取的措施，主要针对纠正地电位差和减少闪络现象的发生。

但这些应用中仍存在若干问题，需要加以解决。

首先，当执行保护等电位联结时，必须保证所有接地点的电位相等。

然而，长度较长或电阻较高的接地导线可能会导致电阻失衡，从而导致电位差的发生。

因此，在等电位联结的设计和实施中，应特别注意接地导线的长度和电阻，避免失衡导致的问题。

其次，在保护接地应用中，地网的结构和材料也需要考虑。

使用不合适的材料或结构设计可能导致接地电阻不稳定或过高的问题。

对于土壤电阻率较高的地区，使用合适的增加导电带的接地网设计可提高接地效率。

此外，为避免地电压过高而导致人员触电等问题，应定期检查接地系统。

第三，保护等电位联结和保护接地应用的效果有时受到外部环境的影响。

例如，在电气设备所在的潮湿环境中，可能会出现电池寿命缩短和腐蚀等问题。

这就需要在设计等电位联结和保护接地时，考虑到环境的因素，进行合适的防护措施。

此外，大型电力设施往往需要进行远距离的保护等电位联结和保护接地，这也会带来新的挑战。

因为电流的流经距离增加，接地电阻就会增加，从而使保护效果下降。

这就需要采用一些新兴技术，如计算机辅助设计和远程监测等方案，以确保远距离的保护等电位联结和保护接地的可行性和可靠性。

综上所述，保护等电位联结和保护接地应用在电气领域中是非常重要的，它们的作用是确保电气设备的安全运行。

但在应用过程中，存在若干的问题，需要通过合适的技术和措施来加以解决。

设计过程中应注意接地导线的长度和电阻、地网的结构和材料、环境因素的影响以及远距离应用的挑战等问题，以确保保护等电位联结和保护接地的效果和可靠性。

此外，保护等电位联结和保护接地应用的计划和实施与电气设备的装置、使用和维护有关。

在实际应用中，工程师需要对设备进行规划和设计，还需要对安装的线路、电器及设备进行维护和检修。

钢结构厂房电气安装的接地设计和等电位联结钢结构厂房电气安装的接地设计和等电位联结接地装置在现行设计中，一般将埋深大于0.5m的钢柱基础钢筋作为自然接地体，并埋设扁钢将各钢柱基础钢筋连通（扁钢埋深大于0.5m）。

这样处理后，接地电阻很小，容易达到设计要求。

由于埋设的扁钢会受到土壤腐蚀，长时间后接地电阻会升高，根据《建筑物防雷设计规范》（GB50057-2010）第5.4.4条，人工接地体宜敷设在当地冻土层以下，其离墙或基础不宜小于1m。

主要就是考虑到人工接地体直接埋设在基础坑底的土壤中受到腐蚀后，无法维修。

为避免维修接地体时破坏基础、墙，因而提出1m的保护距离要求。

但是，在大型厂房地坪内埋设的接地体日后维修极其困难，因此厂房的人工接地体应选用免维修的接地体。

根据《建筑物防雷设计规范》（GB50057-2010）第5.4.4条，在敷设于土壤中的接地体连接到混凝土基础内起基础接地作用的钢筋或钢材的情况下，土壤中的接地体宜采用铜质或镀铜或不锈钢导体。

这是由于混凝土中的钢材与土壤中的钢材连接时，会产生化学电压，它将引发腐蚀电流使土壤中钢材溶解。

所以厂房的人工接地体宜采用镀铜扁钢埋设在土壤中，或者采用普通扁钢并用混凝土包覆埋设。

接地体除利用基础的钢筋外，还应沿厂房外围敷设一圈等电位接地环，并在厂房内按跨度设置均压网格。

设置均压网格不但降低跨步电压，保护人身安全，而且有利于工业厂房生产设备、进出建筑物的金属管道等就地实施等电位联结，缩短等电位联结线的长度。

在一般干燥场所的厂房内，如离人体站立处的地下等电位联结金属部分不超过10m，即可认为满足地面等电位要求。

所以在厂房内按跨度设置均压网格不宜大于20mx20m。

另外，由于结构钢柱、钢梁表面会涂刷防锈漆和防火涂料，造成不便于在钢柱、钢梁上直接测试接地电阻值，所以应在厂房外墙上合适位置预留测试端子板。

这样既可以方便的测试接地电阻值，又可以在接地电阻值达不到设计要求时，便于施工单位连接人工接地体。
